德宝隧道式洗车机

  • 格式：pdf
  • 大小：11.86 MB
  • 文档页数：28

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
TEPO-AUTO WASH SYSTEMS
1
欧德巴斯旗下德宝品牌洗车设备全球服务
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
TEPO-AUTO WASH SYSTEMS

德宝洗车设备介绍
德宝隧道式洗车机是欧德巴斯旗下最畅销的洗车机之一。在2010年，AUTOBASE 对于德宝系列隧道
式洗车机进行全面升级及技术改进。可组合式功能配置，使得客户可以对所需设备进行功能选择。
德宝隧道式洗车设备优化组合后的各个系统，使得全球客户满意度达到最高。流水线式的清洗方式
使得所有机型可满足每小时60-80辆的清洗需求。专业洗车场在使用德宝隧道式洗车设备的安全性、稳
定性、舒适性、节能环保等方面得到有效的保障。全球洗车领域德宝洗车设备系列拥有多项专利技术，
并经过长达数十年的应用，达到全球洗车行业最高品质。
TEPO-AUTO WASH SYSTEMS
德宝隧道式洗车设备各型号
TEPO-AUTO 可根据全球各个区域差异性进行设计与制造。这其中包括气候、场地、电压、频率、
功率等方面。洗车无死角也是TEPO-AUTO隧道式洗车机最大的优势所在。
6
设备型号
TEPO-AUTO WASH SYSTEMS
德宝隧道式洗车设备标准配置说明

1、设备钢质房屋式主结构框架1套
2、设备钢质输送机行走轨道1套
3、电脑控制系统1套
4、气动控制系统1套
5、钢质立柱导线架1套
6、大直刷刷洗系统4套
7、小直刷刷洗系统2套
8、小直刷刷洗系统2套
9、横刷刷洗系统1套
10、仿行风干系统1套
11、设备供水水泵1套（潜水型）
12、轮刷装置2组
13、车辆底盘清洗装置1套
14、清洁液喷射装置
15、蜡液喷射装置
16、旋转高压水喷射系统（喷射装置为不锈钢）
17、卧式落地横刷刷洗系统2套
18、洗车机屋顶及卷帘门、玻璃
19、摆动式擦干系统

型号
表示标准配置功能表示选择配备功能
TP-901TP-701TP-1201
TEPO-AUTO德宝隧道式机型规格及配备表

德宝隧道式洗车设备配色方案及配备表
通常TEPO-AUTO
在全球出现最多为黄
色与灰色的完美设
计。当然，在这里您可
以根据自已的喜好对
设备的颜色进行合理
搭配。我们的工程师
会为您提供全程的服
务及提出更好的建
议。

黄色
橘黄色红色绿色蓝色黄色红色
灰色
绿色
蓝色

TEPO-AUTO 为全球客户不同喜好及要求，可以为您订制喜欢的配色方案。
门的颜色
刷子的颜色

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
TEPO-AUTO WASH SYSTEMS
隧道式洗车设备功能介绍
德宝隧道式洗车机电脑控制系统是欧德巴斯公司为全球中端洗车机行业单点单控的PLC控制系统。此系统具有工作稳
定性强，准确度高，安全，静音等优点。

电脑控制系统
1.采用日本三菱可编程控制器组成的
电脑核心部分。

2.采用法国施耐德中间控制器完成所
有衔接工作。

3.采用欧德巴斯公司独有的过载保护
及漏电保护装置，实现对所有功能的
工作安全。

4.所有电控系统采用24V低压电源的
所有的控制元器件进行保护。

5.在单一功能出现故障时，配备中央
报警系统。

6.整套系统采用强大变压器及稳压器
装置，为整套系统提供稳定的电压输
出。

7.整体走线及各功能区一目了然，方
便客户有效管理。

8.刷洗系统及输送系统采用强大的变
频装置来控制完成。

9.所有接线端子由欧德巴斯统一编号
并且按照CE认证标准来完成。

10.为保证控制系统及整机的安全性，
采用零线和地对接的方式来实现。

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
TEPO-AUTO WASH SYSTEMS
德宝隧道式洗车设备气动控制系统
德宝隧道式洗车设备气动控制系统采用欧德巴斯公司专利技术来实现的，具有结构布局清晰，油
水分离，压力调节，系统检测等全自动化功能，具有工作稳定，检修方便等优点。气动控制系统放置
于洗车机的完全的封箱内，实现了对整个系统的有效保护。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
TEPO-AUTO WASH SYSTEMS
德宝隧道式洗车设备采用欧德巴斯的专利技术设计制造的静风音风干系统，具有工作稳定，风力强
大，结构耐用等优点。整体结构是根据车辆的形状设计而成，并且风口采用轻质的非金属材料制成，有
效保证对车辆表面不受伤害。整套系统工作噪音不大于60分贝。在全球洗车机领域，欧德巴斯的风干系
统具有功率最小，风干效果最好等特点。

德宝隧道式洗车设备风干系统

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
12
高压喷水系统
1.喷射装置采用不锈钢精密制造而成，
极大的提高了工作的稳定性和防腐要
求，并且外型美观，结构制造精致。

2.整个摆动装置采用连杆式制造而成，
大大提高的工作稳定性。

3.摆动装置采用0.37Kw的驱动马达来
完成整个工作。

4.摆动装置采用驱动结构。
5.采用5.5Kw不锈钢静音泵站系统。
6.高压管线采用高强度压力水管制造。

德宝隧道式洗车机高压喷水系统采用摆动式线形喷射装置制造而成，有效保证清洗车辆的压力均衡
及喷射面积广，整套系统具有工作稳定，实用性强，工作无噪音等优点。

底盘喷射系统对车辆
底盘进行有效的清洗，工作压力可达到25kg。
喷射水嘴采用扇形喷射，对车辆底盘部进行
彻底清洗。

底盘清洗系统
TEPO-AUTO WASH SYSTEMS
德宝隧道式洗车机的蜡液及清洁液喷射系统采用虹吸控制原理制造而成，具有喷射均匀，压力强
大，工作稳定等特点，能及时有效对于刷洗系统及风干系统进行工作配合。

德宝隧道式洗车设备蜡液及清洁液喷水系统
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
TEPO-AUTO WASH SYSTEMS
德宝隧道式洗车设备刷洗系统
TEPO-AUTO WASH SYSTEMS
TEPO-AUTO WASH SYSTEMS

德宝隧道式洗车机采用欧德巴斯全新技术设计制造而成，专业清洗轮胎外表面，清洗效果极佳并
且工作稳定性极强等优点。
TEPO-AUTO WASH SYSTEMS

结构特点
1、不需要大容量集水池或
大型集水设施，形成在单一罐内
完成过滤、悬浮、生物处理工作。
2、污泥处理简单、无故障、
处理水可全部回用，无外排。
3、脱色、过滤效果好。可以
彻底滤除阴离子界面活性剂。
4、操作简单、维修方便，易
组装和移位。
5、因采用全自动控制系统，
可节省人力。

该设计最大化的满足处理清洗用水和其它
任何污水、脏水的需求，无论是机器清洗排出的
污水、自帮式设备的污水或是工厂废水等，
TEPO-AUTO处理系统都可以可靠地回收处理，即
使污水中含有大量的碳氢化合物。TEPO-AUTO处
理系统同样也适用于月清洗量为1200-8000辆次
的汽车清洗系统之废水处理。

德宝污水循环处理设备-选择功能及装置
TEPO-AUTO WASH SYSTEMS
TEPO-AUTO德宝洗车机品牌在诞生至今，已有超过60多个国家的3000多客户在使用。我们欢迎您的加入！以下为
德宝洗车机全球部分客户案例及合作伙伴。

应用型号：TP-901 使用年份：2007年
TEPO-AUTO洗车机在泰国
TEPO-AUTO洗车机在缅甸

应用型号：TP-700 使用年份：2007年
TEPO-AUTO洗车机在非洲
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
TEPO-AUTO WASH SYSTEMS

地址：中国·北京朝阳区小红门路28号德林园2-2-202
电话：+86-10-87974128 87974127 87974126 51182230
传真：+86-10-51182200
网址：www.carwash.cn(国际站) www.autobase.com.cn(产品站)
www.tepo-auto.com(品牌站)
E-mail:carwash@vip.163.com carwash@autobase.cc
MSN:tepo-auto@hotmial.com autobasewashsystems@hotmail.com

合集下载

洗车机广告文案

洗车机广告文案

洗车机广告文案
1、洗车好拍档，随叫随到。

2、神行太保，一日千里路。

3、神行太保，保你事半功倍!
4、神州万里行，洗车我最行。

5、选择车美洁，生活更和谐。

6、阳光小象，为您走街串巷。

7、神行太保，服务周到忘不了!
8、以神行太保的速度为您服务。

9、开启爱车清洗定制服务时代。

10、洗车能外卖，像快餐一样方便!
11、车行万里，保洁永远在您身边!
12、洗与不洗，我都在这儿恭侯你。

13、给我一次机会，爱车干净无尘。

14、水浒英雄好汉，跑腿洗车全干……
15、神行太保，让您的爱车一尘不染。

16、你想到哪里，神行太保就跑到哪里。

17、你的车，我送洗，神行太保帮助你。

18、洗洗再跑，神行太保——神行太保。

19、神行太保，速度快到令你想不(唔)到。

20、神行太保跑腿新业务，代替您去洗车。

21、没有洗不干净的车，只有不去用心洗车的人!
22、阳光随行，海天互联，便利汽车生活，我们无处不在。

23、排队洗车烦烦烦，我们代劳效率高——神行太保代客洗车。

洗车池及沉淀池

洗车池及沉淀池

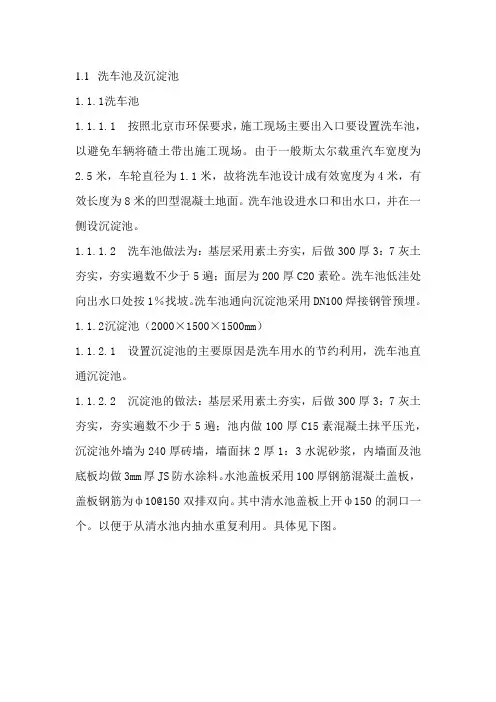

1.1洗车池及沉淀池
