隧道式洗车机结构设计综述作者：陈伯龙来源：《中国科技博览》2013年第15期摘要：通过对国外先进洗车设备的研究，设计一条带车辆输送线的通道，在该通道的前后依次布置了小侧刷、前后大侧刷、顶刷等洗涤刷子及相应的高压喷淋、泡沫喷淋及水蜡喷淋装置，最后是送风吹干系统。
采用污水回收处理技术，不仅降低了洗车成本，还避免了洗车水对环境的污染。
关键词：隧道式洗车机、仿形洗车、仿形吹干、污水处理【中图分类号】G353.111、引言电脑洗车机最早出现于科技发达、管理先进的欧美国家，于上世纪90年代初进入中国大陆市场，但其高昂的价格一直不为中国市场所接受。
随着我国经济的持续高速增长，社会对汽车保有量的迅速增加，洗车业迎来了一个重要的发展机遇。
笔者通过对国外先进洗车设备的研究，设计了一款隧道式洗车机。
2、布局设计洗车不只是洗洗擦擦很简单的事，而是一项非常有讲究的工作。
采用不同的洗车顺序、不同的洗车材料、还有不同的洗车方式，时间长了以后，对被洗车辆表面将会产生不同的效果。
专业的洗车应该从对特别赃的地方做预清洁开始，如轮胎、挡泥板、裙边、车辆尾部等重垢部位。
然后借助洗车液清洁整个车身，包括车顶、两侧、头部、尾部、轮胎、汽车玻璃等。
最后，在清水漂洗或水蜡喷淋后进行风干处理。
这样洗车最大程度上不伤车子，还洗车速度快、效率高、节省客户时间、节省用工成本。
为此，我们设计了一套洗车程序如下：（1）首先高压喷水，其作用是从底部、左右两侧使车身附着的沥青斑点、油污、沙土等和车漆分离；（2）然后左右小侧刷，对汽车裙边及轮胎部分进行预清洗。
（3）再给车身喷上洗车机专用洗车液，去污力强，洗净度高，不会侵蚀车体表面。
（4）顶刷，对汽车顶部进行仿形清洗。
（5）前后左右四组大侧刷，分别对汽车的头部、两侧及尾部进行全方位清洗。
（6）用清水冲洗掉洗车液。
（7）给车身喷上洗车机专用亮光蜡。
（8）仿形吹干系统，吹掉车身上的水珠，并把亮光蜡均匀吹于车体表面。

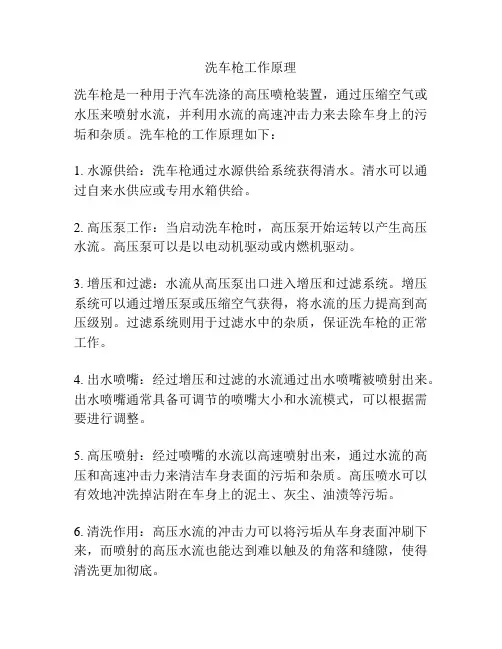

洗车枪工作原理
洗车枪是一种用于汽车洗涤的高压喷枪装置，通过压缩空气或水压来喷射水流，并利用水流的高速冲击力来去除车身上的污垢和杂质。
洗车枪的工作原理如下：
1. 水源供给：洗车枪通过水源供给系统获得清水。
清水可以通过自来水供应或专用水箱供给。
2. 高压泵工作：当启动洗车枪时，高压泵开始运转以产生高压水流。
高压泵可以是以电动机驱动或内燃机驱动。
3. 增压和过滤：水流从高压泵出口进入增压和过滤系统。
增压系统可以通过增压泵或压缩空气获得，将水流的压力提高到高压级别。
过滤系统则用于过滤水中的杂质，保证洗车枪的正常工作。
4. 出水喷嘴：经过增压和过滤的水流通过出水喷嘴被喷射出来。
出水喷嘴通常具备可调节的喷嘴大小和水流模式，可以根据需要进行调整。
5. 高压喷射：经过喷嘴的水流以高速喷射出来，通过水流的高压和高速冲击力来清洁车身表面的污垢和杂质。
高压喷水可以有效地冲洗掉沾附在车身上的泥土、灰尘、油渍等污垢。
6. 清洗作用：高压水流的冲击力可以将污垢从车身表面冲刷下来，而喷射的高压水流也能达到难以触及的角落和缝隙，使得清洗更加彻底。
7. 节水控制：洗车枪通常配备有流量控制装置，可以调节水流的大小和喷射压力，以便在实现高效清洗的同时降低水的消耗。
总结起来，洗车枪通过提供高压水流，并利用水流的冲击力来清洗车身表面的污垢。
它通过电动机或内燃机驱动高压泵工作，将水流增压并喷射出来，实现有效的清洗效果。
同时，洗车枪也具备节水控制装置，可以降低水的消耗。

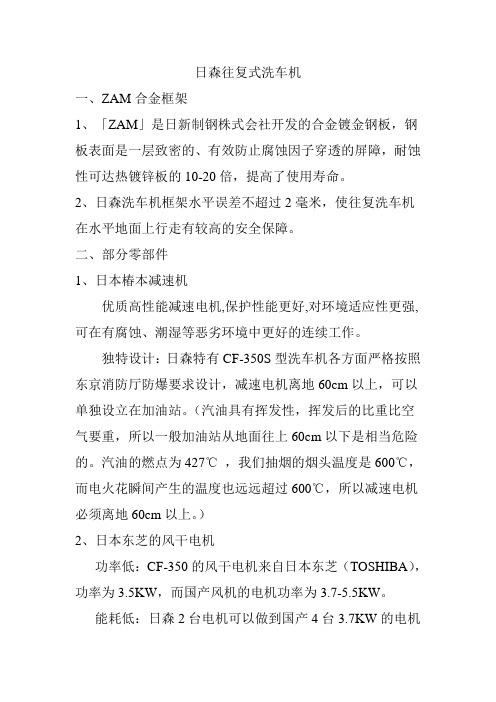

日森往复式洗车机一、ZAM合金框架1、「ZAM」是日新制钢株式会社开发的合金镀金钢板，钢板表面是一层致密的、有效防止腐蚀因子穿透的屏障，耐蚀性可达热镀锌板的10-20倍，提高了使用寿命。
2、日森洗车机框架水平误差不超过2毫米，使往复洗车机在水平地面上行走有较高的安全保障。
二、部分零部件1、日本椿本减速机优质高性能减速电机,保护性能更好,对环境适应性更强,可在有腐蚀、潮湿等恶劣环境中更好的连续工作。
独特设计：日森特有CF-350S型洗车机各方面严格按照东京消防厅防爆要求设计，减速电机离地60cm以上，可以单独设立在加油站。
（汽油具有挥发性，挥发后的比重比空气要重，所以一般加油站从地面往上60cm以下是相当危险的。
汽油的燃点为427℃，我们抽烟的烟头温度是600℃，而电火花瞬间产生的温度也远远超过600℃，所以减速电机必须离地60cm以上。
）2、日本东芝的风干电机功率低：CF-350的风干电机来自日本东芝（TOSHIBA），功率为3.5KW，而国产风机的电机功率为3.7-5.5KW。
能耗低：日森2台电机可以做到国产4台3.7KW的电机的风干效果，且噪音小，达到了“低耗”节能环保的标准。
仿形风干：CF-350配有先进的仿形吹干技术，顶吹风口两侧安装有三对传感器，能精确感应车型，吹干时根据汽车形状自动调整风机位置，既提高了风机工作效率，又保障了汽车的安全。
3、刷子电机CF-350刷子电机都是采用等级IP67的SKK防水电机，它防止灰尘进入，而且可以短时间浸泡在水里，无需作任何防水措施，保证电机在长时间有水的环境中可以正常运行，从而提高了电机使用寿命。
（国产洗车机采用的是防护等级在IP40~IP56之间的电机，不能完全的避免灰尘、水珠的溅入，外面需要加一层塑料防水膜，否则就容易烧坏电机甚至发生事故，很大程度降低了电机的使用寿命。
）4、日森薄膜控制面板三种比较按键开关操作面板日森薄膜控制面板液晶触摸屏操作面板优点价格低、制作简单洗车、检修、管理三大体系。

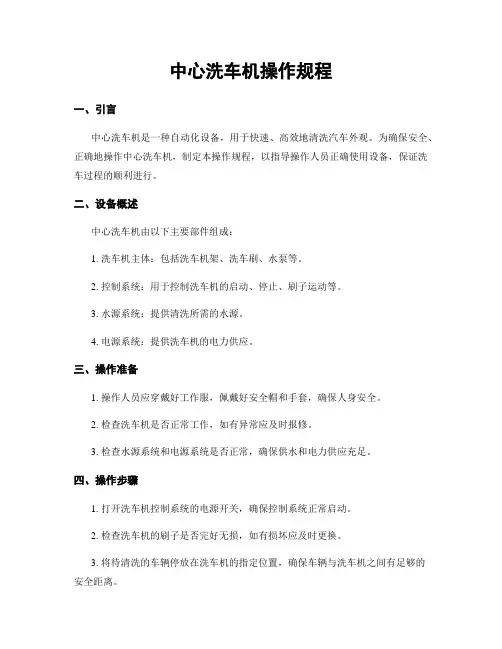

洗车机使用说明及注意事项
以下是 8 条关于洗车机使用说明及注意事项：
1. 嘿，你知道吗，在使用洗车机前，一定要先检查一下它的电源线呢！就像你要出门得先看看鞋子穿好没一样。
比如，要是电源线有破损，那可不得了哇，会出大问题的哟！
2. 哇塞，接水的时候可别乱来呀！得接到合适的水龙头上，这就好比给汽车找对了“水源”呀！要是接错了，那洗车机不就没法好好工作啦？
3. 启动洗车机时，你可得小心咯，别像个冒失鬼似的！要按照正确的步骤来，就像你精心准备一顿大餐，得一步一步来不是？要是瞎搞，机器坏了咋办！
4. 洗车的时候呀，拿喷头可别太用力啦！轻轻握住就好啦，这就跟你温柔对待小猫咪一样呀！不然喷头坏了，还怎么愉快地洗车呢？
5. 哎呀呀，注意给洗车机留够空间呀，别把它挤在一个小角落里！它也需要“呼吸”的呀，不然它工作起来多憋屈呀！想想你要是在个小角落里干活，难受不难受？
6. 用洗车机洗完车后，可别忘了清理它哟！就像你自己洗完澡得把浴室打扫干净呀！要是不清理，下次再用就不顺畅啦！
7. 嘿，千万别在恶劣天气下使用洗车机呀！那可不是闹着玩的，这跟你不会在狂风暴雨天出去瞎溜达是一个道理呀！要是硬要在这种时候用，机器坏了可别怨我没提醒你！
8. 听我的准没错，一定要好好爱护洗车机！它可是你洗车的好帮手呀！要是你对它不好，它怎么能好好为你服务呢？你说是吧！
总之，咱得好好对待洗车机，按照这些说明和注意事项来做，才能让它乖乖听话，给咱的车洗得干干净净呀！。
典型自动洗车设备参数09TSD21FJ型隧道式全自动电脑洗车机1、基本外形参数：机身长度： 9.00米机身宽度： 3.80米机身高度： 3.20米轨道长度： 10.55米机器总重：约3.5吨2、基本功能参数：九刷：2超跟进轮毂刷 1杠杆顶刷 2超跟进大立刷 2组4个专利弯刷冲洗方式：高压水刀系统冲洗底盘：自动底喷系统泡沫清洗：自动喷洒泡沫系统喷洒蜡水：自动喷洒水蜡系统自动风干：自动仿形三风口风干系统车辆运动：滚轴式输送机系统控制核心： PLC电脑控制系统故障自查：故障自动检测、元器件自动监测洗车方式：多种洗车方式任选自动记录：日计数(自动清零) 累计数（密码清除）有详细洗车时间记录自动显示：可显示洗车状态、车辆位置等等3、可洗车型参数：适应7座以下面包车及各种小轿车最大洗车长度：长度不限最大洗车宽度： 2.05米最大洗车高度： 2.05米4、基本配置：外型：玻璃钢一次成型双侧门头及外饰板（中国红）防水：机件防锈处理电气元件选用高防水等级机架：热镀锌C型钢机架操作面板：按钮+7吋真彩色触摸屏5、用水、用电参数：用电种类： 380V三相动力电装机功率： 18KW耗电量： 0.3度/辆耗水量：加水循环设备 12升/辆无水循环设备60升/辆6、洗车速度参数：单车洗车时间： 2分钟/辆每小时洗车量： 30辆7、电子触摸屏界面、开关板及说明书：可以根据不同国家和地区提供不同语言版本最新售价：25万元大巴士洗车机技术参数及功能型号 04TSD35型设备机体规格长8800mm宽5600mm高4200mm 清洗车辆类型大客车、中巴车最大洗车规格3500mm（H）2600mm（W）洗车速度30——50辆/小时耗水量250升设备电器容量15KW操作方式自动操作、手动控制操作洗涤方式选择普通水洗、清洗剂洗洗涤刷条丽柔耐磨刷条四根无刷自动洗车机外形参数：机身长度：1.9米机身宽度：3.10米机身高度：2.85米轨道长度：10米轨道宽度：2.9米机器总重：约1.5吨功能参数：冲洗方式：高压水刀系统冲洗底盘：自动底喷系统泡沫清洗：喷洒泡沫可洗车型参数：适应7座以下面包车及各种小轿车最大洗车长度：5.00米最大洗车宽度：2.00米最大洗车高度：2.00米基本配置：防水：机件防锈处理电气元件选用高防水等级机架：热镀锌板柜式结构操作面板：按钮用水、用电参数：用电种类：380V三相动力电装机功率：6KW耗电量：0.1度/辆耗水量：加水循环设备30升/辆无水循环设备100升/辆速度参数：单车洗车时间：3-5分钟/辆每小时洗车量：20-25辆显示屏界面、开关板：可以根据不同国家和地区提供不同语言版。
车辆自动冲洗机使用手册青岛睿聚工贸有限公司车辆自动冲洗机使用手册名称：车辆自动冲洗机型号：QRJ-1100控制器：FX1s-14MR（日本三菱·国产）青岛睿聚工贸有限公司地址：青岛市市南区金坛路32号1号楼101室电话：4006979727传真：9网址：信箱：一、主要技术参数二、操作说明车辆自动冲洗机送电后，机器上的信号红灯闪亮，此时设备状态为手操作模式，当按下“起动”键后，设备将切换到自动操作模式。
1、手动操作模式（1）确认冲洗机上的信号灯亮；（2）按一次“排泥”按键，即可启动排泥装置；重复按一次“排泥”按键，即可停止排泥装置，交替切换；（3）按一次“水泵”按键，即可启动水泵冲洗装置；重复按一次“水泵”按键，即可停止水泵冲洗装置，交替切换；（4）手动清洗状态下，按下“停止”按键，即可停止一切动作。
2、自动操作模式（1）当手动操作均正常后，按下“启动”键，设备进入自动操作模式，此时绿灯闪亮。
（2）车辆驶入机器时，车辆前轮将感应杆压下，装置将自行启动。
（3）40~60秒（根据具体设置时间确定）后水泵停止工作（4）5分钟后，“排泥”装置自行停止工作。
（5）在自动状态时，按下“停止”按钮，将停止一切正在运行中的动作，自动转换到手动状态，红灯闪亮。
注意：按下“急停”按键，即可切断总电源，此按键为自锁按键，按下后不会弹起，必须顺时针旋转才能弹起复位，否则电柜内总电源开关将不能闭合，请务必注意。
三、安装及使用时的注意事项1、安装时，用8吨以上的吊车将洗车机缓慢、水平地放入基坑。
2、连接电源线（确保有足够的容量）。
3、合上电源开关，如果相序保护器红灯亮，说明连线正确，可以进行下一步操作；如果红灯不亮或PLCX7不亮，说明相序不正确，请调整相序。
4、向冲洗机和基坑中注水，知道基坑内注满水。
5、先进行手动操作，无异常时，再进行自动程序操作，一切正常后，方可让车辆驶入自行清洗。
6、清洗前，应告知司机洗车步骤。

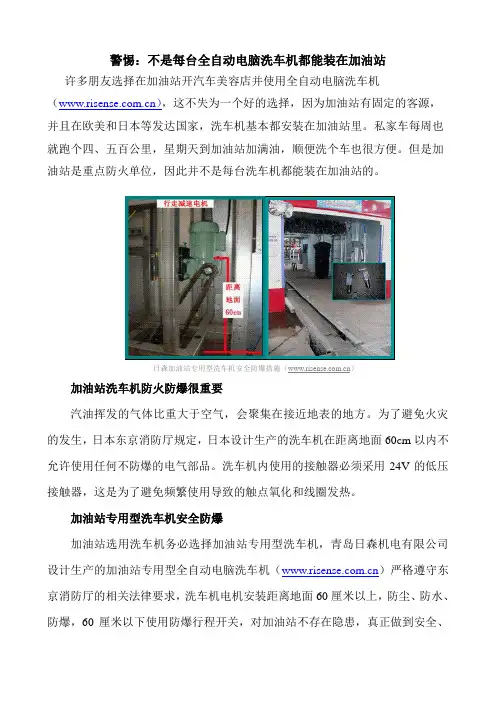

警惕：不是每台全自动电脑洗车机都能装在加油站许多朋友选择在加油站开汽车美容店并使用全自动电脑洗车机
（），这不失为一个好的选择，因为加油站有固定的客源，
并且在欧美和日本等发达国家，洗车机基本都安装在加油站里。
私家车每周也就跑个四、五百公里，星期天到加油站加满油，顺便洗个车也很方便。
但是加油站是重点防火单位，因此并不是每台洗车机都能装在加油站的。
日森加油站专用型洗车机安全防爆措施（）
加油站洗车机防火防爆很重要
汽油挥发的气体比重大于空气，会聚集在接近地表的地方。
为了避免火灾的发生，日本东京消防厅规定，日本设计生产的洗车机在距离地面60cm以内不允许使用任何不防爆的电气部品。
洗车机内使用的接触器必须采用24V的低压接触器，这是为了避免频繁使用导致的触点氧化和线圈发热。
加油站专用型洗车机安全防爆
加油站选用洗车机务必选择加油站专用型洗车机，青岛日森机电有限公司设计生产的加油站专用型全自动电脑洗车机（）严格遵守东京消防厅的相关法律要求，洗车机电机安装距离地面60厘米以上，防尘、防水、防爆，60厘米以下使用防爆行程开关，对加油站不存在隐患，真正做到安全、
高效洗车。
安全、高效——日森加油站专用型全自动电脑洗车机（）加油站装洗车机其他注意事项
加油站安装洗车机，除了需要注意的最重要的防火防爆安全之外，还需要注意防雷电：南方地区的洗车机在加油站里是露天安装的，加油站的建筑物普遍不高，在阴雨天，洗车机就有可能遭到雷电的袭击，在购买洗车时一定要选购装有防雷电措施的洗车机，避免不必要的损失。
另外，在加油站里安装洗车机时，安装地点一定要远离卸油口，既是出于安全角度的考虑，又避免了卸油时阻碍油罐车的出入。

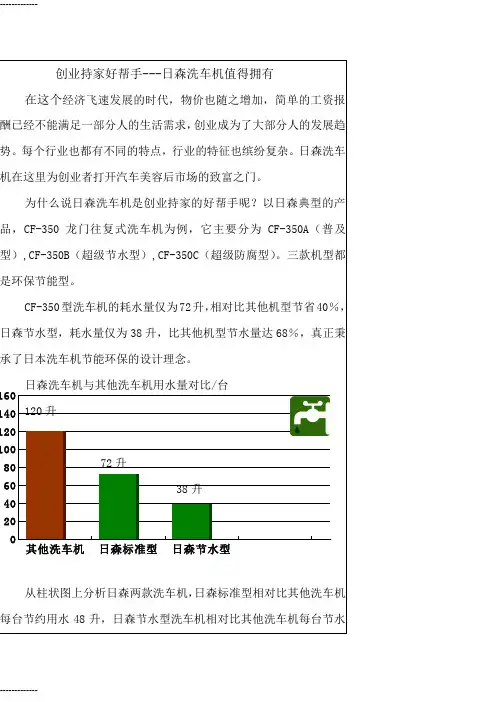

创业持家好帮手---日森洗车机值得拥有在这个经济飞速发展的时代，物价也随之增加，简单的工资报酬已经不能满足一部分人的生活需求，创业成为了大部分人的发展趋势。
