高二物理恒定电流测试题3

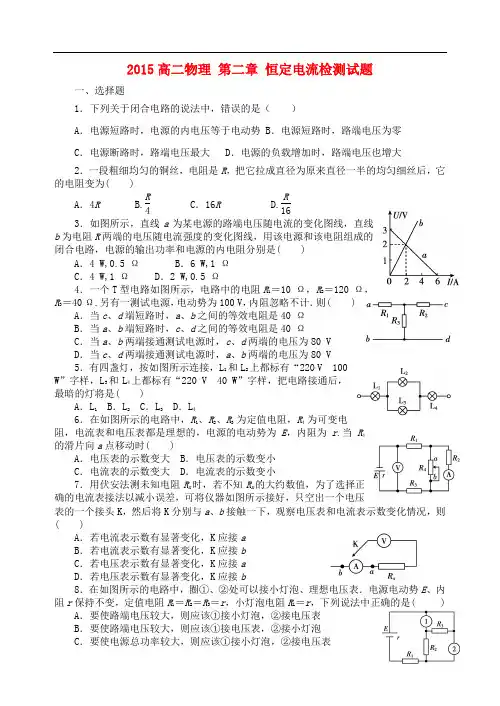

2015高二物理 第二章 恒定电流检测试题一、选择题1．下列关于闭合电路的说法中，错误的是（ ）A ．电源短路时，电源的内电压等于电动势B ．电源短路时，路端电压为零C ．电源断路时，路端电压最大D ．电源的负载增加时，路端电压也增大 2．一段粗细均匀的铜丝，电阻是R ，把它拉成直径为原来直径一半的均匀细丝后，它的电阻变为( )A ．4R B.R 4 C ．16R D.R163．如图所示，直线a 为某电源的路端电压随电流的变化图线，直线b 为电阻R 两端的电压随电流强度的变化图线，用该电源和该电阻组成的闭合电路，电源的输出功率和电源的内电阻分别是( )A ．4 W,0.5 ΩB ．6 W,1 ΩC ．4 W,1 ΩD ．2 W,0.5 Ω4．一个T 型电路如图所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽略不计．则( )A ．当c 、d 端短路时，a 、b 之间的等效电阻是40 ΩB ．当a 、b 端短路时，c 、d 之间的等效电阻是40 ΩC ．当a 、b 两端接通测试电源时，c 、d 两端的电压为80 VD ．当c 、d 两端接通测试电源时，a 、b 两端的电压为80 V 5．有四盏灯，按如图所示连接，L 1和L 2上都标有“220 V 100 W”字样，L 3和L 4上都标有“220 V 40 W”字样，把电路接通后，最暗的灯将是( )A ．L 1B ．L 2C ．L 3D ．L 46．在如图所示的电路中，R 1、R 2、R 3为定值电阻，R 4为可变电阻，电流表和电压表都是理想的，电源的电动势为E ，内阻为r .当R 4的滑片向a 点移动时( )A ．电压表的示数变大B ．电压表的示数变小C ．电流表的示数变大D ．电流表的示数变小7．用伏安法测未知电阻R x 时，若不知R x 的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K ，然后将K 分别与a 、b 接触一下，观察电压表和电流表示数变化情况，则( )A ．若电流表示数有显著变化，K 应接aB ．若电流表示数有显著变化，K 应接bC ．若电压表示数有显著变化，K 应接aD ．若电压表示数有显著变化，K 应接b8．在如图所示的电路中，圈①、②处可以接小灯泡、理想电压表．电源电动势E 、内阻r 保持不变，定值电阻R 1＝R 2＝R 3＝r ，小灯泡电阻R L ＝r ，下列说法中正确的是( )A ．要使路端电压较大，则应该①接小灯泡，②接电压表B ．要使路端电压较大，则应该①接电压表，②接小灯泡C ．要使电源总功率较大，则应该①接小灯泡，②接电压表D ．要使闭合电路中电源效率较高，则应该①接电压表，②接小灯泡 9．如图2-72电路的三根导线中有一根是断的。

第3章测评(时间:60分钟满分：100分）一、选择题(本题共12小题，每小题4分,共48分.第1～8题每小题中只有一个选项符合题目要求,第9~12题有多个选项符合题目要求，全部选对的得4分,选对但不全的得2分,有选错的得0分)1。

根据欧姆定律，下列判断正确的是(）A.导体两端的电压越大，导体的电阻越大B.加在气体两端的电压与通过的电流的比值是一个常数C。

电流经过电阻时，沿电流方向电势要升高D。

电解液短时间内导电的U—I图线是一条直线A选项错,欧姆定律不适用于气态导体，故B选项错;由欧姆定律I=U得U=IR，可知电流经过U电阻时，电阻两端有电压，沿电流方向电势降低，故C选项错;欧姆定律适用于电解液导电，故D选项对。

2。

R1=10 Ω,R2=20 Ω，R1允许通过的最大电流为1。

5 A,R2两端允许加的最大电压为10 V。

若将它们串联,加在电路两端的最大电压可以是（)A。

45 V B。

5 V C。

25 V D。

15 VR1、R2串联，R1允许通过的最大电流为1。

5A,经计算,R2允许通过的最大电流仅为0。

5A，则通过串联电路的最大电流以最小的为准，从而求得加在电路两端的最大电压是15V，因而选D.3.下列说法正确的是()A.家庭生活中，常说的“1度”电，指的是电功率的单位B。

功率是1千瓦的空调正常工作1个小时所消耗的电能是1度C.1度等于1 000焦耳D。

1度等于3.6×106瓦度”是电能的单位,是指电功率为1kW的用电器正常工作1小时所消耗的电能，且1度=103×3600J=3。

6×106J,故B项正确。

4。

（2019～2020学年安徽黄山高二上期末质量检测)用电流表和电压表测量电阻的电路如图所示,其中R x为待测电阻。

电表内阻对测量结果的影响不能忽略，下列说法中正确的是(）A.电流表的示数小于通过R x的电流B。

电流表的示数大于通过R x的电流C。

电压表的示数小于R x两端的电压D.电压表的示数大于R x两端的电压,实验采用电流表外接法，电流表所测电流等于通过电阻的电流与通过电压表的电流之和,电流表的示数大于通过R x的电流,故A错误，B正确；由电路图可知，电压表与待测电阻并联,测量待测电阻两端电压，电压表的示数等于R x两端的电压,故C、D错误。

高二物理恒定电流练习题1、关于三个公式：①UI P =，②R I P 2=③RUP 2=，下列叙述正确的是（ ） A ．公式①适用于任何电路的电热功率 B ．公式②适用于任何电路的电热功率 C ．公式①、②、③适用于任何电路电功率 D ．上述说法都不正确2、某种金属材料的电阻值对温度的高低非常“敏感”，这种金属材料的I －U 图线正确的是（ ）3、两个电源a 、b 的U —I 图线如图所示，由图可知（ ）A.电源a 的内电阻较小，电动势较大B.电源a 的内电阻较大，电动势较小C.电源a 的内电阻较小，电动势较小D.电源a 的内电阻较大，电动势较大4、如图，电源的电动势E 和内阻r 恒定不变，当滑动变阻器的滑片向右滑动时，（ ） A.灯L 变亮，电流表的示数减小。

B.灯L 变亮，电流表的示数增大。

C.灯L 变暗，电流表的示数减小。

D.灯L 变暗，电流表的示数增大。

5、如图，A 、B 两灯分别标有“110V 、100W ”和“110V 、40W ”，按不同方法接入220V 电路，能使两灯正常发光，且电路中消耗功率最小的是（ ）6、电源1、2的输出端电压U 与输出电流I 的关系的图像如图所示,由图像可知（ ）A.2121,r r =>εεB.2121,r r >=εεC.电流变化相同时,电源1的端电压变化较大D.电流变化相同时,电源2的端电压变化较大7、如图所示所示的电路，A 、B 、C 为三个相同的灯泡，其电阻大于电源内阻，当变阻器R 的滑动触头P 向上移动时（ ）A.A 灯变亮，B 和C 灯都变暗B.A 灯变亮，B 灯变暗，C 灯变亮C.A 灯变暗，B 灯变暗，C 灯变亮D.A 灯变暗，B 灯变亮，C 灯变亮8、电动势为E ，内阻为r 的电池与固定电阻R 1、可变电阻R 2串联，如图所示，设R 1 ＝r ，R 2＝2r ，当变阻器的滑动片自右端向左端滑动时，下列说法中正确的是( )A.电池的输出功率增大B.电源消耗的总功率增大C.固定电阻R 1上消耗的功率减小D.电池内阻上消耗的功率减小9、如图所示，C 为平行板电容器，下列哪些操作能使通过电阻R 1的电流方向为b →aA ．将滑动变阻器的滑动触头向C 端移动B ．将电容器两板间的距离减小些C ．断开开关D ．在电容器两板间加入电介质10、如图所示，直线OAC 为某一直流电源的总功率P 随总电流I 变化的图线，抛物线OBC 为同一电源内部消耗的功率P r 随总电流I 变化的图线，则当通过电源的电流为1A 时，该电源的输出功率为( )(A)1W (B)3W (C)2W (D)2.5WU U UUA B C D1· · 第9题图11、下面左图是电压表的刻度盘， 若当时使用的是该表的0-3V 量程，那么读数为 ；下面右图是电流表的刻度盘，若当时使用的是该表的0-0.6A 量程，那么电表读数为 。

恒定电流测试题(考查范围：选修3-1 分值：110分)一、选择题(每小题6分，共48分)1．2014·郑州质量预测根根R ＝ρL S 可以导出电阻率的表达式ρ＝RSL .对于温度一定的某种金属导线来说，它的电阻率( )A ．跟导线的电阻R 成正比B ．跟导线的横截面积S 成正比C ．跟导线的长度L 成反比D ．只由其材料的性质决定 2．2014·湖北七市联考有一个电动势为3 V 、内阻为1 Ω的电源．下列电阻与其连接后，电阻的功率大于2 W 且该电源的效率大于50%的是( )A ．0.5 ΩB ．1 ΩC ．1.5 ΩD ．2 Ω 3．2014·韶关调研如图D7­1所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态．现将滑动变阻器的滑片P 向左移动，则( )图D7­1A ．电容器中的电场强度将增大B ．电容器的电容将减小C ．电容器上的电荷量将减少D ．液滴将向上运动图D7­24．如图D7-2所示电路中，电流表A 和电压表V 均可视为理想电表．闭合开关S 后，将滑动变阻器的滑片P 向左移动，下列判断正确的是( )A ．电流表A 的示数变小，电压表V 的示数变大B ．小灯泡L 变亮C ．电容器C 上的电荷量减少D ．电源的总功率变大图D7­35．2014·安徽合肥如图D7­3所示的电路中，电压表都看作理想电表，电源内阻为r .闭合开关S ，当把滑动变阻器R 3的滑片P 向b 端移动时，则( )A. 电压表V 1的示数变大，电压表V 2的示数变小 B ．电压表V 1的示数变小，电压表V 2的示数变大 C ．电压表V 1的示数变化量大于V 2的示数变化量 D ．电压表V 1的示数变化量小于V 2的示数变化量6．如图D7­4所示，电源的电动势为E ，内阻为r ，定值电阻R 的阻值也为r ，滑动变阻器的最大阻值是2r .在滑动变阻器的滑片P 由a 端向b 端移动的过程中，下列说法中正确的是( )图D7­4A ．滑动变阻器消耗的功率变小B ．滑动变阻器消耗的功率先变大后变小C ．定值电阻R 消耗的功率变大D ．定值电阻R 消耗的功率先变大后变小 7．2014·广元模拟图D7­5为一加速度计，沿导弹长度方向安装的固定光滑杆上套一质量为m 的绝缘滑块，滑块两边分别与劲度系数均为k 的两个轻弹簧相连，两弹簧另一端与固定壁相连，当弹簧为原长时，固定在滑块上的滑片停在滑动变阻器(电阻总长为L )正中央，M 、N 两端输入电压为U 0，输出电压U PQ ＝0.系统加速时，滑块移动，滑片随之在变阻器上自由滑动，U PQ 相应改变，然后通过控制系统进行制导．设某段时间导弹沿水平方向运动，滑片向右移动，U PQ ＝U 03，则这段时间内导弹的加速度( )图D7­5A ．方向向右，大小为kL 3mB ．方向向左，大小为kL 3mC ．方向向右，大小为2kL3mD ．方向向左，大小为2kL3m8. 2014·上海崇明期末如图D7­6所示，电源的电动势和内阻分别为E 、r ，在滑动变阻器的滑片P 由a 向b 移动的过程中，下列说法正确的是( )图D7­6A ．电流表的读数一定减小B ．R 0的功率一定先减小后增大C ．电源的输出功率可能先减小后增大D ．电压表与电流表读数的比值UI 一定先减小后增大二、实验题(32分)9．(16分)2015·广州荔湾区综合测试为检测一个标称值为20 Ω的滑动变阻器，现可供使用的器材如下：A ．待测滑动变阻器R x ：总电阻约为20 ΩB ．电流表A 1：量程为200 mA ，内阻约为2.0 ΩC ．电流表A 2：量程为3 A ，内阻约为0.12 ΩD ．电压表V 1：量程为15 V ，内阻约为15 kΩE ．电压表V 2：量程为3 V ，内阻约为3 kΩF ．滑动变阻器R ：总电阻约为10 ΩG ．直流电源E ：电动势为3 V ，内阻不计 H ．开关S 、导线若干(1)为了尽可能精确测定R x 的总电阻值，所选电流表为________(选填“A 1”或“A 2”)，所选电压表为______(选填“V 1”或“V 2”)．(2)请根据如图D7­7甲所示的实验原理图，完成图乙中的实物连接．丙 图D7­7(3)闭合开关S 前，滑动变阻器R 的滑片应置于最________(填“左”或“右”)端． (4)用螺旋测微器测量待测滑动变阻器所采用的电阻丝的直径，示数如图丙所示，则该电阻丝的直径为________mm.11．(16分)2014·山东烟台3月模拟现用以下器材测量电源的电动势和内阻：A ．被测电源(电动势在10～15 V 之间)B ．电阻箱(0～20 Ω)C ．滑动变阻器(最大阻值为20 Ω)D ．定值电阻R 0(阻值为5 Ω)E ．电流表A 1(量程为0.6 A)F ．电流表A 2(量程为3 A)G ．开关H ．导线若干实验中只用到了包括电池和定值电阻R 0在内的六种实验器材，并利用实验数据作出了通过电源的电流I 的倒数1I 和外电路电阻R (R 0除外)的关系图线，即1I ­R 图线，如图D7­8所示．图D7­8(1)实验时电阻箱和滑动变阻器二者中应选择________________________________________________________________________．(2)在虚线框内画出实验原理图．(3)根据图线求出电源的电动势为________V ，内阻为________Ω. (4)说出实验中产生误差的原因(说出两条即可)：________________________________________________________________________ ________________________________________________________________________.三、计算题(30分)12．图D7­9甲为一个电灯两端的电压与通过它的电流变化关系曲线．由图可知，两者不是线性关系，这是由于焦耳热使灯丝的温度发生了变化．参考这条曲线回答下列问题(不计电流表和电池的内阻)．(1)若把三个这样的电灯串联后，接到电动势为12 V 的电源上，求流过电灯的电流和每个电灯的电阻．(2)如图乙所示，将两个这样的电灯并联后再与9 Ω的定值电阻R 0串联，接在电动势为8 V 、内阻为1 Ω的电源上，求通过电流表的电流值以及每个电灯的实际功率．图D7­91．D [解析] 对于某金属导线来说，电阻率只由其材料的性质决定，而不是由R 、S 、L 来决定的，对比各选项可知D 正确．2．C [解析] 由闭合电路的欧姆定律得I ＝E R ＋r ，η＝IRI （R ＋r ）×100%，P ＝I 2R ，由题知，η>50%，P ＞2 W ，解得1 Ω＜R ＜2 Ω，选项C 正确.3．C [解析] 滑片P 向左移动，则总电阻增大，总电流减小，电容器两端的电压即R 2两端的电压U C ＝U 2＝IR 2将减小，电容器中的电场强度E ＝U 2d 减小，A 错误；电容器上的电荷量Q ＝CU 2将减少，C 正确；电容器的电容是由电容器本身的性质决定的，故不变，B 错误；因电场力减小，重力大于电场力，故液滴将向下运动，D 错误．4．A [解析] 滑动变阻器的滑片P 向左移动时，R 2接入电路部分的电阻增大，根据“串反并同”结论可知，电流表A 的示数变小，电压表V 的示数变大，选项A 正确．电源输出电流减小，小灯泡L 中电流变小，故小灯泡L 变暗，选项B 错误．电容器两端电压增大，故电容器C 上的电荷量增多，选项C 错误．电源输出电流减小，故电源的总功率变小，选项D 错误．5．D [解析] 当滑动变阻器R 3的滑片P 向b 端移动时，接入电路中的阻值增大，电压表V 1、V 2和R 3均是并联，根据“串反并同”结论可知，电压表V 1和V 2示数均变大，A 、B 错误．设V 1的示数为U 1，V 2的示数为U 2，干路电流为I ，则有U 1＝U 2＋IR 1，ΔU 1＝ΔU 2＋ΔIR 1，根据“串反并同”结论可知I 减小，即ΔI <0，则ΔU 1<ΔU 2，C 错误，D 正确．6．AC [解析] 在滑片P 由a 端向b 端移动的过程中，滑动变阻器接入电路的电阻变小，外电路的总电阻减小，由闭合电路的欧姆定律，电路中的电流I ＝Er ＋R 外增大，定值电阻R 消耗的功率P ＝I 2R 随电流的增大而增大，选项C 正确；把定值电阻看成电源的一部分，滑动变阻器消耗的功率为等效电源的外电路消耗的功率，当R P ＝2r 时，滑动变阻器消耗的功率最大，在P 由a 向b 移动的过程中，滑动变阻器消耗的功率变小，选项A 正确．7．D [解析] 设滑片向右移动的距离为x ，则U PQ ＝x L U 0，因U PQ ＝13U 0，故x ＝L3，对滑块，有2kx ＝ma ，则a ＝2kL3m，因为滑块受的合力向左，所以加速度方向向左，选项D 正确．8．BC [解析] 设滑动变阻器的滑片P 左、右两边的电阻分别为R a 和R b ，则外电路的总电阻R 外＝R a R b R a ＋R b＋R 0＝R a （R －R a ）R ＋R 0，当R a ＝R2时，外电阻最大，即在P 由a 向b 移动的过程中，外电路的总电阻先增大后减小，由闭合电路的欧姆定律可知，干路的电流I ＝E r ＋R 外先减小后增大，选项A 错误；对外电路，有R 外＝U I ，所以比值UI 一定先增大后减小，选项D 错误；由P ＝I 2R 0可知，R 0的功率一定先减小后增大，选项B 正确；当r ＝R 外时，电源的输出功率最大，在滑片P 由a 向b 移动的过程中，因不明确外电路电阻与内阻的关系，故电源的输出功率变化不确定，选项C 正确．9．(1)A 1 V 2 (2)如图所示(3)左 (4)1.203(1.201～1.205均可)[解析] (1)电源的电动势为3 V ，所以电压表选V 2，电路中的最大电流I m ＝UR x＝0.15 A ，所以电流表选A 1；(3)滑动变阻器R 采用分压式接法时，初始的输出电压应最小，滑片应置于最左端． (4)螺旋测微器测得的读数为1.203 mm. 10．(1)电阻箱 (2)如图所示(3)12 1 (4)电流表A 2的内阻分压产生的系统误差；电流表读数时产生的偶然误差；作1I­R 图线时产生的偶然误差 [解析] (1)实验中需要读出电阻的阻值，故应选择电阻箱；(3)由欧姆定律可知E ＝I (R ＋R 0＋r )，变形可得1I ＝1E ·R ＋R 0＋r E ，由图可知1E ＝0.56 V －1，R 0＋r E ＝0.5 A －1，解得E ＝12 V ，r ＝1 Ω.11．(1)0.4 A 均为10 Ω (2)0.6 A 均为0.6 W 0.6 W[解析] (1)把三个这样的电灯串联后，每只电灯得到的实际电压为123 V ＝4 V由题图甲可知，每只电灯两端加上4 V 的实际电压时的工作电流均为I ＝0.4 A 由此可以求出此时每只电灯的实际电阻 R ＝U I ＝40.4Ω＝10 Ω.(2)在题图乙的混联电路中，设每只电灯上的实际电压和实际电流分别为U ′和I ′. 在这个闭合电路中，有E ＝U ′＋2I ′(R 0＋r )． 代入数值并整理得U ′＝8－20I ′这是一个反映电路的直线方程．把该直线在题图甲的坐标系中画出，如图所示．(I 代表I ′，U 代表U ′)这两条图线的交点为U′＝2 V，I′＝0.3 A同时满足了电路结构和元件的要求，此时通过电流表的电流值I A＝2I′＝0.6 A 每只电灯的实际功率P＝U′I′＝2×0.3 W＝0.6 W.。
