磁控溅射原理

中文名称：磁控溅射英文名称：magnetron sputtering定义：在二极溅射中增加一个平行于靶表面的封闭磁场，借助于靶表面上形成的正交电磁场，把二次电子束缚在靶表面特定区域来增强电离效率，增加离子密度和能量，从而实现高速率溅射的过程。

百科名片: 磁控溅射是为了在低气压下进行高速溅射，必须有效地提高气体的离化率。

通过在靶阴极表面引入磁场，利用磁场对带电粒子的约束来提高等离子体密度以增加溅射率的方法。

工作原理:磁控溅射的工作原理是指电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar正离子和新的电子；新电子飞向基片，Ar离子在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。

在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似于磁控溅射一条摆线。

若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar 来轰击靶材，从而实现了高的沉积速率。

随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。

由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。

磁控溅射是入射粒子和靶的碰撞过程。

入射粒子在靶中经历复杂的散射过程，和靶原子碰撞，把部分动量传给靶原子，此靶原子又和其他靶原子碰撞，形成级联过程。

在这种级联过程中某些表面附近的靶原子获得向外运动的足够动量，离开靶被溅射出来。

种类磁控溅射包括很多种类。

各有不同工作原理和应用对象。

但有一共同点：利用磁场与电场交互作用，使电子在靶表面附近成螺旋状运行，从而增大电子撞击氩气产生离子的概率。

所产生的离子在电场作用下撞向靶面从而溅射出靶材。

靶源分平衡和非平衡式，平衡式靶源镀膜均匀，非平衡式靶源镀膜膜层和基体结合力强。

射频磁控溅射原理射频磁控溅射是一种常用的薄膜沉积技术，广泛应用于半导体、光伏和平板显示等领域。

其原理是利用射频场和磁控场来激发靶材并产生离子化的原子或分子，然后将其沉积到基底上形成薄膜。

在这个过程中，射频场和磁控场的作用起着至关重要的作用。

首先，让我们来看一下射频场。

射频场是一种高频交变电场，通过与靶材的相互作用，可以产生离子化的原子或分子。

通常，射频场的频率在几MHz到几十MHz之间，这样的高频交变电场可以将靶材中的原子或分子激发出来，从而形成离子化的物质。

其次，我们再来看一下磁场的作用。

磁场可以用来控制离子的方向和速度，从而使得沉积在基底上的薄膜具有更加均匀的性质。

磁场通常是通过在靶材周围设置一定的磁场来实现的，这样可以将离子聚集在一起，并控制它们与基底的碰撞过程。

在射频磁控溅射过程中，首先在真空室中，放置含有被溅射材料的靶材，通过真空系统将真空室抽成高真空状态。

然后，通过外部加入射频电场和磁场，激发靶材表面的原子或分子，使其离子化。

随后，这些离子在磁场的作用下，被引导到基底上，形成均匀的薄膜。

射频磁控溅射技术有很多优点。

首先，它可以在较低的温度下进行沉积，这对于一些温度敏感的基底是非常重要的。

其次，射频磁控溅射过程中的原子或分子离子化程度高，可以形成致密的薄膜，而且薄膜的结合强度也很高。

此外，由于离子在磁场的作用下可以被定向引导，因此可以形成均匀的薄膜。

然而，射频磁控溅射技术也存在一些问题。

首先，射频场和磁场的调控需要较好的技术水平，否则可能无法形成均匀的薄膜。

其次，由于射频场和磁场可能对其他设备产生干扰，因此对设备的要求也较高。

另外，一些材料并不适合通过射频磁控溅射来进行沉积，这需要进行充分的材料选择。

总的来说，射频磁控溅射技术是一种非常重要的薄膜沉积技术，具有广泛的应用前景。

通过合理的射频场和磁场的设计调控，可以形成致密、均匀的薄膜，满足不同领域对于薄膜材料的要求。

未来，随着材料科学和工艺技术的不断发展，射频磁控溅射技术将会得到更加广泛的应用。

pvd磁控溅射原理PVD磁控溅射简介PVD磁控溅射（Physical Vapor Deposition Magnetron Sputtering）是一种常用的薄膜制备技术。

它能够在材料表面沉积一层精密、均匀的薄膜，具有广泛的应用领域。

原理PVD磁控溅射利用高能粒子撞击物质表面，使得物质从源材料蒸发、溅射并沉积在基底上。

以下是PVD磁控溅射的主要原理：1. 原始材料选择合适的源材料作为溅射靶材。

这些靶材通常是纯净且具有较高的密度，以保证沉积薄膜的质量。

2. 气氛控制通过调节气氛组成和压力来控制溅射过程中的气氛。

常用的气体有氩、氮等，其主要作用是保持反应室内的稳定环境。

3. 溅射过程在反应室内，将源材料靶材放置于阴极位置，并加上高压电源，形成磁场。

这个磁场激活了准直磁控电子束，使其环绕靶材运动。

电子束激发了靶材原子，使其脱离靶材并向基底表面运动。

4. 沉积薄膜溅射的源材料原子在运动过程中与基底表面相互冲击结合，形成薄膜沉积。

这些原子在基底表面形成结晶或非晶的薄膜结构。

应用PVD磁控溅射技术广泛应用于以下领域：•光电子学：制备光学薄膜，如反射层、透镜等。

•显示技术：用于制造液晶显示器、有机发光二极管（OLED）等。

•硬盘制造：用于制备磁性材料薄膜，如磁头、磁盘等。

•太阳能电池：制造多层薄膜太阳能电池。

•汽车工业：用于制备汽车玻璃涂层、汽车内部装饰等。

优缺点PVD磁控溅射技术具有以下优点和缺点：优点•薄膜均匀性好，可控性强。

•溅射速率可调节，适合制备不同厚度的薄膜。

•可制备多种材料薄膜，针对不同应用需求。

•薄膜在界面附着力强，具有较好的耐久性。

缺点•靶材利用率低，需定期更换。

•受制于靶材材料的限制，无法制备非金属或高熔点材料薄膜。

•沉积速率较慢，需要较长的时间。

综上所述，PVD磁控溅射技术是一种重要的薄膜制备方法。

它在各个领域都有广泛的应用，并呈现出许多独特的优点。

随着科学技术的不断发展，PVD磁控溅射技术将在未来发挥更大的作用。

ecr磁控溅射原理ECR磁控溅射原理什么是ECR磁控溅射？ECR磁控溅射（Electron Cyclotron Resonance Magnetron Sputtering）是一种常用的薄膜制备技术，它利用电子回旋共振效应和磁控溅射技术相结合，能够在低温下制备高质量的薄膜。

下面将介绍ECR磁控溅射的工作原理及其应用。

电子回旋共振效应电子回旋共振效应是指当带有准确频率的外加射频电场作用于等离子体中自由电子时，电子会在磁场的引导下形成一个稳定的轨道运动。

这种回旋共振现象可以让电子获得足够的能量和速度，从而具备溅射衬底表面的能力。

磁控溅射技术磁控溅射是利用电子轨道高度控制的特点，通过磁场将惰性气体（如氩气）离子化，形成等离子体，并加速氩离子轰击靶材产生溅射。

溅射的靶材会被氩离子击中并释放出原子或分子，然后在真空中沉积到衬底表面形成薄膜。

ECR磁控溅射原理ECR磁控溅射利用强大的射频电磁场与静磁场相互作用，使电子在磁场中回旋共振，得到足够的能量后，将能量传递给惰性气体成为等离子体。

在等离子体的作用下，靶材表面的原子或分子被离子击中并溅射，最终形成薄膜。

ECR磁控溅射的优势•低温制备：ECR磁控溅射的工作温度相对较低，可以制备高熔点材料薄膜。

•高纯度薄膜：由于只有靶材物质被击中溅射，薄膜的纯度较高。

•高沉积速率：ECR磁控溅射能够提供较高的离子能量和流密度，导致较高的沉积速率。

•薄膜质量优良：ECR磁控溅射制备的薄膜具有较高的致密性、较好的附着力和较小的残余应力。

ECR磁控溅射的应用ECR磁控溅射技术广泛应用于微电子器件、光学薄膜、磁性薄膜、超硬涂层等领域。

各种功能薄膜的制备都可以采用ECR磁控溅射技术进行，如导电膜、阻障膜、光学反射膜等，满足了不同应用领域对薄膜性能要求的多样化需求。

ECR磁控溅射技术的发展不仅拓展了薄膜制备的领域，还为多种先进功能材料的研究提供了强有力的工具和手段。

未来随着技术的不断进步和应用领域的不断拓展，ECR磁控溅射必将发挥更加重要的作用。

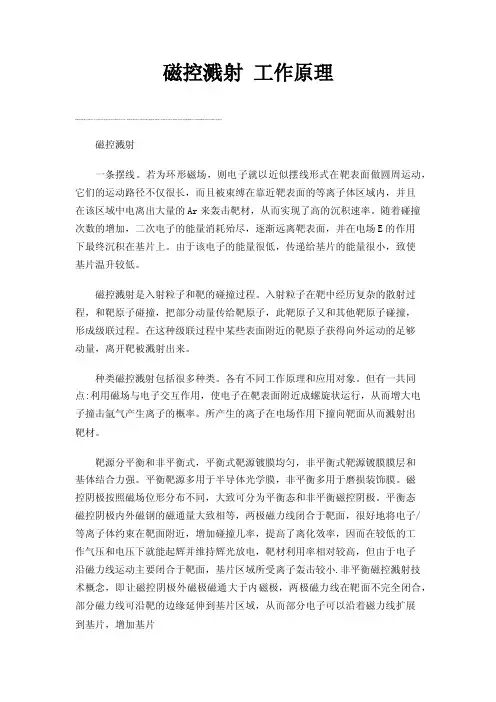

磁控溅射工作原理磁控溅射一条摆线。

若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar来轰击靶材，从而实现了高的沉积速率。

随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。

由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。

磁控溅射是入射粒子和靶的碰撞过程。

入射粒子在靶中经历复杂的散射过程，和靶原子碰撞，把部分动量传给靶原子，此靶原子又和其他靶原子碰撞，形成级联过程。

在这种级联过程中某些表面附近的靶原子获得向外运动的足够动量，离开靶被溅射出来。

种类磁控溅射包括很多种类。

各有不同工作原理和应用对象。

但有一共同点:利用磁场与电子交互作用，使电子在靶表面附近成螺旋状运行，从而增大电子撞击氩气产生离子的概率。

所产生的离子在电场作用下撞向靶面从而溅射出靶材。

靶源分平衡和非平衡式，平衡式靶源镀膜均匀，非平衡式靶源镀膜膜层和基体结合力强。

平衡靶源多用于半导体光学膜，非平衡多用于磨损装饰膜。

磁控阴极按照磁场位形分布不同，大致可分为平衡态和非平衡磁控阴极。

平衡态磁控阴极内外磁钢的磁通量大致相等，两极磁力线闭合于靶面，很好地将电子/等离子体约束在靶面附近，增加碰撞几率，提高了离化效率，因而在较低的工作气压和电压下就能起辉并维持辉光放电，靶材利用率相对较高，但由于电子沿磁力线运动主要闭合于靶面，基片区域所受离子轰击较小.非平衡磁控溅射技术概念，即让磁控阴极外磁极磁通大于内磁极，两极磁力线在靶面不完全闭合，部分磁力线可沿靶的边缘延伸到基片区域，从而部分电子可以沿着磁力线扩展到基片，增加基片磁控溅射区域的等离子体密度和气体电离率.不管平衡非平衡，若磁铁静止，其磁场特性决定一般靶材利用率小于30%。

为增大靶材利用率，可采用旋转磁场。

但旋转磁场需要旋转机构，同时溅射速率要减小。

磁控溅射镀膜原理磁控溅射镀膜是一种常用的薄膜制备技术，其原理是利用磁场和电场的作用，将固体靶材溅射成离子，然后沉积在基底表面形成薄膜。

这种技术在光学薄膜、电子器件、光电子器件等领域有着广泛的应用。

下面将详细介绍磁控溅射镀膜的原理。

1. 溅射过程。

在磁控溅射镀膜中，首先将固体靶材置于真空室内，然后通过加热或者其他方式使靶材表面产生蒸汽，同时加入惰性气体，如氩气。

随后，通过加高压力或者磁场的作用，使得靶材表面的原子或分子被击出，形成离子流。

这些离子流在电场的作用下被加速，并沉积在基底表面，形成薄膜。

2. 磁场的作用。

磁场在磁控溅射镀膜中起着至关重要的作用。

磁场可以使得离子流在靶材表面形成环形轨道，从而增加了离子的平均自由程，提高了溅射效率。

此外，磁场还可以调控离子的能量和方向，使得薄膜的成分和结构得以控制。

3. 电场的作用。

电场同样对磁控溅射镀膜有着重要的影响。

电场可以加速离子流，提高溅射速率，同时还可以调控离子的能量和方向，从而影响薄膜的成分和结构。

此外，电场还可以在基底表面引入静电吸附力，促进薄膜的成核和生长。

4. 薄膜的性能。

通过磁控溅射镀膜制备的薄膜具有优良的性能。

由于溅射过程中离子能量较高，因此薄膜的致密性和结晶度较高，具有较好的机械性能和化学稳定性。

同时，磁控溅射还可以制备多层膜和合金膜，从而实现多种功能的薄膜材料。

总结。

磁控溅射镀膜是一种重要的薄膜制备技术，其原理是利用磁场和电场的作用，将固体靶材溅射成离子，然后沉积在基底表面形成薄膜。

磁场和电场在溅射过程中起着至关重要的作用，影响着薄膜的成分和结构。

通过磁控溅射制备的薄膜具有优良的性能，具有着广泛的应用前景。

磁控溅射法制备薄膜原理介绍磁控溅射法（Magnetron sputtering）是一种常用的薄膜制备技术。

通过溅射材料表面的原子或离子，将其沉积在基底表面，形成所需的薄膜。

本文将详细介绍磁控溅射法制备薄膜的原理、操作步骤以及其在工业和科研中的应用。

磁控溅射法原理磁控溅射法利用磁控电子束对溅射材料进行轰击，使其释放出离子或原子，然后通过磁场引导这些离子或原子运动，并沉积在基底表面。

主要原理包括：溅射、离子化、束流调制以及沉积等过程。

溅射溅射是磁控溅射法的核心过程，其基本原理是利用高能离子或原子轰击溅射靶材表面，使溅射材料从靶材上脱落，并在经过磁场引导后沉积在基底上。

溅射材料的选择对薄膜质量和性能有重要影响。

离子化离子化是通过加速电压将气体轰击成离子。

常用的气体有氩气、氙气等，其离子化过程是由靶材上脱落的原子或分子迅速与气体分子碰撞，产生离子。

束流调制束流调制是通过磁场控制离子或原子运动轨迹，使其保持较高的能量和较小的散射角度，提高薄膜沉积速率和均匀性。

沉积沉积是将离子或原子沉积在基底表面，形成薄膜的过程。

沉积速率、沉积温度和沉积时间等因素会影响薄膜的结构和性能。

操作步骤磁控溅射法制备薄膜的操作步骤包括溅射室准备、真空抽取、靶材装载、参数调节、离子清洗、薄膜沉积等。

溅射室准备在开始溅射制备薄膜之前，需要清洁溅射室，并确保各个部件都处于良好状态。

同时，调整靶材位置和磁场强度，以便实现高质量的溅射过程。

真空抽取将溅射室进行真空抽取，以排除其内部的气体和杂质。

真空程度通常需要达到纳帕级别或更高，以确保薄膜制备过程不受外界气体的干扰。

靶材装载将待溅射的靶材装载至溅射室，并固定在相应的位置上。

靶材的选择应根据所需薄膜的组成和性能来确定。

参数调节根据所需薄膜的要求，调节溅射气体流量、溅射功率、离子能量和沉积速率等参数。

不同的参数会对薄膜的成分、结构和性能产生不同的影响。

离子清洗在沉积薄膜之前，常常需要进行离子清洗，以去除基底表面的气体和杂质。

射频磁控溅射原理射频磁控溅射是一种化学气相沉积技术，用于在基板上制备薄膜。

它基于电磁学原理，利用磁场的作用将离子引导到目标表面，以产生化学反应。

本文将详细介绍射频磁控溅射的工作原理和用途。

1. 工作原理射频磁控溅射的工作原理可以分为四个步骤：预处理、溅射、沉积和热处理。

首先，在预处理步骤中，基板被清洗，并通过降温系统使其表面温度保持在低温状态。

这是为了确保基板表面的预处理化学物质可以很好地与基板表面结合。

接下来，在溅射步骤中，在溅射室中加入气体，例如氧气或氮气，为后续的热处理步骤提供压力。

在第三步中，利用射频（高频）源产生的电场，使靶材表面产生等离子体，并通过与五极磁场相互作用，导致靶材表面被剥离或磨损。

这使得靶材上的材料以原子形式释放出来，飞入气氛中并在基板上形成薄膜。

靶材的组成材料不同，溅射出来的薄膜成分也会有所不同。

在最后一步中，薄膜被放入热处理器中进行退火处理，使其在化学和结构上更均匀，从而提高膜层的性能和质量。

这个步骤也可以通过改变沉积参数来调整膜层的成分、厚度和形态。

2. 应用领域射频磁控溅射技术已广泛应用于太阳能、平板显示器、光伏、半导体、磁存储器件、信息技术和生物医药等领域。

在太阳能领域，射频磁控溅射被用来合成硅薄膜太阳能电池。

这是一种非晶硅薄膜太阳能电池，其制备过程比传统的硅单晶太阳能电池简化了很多。

在平板显示器领域，射频磁控溅射技术可用于制备电极、蓝色和绿色LED材料和透明导电膜。

在光伏领域，射频磁控溅射技术已被广泛应用于制备无机电子材料，如铜铟硒薄膜太阳能电池的镀铜铟（CIGS）薄膜。

在半导体领域，射频磁控溅射可用来制备氮化硅（SiN）和氧化钼（MoOx）等复合材料，其应用于排放氯气的腐蚀加工中。

在磁存储器件领域，射频磁控溅射被用来制备磁性材料和多层膜形式的磁头。

在信息技术领域，射频磁控溅射可用于制备铜导体和多层器件的集成线路。

在生物医药领域，射频磁控溅射技术已被用于制备金属表面蛋白质以用于制造活性原蛋白。
