磁控溅射定义和原理

磁控溅射的原理及应用1. 什么是磁控溅射磁控溅射是一种常用的薄膜沉积技术，通过利用磁场将材料原子或离子从靶材表面释放出来，形成一个薄膜层，沉积在基底表面上的一种方法。

这种方法可以在真空环境中进行，可以用于各种材料包括金属、合金、氧化物等。

2. 磁控溅射的原理磁控溅射的原理基于带电粒子在磁场中的运动规律。

溅射系统通常由一个靶材和一个基底组成，它们被放置在真空室中。

磁控溅射的过程包括以下几个步骤：1.靶材表面被离子轰击，其中的原子或离子被释放出来。

2.磁场控制离子在真空室中的运动轨迹。

3.基底表面上的原子或离子吸附并形成一个薄膜层。

这个过程中，磁场是十分重要的。

磁场会引导离子沿着特定的轨迹运动，使得离子沉积在基底的特定位置上。

磁场还可以控制离子的能量和方向，从而影响薄膜的性质和微结构。

3. 磁控溅射的应用磁控溅射是一种多功能的薄膜沉积技术，广泛应用于各种领域。

3.1 表面涂层磁控溅射可以用于向基底表面沉积各种薄膜层。

这些薄膜层可以具有不同的功能，如防腐、耐磨、导电等。

它们可以用于改善材料的性能和外观。

3.2 光学薄膜磁控溅射可以制备高质量的光学薄膜。

这些薄膜可以应用于光学器件，如镜片、滤光片、反射镜等。

因为磁控溅射是在真空环境中进行的，所以这些光学薄膜可以具有良好的光学性能。

3.3 金属薄膜磁控溅射可以制备金属薄膜。

这些薄膜可以具有高导电性和优良的机械性能，可用于电子器件、导电材料等领域。

3.4 磁性材料磁控溅射还可以制备磁性材料薄膜。

这些薄膜可以具有特定的磁性性能，如高矫顽力、高饱和磁感应强度等。

它们可以应用于磁存储器件、传感器等领域。

4. 总结磁控溅射是一种重要的薄膜沉积技术，通过利用磁场控制离子运动和沉积位置，可以制备各种功能薄膜。

它在表面涂层、光学薄膜、金属薄膜和磁性材料等领域有着广泛的应用。

磁控溅射技术的发展，为材料科学和工程领域提供了新的可能性，为各种应用提供了高性能的薄膜材料。

磁控溅射技术的原理及应用1. 磁控溅射技术简介磁控溅射技术是一种常用的薄膜沉积技术，通过将金属靶材溅射生成粒子或原子，在表面形成均匀且致密的薄膜覆盖层。

磁控溅射技术具有高效、环保、可控厚度等特点，广泛应用于材料科学、半导体制造、光学镀膜等领域。

2. 磁控溅射技术的原理磁控溅射技术基于电离溅射原理，通过磁场控制靶材离子的行为，使其垂直击打到靶材表面，从而产生溅射现象。

主要的原理包括以下几个方面：•靶材电离：在磁控溅射设备中，将靶材通电，使其产生离子。

电离的方式包括直流电离、射频电离等，通过电离可使靶材中的金属原子或粒子脱离束缚并形成等离子体。

•磁场控制：通过磁铁或电磁铁产生磁场，使得等离子体中的离子在磁场的作用下呈现螺旋轨道运动。

磁场对离子运动的控制可改变其飞行路径，使其垂直击打到靶材表面，并增加溅射效率。

•沉积膜形成：靶材表面被离子击打后，产生大量的金属原子或粒子，它们在靶材表面扩散并沉积形成均匀的薄膜。

溅射过程中的离子能量、离子束流密度等参数的调控可以影响薄膜的组成、结构和性能。

3. 磁控溅射技术的应用磁控溅射技术具有广泛的应用领域和潜力，主要包括以下几个方面：3.1 材料科学•薄膜制备：磁控溅射技术可以制备各种材料的薄膜，如金属薄膜、氧化物薄膜、氮化物薄膜等。

这些薄膜具有良好的致密性和附着力，在材料科学领域中起着重要作用。

•合金制备：通过磁控溅射技术，可以将两种或多种材料溅射在一起，制备出各种复合材料或合金。

这些合金具有独特的力学、电磁等性能，广泛应用于航空航天、汽车制造等领域。

3.2 半导体制造•集成电路制备：磁控溅射技术可以制备半导体材料的薄膜，作为集成电路的关键材料。

薄膜的制备过程中可以调控其成分和结构，从而改变其电学、光学等性能，满足集成电路的需求。

•光罩制备：在半导体工艺中，磁控溅射技术还可以制备光罩。

光罩是半导体制造中的重要工艺设备，用于制作集成电路的图案，对半导体工艺的精度和稳定性要求非常高。

中文名称：磁控溅射英文名称：magnetron sputtering定义：在二极溅射中增加一个平行于靶表面的封闭磁场，借助于靶表面上形成的正交电磁场，把二次电子束缚在靶表面特定区域来增强电离效率，增加离子密度和能量，从而实现高速率溅射的过程。

百科名片: 磁控溅射是为了在低气压下进行高速溅射，必须有效地提高气体的离化率。

通过在靶阴极表面引入磁场，利用磁场对带电粒子的约束来提高等离子体密度以增加溅射率的方法。

工作原理:磁控溅射的工作原理是指电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar正离子和新的电子；新电子飞向基片，Ar离子在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。

在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似于磁控溅射一条摆线。

若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar 来轰击靶材，从而实现了高的沉积速率。

随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。

由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。

磁控溅射是入射粒子和靶的碰撞过程。

入射粒子在靶中经历复杂的散射过程，和靶原子碰撞，把部分动量传给靶原子，此靶原子又和其他靶原子碰撞，形成级联过程。

在这种级联过程中某些表面附近的靶原子获得向外运动的足够动量，离开靶被溅射出来。

种类磁控溅射包括很多种类。

各有不同工作原理和应用对象。

但有一共同点：利用磁场与电场交互作用，使电子在靶表面附近成螺旋状运行，从而增大电子撞击氩气产生离子的概率。

所产生的离子在电场作用下撞向靶面从而溅射出靶材。

靶源分平衡和非平衡式，平衡式靶源镀膜均匀，非平衡式靶源镀膜膜层和基体结合力强。

磁控溅射的名词解释磁控溅射是一种现代先进的薄膜制备技术，它利用离子化的金属原子或分子沉积在材料表面形成均匀而致密的薄膜。

这项技术的应用领域广泛，包括电子元件、太阳能电池、显示器、传感器等，具有优异的薄膜质量和高度可控的成膜过程。

磁控溅射的工艺过程如下：首先，将待沉积的金属或合金样品（称为目标材料）放置在真空室中，并设定适当的工艺参数，如沉积速率、温度等。

然后，通过将真空室抽成一定的真空度，以便在真空中进行溅射。

接下来，施加一定强度的磁场，并在目标素材表面附近放置一个靶极。

这样，当氩离子加速到一定能量后，撞击目标材料表面，使得它释放出离子化的金属原子或分子。

最后，这些离子化的金属原子在磁场的作用下，被引导到基板材料表面，形成一层薄膜。

磁控溅射的独特之处在于其高度可控的薄膜成膜过程。

通过调节工艺参数，例如沉积时间、温度、压力和靶极材料等，可以获得不同的薄膜性质，如厚度、硬度、晶粒度等。

此外，磁场的存在使得目标材料释放出的离子在沉积过程中更易定向，使薄膜成膜更加均匀。

这种可控性不仅能够满足各种应用需求，还可以优化薄膜的功能和性能。

磁控溅射技术具有重要意义的一个方面是其在电子工业中的广泛应用。

在集成电路和芯片制造过程中，磁控溅射可以制备金属导线、电极和隔离层等薄膜元件，用于电路的连接和保护。

此外，磁控溅射还可以制备透明导电膜，用于触摸屏、液晶显示器和光伏电池等光电器件。

这些应用不仅要求薄膜成膜的高质量和可控性，还需要满足特定的电学、光学和机械性能标准。

在太阳能电池领域，磁控溅射可以利用其高度可控的薄膜成膜技术制备多层结构的太阳能电池薄膜。

这种薄膜可以有效吸收和转换太阳光的能量，并将其转化为电能。

磁控溅射技术的应用使得太阳能电池具有更高的光电转换效率和更长的寿命，为可再生能源的发展提供了有力支持。

磁控溅射技术也在光学镀膜领域得到广泛应用。

通过沉积抗反射膜、反射膜和分光镜片等薄膜，可以优化光的传输和反射等特性，提高光学设备的性能和效率。

磁控溅射技术磁控溅射技术（MagnetronSputtering）是一种工艺技术，它可以将物质的激素部分转化成独立的离子，并将其射射到待涂层物体表面上，从而使得涂层物体表面形成一层薄膜。

磁控溅射技术被广泛应用于光学、电子、机械设备、制药设备、光通信等行业，是当今高科技领域研发设计的重要手段之一。

磁控溅射技术原理磁控溅射技术是一种将原子或分子能量值降低，使其出现球形高电荷状态，再以特殊的磁场配合电磁场，使之发出离子流，再将其射向待涂层物体表面，从而形成薄膜的一种物理沉积技术。

磁控溅射通常使用氩气或其它气体作为原料，采用高频电源充电，直流源来作用在特殊的磁场之中，形成电磁场作用于放电管内，使空气中的氩气分子离子化，形成加速离子，经过磁场的钙卡位作用，在被涂层表面上沉积成为薄膜。

磁控溅射技术优势磁控溅射技术具有诸多优势，其中最重要的优势是它可以生产出高精度涂层，涂层形貌相对较好，表面粗糙度低，具有良好的界面结构，在结构上可以产生变形和裂缝，从而改善其性能。

另外，由于磁控溅射技术本身的特性，它可以有效的改善层间的粗糙度、表面粗糙度等，使其表面进一步得到改善，从而提高涂层膜的性能。

此外，磁控溅射技术具有操作简单、速度快、改善特性及低成本等优势。

磁控溅射技术的应用磁控溅射技术在当今社会的应用十分广泛，它可以用于制造射频集成电路、宽带光缆、光学组件等电子元件，以及滤光片、反光镜、薄膜开关等光电子器件等。

此外，磁控溅射技术还可用于制造高性能的压电器件、高性能的催化剂和特殊材料等。

磁控溅射技术还可以用于核壳结构和整体结构的复合材料涂层，以及空间舱体、大型塔台等涂装，使其具备良好的抗腐蚀性、绝缘性以及机械特性等特性。

结论磁控溅射技术是一种物理沉积技术，其原理是形成一种电磁场作用于放电管，使其出现高电荷状态，然后形成加速离子，最后将其射向待涂层物体表面，从而形成薄膜。

磁控溅射技术具有生产高精度涂层、良好的表面粗糙度，改善特性及低成本等优势，在光学、电子、机械设备、制药设备以及光通信领域有着广泛的应用，是一项重要的技术。

磁控溅射技术磁控溅射原理：电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞，电离出大量的氩离子和电子，电子飞向基片。

氩离子在电场的作用下加速轰击靶材，溅射出大量的靶材原子，呈中性的靶原子（或分子）沉积在基片上成膜。

二次电子在加速飞向基片的过程中受到磁场洛仑磁力的影响，被束缚在靠近靶面的等离子体区域内，该区域内等离子体密度很高，二次电子在磁场的作用下围绕靶面作圆周运动，该电子的运动路径很长，在运动过程中不断的与氩原子发生碰撞电离出大量的氩离子轰击靶材，经过多次碰撞后电子的能量逐渐降低，摆脱磁力线的束缚，远离靶材，最终沉积在基片上。

磁控溅射就是以磁场束缚和延长电子的运动路径，改变电子的运动方向，提高工作气体的电离率和有效利用电子的能量。

电子的归宿不仅仅是基片，真空室内壁及靶源阳极也是电子归宿。

但一般基片与真空室及阳极在同一电势。

磁场与电场的交互作用（ E X B drift）使单个电子轨迹呈三维螺旋状，而不是仅仅在靶面圆周运动。

至于靶面圆周型的溅射轮廓，那是靶源磁场磁力线呈圆周形状形状。

磁力线分布方向不同会对成膜有很大关系。

在E X B shift机理下工作的不光磁控溅射，多弧镀靶源，离子源，等离子源等都在次原理下工作。

所不同的是电场方向，电压电流大小而已。

真空镀膜过程均匀性真空镀膜过程非常复杂，由于镀膜原理的不同分为很多种类，仅仅因为都需要高真空度而拥有统一名称。

所以对于不同原理的真空镀膜，影响均匀性的因素也不尽相同。

并且均匀性这个概念本身也会随着镀膜尺度和薄膜成分而有着不同的意义。

薄膜均匀性的概念：1.厚度上的均匀性，也可以理解为粗糙度，在光学薄膜的尺度上看（也就是1/10波长作为单位，约为100A），真空镀膜的均匀性已经相当好，可以轻松将粗糙度控制在可见光波长的1/10范围内，也就是说对于薄膜的光学特性来说，真空镀膜没有任何障碍。

但是如果是指原子层尺度上的均匀度，也就是说要实现10A甚至1A的表面平整，是现在真空镀膜中主要的技术含量与技术瓶颈所在，具体控制因素下面会根据不同镀膜给出详细解释。

磁控溅射法原理
磁控溅射法是一种常用的薄膜制备技术，它通过利用磁场控制离子在真空中运动来实现材料离子化和沉积。

磁控溅射法的基本原理如下：首先，通过加热材料将其转化为蒸气或离子状态。

随后，通过在真空室中施加磁场，使得磁场力线和离子运动方向垂直，从而形成所谓的“磁镜效应”。

这种磁镜效应可以阻止离子撞击到溅射靶材表面，从而使溅射源中的原子以准平行的方式射出。

在磁控溅射过程中，靶材的离子化和溅射是基于靶材与离子的相互作用力。

当离子击中靶材表面时，一部分离子将被散射回真空室中，形成所谓的“背景气体”。

而另一部分离子则进一步穿透靶材表面，将表面的原子或分子击出，并沉积在底板上形成薄膜。

这种沉积过程可以得到均匀、致密、具有良好结晶性的薄膜。

磁控溅射法有许多优点，例如可以控制薄膜的成分、结构和性能；可以在各种材料上制备薄膜；具有较高的沉积速率和较好的沉积效率等。

因此，磁控溅射法被广泛应用于各种领域，如光学、电子、材料科学等。

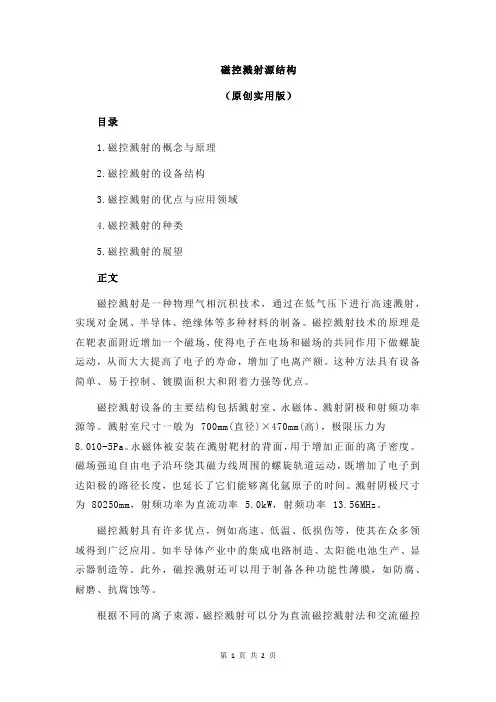

磁控溅射源结构（原创实用版）目录1.磁控溅射的概念与原理2.磁控溅射的设备结构3.磁控溅射的优点与应用领域4.磁控溅射的种类5.磁控溅射的展望正文磁控溅射是一种物理气相沉积技术，通过在低气压下进行高速溅射，实现对金属、半导体、绝缘体等多种材料的制备。

磁控溅射技术的原理是在靶表面附近增加一个磁场，使得电子在电场和磁场的共同作用下做螺旋运动，从而大大提高了电子的寿命，增加了电离产额。

这种方法具有设备简单、易于控制、镀膜面积大和附着力强等优点。

磁控溅射设备的主要结构包括溅射室、永磁体、溅射阴极和射频功率源等。

溅射室尺寸一般为 700mm(直径)×470mm(高)，极限压力为8.010-5Pa。

永磁体被安装在溅射靶材的背面，用于增加正面的离子密度。

磁场强迫自由电子沿环绕其磁力线周围的螺旋轨道运动，既增加了电子到达阳极的路径长度，也延长了它们能够离化氩原子的时间。

溅射阴极尺寸为 80250mm，射频功率为直流功率 5.0kW，射频功率 13.56MHz。

磁控溅射具有许多优点，例如高速、低温、低损伤等，使其在众多领域得到广泛应用。

如半导体产业中的集成电路制造、太阳能电池生产、显示器制造等。

此外，磁控溅射还可以用于制备各种功能性薄膜，如防腐、耐磨、抗腐蚀等。

根据不同的离子束源，磁控溅射可以分为直流磁控溅射法和交流磁控溅射法。

其中，直流磁控溅射法使用直流电源，而交流磁控溅射法使用交流电源。

这两种方法在实际应用中具有各自的优势和特点，需要根据具体需求进行选择。

总的来说，磁控溅射技术在材料制备领域具有广泛的应用前景。

磁控溅射仪原理磁控溅射仪是一种常用的薄膜制备设备，通过磁场控制离子轰击金属靶材，使其表面的原子或分子脱离并沉积在基底上，形成薄膜。

本文将从磁控溅射仪的工作原理、设备结构和应用领域等方面进行介绍。

一、工作原理磁控溅射仪的工作原理基于磁场对离子的控制作用，主要分为两个步骤：离子轰击和薄膜沉积。

1.离子轰击：磁控溅射仪中的离子源会通过电弧加热金属靶材，将其表面的原子或分子释放出来。

同时，通过在靶材周围设置磁场，可以使电弧产生的离子在磁力的作用下形成一个束流，并加速到高能量状态。

这些高能量的离子会轰击靶材表面，使其表面的原子或分子脱离。

2.薄膜沉积：离子轰击靶材表面释放的原子或分子会在真空中飞行一段距离，然后沉积在基底上形成薄膜。

为了控制薄膜的厚度和均匀性，通常在离子轰击和薄膜沉积过程中会控制离子束的能量和轰击时间。

二、设备结构磁控溅射仪通常由离子源、靶材、基底和真空室等组件构成。

1.离子源：离子源是磁控溅射仪中最关键的组件之一，它通过电弧加热靶材，产生离子束。

离子源的设计和选择会直接影响到薄膜的质量和性能。

2.靶材：靶材是被溅射的金属材料，通常是高纯度的金属靶材。

靶材的选择取决于所需薄膜的成分和性质。

3.基底：基底是薄膜沉积的载体，可以是玻璃、金属或其他材料。

基底的选择和处理也会对薄膜的质量和性能产生影响。

4.真空室：真空室是磁控溅射仪中的一个重要部分，用于提供高真空环境，防止氧气等杂质对薄膜的影响。

三、应用领域磁控溅射仪广泛应用于各个领域的薄膜制备，具有以下几个优点：1.多种材料可溅射：磁控溅射仪可以处理多种材料，包括金属、合金、氧化物、硅、硫化物等，因此在材料选择上具有较大的灵活性。

2.薄膜质量高：磁控溅射制备的薄膜具有良好的致密性和平坦度，可以满足高质量薄膜的需求。

3.控制精度高：通过调节离子束的能量和轰击时间，可以对薄膜的厚度和成分进行精确控制。

4.应用广泛：磁控溅射仪制备的薄膜在光学、电子学、磁学、显示器件等领域都有广泛的应用，如光学薄膜、导电薄膜、磁性薄膜等。

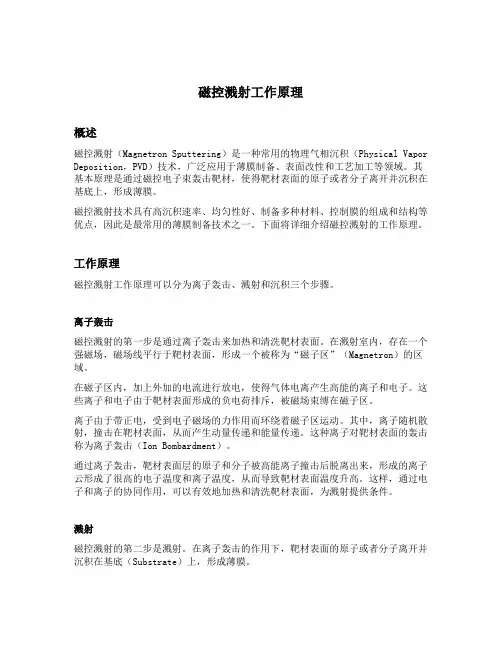

磁控溅射工作原理概述磁控溅射（Magnetron Sputtering）是一种常用的物理气相沉积（Physical Vapor Deposition，PVD）技术，广泛应用于薄膜制备、表面改性和工艺加工等领域。

其基本原理是通过磁控电子束轰击靶材，使得靶材表面的原子或者分子离开并沉积在基底上，形成薄膜。

磁控溅射技术具有高沉积速率、均匀性好、制备多种材料、控制膜的组成和结构等优点，因此是最常用的薄膜制备技术之一。

下面将详细介绍磁控溅射的工作原理。

工作原理磁控溅射工作原理可以分为离子轰击、溅射和沉积三个步骤。

离子轰击磁控溅射的第一步是通过离子轰击来加热和清洗靶材表面。

在溅射室内，存在一个强磁场，磁场线平行于靶材表面，形成一个被称为“磁子区”（Magnetron）的区域。

在磁子区内，加上外加的电流进行放电，使得气体电离产生高能的离子和电子。

这些离子和电子由于靶材表面形成的负电荷排斥，被磁场束缚在磁子区。

离子由于带正电，受到电子磁场的力作用而环绕着磁子区运动。

其中，离子随机散射，撞击在靶材表面，从而产生动量传递和能量传递。

这种离子对靶材表面的轰击称为离子轰击（Ion Bombardment）。

通过离子轰击，靶材表面层的原子和分子被高能离子撞击后脱离出来，形成的离子云形成了很高的电子温度和离子温度，从而导致靶材表面温度升高。

这样，通过电子和离子的协同作用，可以有效地加热和清洗靶材表面，为溅射提供条件。

溅射磁控溅射的第二步是溅射。

在离子轰击的作用下，靶材表面的原子或者分子离开并沉积在基底（Substrate）上，形成薄膜。

在离子轰击下，靶材表面的原子或分子以大质量和能量的方式离开，而且在离开靶材表面后会继续以直线运动的方式迁移到其余的区域。

穿过透过装置的挡板后，原子或分子由于气体的散射作用而形成等离子体。

在离子轰击的同时，溅射的粒子由于撞击靶材表面而形成溅射云，其中的原子或分子穿过透过装置形成的孔洞，并在基底上沉积。

磁控溅射属于等离子体镀膜的原理一、磁控溅射技术概述磁控溅射技术是一种常用的薄膜制备技术，广泛应用于光学薄膜、电子器件、陶瓷材料等领域。

它利用磁场作用下的等离子体来制备薄膜，具有高附着力、高镀率、均匀性好等优点。

二、磁控溅射镀膜原理磁控溅射镀膜的原理基于溅射效应和电子轰击效应。

在磁控溅射设备中，将待镀物作为靶材，通过高能粒子轰击靶材表面，使靶材表面的原子或分子脱离，形成等离子体。

然后，利用磁场的作用，将等离子体中的离子引导到待镀物表面，形成均匀的薄膜。

三、磁控溅射工艺过程磁控溅射工艺一般包括预处理、溅射镀膜和后处理三个步骤。

1. 预处理：在进行磁控溅射镀膜之前，需要对待镀物进行表面清洁和处理。

常用的预处理方法有超声波清洗、溶剂清洗、离子清洗等，这些方法可以有效去除表面的杂质和氧化物，提高薄膜附着力。

2. 溅射镀膜：在预处理完成后，将待镀物和靶材放置在真空室中，通过抽气将真空度提高到一定程度。

然后，在电弧放电或射频场的作用下，使靶材表面的原子或分子脱离，形成等离子体。

通过调节磁场的强度和方向，控制离子的运动轨迹，使其沉积在待镀物表面，形成均匀的薄膜。

3. 后处理：在薄膜形成后，需要进行后处理以提高薄膜的性能。

后处理包括退火、氧化、抛光等步骤，可以改善薄膜的结晶性、致密性和光学性能。

四、磁控溅射技术的优势与其他薄膜制备技术相比，磁控溅射技术具有以下优势：1. 高附着力：由于磁控溅射过程中离子能量较高，使得薄膜与基底之间的结合更紧密，附着力更强。

2. 高镀率：磁控溅射技术可以实现较高的镀率，镀膜速度快，可以提高生产效率。

3. 均匀性好：通过调节磁场的强度和方向，可以控制离子的运动轨迹，使薄膜在待镀物表面均匀沉积。

4. 可控性强：磁控溅射技术可以通过调节工艺参数，如气压、离子能量、靶材成分等，来控制薄膜的组成、结构和性能。

五、磁控溅射技术在实际应用中的例子磁控溅射技术在光学薄膜、电子器件和陶瓷材料等领域有着广泛的应用。

磁控溅射技术的原理及应用磁控溅射技术是一种非常重要的材料加工技术，它在现代工业制造领域中被广泛应用。

磁控溅射技术的原理比较复杂，需要结合物理学知识和材料科学知识才能够深入理解。

下面，我们将从原理、应用和优缺点等方面来分析磁控溅射技术。

一、磁控溅射技术的原理磁控溅射技术的核心原理是，在高真空下，利用离子轰击的原理使靶材表面的原子或分子离开，形成高速运动的原子团，然后以高速度击打到所需要涂覆的材料表面，与另一组原子或分子相碰撞，并沉积成薄膜层。

磁控溅射技术的溅射源主要由靶材、基底和磁场组成。

当高纯度的气体在真空室内电离后，离子会在靶材表面束缚，形成一个带正电荷的等离子体潮流，进入强磁场的作用下，靶材上的非离子原子或分子就会沿用聚变的道理抛射出去，进而形成一个离子束，成为靶材的溅射。

当基底和溅射源靶材相对静止时，基底上的沉积物层就会开始形成。

因此，在磁控溅射技术中，溅射过程控制好磁场强度和靶材等离子体激发能量是非常重要的。

二、磁控溅射技术的应用磁控溅射技术的应用范围非常广泛，主要应用在金属、合金、半导体材料的表面修饰和通过涂层改善材料表面性能来达到特殊的功能和应用。

涂层厚度可从几纳米到数百纳米改变。

(1) 太阳能光伏在太阳能光伏中，磁控溅射技术被广泛应用。

可以通过沉积一层光谱选择层来增加光吸收，在应用中产生光电性能提高，并延长光电池的寿命。

此外，磁控溅射技术制备的透明导电电极，可以大幅提高太阳能电池的效率和环保性能。

(2) 光学加工磁控溅射技术用于光学加工领域。

可以制备一种极细的金属纤维单丝，这种金属纤维单丝可以做为微型光学的部件，如光纤中介面。

纤维自身具有一定的弯曲、拉伸和扭曲能力，便于融合和加工成三维微机械结构，做成微型光学元件、微型透镜和扫描电子显微镜等。

(3) 电子和半导体技术磁控溅射技术可以制备各种电子和半导体材料，例如氧化物、铜铝金属等等。

在半导体器件和电子元件中使用磁控溅射技术，可以获得高精度和超薄膜的电池、LED、CRT以及开关电源等电子元件。

真空磁控溅射技术磁控溅射是目前应用最广泛的一种溅射沉积方法。

它是在二极直流溅射的基础上，在靶表面附近增加一个磁场。

电子由于受电场和磁场的作用，做螺旋运动，大大提高了电子的寿命，增加了电离产额，从而放电区的电离度提高，即离子和电子的密度增加。

放电区的有效电阻变小，电压下降。

另外放电区集中在靶表面，放电区中的离子密度高，所以入射到靶表面的离子密度大大提高，因而溅射产额大大增加。

也就是磁场控制溅射方式。

所谓溅射(sputtering)是指被加速的正离子轰击阴极（靶）表面时，将自身的能量传给阴极表面的原子，原子离开阴极沉积在基体上。

是动量传递过程。

利用溅射现象沉积薄膜的技术称溅射沉积技术。

溅射理论：公认的是碰撞理论，入射离子与固体表面原子发生弹性碰撞后，将其中一部分能量给了原子，该原子的动能超过它与其他原子形成的势垒（对金属约5--10ev)时，原子就会从晶格点阵碰出，形成离位原子，又与其他附近原子发生反复碰撞--联级碰撞。

当原子动能超过结合能（1--6ev)时，原子离开表面进入真空室沉积在设置的基体上，形成薄膜。

入射正离子轰击固体表面后除产生原子外，还有其他现象产生，主要是原子和电子。

原子沉积在基体上形成薄膜，电子用来维持辉光放电的继续。

产生原子的多少用溅射产额（S)表示。

一、溅射产额及其影响因素溅射产额--单位离子入射到表面后产生的原子数，单位：原子数/离子，也叫溅射率或溅射系数。

决定阴极被剥离的速度，并在很大程度上决定薄膜的沉积速率。

溅射产额与入射离的能量、质量、种类、入射角度及被溅材料的种类有关。

1、溅射产额与入射离子的关系：1）与入射离子种类的关系：对于同一种被溅材料，当轰击离子的质量增加时，溅射产额随之增加，而且最大溅射产额出现在周期表惰性气体上；2）与入射离子能量的关系：在入射离子的能量很低的一个范围内，没有或者几乎没有溅射发生，随着离子能量的增加，溅射产额也增加，当能量继续增加超过某一个值时，溅射产额不但不增加反而还要下降（S=0时的最高能量称为溅射的域值能量，一般为10--30ev）；3）与离子入射角的关系：当入射角从0°（离子垂直入射到靶面）逐渐增加时，最初的溅射产额（S)也随之增加，当达到某一值（Al为75°）时，S达到最大，角度再增加S反而下降，至90°时，溅射产额下降到零。

磁控溅射的基本原理
磁控溅射是一种常用的表面涂层技术，其基本原理是利用磁场控制金属靶材的粒子运动，使其与气体离子发生碰撞，从而产生溅射现象。

具体来说，磁控溅射系统通常由以下几个组件构成：金属靶材、磁控源、工作气体、基底材料和真空腔体。

首先，靶材作为溅射的源头，通常是由所需涂层材料制成。

磁控源则通过施加磁场，使靶材表面的金属原子形成粒子流，这个粒子流称为溅射束。

施加磁场的目的是聚焦和加速溅射粒子，提高溅射效率。

然后，工作气体被引入真空腔体中，并与磁控源产生的溅射束发生碰撞。

这个工作气体通常是惰性气体，如氩气，它的作用是激发靶材表面的金属原子，并将其释放到气氛中。

释放的金属原子很快与基底材料表面的原子结合，形成所需的涂层。

基底材料可以是任何需要被涂层的物体表面，如金属件、玻璃器皿等。

通过控制溅射时间和气氛控制等参数，可以调节涂层的厚度和质量。

总的来说，磁控溅射的基本原理是利用磁场控制金属靶材的溅射束，使其与工作气体发生碰撞并释放金属原子，从而形成涂层。

这一技术在材料加工、光学涂层、硬质涂层等领域有着广泛的应用。

磁控溅射的基本原理磁控溅射（Magnetron Sputtering）是一种常用的薄膜沉积技术，它利用磁场作用下带电粒子与靶材表面碰撞的原理，将靶材上的原子或分子从靶材表面剥离，并沉积在基板上，形成所需厚度的薄膜。

下面将详细介绍磁控溅射的基本原理。

磁控溅射的基本原理可以分为三个过程：离子的生成，离子的传递和离子的沉积。

首先是离子的生成。

在磁控溅射的装置中，有一个靶材和一个被溅射物质传递靶表面的惰性气体（如氩气）的环境。

当引入氩气后，通过高频或直流的电压，靶材上的电子和离开靶材的惰性气体分子相互碰撞，产生等离子体。

在等离子体中，极少数氩气离子经过碰撞获得足够的能量，径直飞向靶材表面，并撞击靶材表面的原子或分子。

接下来是离子的传递。

在磁控溅射的装置中，靶材和基板之间存在一个较大的电势差，离开靶材的离子被电场加速，并通过磁场的约束，在磁场中做环状运动。

这个磁场通常由两组磁铁产生，其中一组产生定向的磁场，另一组产生短距离的磁场。

定向的磁场使离子在垂直于靶表面的方向上形成拉平的运动轨迹，而短距离的磁场使离子在平面上做环状运动。

这样，离子在磁控溅射装置中可以延长从靶材到基板的传输时间，增加碰撞次数，提高沉积效率。

最后是离子的沉积。

离子在经过磁场约束后，到达基板表面。

由于离子的能量较高，当离子与基板表面的原子或分子相碰撞时，会将靶材上的原子或分子剥离并沉积在基片上，形成薄膜。

同时，由于基板表面上的原子或分子还存在较高的热振动能量，使得沉积的原子或分子可以有效地扩散到基板的表面，并与其他原子或分子相互结合，形成致密的薄膜结构。

总的来说，磁控溅射的基本原理是利用磁场作用下的离子传输和离子的沉积过程。

通过调节磁场强度、气体压强、靶材和基板的距离等参数，可以控制离子能量和角度等，从而实现对薄膜沉积过程的精确控制。

磁控溅射技术具有高沉积速率、较高的沉积温度、良好的薄膜质量和较好的控制能力等优点，在光电、显示、信息存储和微电子等领域得到了广泛应用。

磁控溅射电源的作用
一、磁控溅射原理
磁控溅射是利用磁场约束等离子,使其螺旋运动而获得较高离子化率和离子密度,并利用磁场聚集等离子轰击靶材,使靶材原子溅射到基体上形成薄膜的过程。

二、磁控溅射电源的组成
磁控溅射电源主要由直流电源、匹配电路、电磁线圈等组成。

直流电源为系统提供直流电能,匹配电路实现加载阻抗的匹配,电磁线圈产生磁场。

三、磁控溅射电源的主要功能
1. 提供稳定的直流放电电压,维持等离子体的正常放电。

2. 通过调节放电参数,控制等离子体密度和能量。

3. 电力匹配,提高系统的电能传输效率。

4. 为电磁线圈供电,形成磁场,约束和聚集等离子。

四、磁控溅射电源的重要性
磁控溅射电源的输出电压波形稳定、匹配效果好,直接影响磁场的形成、等离子体的激发与控制,进而影响溅射过程中的离子激发、靶材溅射和薄膜沉积。

因此电源的性能直接关乎磁控溅射过程的稳定性。

五、磁控溅射电源的发展趋势
提高稳定性、灵活可控、高效匹配是电源发展的重点。

开发脉冲电源、中频电源等新型电源,实现过程控制;研发先进匹配电路,提高系统效率。
