防震台及屏蔽网技术参数

6吨振动台参数指标表

摘要：

1.产品简介

2.主要参数

3.适用范围

4.产品特点

5.使用与维护

正文：

一、产品简介

6 吨振动台是一款适用于各类工程、科学研究和产品测试的振动试验设备，主要用于测试产品在振动环境下的性能和耐久性。该设备具有较高的承载能力和稳定的振动性能，可满足不同行业的振动试验需求。

二、主要参数

1.承载能力：6 吨

2.振动频率：5-5000 转/分钟

3.振动幅度：0-20mm

4.电源电压：380V，50Hz

5.设备尺寸：1500mm×1200mm×1000mm

三、适用范围

6 吨振动台广泛应用于汽车、航空航天、电子、家电、建材、医药等行业。可用于测试产品的耐振动性能、结构强度、装配牢固度、防松性能等。 四、产品特点

1.采用高品质振动电机，运行稳定，噪音低。

2.独立的控制台，操作方便，安全可靠。

3.采用弹簧隔离减振，减少设备运行时对地面的影响。

4.可根据用户需求定制不同尺寸和参数的振动台。

五、使用与维护

1.在使用前，应检查振动台的承载能力是否符合被测试产品的重量。

2.启动设备前，确保控制台处于关闭状态，以免误操作造成设备损坏。

3.设备运行时，不得擅自离开工作岗位，以免发生意外。

4.定期对设备进行检查和维护，保持设备的正常运行。

5.使用结束后，关闭电源，并将设备清洁干净，以延长设备使用寿命。

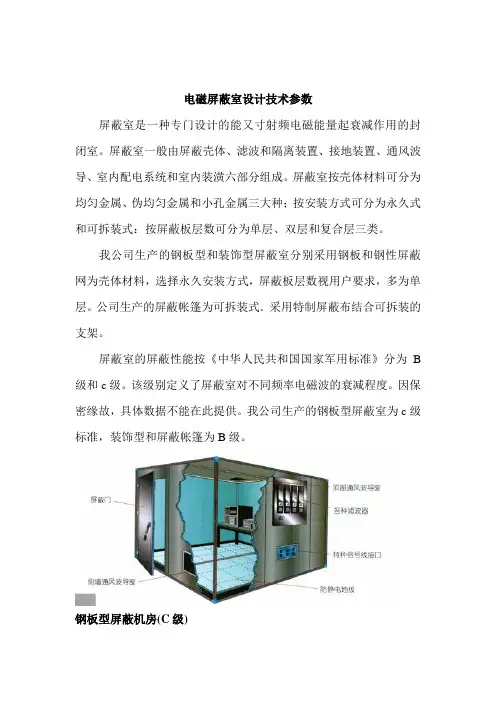

电磁屏蔽室设计技术参数

屏蔽室是一种专门设计的能又寸射频电磁能量起衰减作用的封闭室。屏蔽室一般由屏蔽壳体、滤波和隔离装置、接地装置、通风波导、室内配电系统和室内装潢六部分组成。屏蔽室按壳体材料可分为均匀金属、伪均匀金属和小孔金属三大种；按安装方式可分为永久式和可拆装式：按屏蔽板层数可分为单层、双层和复合层三类。

我公司生产的钢板型和装饰型屏蔽室分别采用钢板和钢性屏蔽网为壳体材料，选择永久安装方式，屏蔽板层数视用户要求，多为单层。公司生产的屏蔽帐篷为可拆装式．采用特制屏蔽布结合可拆装的支架。

屏蔽室的屏蔽性能按《中华人民共和国国家军用标准》分为B级和c级。该级别定义了屏蔽室对不同频率电磁波的衰减程度。因保密缘故，具体数据不能在此提供。我公司生产的钢板型屏蔽室为c级标准，装饰型和屏蔽帐篷为B级。

钢板型屏蔽机房(C级) 公司在传统钢板型屏蔽室的基础上进行技术革新，在国内首次便用氩弧焊接技术以提高屏蔽室的屏蔽效果和耐久性．并率先解决了室内安装空调和电话的技术问题，提高了屏蔽用性，方便用户。

钢板型屏蔽室外观 钢板型屏蔽室内观

装饰型屏蔽办公室(B级)

装饰型屏蔽室是公司在国内首创产品，解决了钢板屏蔽室固有的办公环境封闭压抑的问题，为用户提供与普通办公室环境相同，但同时具备电磁防护、防泄密等屏蔽效能的新型办公室、会议室、会客室等，在市场上深受用户的欢迎。

装饰型屏蔽办公室 装饰型屏蔽办公室

屏蔽帐篷

屏蔽帐篷是公司近期开发的新产品。适用于野外作战指挥、保密通讯等。类型、规格可按用户需求制作，具有重量轻、安装拆卸简单、携带方便(便携式手提箱两个)等特点。

角振动台参数

角振动台是用于模拟地震或其他动态环境下的物体振动行为的实验设备。具体的角振动台参数可以因不同的设备和厂商而有所差异，以下是一些常见的角振动台参数：

1. 振动模式：角振动台通常能够执行单轴或多轴振动，例如单轴水平振动、双轴水平振动、三轴振动等。振动模式的选择取决于具体的实验需求。

2. 最大振幅：指角振动台能够达到的最大振动幅度，通常以角度或位移表示。

3. 频率范围：角振动台能够调节的振动频率范围，通常以赫兹（Hz）表示。

4. 最大载荷：指角振动台能够承受的最大负荷重量，通常以千克（kg）表示。

5. 控制方式：角振动台的控制方式可以是手动操作、计算机控制或自动化控制，具体取决于设备的设计和功能。

6. 控制精度：角振动台的控制系统的精度，通常以百分比或小数表示，展示了设备能够准确控制振动参数的程度。

7. 振动频率调节方式：角振动台的振动频率可通过手动旋钮、数字面板或计算机软件进行调节。具体的方式取决于设备类型和控制系统。

8. 附加功能：一些角振动台可能还具备其他附加功能，例如自动报警、振动信号记录、振动幅度衰减等。 需要注意的是，以上参数只是一些常见的示例，具体的角振动台参数可能会因设备型号、厂商和性能要求而有所不同。建议您向具体的角振动台供应商或厂商咨询，以获取更详细和准确的参数信息。

精品文档，值得拥有

1 / 4

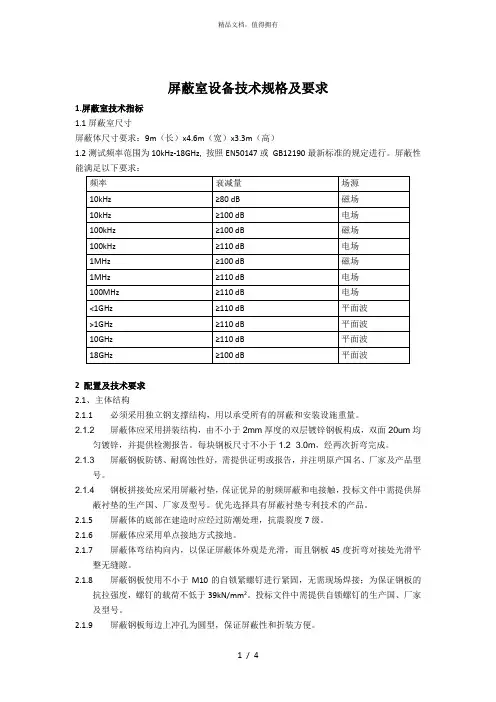

屏蔽室设备技术规格及要求

1.屏蔽室技术指标

1.1屏蔽室尺寸

屏蔽体尺寸要求：9m（长）x4.6m（宽）x3.3m（高）

1.2测试频率范围为10kHz-18GHz, 按照EN50147或 GB12190最新标准的规定进行。屏蔽性能满足以下要求：

频率 衰减量 场源

10kHz ≥80 dB 磁场

10kHz ≥100 dB 电场

100kHz ≥100 dB 磁场

100kHz ≥110 dB 电场

1MHz ≥100 dB 磁场

1MHz ≥110 dB 电场

100MHz ≥110 dB 电场

<1GHz ≥110 dB 平面波

>1GHz ≥110 dB 平面波

10GHz ≥110 dB 平面波

18GHz ≥100 dB 平面波

2 配置及技术要求

2.1、主体结构

2.1.1 必须采用独立钢支撑结构，用以承受所有的屏蔽和安装设施重量。

2.1.2 屏蔽体应采用拼装结构，由不小于2mm厚度的双层镀锌钢板构成，双面20um均匀镀锌，并提供检测报告。每块钢板尺寸不小于1.2×3.0m，经两次折弯完成。

2.1.3 屏蔽钢板防锈、耐腐蚀性好，需提供证明或报告，并注明原产国名、厂家及产品型号。

2.1.4 钢板拼接处应采用屏蔽衬垫，保证优异的射频屏蔽和电接触，投标文件中需提供屏蔽衬垫的生产国、厂家及型号。优先选择具有屏蔽衬垫专利技术的产品。

2.1.5 屏蔽体的底部在建造时应经过防潮处理，抗震裂度7级。

2.1.6 屏蔽体应采用单点接地方式接地。

2.1.7 屏蔽体弯结构向内，以保证屏蔽体外观是光滑，而且钢板45度折弯对接处光滑平整无缝隙。

2.1.8 屏蔽钢板使用不小于M10的自锁紧螺钉进行紧固，无需现场焊接；为保证钢板的抗拉强度，螺钉的载荷不低于39kN/mm2。投标文件中需提供自锁螺钉的生产国、厂家及型号。

2.1.9 屏蔽钢板每边上冲孔为圆型，保证屏蔽性和折装方便。 精品文档，值得拥有
