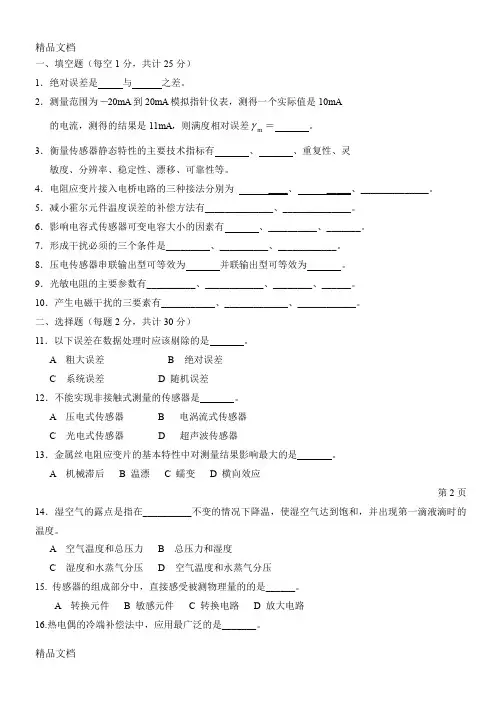

精品文档 一、填空题（每空1分，共计25分）
1．绝对误差是 与 之差。
2．测量范围为－20mA到20mA模拟指针仪表，测得一个实际值是10mA
的电流，测得的结果是11mA，则满度相对误差m＝ 。
3．衡量传感器静态特性的主要技术指标有 、 、重复性、灵
敏度、分辨率、稳定性、漂移、可靠性等。
4．电阻应变片接入电桥电路的三种接法分别为 ____、 _____、______________。
5．减小霍尔元件温度误差的补偿方法有______________、______________。
6．影响电容式传感器可变电容大小的因素有 、__________、_______。
7．形成干扰必须的三个条件是_________、__________、____________。
8．压电传感器串联输出型可等效为 并联输出型可等效为 。
9．光敏电阻的主要参数有__________、____________、________、______。
10．产生电磁干扰的三要素有___________、_____________、____________。
二、选择题（每题2分，共计30分）
11．以下误差在数据处理时应该剔除的是 。
A 粗大误差 B 绝对误差
C 系统误差 D 随机误差
12．不能实现非接触式测量的传感器是 。
A 压电式传感器 B 电涡流式传感器
C 光电式传感器 D 超声波传感器
13．金属丝电阻应变片的基本特性中对测量结果影响最大的是 。
A 机械滞后 B 温漂 C 蠕变 D 横向效应
《传感器与检测技术》课程试题答案
题号 一 二 三 四 五 总分
得分
一、填空（20%）
1，电容式传感器可用于 、
、
和 、
等非电物理量的检测。
2，测量位移的传感器有 、
、
和
等很多种。
3，光电器件有
、 、
及 和
五种。
4，干扰信号的耦合方式有 、 、
和 四种。
5，热电偶的测量电路形式主要有 、
、 等几种。
二、名词解释（20%）
1，外光电效应
2，莫尔条纹
3，热电效应
4，引用相对误差
5，光电流
三、判断题(10%)
1，虽然直接测量简单且快速，但在高精度检测中还是不常使用。( )
2，传感器的稳定性是指其输入量不变时输出量随时间的变化情况。( )
3，有一个电阻式传感器，它在量程为±50mV范围内的最大绝对误差是0.2mV，则其非线性误差应该是2%。( )
4，几个热电偶并联可提高测温灵敏度。( )
5，热电势的大小主要取决于热电偶回路的接触电势。( )
四、问答题（30%）
1，信号处理要达到的目有哪些？（10%）
姓名
学号
班级
装
订
线
2，测量电桥的工作方式有哪几种？各有什么特点？（10%）
3，说明光敏电阻的基本原理、常用类型及其特点。（10%）

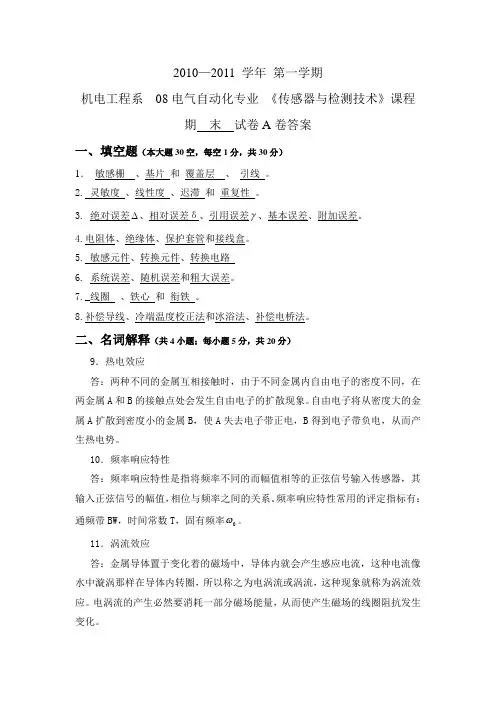

2010—2011 学年 第一学期
机电工程系 08电气自动化专业 《传感器与检测技术》课程
期 末 试卷A卷答案
一、填空题（本大题30空，每空1分，共30分）
1． 敏感栅 、基片 和 覆盖层 、 引线 。
2. 灵敏度 、线性度 、迟滞 和 重复性 。
3. 绝对误差、相对误差δ、引用误差、基本误差、附加误差。
4.电阻体、绝缘体、保护套管和接线盒。
5. 敏感元件、转换元件、转换电路
6. 系统误差、随机误差和粗大误差。
7._线圈 、铁心 和 衔铁 。
8.补偿导线、冷端温度校正法和冰浴法、补偿电桥法。
二、名词解释（共4小题；每小题5分，共20分）
9．热电效应
答：两种不同的金属互相接触时，由于不同金属内自由电子的密度不同，在两金属A和B的接触点处会发生自由电子的扩散现象。自由电子将从密度大的金属A扩散到密度小的金属B，使A失去电子带正电，B得到电子带负电，从而产生热电势。
10．频率响应特性
答：频率响应特性是指将频率不同的而幅值相等的正弦信号输入传感器，其输入正弦信号的幅值，相位与频率之间的关系。频率响应特性常用的评定指标有：通频带BW，时间常数T，固有频率0。
11．涡流效应
答：金属导体置于变化着的磁场中，导体内就会产生感应电流，这种电流像水中漩涡那样在导体内转圈，所以称之为电涡流或涡流，这种现象就称为涡流效应。电涡流的产生必然要消耗一部分磁场能量，从而使产生磁场的线圈阻抗发生变化。 12．光电效应
答：光电效应分为内光电效应和外光电效应。在光线照射时，物体的导电性能发生改变的现象称为内光电效应，如光电二极管、光敏电阻等；在光线照射时，物体内的电子逸出物体表面的现象称为外光电效应，如光电管、光电倍增管等。
三、简答题（共3小题，每题10分，共30分）
13.简述霍尔电动势产生的原理。
答：1879年霍尔发现：在通有电流的金属板上加一个强磁场，当电流方向与磁场方向垂直时在与电流和磁场都垂直的金属板的两表面间出现电动势差，这个现象称为霍尔效应，这个电动势差称为霍尔电动势，其成因可用带电粒子在磁场中所受到的洛仑兹力来解释。
1 《传感器与检测技术》 试卷及答案
姓名： 学号： 班级： 成绩：
一. 选择题(每题1分,共计18分)
1．通常用热电阻测量（ C ）
A．电阻 B．扭矩 C．温度 D．压力
2．反射式电涡流传感器激磁线圈的电源是（ C ）
A．直流 B．工频交流 C．高频交流
3．差动变压器式传感器的结构形式很多，其中应用最多的是（ C ）
A．变间隙式 B．变面积式 C．螺丝管式
4．通常用电容式传感器测量（ B ）
A．电容量 B．加速度 C．电场强度 D．交流电压
5．利用热电偶测温条件是（ C ）
A．分别保持热电偶两端温度恒定
B．保持热电偶两端温差恒定
C．保持热电偶冷端温度恒定
D．保持热电偶热端温度恒定
6．电阻应变片的初始电阻有多种，其中用的最多的是（ B ）
A．60Ω B．120Ω C．200Ω D．240Ω
7．在工程技术中，通常用电感式传感器测量（ C ）
A．电压 B．磁场程度 C．位移 D．速度
8．我国使用的铂热电阻的测量范围是（ A ）
A．-200～850℃ B．-50～850℃ C．-200～150℃ D．-200～650℃
9．涡流传感器的工作原理是基于（ D ）
A．热阻效应 B．霍尔效应 C．光电效应 D．电磁效应
10．铜电阻测温线性好、价廉，其测温范围为（ C ）
A．-50℃～50℃ B．0℃～100℃ C．-50℃～150℃ D．-100℃～100℃ 2 11．被测对象温度为300℃左右，实验室有以下几种规格的温度计，试从提高测量精度
的角度出发，合理选择其中之一（ B ）
A．量程800℃，精度等级1级 B．量程400℃，精度等级1.5级
C．量程600℃，精度等级1.5级 D．量程500℃，精度等级2.5级
12．热电偶中产生热电势的条件是（ B ）
A．两热电极材料相同 B．两热电极材料不同 C．两热电极的两端温度相同
