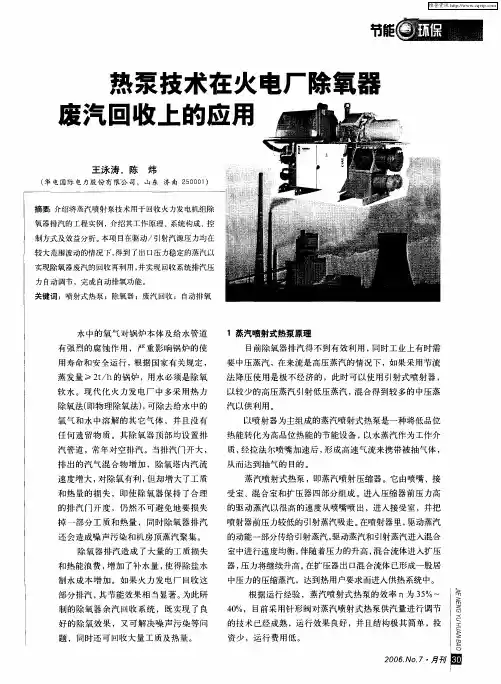

热泵技术在火电厂除氧器
废汽回收上的应用
王泳涛，陈炜 ｉ 娜 （华电国际电力股份有限公司，山东济南２５０００１） 摘要介绍将蒸汽喷射泵技术用于回收火力发电机组除 氧器排汽的工程实例，介绍其工作原理、系统构成、控 制方式及效益分析。本项目在驱动／引射汽源压力均在 较大范围波动的情况下，得到了出口压力稳定的蒸汽以 实现除氧器废汽的回收再利用，并实现回收系统排汽压 力自动调节，完成自动排氧功能。 关键词：喷射式热泵；除氧器；废汽回收；自动排氧
水中的氧气对锅炉本体及给水管道 有强烈的腐蚀作用，严重影响锅炉的使 用寿命和安全运行，根据国家有关规定， 蒸发量≥２ｔ／ｈ的锅炉，用水必须是除氧 软水。现代化火力发电厂中多采用热力 除氧法（ＵＰ物理除氧法），可除去给水中的 氧气和水中溶解的其它气体，并且没有 任何遗留物质。其除氧器顶部均设置排 汽管道，常年对空排汽。当排汽门开大， 排出的汽气混合物增加，除氧塔内汽流 速度增大，对除氧有利，但却增大了工质 和热量的损失，即使除氧器保持了合理 的排汽门开度，仍然不可避免地要损失 掉一部分工质和热量，同时除氧器排汽 还会造成噪声污染和机房顶蒸汽聚集。 除氧器排汽造成了大量的工质损失 和热能浪费，增加了补水量，使得除盐水 制水成本增加。如果火力发电厂回收这 部分排汽，其节能效果相当显著。为此研 制的除氧器余汽回收系统，既实现了良 好的除氧效果，又可解决噪声污染等问 题，同时还可回收大量工质及热量。 １蒸汽喷射式热泵原理 目前除氧器排汽得不到有效利用，同时工业上有时需 要中压蒸汽，在来流是高压蒸汽的情况下，如果采用节流 法降压使用是极不经济的，此时可以使用引射式喷射器， 以较少的高压蒸汽引射低压蒸汽，混合得到较多的中压蒸 汽以供利用。 以喷射器为主组成的蒸汽喷射式热泵是一种将低品位 热能转化为高品位热能的节能设备，以水蒸汽作为工作介 质，经拉法尔喷嘴加速后，形成高速气流来携带被抽气体， 从而达到抽气的目的。 蒸汽喷射式热泵，即蒸汽喷射压缩器。它由喷嘴、接 受室、混合室和扩压器四部分组成。进入压缩器前压力高 的驱动蒸汽以很高的速度从喷嘴喷出，进入接受室，并把 喷射器前压力较低的引射蒸汽吸走。在喷射器里，驱动蒸汽 的动能一部分传给引射蒸汽，驱动蒸汽和引射蒸汽进入混合 室中进行速度均衡，伴随着压力的升高，混合流体进入扩压 器，压力将继续升高。在扩压器出ＩＺｌ混合流体已形成一股居 中压力的压缩蒸汽，达到热用户要求而进入供热系统中。 根据运行经验，蒸汽喷射式热泵的效率Ｔ１为３５％～ ４０％，目前采用针形阀对蒸汽喷射式热泵供汽量进行调节 的技术已经成熟，运行效果良好，并且结构极其简单，投 资少，运行费用低。 ２００６．Ｎｏ ７・月千ｑ
暖通空调领域新能源热泵技术的应用
摘要：随着我国社会的不断发展，人民大众的环保意识也在持续提升，新能源理念在社会很多领域都得到了一定的渗透。在行业中，暖通空调一直都是能源消耗以及环境污染的主要方面，为了改善这一问题，必须对传统的设计理念进行更新，紧紧把握可持续发展的要求，如此才能促进我国新能源的持续发展。热泵技术本身运行时需要消耗一部分能量，挖掘环境介质中进一步储存的能量等，进行综合性的温度利用等，将热泵装置的损耗降到最低，使热泵节能技术得到更好的发展。文章详细地对热泵技术的原理、应用和节能措施等进行了介绍，旨在促进新能源热泵技术的合理应用。
关键词：暖通空调；新能源；热泵技术
引言
热泵技术本质上作为一种增加热量的装置，热泵能够输送热量，使其从低温环境送至高温区域。热泵技术自身运行时消耗部分能源，有效挖掘环境介质中储存的能量，综合利用温度，降低热泵装置的功耗，使其供热量消耗降至原有的1/3，成为热泵节能应用的关键。
1热泵技术应用原理
1.1供暖原理
供暖是能源热泵技术的主要作用之一。供暖工作主要依靠制冷剂、压缩器、冷凝器等几部分相互作用完成。在供暖工作开始前，要做好前期工作。应当在热泵系统中的制冷回路中放入适量的制冷剂，为供暖工作提供原料。检查热泵系统的电路设备，因为整个热泵系统的各个设备都是通过电流驱动，在通电之后，压缩机就开始运转。压缩机的主要作用是将制冷剂压缩成高压高温气体，在通电之后就开始高速运行，其在运行过程中所产生的强大吸力会将制冷剂转化吸入压缩机进行压缩，并使其成为高温高压气体。冷凝器在供暖过程中主要起到冷凝作用。冷凝器可以使制冷剂成为制冷液体，并将其输送到蒸发器中。传热系统与蒸发器是相互连接的，蒸发器中的制冷液体可以通过压缩器吸收传热系统的热量，最终实现热交换。一般情况下，通过热交换后，会形成90℃的高温气体，再通过冷凝器将热量输入到空调的终端。
1.2 制冷原理
热泵的制冷原理与供暖原理具有相似之处，然而在制冷过程中，空调的终端和传热系统的连接需要利用转换阀完成。在制冷过程中，传热系统与冷凝器连接在一起，而不是蒸发器。在热交换过程中，实现室内的热空气的连接需要利用冷凝器与地下水来完成，最终实现热交换。在制冷环节中，蒸发器也是至关重要的。系统所产生的热量主要是通过蒸发器吸收，液态的制冷剂可通过吸收的热量转变成气态的制冷剂，并且不断循环往复，最终完成制冷。节约能源、降低排放量是新能源热泵的最大优势，在进行制冷时，居民所用的生活用水就可以使用热泵系统产生的热量加热，在此过程中，不仅减少了热量的浪费，还降低了其他能量的损耗。
热泵回收电厂余热供暖的节能技术分析
王 静
（新汶矿业集团泰兴物业有限责任公司，山东新泰２７１２１９）
摘要：文章在传统的热电联产基础上，利用热泵回收冷却塔散失的热量，对循环水余热回收供暖进行了可行 性分析，阐述了循环水余热回收供暖的节能措施以及节能效果。 关键词：热泵；循环水；余热回收；热电联产；热泵供热技术；制冷系数 中图分类号：ＴＭ６２１ 文献标识码：Ａ 文章编号：１００９—２３７４（２０１１）３１—０１４５—０３
随着全球工业化的发展，“节能”和“环保”日
益成为人类发展所关注的焦点。如何提高我国中小型
热电企业的综合能源利用效率并降低环境污染，已成
为当前热电行业急需解决的主要问题之一。对于电厂
来讲，通常使循环冷却水经过冷却塔（凉水池）冷却
降温后循环使用，冷却塔释放了大量的热被直接排放
到大气中，造成能源的浪费以及对环境的热污染，这
是电厂综合利用热效率低的主要原因之一，也是电厂
和节能工作者关注的焦点。
一、热电联产存在的问题 热电联产是指发电厂既生产电能，又利用汽轮发 电机产生的蒸汽对用户供热的生产方式，是同时生产
电能和热能的工艺过程，比分别生产电和热能要节约
很多燃料。由于热电联产的能源利用效率相对较高，
因此已成为我国北方城镇采暖的主要热源形式。
（一）传统的热电联产换热方式 新矿集团中心区集中供热系统于２００３年１１月建成 投产，包括３．６ｋｍ蒸汽管道，７．５ｋｍ一次高温水管道，
四、结语 川气东送管线建设采取“三同时”管理方式，通
过对沿线水土保持综合治理，有效地控制和减少新 增水土流失，给项目管理带来了意想不到的效果，截
至２００９年１０月５日，川气东送水工保护已经完成混凝 土３．２２万ｍ。，浆砌石ｌ７２．６３万ｍ ，植被恢复６６９．１１２
万ｍ ，植被恢复指数达到１００％，水土流失治理面积 ２６１８．８６万ｍ ，尤其在２００９年的特大雨水中经受住了考
验，遏制项目建设对区域水土资源的破坏，保护和恢 和中心站等三个汽一水换热站、五个水一水换热站。
回收循环水余热的热泵供热系统热力性能探析
摘要：能源是社会各界得以持续发展的重要因素，但由于社会发展速度过快，导致我国能源处于短缺趋势，对此，我国提出诸多节能策略，并越发关注火电厂回收循环水余热资源。为切实实现节能减排目标，本文以回收循环水余热的热泵供水系统为核心，先行提出该系统的技术类型，继而指明该系统的实现方式与参数设计，最后针对该系统展开性能探析。
关键词：回收循环水余热；热泵供热系统；热力性能
引言：针对回收循环水余热设计热泵供热系统，不仅可以彻底缓解电厂综合供热排汽机组剩余热源不足的各种现实利用问题,有利于有效率地减轻电厂处于大气环境气候变化中的压力。因此,对电厂能源循环综合利用供热水源的低压余热回收能源综合加以进行低压余热回收并对综合循环利用进行技术管理是目前有效提高火力发电厂综合供热机组能源循环综合利用管理效率的重要实用技术手段。
一、回收循环水余热的热泵供热系统技术类型
1.开闭循环类型
（1）开式循环，方法就是能够把水的运动分成两部分,一部分水运动的工作在一个冷却塔内部正常循环磨房,其余2水将被分配给单位的热泵低温热回收垃圾的工作,导致冷却一座塔的正常操作循环池结合，实现热泵中央电循环的新型电容器饮用水,打开自动循环运行方式的电厂、饮用水的总体质量在所有参与开式循环发电厂通常要求相对较高,但由于特定周期的操作步骤是相对简单和方便,这个操作模式主要用于具体的日常周期。（2）闭式循环，将要求其重新设计建立一个冷凝器循环设备或原新电厂冷凝器设备修改,使其具有双侧可转变为一种新的循环装置式运行周期模式。在这种双面操作循环中，会在循环中发挥不同的作用。厂内循环饮用水的一侧流入上层塔，而厂内循环饮用水的另一侧则流经热塔和泵循环。
2.真空类型
（1）双侧运行，凝汽器两边同时运行时，冷凝器在所有水回收天然气和电力将在同一时间横向热网,但只有部分双边回用气和水可以同时或先后进入到两个单边回用或上沿冷却水流进塔内。这种双边横向回跑自动控制的操作方式被称为双压式，可以在两边运行一个负膜回跑压缩式冷凝器，该双侧背侧自动控制操作模式不仅使其运行时有效循环，且两侧背侧压力一致，同时它还能有效地使循环水和电可以同时在两边运行，达到最佳的加热工作负荷和环境热状态。（2）单侧运行，凝汽器在运行时热侧开,整个网络的双向循环气体和水热凝汽器就一边走进两个网络侧侧面操作控制,根据航线的双边机引擎分别通过两个单边和双边运动使水的气体和水或流入塔正在下沉。这种称为凝汽器侧背运行自动控制操作方式，也可以叫做侧背运行压缩式凝汽器,两个负面背单边和双边吸入压缩功能的电容和热处理的更多细节见效果密切相关,最节能的方法,特别是在双背压电容会增加冷却区,这样可以有效地提高凝汽器传热,和背压的电容器产生强大的力量,这样,传热温差的增加对传热有不利影响。
