中考物理生活用电专项测试题（解析版）一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体B. 家庭电路中，插座和各用电器之间是并联的C. 家庭电路中，用电器的开关可以任意安装在火线或零线上D. 家里的空气开关跳了闸，一定是电路中的总功率过大【答案】D【解析】【解答】解：A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A错误；B、家庭电路中，插座和各用电器之间是并联的，故B正确；C、为了开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故C错误；D、空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个：短路或总功率过大，故D错误；故选D．【分析】（1）使用试电笔时，手只有接触笔尾金属体，测电笔才能使用；（2）家庭电路中各用电器是并联的；（3）家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连；（4）家庭电路漏电保护器跳闸，可能是发生的短路，也可能是有漏电的位置，还可能是总功率过大．2．小茜家新购住房刚装修完毕，家中部分照明电路如图所示。

验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间熄灭了，她用验电笔分别测试了图中插座的两个孔，发现验电笔都发光。

她断开开关S，再次用验电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）A. 测试两孔时验电笔都发光B. 测试两孔时验电笔都不发光C. 只有测试左边的孔时验电笔才发光D. 只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】（1）闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线与零线不能构成通路．可能是火线断路，也可能是零线断路；（2）灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连，故是因为图中的零线断路；（2）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光，接触右孔时，氖管照常发光．故答案为：D.【分析】本题考查家庭电路的连接和故障判断．当开关闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连．当开关断开时，左孔切断了火线，再接触左孔，氖管不发光．3．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为：D。

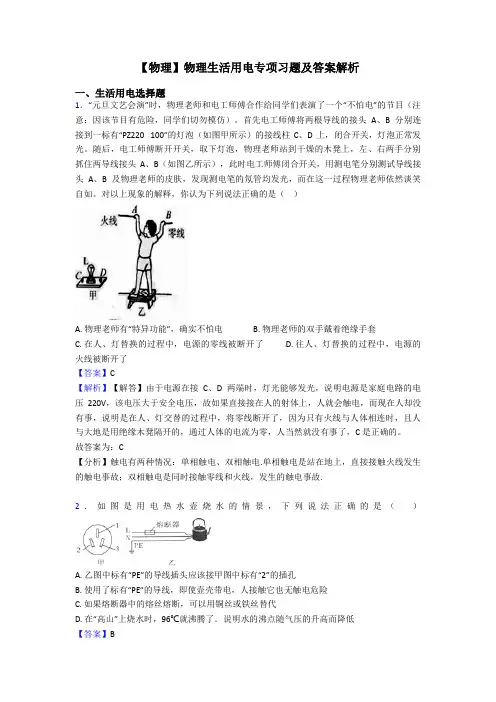

【物理】物理生活用电专项习题及答案解析一、生活用电选择题1．“元旦文艺会演”时，物理老师和电工师傅合作给同学们表演了一个“不怕电”的节目（注意：因该节目有危险，同学们切勿模仿）。

首先电工师傅将两根导线的接头A、B分别连接到一标有“PZ220100”的灯泡（如图甲所示）的接线柱C、D上，闭合开关，灯泡正常发光。

随后，电工师傅断开开关，取下灯泡，物理老师站到干燥的木凳上，左、右两手分别抓住两导线接头A、B（如图乙所示），此时电工师傅闭合开关，用测电笔分别测试导线接头A、B及物理老师的皮肤，发现测电笔的氖管均发光，而在这一过程物理老师依然谈笑自如。

对以上现象的解释，你认为下列说法正确的是（）A. 物理老师有“特异功能”，确实不怕电B. 物理老师的双手戴着绝缘手套C. 在人、灯替换的过程中，电源的零线被断开了D. 往人、灯替换的过程中，电源的火线被断开了【答案】C【解析】【解答】由于电源在接C、D两端时，灯光能够发光，说明电源是家庭电路的电压220V，该电压大于安全电压，故如果直接接在人的射体上，人就会触电，而现在人却没有事，说明是在人、灯交替的过程中，将零线断开了，因为只有火线与人体相连时，且人与大地是用绝缘木凳隔开的，通过人体的电流为零，人当然就没有事了，C是正确的。

故答案为：C【分析】触电有两种情况：单相触电、双相触电.单相触电是站在地上，直接接触火线发生的触电事故；双相触电是同时接触零线和火线，发生的触电事故.2．如图是用电热水壶烧水的情景，下列说法正确的是（）A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C. 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D. 在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低【答案】B【解析】【解答】解：AB、据图可知，PE线是地线，所以应该与用电器的外壳相连，即防止外壳带电使人触电，故“PE”的导线插头应该接甲图中标有“1”的插孔，使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险，故A错误，B正确；C、熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替，故C错误；D、在“高山”上烧水时，96℃就沸腾了．说明水的沸点随着高度的增加而降低，故D错误；故选B．【分析】（1）三脚插头的最上面的脚与用电器的外壳相连，且与对应三孔插座的地线相连；（2）熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替；（3）大气压随着高度的增加而减小；3．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（）A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路【答案】 A【解析】【解答】解：A、灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故A正确；BD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故BD错；C、开关接触不良，A点不能连接火线，不会使氖管发光，故C错；故选A．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光．4．如图所示的物理现象涉及的物理知识正确的是（）A. 电风扇工作时主要将电能转化为机械能B. 家庭电路中的电能表是测量电流做功快慢的C. 法拉第根据图示电磁感应的原理制成了电动机D. 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线【答案】A【解析】【解答】解：A、电风扇工作时，消耗了电能，得到了机械能，因此将电能转化为了机械能；故A正确；B、电能表是测量家庭电路消耗电能多少的仪表；故B错误；C、法拉第根据图示电磁感应的原理制成了发电机；故C错误；D、使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故D错误．故选A．【分析】（1）用电器工作的实质是将电能转化为其它形式的能；（2）电能表是测量电能的仪表；（3）发电机的原理是电磁感应；（4）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．5．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A. 灯泡和两孔插座是串联的B. 试电笔接触M点，氖管不发光C. 开关和三孔插座的连接都是错误的D. 试电笔插入两孔插座的左孔，氖管发光【答案】C【解析】【解答】解：A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D错误；故选C．【分析】（1）家庭电路中，各插座和各家用电器之间都是并联的．（2）试电笔接触火线时，氖管会发光；（3）开关控制灯泡时，开关要接在灯泡和火线之间．且三孔插座是“左零右火上接地”（4）对于两孔插座是：左零右火．6．在下列安全提示中与它相应的解释不正确的是（）A. 打雷时请勿在大树下躲雨﹣﹣雷击时电流很大，且易经大树流入大地B. 不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体C. 高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的D. 洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故【答案】 C【解析】【解答】解：A、雷容易击中地面上尖端、突起的物体，打雷下雨时，雷很容易击中大树，大树中有电流时对人是不安全的，故A正确；B、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故B正确；C、只有不高于36V的电压对人才是安全的，而低于1kV的电压都是低压，故C错误；D、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故D正确．故选C．【分析】（1）雷雨时，特别要小心的是，一定不能到高耸的物体（如旗杆、大树、烟囱、电杆等）下站立，这些地方最容易遭遇雷电袭击．（2）湿物体是导体，接触带电体容易发生触电．（3）安全电压规定为不高于36V．（4）有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故．7．下列说法中正确的是（）A. 电流是形成电压的原因B. 导体电阻大小是由电压和电流决定的C. 家庭电路中电流过大一定是短路造成的D. 电炉子工作时，与之相连的导线却不太热是因为导线的电阻小【答案】 D【解析】【解答】解：A、电压使电路中形成了电流，故电压是形成电流的原因，故A错误；B、导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关，故B错误；C、家庭电路中电流过大的原因还有可能是用电器的总功率过大，故C错误；D、电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象；故D正确．故选：D．【分析】（1）电压使电路中形成了电流；（2）导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关；（3）家庭电路中电流过大的原因有：短路或用电器的总功率过大；（4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大．8．某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其它用电器也停止工作，经检查发现空气开关跳闸，其原因可能是（）A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线原来就相碰C. 台灯灯丝断了D. 台灯开关处短路【答案】 A【解析】【解答】空气开关跳闸的原因是电流过大，具体是电路中短路或过载，由于是接入灯泡时跳闸，则原因是灯泡短路，A符合题意。

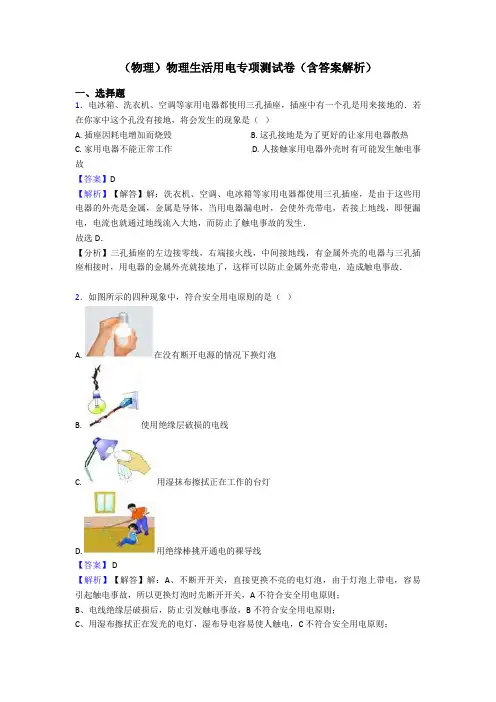

（物理）物理生活用电专项测试卷（含答案解析）一、选择题1．电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（）A. 插座因耗电增加而烧毁B. 这孔接地是为了更好的让家用电器散热C. 家用电器不能正常工作D. 人接触家用电器外壳时有可能发生触电事故【答案】D【解析】【解答】解：洗衣机、空调、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线流入大地，而防止了触电事故的发生．故选D．【分析】三孔插座的左边接零线，右端接火线，中间接地线，有金属外壳的电器与三孔插座相接时，用电器的金属外壳就接地了，这样可以防止金属外壳带电，造成触电事故．2．如图所示的四种现象中，符合安全用电原则的是（）A. 在没有断开电源的情况下换灯泡B. 使用绝缘层破损的电线C. 用湿抹布擦拭正在工作的台灯D. 用绝缘棒挑开通电的裸导线【答案】 D【解析】【解答】解：A、不断开开关，直接更换不亮的电灯泡，由于灯泡上带电，容易引起触电事故，所以更换灯泡时先断开开关，A不符合安全用电原则；B、电线绝缘层破损后，防止引发触电事故，B不符合安全用电原则；C、用湿布擦拭正在发光的电灯，湿布导电容易使人触电，C不符合安全用电原则；D、用绝缘棒挑开通电的裸导线，避免发生触电事故，D符合安全用电原则。

故答案为：D。

【分析】安全用电的原则是：①不接触低压带电体；②不靠近高压带电体.3．小敏的妈妈从市场买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是（）A. 插头与插座接触不良B. 灯泡的灯丝断了C. 台灯的灯座内短路D. 台灯的插头内断路【答案】C【解析】【解答】因为台灯和其它用电器并联，插头与插座接触不良或灯泡的灯丝断了，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，A、B不合题意；C、台灯的灯座内短路，当插头插入插座时，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭，C符合题意；D、台灯的插头内断路，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，D不合题意 .故答案为：C．【分析】家庭电路中的所有用电器并联，ABD三种情况只会造成台灯自身不亮；如果台灯的灯座内短路，当插头插入插座时，会造成电源短路，此时电路中的电流过大，使保险丝烧断或跳闸 .4．生活中具备安全用电意识非常重要。

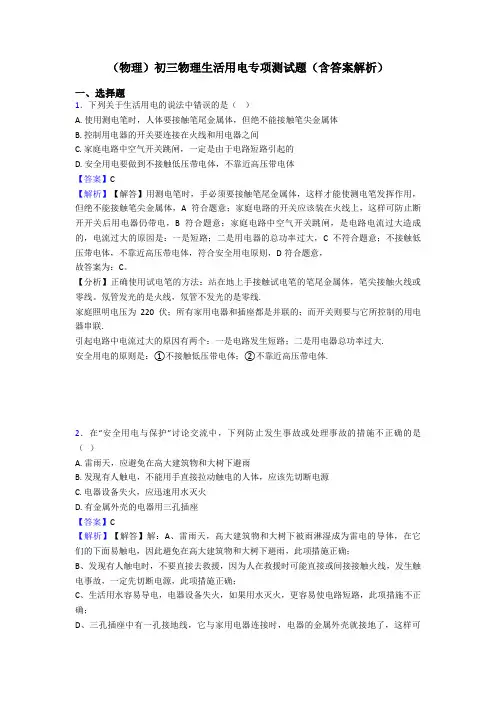

（物理）初三物理生活用电专项测试题（含答案解析）一、选择题1．下列关于生活用电的说法中错误的是（）A. 使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体B. 控制用电器的开关要连接在火线和用电器之间C. 家庭电路中空气开关跳闸，一定是由于电路短路引起的D. 安全用电要做到不接触低压带电体，不靠近高压带电体【答案】C【解析】【解答】用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，A符合题意；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，B符合题意；家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，C不符合题意；不接触低压带电体，不靠近高压带电体，符合安全用电原则，D符合题意，故答案为：C。

【分析】正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线。

氖管发光的是火线，氖管不发光的是零线.家庭照明电压为220伏；所有家用电器和插座都是并联的；而开关则要与它所控制的用电器串联.引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.安全用电的原则是：①不接触低压带电体；②不靠近高压带电体.2．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．3．小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立即全部熄灭．原因可能是（）A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】 D【解析】【解答】解：A、若插座处短路，即应该还没有插台灯时，保险丝就烧断，A不符合题意；B、若台灯的插头内短路，即应该插上插头后保险丝就烧断，B不符合题意；C、台灯的开关内短路，此时台灯的灯泡不经开关的控制，即始终发光，但不会发生电源短路，C不符合题意；D、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；D符合题意；故答案为：D．【分析】所有灯熄灭是跳闸了，原因是电路中有短路现象，因为在闭合开关时跳闸了，所以是灯座内短路.4．关于家庭电路及安全用电，下列说法正确的是（）A. 验电笔是用来测试物体是带正电还是带负电的B. 家庭电路中，控制各个灯具的开关都应安装在火线上C. 低于220V的电压对人体都是安全的D. 只有当人体接触带电体时，才可能发生触电事故【答案】 B【解析】〖解答〗解：A、验电笔是用来辨别火线和零线，故A错；B、家庭电路中，控制各个灯具的开关都应安装在火线上，故B正确；C、不高于36V的电压对人体都是安全的，故C错；D、只有当人体接触带电体时，且对人体造成一定的伤害才可能发生触电事故，故D错。
