GNS3-安装配置教程

【Linux Microcore】

一、配置

2、将下载好的文件统一存放，文件夹和文件名必须使用英文，GNS3不识别中文路径；

我这里将它统一存放到GNS3文件夹下，路径：

G:\GNS3\Qemu\linux-microcore-2.10.img

3、打开GNS3，编辑→首选项→Qemu→Qemu Host；

按以下内容输入：

Identifier name：Linux-MicroCore-2.10（自己填写名称，但不能是中文）

Binary image：G:\GNS3\Qemu\linux-microcore-2.10.img（image路径，就是第2步的路径）

RAM：128（内存，默认是128）

Number of NICs：6（网卡数量，默认是6）

NIC model：e1000（网卡类型，默认是e1000）

Qemu Options：-no-acpi（手动输入，默认为空）

这个版本显示Qemu窗口，不能telnet，目前linux-microcore-3.8.2.img可以telnet了。需要的可以去gns3官网下载；

高级用户：root

高级密码：root

普通用户：tc

切换用户命令：

su root/tc

linux-microcore-3.8.2版本设置：

Identifier name：linux-microcore-3.8.2

Binary image：G:\GNS3\Qemu\linux-microcore-3.8.2.img

RAM：128（内存，默认是128）

Number of NICs：6

NIC model：e1000

Qemu Options：-no-acpi console=ttyS0,38400n8 -vnc :1（可telnet登陆，去掉-vnc :1后，运行时显示Qemu控制台）

Qemu窗口为Linux的控制台，默认是登陆的是普通模式

GNS教程基础设置篇

GNS这款强大的模拟器软件能干什么？在这里我就不多说了，有人不知道的话可以去百度补下下。今天写这篇教程是之前答应学员的，因为好多学员不知道如何使用这款模拟器，而思科官方出的模拟器功能用不全，很多命令都没办法配置进去，也没有桥接功能，无法和其他一些应用结合起来做测试。那么我们废话不多说了，首先我们来看下这篇教程所要用到了的一些工具：

1. GNS3 v0.8.6安装程序，必不可少的东西。

下载地址：/download/

上面这个截图是GNS3对应WINDOWS系统的3个版本，有什么不同呢？主要是分32位和64位操作系统的，如果不知道自己是多少位的操作系统可以下载ALL-IN-ONE的它会自己去识别。除了ALL-IN-ONE的版本，其他两个版本都是不需要安装的，直接解压就可以使用了。

2. 打开GNS,每次打开GNS都会出现这样的提示，点击关闭就可以了，项目我们可以稍后再建，我们首先是需要做一些基本的设置

。

首先，我们需要把语言改成中文的，GNS3支持多种语言。

点击编辑—首选项

将语言该成中文

关闭GNS，重新打开就是中文界面了。

3. 路由器IOS设置，为什么要做IOS设置呢，因为在你模拟各种不同路由器的时候GNS需要调用对应的IOS软件。

选择你的IOS

选择好后其他的参数会自动生成，点击保存。

点击保存时会出现下图的警告，说IDLE PC没有配置，这是一个值，我们接下来就需要配置这个值。如果不配置的话会造成模拟的时候CPU使用率过高的问题。

回到主界面，点击左边路由器图标，可以看到2691的路由器已经不再是灰色的了，那么我把2691路由拖到中间的空白处。

运行路由器

开始计算IDLE PC值，稍等片刻。

计算完成以后会出现一个提示框，在下拉菜单中选择前面带星号点击APPLY，再点击OK，这样IDLE值就配置完成了。

4. 进入路由器，点击路由器图标进入。

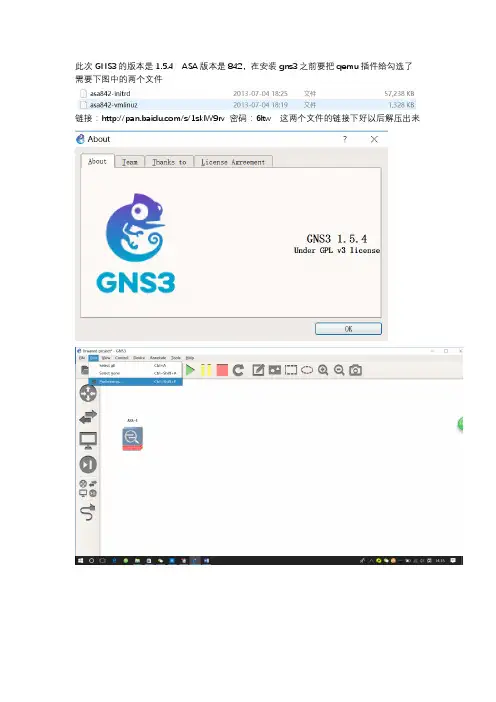

此次GNS3的版本是1.5.4 ASA版本是842，在安装gns3之前要把qemu插件给勾选了

需要下图中的两个文件

链接：/s/1skIW9rv 密码：6ltw这两个文件的链接下好以后解压出来

上图所示：由于我之前已经配置好了ASA所以上图右边的空白处是有东西的，最初第一次配置是没用任何东西的这个无需关心它，点下面的New。

上图所示：点Browse

上图所示：选择您的asa842-initrd那个文件（文件网上有链接或者我发个链接）

上图所示：建立好以后会在这里出现刚才所创建的模板

上图所示：点击Edit按钮

上图所示：

InitialRAMdisk(initrd): 此行 导入你 asa842-initrd文件所在的位置

Kernalimage:此行 导入你 asa842-vmlinuz文件所在的位置

把下面两行输入到上图中对应的框框中注意不要把尾部的空格输进去(讲真我真不知道尾部多空格会不会有影响)

Kernel cmd line: -append ide_generic.probe_mask=0x01 ide_core.chs=0.0:980,16,32

auto nousb console=ttyS0,9600 bigphysarea=65536

Options：-no-kvm -icount 2 -serial mon:stdio -nodefconfig -nodefaults -rtc base=utc

-smbios type=1,product=asa5520 然后点ok

接下来就可以把ASA给托出来了，点击启动ASA那么会多出框框来(可能是后台的虚拟机

如下图所示这个不要去理会它最小化就可以了)

那么然后右击ASA模拟器在弹出的菜单中点console来启动，因为现在还没用激活所以还需要激活才行

ASA 启动后，执行 wr era，之后ASA会重启，大约5分钟后，再执行下面的命令。然后再执行reload命令，重启后，就激活了。下面两条命令是在特权模式下输入的

Make by Gao综合网络模拟器教程

2010-11-01

GNS3

，需自行下载是一种开源软件，不用付费就可使用。但是，Cisco需要符合在使用时是是一种可以仿真复杂网络的图ＧＮＳ３网络模拟器简介

GNS3

形化网络模拟器。你可能熟悉用来仿真不

同操作系统的VMware或Virtual PC等软

件。利用这些软件，可以在自己计算机的

虚拟环境中运行诸如Windows XP专业

版、Ubuntu Linux等操作系统。GNS3允

许在计算机中运行Cisco的IOS(Internet

Operating Systems)。

GNS3 Cisco的IOS的版权，因此，GNS3安装程序中不包含IOS

注：为节约时间，可直接访问我的共享＼＼１０．９２．８．２４５＼ｇｎｓ３＼，进行拷贝选择相应的版本进行下载，如下图：

Step 1：下载GNS3

点击绿色的download按钮，如下图所示。

Ｗｉｎｄｏｗｓ平台下使用ＧＮＳ３

软件下载网站Step 2：安装GNS3

双击所下载的开始安装GNS3

允许GNS3创建Start菜单文件夹，点击Next按钮。

GNS3需要其他软件的支持以正常运行，包括WinPCAP，Dynamips和

Pemuwrapper。默认情况下，这些软件将被选中，因此，点击Next继续安装。如

上图所示。

选择GNS3的安装路径后点击Install按钮，开始实际的安装过程。

GNS3的第一个支持环境是WinPcap，选择Next按钮开始WinPcap的安装

过程，如下图所示。如果计算机用已经安装有某个版本的WinPcap，安装程序将

提醒你是否需要移除原来已经安装的WinPcap。如下图所示。

安装完WinPcap后，安装程序继续安装GNS3。 软件包开始

Step 3：配置IOS

点击GNS3的Edit菜单，选择“IOS image and hypervisors”，如下图所示：
