BIOS-CPU微码深度解析

  • 格式：docx
  • 大小：15.14 KB
  • 文档页数：2

cpu微命令(CPU Micro Code)
在十多年前的Pentium时代, INTEL曾经发布过有缺陷的CPU, 因为浮点运算表边界上有几个
数据错误, 导致在某些应用会出现错误, 这个错误概率很小, 出错几率小于千万分之一, 但
在还是被捅出来了. INTEL为此召回CPU.

从Pentium Pro起, INTEL决定给CPU留出一个补丁接口, 当CPU内部有缺陷的时候, 通过加
载微码(Microcode), 可以修复CPU的部分缺陷.

INTEL说, 他们只测试过的CPU都是加载了微码的, 如果没有加载微码, INTEL不保证会出现
什么问题.

现在的CPU有一个CPUID, 通过执行CPUID指令, 可以知道当前CPU的版本和Stepping. 根
据这个信息, 再给CPU打相应的补丁.

下图就是CPUID=06D2, Rev.A2

何时给CPU打补丁?
在给CPU初始化的时候, 就需要把INTEL提供的微码写进CPU去, 因此, 加载CPU微码就是
系统BIOS的任务.

如果系统的CPU是可更换的, 那么其微码也需要更换. 因此, 在BIOS里, 一般要包进若干个
ID的CPU微码, 以便工厂安排不同的SKU出货. 如果BIOS发布是在CPU发布之前, 那么BIOS
里很可能就没有包进最新的微码, 这个系统要使用新CPU的时候, CPU微码是无法加载的.

另外, BIOS ROM容量有限, 一个微码补丁最小有2K, 如果平台兼容的CPU很多, 则微码数量
是十分巨大的, 台式机某些主板可能兼容20多个CPU版本, 那么微码的体积很大, BIOS里根
本包不下这么多东西, 于是, 厂商不得不缩水, 去掉一些不常用的微码. 这些不常用的微码
一般都是早期的CPU, 如DOTHAN早期的A STEPPING就很可能没有对应的微码包进你的本
本中去.

不打补丁会有什么问题?
INTEL说他们没测过不打补丁的CPU, 也就不知道会出什么问题. 呵呵, 这显然, 他们不想说
太多技术细节而已. 以俺的经验, 如果不打补丁, 99.99%的时候, 用户是感觉不到的, 除非问
题特别突出. 只是俺遇到过几个明显的例子, 为此出了几身汗. 有几个案例:

1, 某Prescott CPU, 在台式机上发热量特别大, 超出Design Point, 后来发现没加载微码, 加
上微码就正常了;
2, 某Pentium D CPU, 进WINDOWS XP会蓝屏, 以安全模式进去后, 安装一个SP2补丁, 就正
常了. 后来查出, 也是微码没加载;
3, 某Pentium M架构CPU, 在使用CPU内部TSC时, 发现测出的CPU内部频率高出实现的4
倍, 如2GHz CPU测出却有8GHz, 后查, 也是没加载微码造成的异常.

此类案例很多, 特别是Core架构CPU, 不但微码必须加载, 而且要求尽早加载, 否则, 连
BIOS都跑不完, 系统就挂了. 但是INTEL但至今没有任何官方对每个CPU微码版本进行描述
的文件.

怎么检查CPU微码是否加载?
加载微码后, 在CPU的MSR(机器特定寄存器)里可以读出版本号. INTEL IA-32编程手册上给
出标准检查方法:

MOV ECX, 008bh
XOR EAX, EAX
XOR EDX, EDX
WRMSR ;向MSR 8BH写0, 清除MSR中的信息

MOV EAX, 0001
CPUID ;读CPUID, 让CPU查看微码版本, 并把微码版本送到MSR 8B中

MOV ECX, 008bh
RDMSR ;读出当前CPU微码版本
执行上面的代码后, 如果EDX的值为0, 则说明你的CPU微码是没有没加载的, 你的CPU运
行在有缺陷的状态. 如果不为0, 则显示的是当前微码版本号

以上代码可以在DOS环境下, 用DEBUG32调试界面执行.

合集下载

自己修改BIOS增加对CPU的识别！

自己修改BIOS增加对CPU的识别！

自己修改BIOS增加对CPU的识别！自己修改BIOS增加对CPU的识别！目前CPU按照“摩尔定律”，速度在不停的增高，CPU的种类也在不断的增多。

一些用老主板的用户想上这新类型的CPU（首先你的主板要支持这种新CPU，如新CPU所需要的电压、接脚等。

如你的主板与你想配的CPU针脚和电压都不匹配，那就免谈了），但CPU可以支持但不能很好的识别，那有两种方案可供选择。

一是抛弃这块主板然后再买块新的（额外增加支出），二就是通过升级主板的BIOS来识别新类型的CPU。

第二种方案是我们大家最愿意选择的！但是如果你的主板厂商没有定期对BIOS进行更新，那怎么解决呢？其实我们可以通过用其它主板的BIOS的CPU代码（微处理器代码），来使我们的主板识别更多类型的CPU。

首先要准备好修改工具，（CBROM用来对主板BIOS文件进行分离和修改，BIOS刷新程序）。

和一个支持新类型CPU的BIOS文件(这个BIOS可以不是针对你的主板而发布的，但是这个BIOS所支持的芯片组一定要和你的主板的芯片组相同，否则绝对不可应用)。

准备好了以后就可以进行以下步骤：1、获取自己主板的BIOS文件：你可以在DOS下，用主板刷写工具的备份功能获得BIOS文件。

（目前已经有了可以在WIN环境下进行刷新和备份的程序，如WINFLASH）。

2、我们可以对两个BIOS文件的对比：cbrom ***.bin /d（在此着重说明，有不少网友用此命令时，在／D前没有加空格，因而无法显示，其中***.bin为要显示的BIOS文件各）。

从图一和图二两个BIOS文件中，我们可以很清楚的看到在“Micro Code Information”中的内容。

它显示了BIOS所支持的CPU的封装形式和CPU的代码。

从图一和图二可以明显的看到第二项，也就是“CPU micro code”。

它的中文意思是“微处理器代码“，在“Micro Code Information”里所显示的内容其实是被存储在第二项的文件里。

CPU-Z的参数

CPU-Z的参数

CPU-Z的参数CPU-z各项参数的基本含义1、名称（Name）：代表CPU的名字，比如E2140，Q6600之类。

2、代号（CodeName）：代表CPU核心架构的代号，不同核心的cpu性能差距很大。

比如SmithField和Presler核心的奔腾D，同频率的性能远不如conroe核心的酷睿2，实际上1.6G的酷睿2性能大约相当于3G的奔腾D。

目前的主流桌面级cpu就是amd的k10和intel的conroe（这俩都是架构，对应多个核心），相对来说conroe 架构的性能更强劲一些，不过k10差的也不是很明显，都是好东西，再也没有奔腾D时代那种比较垃圾的架构了。

3、封装（Package）：即用绝缘的材料将cpu内核和其他原件一块打包的技术。

封装技术对CPU来说很重要，但是对购买cpu的人来说没必要在意，都是很成熟的技术，没啥问题。

4、工艺（Technology）：就是通常所指的65nm，45nm等等。

工艺越先进就是指这里的数字越小，然后对CPU而言，相同面积上可集成的晶体管数目就越多，CPU体积就越小，可以更好的控制成本，而且工艺越高，CPU的功耗和发热量就越小，可超频性就越强。

买CPU 的时候当然是工艺越高越好，功耗低，散热小，好超频！5、核心电压（Core Voltage）：核心电压是一个很重要的参数，尤其是对超频来说。

一般的核心电压越低，越容易超频。

因为核心电压低了，可提升的余地就大，功耗就低，发热量就小，有利于超频玩。

所以高手选CPU的时候很注重修订（下面介绍），CPU不同的修订代表了不同的品质，一些就体现在核心电压这块，苛刻的玩家甚至只买生产日期是哪一年那一周的那一批次的产品。

6、规格（Specification）：就是对CPU的描述，没啥意思。

7、系列（Family）、扩展系列（Ext.Family）、型号（Model）、扩展型号（Ext.Model）：应该是CPU厂商对CPU的定义，该CPU属于那一系列哪一个型号。

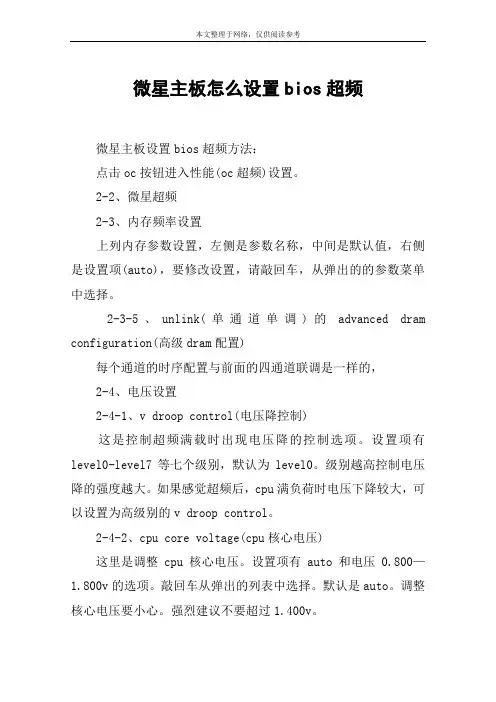

微星主板怎么设置bios超频

微星主板怎么设置bios超频

微星主板怎么设置bios超频微星主板设置bios超频方法：点击oc按钮进入性能(oc超频)设置。

2-2、微星超频2-3、内存频率设置上列内存参数设置，左侧是参数名称，中间是默认值，右侧是设置项(auto)，要修改设置，请敲回车，从弹出的的参数菜单中选择。

2-3-5、unlink(单通道单调)的advanced dram configuration(高级dram配置)每个通道的时序配置与前面的四通道联调是一样的，2-4、电压设置2-4-1、v droop control(电压降控制)这是控制超频满载时出现电压降的控制选项。

设置项有level0-level7等七个级别，默认为level0。

级别越高控制电压降的强度越大。

如果感觉超频后，cpu满负荷时电压下降较大，可以设置为高级别的v droop control。

2-4-2、cpu core voltage(cpu核心电压)这里是调整cpu核心电压。

设置项有auto和电压0.800—1.800v的选项。

敲回车从弹出的列表中选择。

默认是auto。

调整核心电压要小心。

强烈建议不要超过1.400v。

2-4-3、system agent voltage(sa)(系统辅助电压)这个电压就是整合在cpu里面的内存控制器(nb)的电压。

设置项有auto和电压0.85—1.80v的选项，默认是auto。

调整sa 电压要小心。

建议不要超过1.400v。

一般保持默认就可以。

2-4-4、cpu i/o voltage(cpu i/o电压)这里是调整cpu i/o电压。

设置项有auto和电压0.85—1.69v 的选项，默认是auto。

调整io电压要小心。

建议不要超过1.400v。

2-4-5、cpu pll voltage(cpu pll 电压)这是cpu的时钟信号电压。

设置项有auto和电压1.40v—2.50v的选项，默认是auto。

调整cpu pll电压要小心，建议不要超过1.98v。

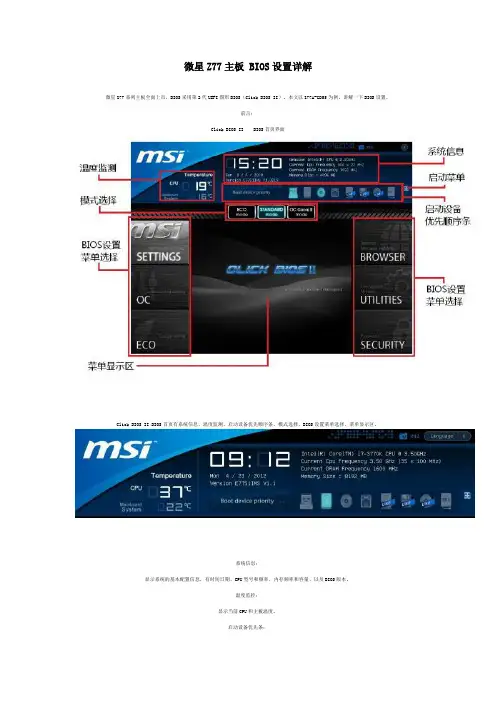

微星Z77主板 BIOS设置详解
