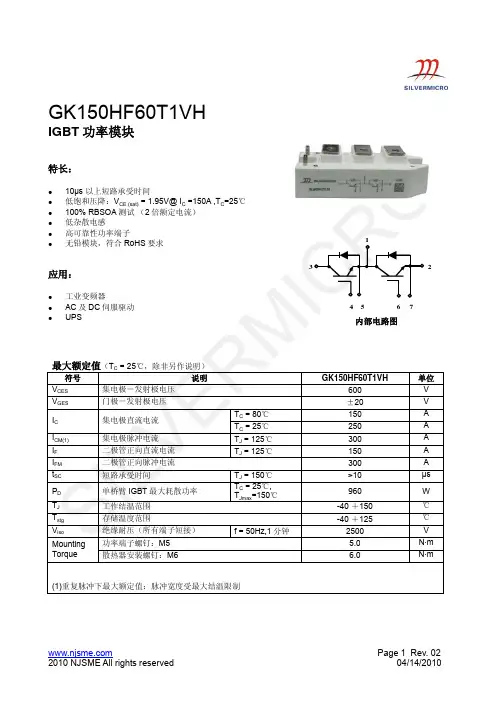

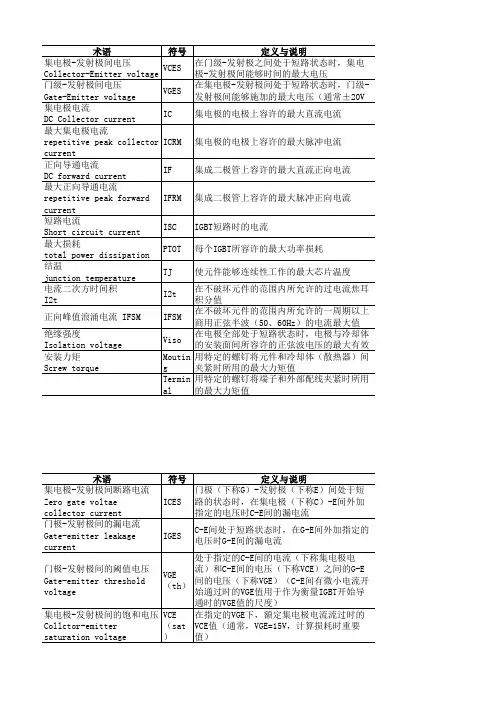

第一部分IGBT模块静态参数
1，：集射极阻断电压
在可使用的结温范围内，栅极和发射极短路状况下，集射极最高电压。
手册里一般为
25℃下的数据，随着结温的降低，会逐渐降低。
由于模块内外部的杂散电感，IGBT在关断时最容易超过限值。
2，：最大允许功耗
在25℃时，IGBT开关的最大允许功率损耗，即通过结到壳的热阻所允许的最大耗散功率。
其中，为结温，为环境温度。
二极管的最大功耗可以用同样的公式获得。
在这里，顺便解释下这几个热阻，
结到壳的热阻抗，乘以发热量获得结与壳的温差；
芯片热源到周围空气的总热阻抗，乘以发热量获得器件温升；
芯片结与PCB间的热阻抗，乘以单板散热量获得与单板的温差。
3，集电极直流电流
在可以使用的结温范围流集射极的最大直流电流。
根据最大耗散功率的定义，可以由最大耗散功率算出该值。
所以给出一个额定电流，必须给出对应的结和外壳的温度。
)
4，可重复的集电极峰值电流
规定的脉冲条件下，可重复的集电极峰值电流。
5，RBSOA，反偏安全工作区。
IGBT的基础知识－－IGBT的基本结构，参数选择，使用注意事项1.IGBT的基本结构绝缘栅双极晶体管（IGBT）本质上是一个场效应晶体管，只是在漏极和漏区之间多了一个P 型层。
根据国际电工委员会的文件建议，其各部分名称基本沿用场效应晶体管的相应命名。
图1所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+区称为源区，附于其上的电极称为源极。
N+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P型区（包括P+和P一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。
而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
为了兼顾长期以来人们的习惯，IEC规定：源极引出的电极端子（含电极端）称为发射极端（子），漏极引出的电极端（子）称为集电极端（子）。
这又回到双极晶体管的术语了。
但仅此而已。
IGBT的结构剖面图如图2所示。
它在结构上类似于MOSFET ，其不同点在于IGBT是在N沟道功率MOSFET 的N+基板（漏极）上增加了一个P+ 基板（IGBT 的集电极），形成PN结j1 ，并由此引出漏极、栅极和源极则完全与MOSFET相似。
图1 N沟道IGBT结构图2 IGBT的结构剖面图由图2可以看出，IGBT相当于一个由MOSFET驱动的厚基区GTR ，其简化等效电路如图3所示。
图中Rdr是厚基区GTR的扩展电阻。
IGBT是以GTR 为主导件、MOSFET 为驱动件的复合结构。
N沟道IGBT的图形符号有两种，如图4所示。
实际应用时，常使用图2－5所示的符号。
对于P沟道，图形符号中的箭头方向恰好相反，如图4所示。
IGBT 的开通和关断是由栅极电压来控制的。
