起重机载荷试验方法

精心整理

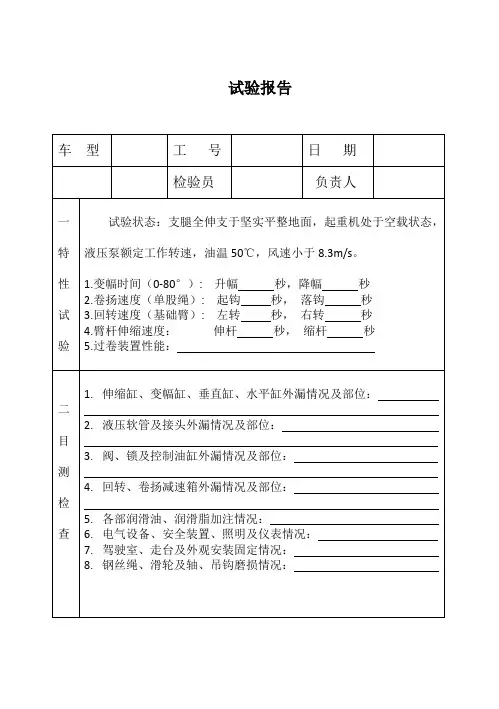

起重机载重试验报告
一、概述
本方案为xx发电厂汽机房100t和循泵房50t起重机的载重试验方案，其设备有：
4、保护接地或接零良好。

5、电动机、控制器、接触器、制动器、电压继电器和电流继电器等电气设备经检
查和调试完毕，校验合格。

6、安全保护装置经模拟试验和调整完毕，校验合格。

声光信号装置显示正确、清
晰可靠。

A、无负荷载重试验
应符合下列要求：
1、操纵机构操作的方向与起重机各机构的运行方向，应符合要求。

2、分别开动各机构的电动机，运转应正常。

3、各安全保护装置和制动器的动作，应准确可靠。

4、配电屏、柜和电动机、控制器等电气设备，应工作正常。

5、各运行和起升机构沿全程至少往返三次，应无异常现象。

6、
7、
B、
1、
2、
C、
1
2
电气装置均应工作正常，并应测取各电动机的运行电流。

三、起重机载重试验前，应按下列要求进行准备和检查：
1、电气系统、安全联锁装置、制动器、控制器、照明和信号系统等安装应符合要
求，其动作应灵敏和准确。

2、钢丝绳端的固定及其在吊钩、取物装置、滑轮组和卷筒上的缠绕应正确、可靠。

3、各润滑点和减速器所加的油、脂的性能、规格和数量应符合设备技术文件的要
求。

4、盘动各运动机构的制动轮，均应使转动系统中最后一根轴（车轮轴、卷筒轴、
立柱方轴、加料杆等）旋转一周不应有阻滞现象。

5、检查起重机的安装架设是否符合安装架设的有关规定。

四、起重机的载重试验
用手转动各机构的制动轮。

使车轮轴或卷筒轴在旋转一周时不得有卡住现象。

然后检查两运行电机的转向是否一致，制动瓦块与制动轮的间隙是否合适，各减速
1、
动
2、
3、起重机沿大车轨道全长、小车沿小车轨道全长各往返运行3次以上，检查桥式
起重机和小车的运行情况，并对异常情况进行调整。

起重机主动小车轮应在轨道全长上接触，主、从动轮与轨道的间隙不超过1mm，间隙长度范围不大于1m，有间隙区间累计长度不超过2m。

4、起升机构在起升范围内以各档速度无负荷运转数次，检查起升和下降情况。

5、进行各种开关的试验。

主要所括吊具上下限位开关，舱口盖和栏杆门上的开关，
大小车运行终点开关，操纵室紧急停开关等。

空负荷试运时，应符合下列要求：
1、操纵机构的操作方向应与起重机的各机构运转方向相符；
2、分别开动各机构的电动机，其运转应正常，大车和小车运行时不应卡轨；各制
动器能准确，及时地动作，各限位开关及安全装置运作应准确、可靠。

3、当吊钩下放到最低位置时，卷筒上钢丝绳的圈数不应少于2圈（固定圈除外）。

4、用电缆导电时，放缆和收缆的速度与相应的机构速度相协调，并应能满足工作
5、
6、
1、
2、
3、
a、
b、将小车停在桥式起重机的跨中，逐渐的加负荷做起升载重试验，直至加到
额定负荷后，使小车在桥架全行程上往返运行数次各部分应无异常现象，
卸去负荷后桥架结构应无异常现象。

c、将小车停在桥式起重机的跨中，无冲击地起升额定起重量的1.25倍负荷，
在离地面高度为100~200mm处，悬吊停留时间不应小于10min，并应无失
稳现象，然后卸负荷将小车开到跨端或支脚处，检查起重机桥架金属结构，
且应无裂纹、焊缝开裂、油漆脱落及其它影响安全的损坏或松动等缺陷。

d、第三项试验不得大于3次，第三次应无永久变形。

测量主梁的实际上拱度，
其上拱度应大于0.7S/1000mm。

e、检查起重机的静刚度。

将小车开至桥架跨中，起升额定重量的负荷离地面
200mm，等起重机及负荷静止后，测出其上拱值；此
值与第4项结果之差即为起重机的静刚度。

起重机的静刚度允许值：
1
备技术文件的规定进行；
2、各机构的动负荷载重试验在全行程上进行。

起重量应为额定起重量的1.1倍，
累计起动及动行时间，对电动的起重机不应小于1小时，对手动的起重机不应小于10min，各机构的动作应灵敏、平稳、安全保护、联锁装置和限位开关的动作应准确、可靠；
3、抓斗应作张开、下降、抓取和倒空动作的试验，并应在连续二次空负荷和五次
负荷试验中均应工作正常且无异常现象。

其它专用吊具和电磁盘均应按设备技术文件的要求进行。

五、设备空负荷载重试验中，应进行各项检查，并应作实测记录：
1、技术文件要求测量的轴承振动和轴的窜动不应超过规定。

2、一般滑动轴承温升不应超过35℃，最高温度不应超过70℃。

滚动轴承温升不
3、
4、
5、
6、
1、
2、
3、
4、清理现场及整理载重试验的各项记录。

八、载重试验安全技术措施：
1、参加载重试验人员应持有安全操作合格证。

2、试运行前，技术指导人员和负责人应对参加载重试验人员进行安全技术交底。

3、凡从事调整试验和送电试运人员，均应戴手套，穿绝缘鞋。

但在用转速表测试
设备转速时，不可戴线手套，推力不可过大或过小。

4、通电试车的操作，应由两人或两人以上共同进行，一人操作一人监护。

通电前
应对被通电设备与线路进行再次检查。

5、试运通电区域设围栏或警告指示牌，非操作人员禁止入内。

6、对即将送电或送电后的变配电室，应派人看守或上锁。

7、带电的配电箱，开关柜应挂上“有电”的指示牌；在停电的线路或设备上工作
时，应在断电的电源开关、盘柜或按钮上挂上“有人工作”、“禁止合闸”等。
