PID参数设置及调节方法方法一:PID参数的设定：是靠经验及工艺的熟悉,参考测量值跟踪与设定值曲线,从而调整P\I\D的大小。

PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照：温度T: P=20~60%,T=180~600s,D=3-180s压力P: P=30~70%,T=24~180s,液位L: P=20~80%,T=60~300s,流量L: P=40~100%,T=6~60s。

我在手册上查到的，并已实际的测试过，方便且比较准确应用于传统的PID1。

首先将I，D设置为0，即只用纯比例控制，最好是有曲线图，调整P值在控制范围内成临界振荡状态。

记录下临界振荡的同期Ts2。

将Kp值=纯比例时的P值3。

如果控制精度=1.05%，则设置Ti=0.49Ts ； Td=0.14Ts ；T=0.014 控制精度=1.2%，则设置Ti=0.47Ts ； Td=0.16Ts ；T=0.043控制精度=1.5%，则设置Ti=0.43Ts ； Td=0.20Ts ；T=0.09朋友，你试一下，应该不错，而且调试时间大大缩短我认为问题是，再加长积分时间，再减小放大倍数。

获得的是1000rpm以上的稳定，牺牲的是系统突加给定以后系统调节的快速性，根据兼顾原则，自己掌握调节指标吧。

方法二:1．PID调试一般原则a.在输出不振荡时，增大比例增益P。

b.在输出不振荡时，减小积分时间常数Ti。

c.在输出不振荡时，增大微分时间常数Td。

2．一般步骤a.确定比例增益P确定比例增益P 时，首先去掉PID的积分项和微分项，一般是令Ti=0、Td=0（具体见PID的参数设定说明），使PID为纯比例调节。

输入设定为系统允许的最大值的60%~70%，由0逐渐加大比例增益P，直至系统出现振荡；再反过来，从此时的比例增益P逐渐减小，直至系统振荡消失，记录此时的比例增益P，设定PID的比例增益P为当前值的60%~70%。

比例增益P调试完成。

PID调节参数参数经验值说明比例调节作用：是按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。

比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。

积分调节作用：是使系统消除稳态误差,提高误差度。

因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。

积分作用的强弱取决与积分时间常数Ti,Ti越小,积分作用就越强。

反之Ti大则积分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。

积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。

微分调节作用：微分作用反映系统偏差信号的变化率,具有预见性,能预见偏差变化的趋势,因此能产生超前的控制作用,在偏差还没有形成之前,已被微分调节作用消除。

因此,可以改善系统的动态性能。

在微分时间选择合适情况下,可以减少超调,减少调节时间。

微分作用对噪声干扰有放大作用,因此过强的加微分调节,对系统抗干扰不利。

此外,微分反应的是变化率,而当输入没有变化时,微分作用输出为零。

微分作用不能单独使用,需要与另外两种调节规律相结合,组成PD或PID控制器。

PID参数的含义:比例系数P：增大比例系数P一般将加快系统的响应，在有静差的情况下有利于减小静差，但是过大的比例系数会使系统有比较大的超调，并产生振荡，使稳定性变坏。

积分时间Ti：增大积分时间Ti有利于减小超调，减小振荡，使系统的稳定性增加，但是系统静差消除时间变长。

微分时间Td：增大微分时间Td有利于加快系统的响应速度，使系统超调量减小，稳定性增加，但系统对扰动的抑制能力减弱。

PID控制器参数的工程整定方法，主要有临界比例法、反应曲线法和衰减法。

现在一般采用的是临界比例法。

利用该方法进行PID控制器参数的整定步骤如下：(1)首先预选择一个足够短的采样周期让系统工作﹔(2)仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期﹔(3)在一定的控制度下通过公式计算得到PID控制器的参数。

pid调节参数设置口诀详解PID调节是控制系统中常用的一种调节方法，其调节参数的设置对系统性能的影响非常大。

在实际控制中，PID调节参数的设置往往是一项比较繁琐的工作，需要根据实际情况进行反复调整和优化。

本文将从PID调节的基本原理入手，详细介绍PID调节参数设置的口诀和实际应用技巧，帮助读者更好地掌握PID调节的调节方法和技巧。

一、PID调节的基本原理PID调节是一种反馈控制方法，其目的是通过对控制系统的输出信号进行反馈，控制系统的输入信号，使其达到预期的目标值。

PID 调节是通过对系统的误差进行反馈，对系统进行调节，使其达到预期的稳态工作状态。

其中，PID调节的三个参数分别为比例系数Kp、积分系数Ki和微分系数Kd，它们分别对应着PID调节器的三个部分：比例部分、积分部分和微分部分。

比例部分：比例系数Kp是PID控制器中比例部分的系数，它决定了输出与误差之间的线性关系。

当误差增加时，比例系数Kp会使输出增加，从而加速误差的消除。

积分部分：积分系数Ki是PID控制器中积分部分的系数，它决定了输出与误差积分之间的关系。

当误差积分增加时，积分系数Ki 会使输出增加，从而加速误差的消除。

微分部分：微分系数Kd是PID控制器中微分部分的系数，它决定了输出与误差微分之间的关系。

当误差微分增加时，微分系数Kd 会使输出减小，从而减缓误差的消除。

二、PID调节参数设置的口诀1、比例系数Kp的设置口诀比例系数Kp的设置是PID调节中最为重要的一项，它决定了控制系统的稳定性和响应速度。

一般来说，比例系数Kp的值越大，系统的响应速度越快，但稳定性越差；反之，比例系数Kp的值越小，系统的响应速度越慢，但稳定性越好。

比例系数Kp的设置口诀如下：（1）初始值：根据经验设置一个初始值，一般取系统的比例带宽的1/10左右。

（2）逐步增加：从初始值开始，逐步增加比例系数Kp的值，直到系统开始出现震荡。

（3）震荡边界：当系统开始出现震荡时，将此时的比例系数Kp 值作为震荡边界。

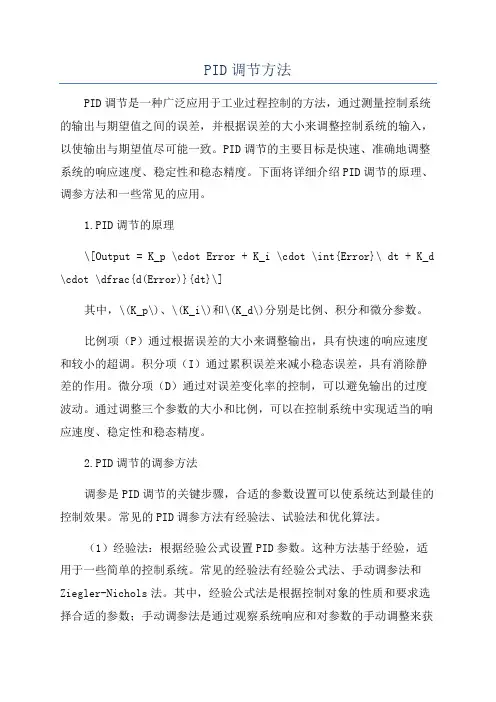

PID调节方法PID调节是一种广泛应用于工业过程控制的方法，通过测量控制系统的输出与期望值之间的误差，并根据误差的大小来调整控制系统的输入，以使输出与期望值尽可能一致。

PID调节的主要目标是快速、准确地调整系统的响应速度、稳定性和稳态精度。

下面将详细介绍PID调节的原理、调参方法和一些常见的应用。

1.PID调节的原理\[Output = K_p \cdot Error + K_i \cdot \int{Error}\ dt + K_d \cdot \dfrac{d(Error)}{dt}\]其中，\(K_p\)、\(K_i\)和\(K_d\)分别是比例、积分和微分参数。

比例项（P）通过根据误差的大小来调整输出，具有快速的响应速度和较小的超调。

积分项（I）通过累积误差来减小稳态误差，具有消除静差的作用。

微分项（D）通过对误差变化率的控制，可以避免输出的过度波动。

通过调整三个参数的大小和比例，可以在控制系统中实现适当的响应速度、稳定性和稳态精度。

2.PID调节的调参方法调参是PID调节的关键步骤，合适的参数设置可以使系统达到最佳的控制效果。

常见的PID调参方法有经验法、试验法和优化算法。

（1）经验法：根据经验公式设置PID参数。

这种方法基于经验，适用于一些简单的控制系统。

常见的经验法有经验公式法、手动调参法和Ziegler-Nichols法。

其中，经验公式法是根据控制对象的性质和要求选择合适的参数；手动调参法是通过观察系统响应和对参数的手动调整来获得合适的参数；Ziegler-Nichols法是一种经验调参法，通过对系统进行临界增益试验来确定PID参数。

（2）试验法：基于试验和观察系统响应的方法。

通过改变PID参数的值，观察系统的响应和性能指标，如超调量、调整时间和稳态误差等，来判断参数的合适性。

这种方法需要多次试验调整，比较耗时。

（3）优化算法：使用数学方法和计算机算法来最佳的PID参数。

常见的优化算法有基于遗传算法、粒子群算法和模拟退火算法等。
