ISP 下载工具USASP_ISP_V1.0（简化版）使用说明
USBASP_ISP_V1.0 安装介绍
双击图标，开始安装ISP下载工具。

点击下一步按钮。

点击更改，选择将要安装到的路径，默认路径为：C:\Program Files\LogicGreen\
更改完路径后点击“确定”按钮。

再点击“下一步”按钮。

点击“安装”按钮。

点击“完成”按钮，按成ISP下载工具的安装。

接下来将进行Microsoft Visual C++ 2008 Redistributable的安装。

如果你的电脑上已安装过此程序或安装了Microsoft Visual C++ 2008，请点击“取消”。

点击“下一步”进行安装。

点击“安装”。

点击“完成”。

完成Microsoft Visual C++ 2008 Redistributable的安装。

安装USBASP_ISP下载器驱动
通过USB数据线将ISP下载器硬件连接至PC，显示找到新硬件。

选择“否，暂时不”，点击下一步。

选择“从列表或指定位置安装”，点击先一步。

驱动位置选择USBASP_ISP下载工具的安装目录，点击下一步进行驱动的安装。

点击完成，结束下载工具的驱动安装。

USBASP_ISP V1.0 的使用介绍
USBASP_ISP V1.0 是LogicGreen 全系列8位微处理器专用ISP 下载工具，配合ISP 下载器硬件（USBASP_V1）完成FLASH 程序烧写以及系统配置位的相关设置。

双击下载工具图标
打开程序主界面。

当下载软件检测到有下载器接入到图标。

反之，该按钮将变成图标。

区域4：装载的FLASH 及EEPROM 文件的地址。

区域5：操作选择。

1
2
3
4
5
FLASH数据界面
图2 FLASH数据界面EEPROM数据界面
图3 E2PROM数据界面
设置说明
1：熔丝位设置
1.1 熔丝位写入
在基本信息栏->芯片型号中选择相应的芯片，然后在设置界面进行熔丝位的设置。

在1处点击各按钮进行熔丝功能的选择。

当熔丝位设置完成后，点击按钮，将熔丝写入芯片。

1.2 熔丝位读出
在区域5选择熔丝选项，点击按钮，读取芯片的熔丝位设置。

2：装载待下载文件
点击FLASH数据文件路径处的按钮，装载FLASH文件；点击E2PROM数据文件路径处的按钮，装载EEPROM文件。

3: 写入数据文件
FLASH及E2PROM程序文件装载完成后，在区域5中选择要下载的
数据，如熔丝、FLASH或E2PROM。

点击按钮，将选择的数
据文件写入到芯片中。

4: 读出数据文件
在区域5中选择要下载的数据，如熔丝、FLASH或E2PROM。

点击
按钮，将芯片内的数据读出到软件中。

如若想保存为bin文件，可在FLASH数据界面或E2PROM数据界
面点击按钮保存。

保存路径和程序安装路径相同。

5: 查看数据
当装载完文件或者从芯片当中读回数据时，可以FLASH数据界面或E2PROM数据界面对数据进行查看，如图2和图3所示。

若不想查看当前数据，可点击按钮清除掉。

同时连同区域4的数据路径一同清除掉。

6：量产模式
诺想进入量产模式，只需在按钮之前在区域5中选中
选项，则进入量产模式。

只要下载工具检测到有芯片放入，就开始自动下载。

再次点击量产模式选项，可停止量产。

合集下载

Download tool 使用说明

Download tool 使用说明

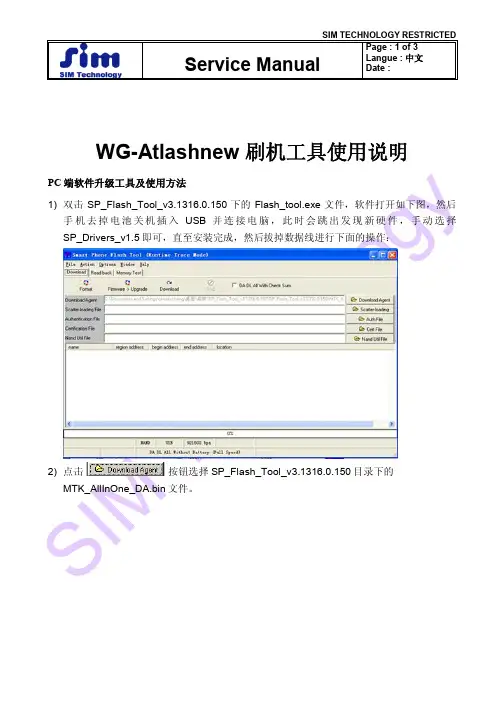

WG-Atlashnew 刷机工具使用说明
PC端软件升级工具及使用方法
1) 双击SP_Flash_Tool_v3.1316.0.150下的Flash_tool.exe文件，软件打开如下图，然后
手机去掉电池关机插入USB并连接电脑，此时会跳出发现新硬件，手动选择SP_Drivers_v1.5即可，直至安装完成，然后拔掉数据线进行下面的操作：
2) 点击按钮选择SP_Flash_Tool_v3.1316.0.150目录下的
MTK_AllInOne_DA.bin文件。

3) 请将最新版的手机软件压缩包解压后，再点击按钮选择最新提供的手
机软件包内的MT6589_Android_scatter_emmc.txt文件。

4) 点击按钮后，将usb线插入手机（手机不需要开机，不需要插入电
池），手机自动进入升级软件状态，持续3分钟左右，升级完成后，会有如下提示，表明升级完成，可以把USB线拔出，升级全过程结束。

MTK下载工具使用

MTK下载工具使用

下载工具使用讲解
--Mars
熟悉下载工具
USB驱动程序 版本下载工具（Flash工具） 版本下载线 原T5下载线
驱动的更新
下载MTK平台手机前，需要更新一下原T下载 线的驱动程序。 安装 插上T系列下载线 右击我的电脑中的管理
驱动的更新
出现计算机管理器 选择设备管理器
打开右边框中的端口（COM和LPT） 右击选中插上 的USB线对应驱 动 选择更新驱动
插上手机板单击Download进行下载 下载进度栏
BPL文件是软件对应捕捉信号文件下载不使用
THE END
Thanks
提示安装成功 安装成功后必须重启电脑一下 否则下载工具无法识别COM口 否则下载工具无法识别 口
下载工具预览
下载工具的准备
选择打开Download Agent 选择软件根目录下面的MTK_AllInOne_DA.bin 选择打开Scatter-loading 选择软件ห้องสมุดไป่ตู้目录下面的scat.txt 选择后界面显示
驱动的更新
在出来的对话框里选择从列表或指定位置安装 后下一步 在出现的对话框选择不要搜索 在弹出的对话框中选择磁盘安装 在弹出的对话框选择
驱动的更新
在浏览选择路径为 C:\SiLabs\MCU\CP210x\Win2K_XP 选择后对话框显示
注: 此路径为正常安装驱动后的路径
驱动的更新
确认后对话框出现 选择后下一步 正常安装
下载工具的准备
Auth File可以不做选择 如果不小心选择了，请选择根目录下的
选择Options下COM port的正确端口
下载工具的准备
选择Options下Format FAT(AUTO)
弹出对话框选择 相当于全插下载

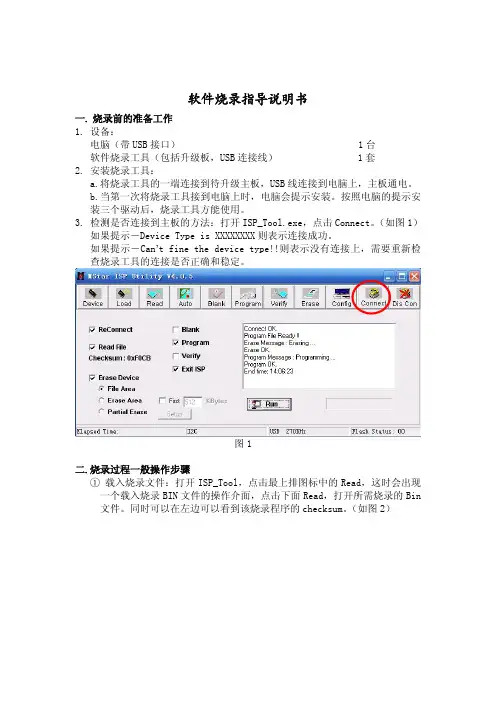

MSTAR ISP TOO软件升级工具使用指导
