10KV变压器渗油怎么办？快速治理技术

探讨变压器渗漏油原因与处理措施一、前言变压器油作为绝缘、冷却介质，是变压器安全稳定运行的重要保证。

变压器油的渗漏不仅会污染周围的环境，而且还会使变压器由密封状态转为非密封状态，加速变压器油质老化，严重的会导致变压器内部进水，使绝缘受潮造成绝缘击穿、短路，引起变压器线圈以及其它部件损坏，甚至发生更严重的后果。

因此通过对变压器渗漏油问题的探讨和分析，采取必要的措施以杜绝渗漏油现象的发生。

二、渗漏油的原因分析（1）渗漏油的位置。

实际中通过对近百台电力变压器、数百台的配电变压器的检修和缺陷处理过程中，发现最常见的渗漏的部位多发生在各连接部位的密封胶垫处，焊缝、铸件的砂眼、气孔处等。

具体的位置多在变压器的大盖、法兰、阀门、散热器、油标、瓦斯继电器等处。

造成渗漏的原因多是由于密封胶垫老化或是密封不严、焊接部位质量差和安装工艺等原因引起。

（2）密封胶垫。

在密封胶垫的生产过程中，达不到相应的物理性能及要求，使胶垫过硬或者过软，加工时的尺寸不规范，导致了使用时发生渗漏。

在处理过的变压器渗漏现象中，此类事情居多。

目前国内变压器使用的密封胶垫都是耐油橡胶垫，在变压器的运行中，由于各种因素会使其老化，例如耐油橡胶与大气接触的部分，在风吹日晒和四季变化中，逐渐失去弹性而脆裂，在与油接触的部分会因油的化学腐蚀而使橡胶老化。

在高温情况下（如导电杆发热）引起的密封胶垫老化等。

密封胶垫出现老化、龟裂、变质、变形，造成变压器渗漏油。

（3）制造工艺和器件质量差。

从常见的渗漏油的部位不难发现，由于平面粗糙、凹凸不平、螺栓、螺钉的配合公差较大等原因，给我们的工作带来不少的麻烦。

此类渗漏油问题，隐藏性较大，不容易被发现，即使发现了处理起来也比较困难。

（4）安装工艺的问题。

在安装时如果紧固螺丝的力量不均匀，就会造成不平衡的应力，致使某个部位发生变形，即使投产时不被发现，但随着时间的推移，此位置也会发生渗漏油。

如果紧固螺丝的力量过大，压力超过材料的弹性限度使其变形，必然会产生渗漏油现象。

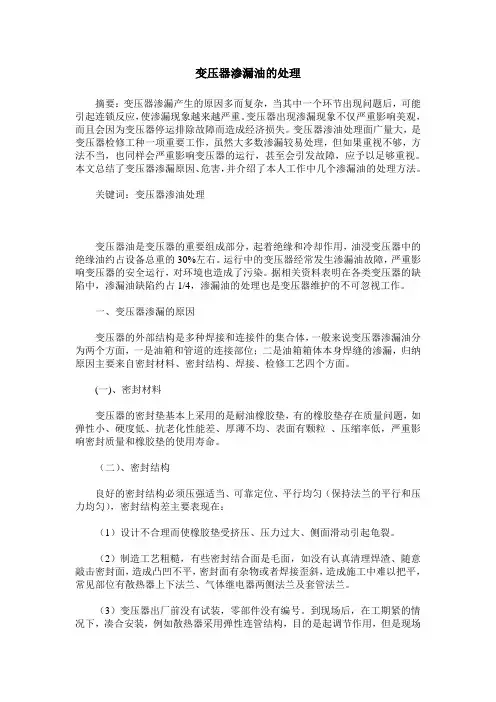

变压器渗漏油的处理摘要：变压器渗漏产生的原因多而复杂，当其中一个环节出现问题后，可能引起连锁反应，使渗漏现象越来越严重。

变压器出现渗漏现象不仅严重影响美观，而且会因为变压器停运排除故障而造成经济损失。

变压器渗油处理面广量大，是变压器检修工种一项重要工作，虽然大多数渗漏较易处理，但如果重视不够，方法不当，也同样会严重影响变压器的运行，甚至会引发故障，应予以足够重视。

本文总结了变压器渗漏原因、危害，并介绍了本人工作中几个渗漏油的处理方法。

关键词：变压器渗油处理变压器油是变压器的重要组成部分，起着绝缘和冷却作用，油浸变压器中的绝缘油约占设备总重的30%左右。

运行中的变压器经常发生渗漏油故障，严重影响变压器的安全运行，对环境也造成了污染。

据相关资料表明在各类变压器的缺陷中，渗漏油缺陷约占1/4，渗漏油的处理也是变压器维护的不可忽视工作。

一、变压器渗漏的原因变压器的外部结构是多种焊接和连接件的集合体，一般来说变压器渗漏油分为两个方面，一是油箱和管道的连接部位；二是油箱箱体本身焊缝的渗漏，归纳原因主要来自密封材料、密封结构、焊接、检修工艺四个方面。

(一)、密封材料变压器的密封垫基本上采用的是耐油橡胶垫，有的橡胶垫存在质量问题，如弹性小、硬度低、抗老化性能差、厚薄不均、表面有颗粒、压缩率低，严重影响密封质量和橡胶垫的使用寿命。

（二）、密封结构良好的密封结构必须压强适当、可靠定位、平行均匀（保持法兰的平行和压力均匀），密封结构差主要表现在：（1）设计不合理而使橡胶垫受挤压、压力过大、侧面滑动引起龟裂。

（2）制造工艺粗糙，有些密封结合面是毛面，如没有认真清理焊渣、随意敲击密封面，造成凸凹不平，密封面有杂物或者焊接歪斜，造成施工中难以把平，常见部位有散热器上下法兰、气体继电器两侧法兰及套管法兰。

（3）变压器出厂前没有试装，零部件没有编号。

到现场后，在工期紧的情况下，凑合安装，例如散热器采用弹性连管结构，目的是起调节作用，但是现场安装时有的上下法兰距离错位很大，无法改动，个别施工人员应把螺丝拧上造成“别劲”而渗漏。

变压器油的渗漏解决方案力阳电器分享：变压器油的渗漏解决方案变压器油：是石油的一种分馏产物，它的主要成分是烷烃,环烷族饱和烃，芳香族不饱和烃等化合物。

俗称方棚油，浅黄色透明液体，相对密度0.895。

凝固点变压器油质量指标外观透明，无悬浮物、沉淀物及机械杂质闪点(闭杯)≥135℃运动黏度(50℃)≤9.6×10-6m2/s酸值≤0.03mgKOH/g倾点变压器油渗漏处理变压器渗漏油的方案：1、选择材质良好的密封件变压器检修及处理渗漏时，应选择耐高温、耐油性能良好的密封件。

国内变压器行业最常用的密封材料为丁腈橡胶，其耐油性能主要取决于丁腈橡胶中丙烯腈的含量，丙烯腈含量越高，耐油性能越好，硬度越大，越不易变形。

一般情况应选择邵氏硬度在70～80之间的丁腈橡胶。

鉴定密封垫耐油性能时，一般应做密封垫老化试验以及与变压器油的相容性试验，将其浸泡在120℃的热油中168h，然后测量其重量、体积和硬度的变化率，选择其变形不大，符合标准的密封件。

2、选择质量高的蝶阀蝶阀选择ZF80型真空偏心蝶阀。

与普通蝶阀相比，真空偏心蝶阀在机械强度、表面光洁度上都有了很大的提高，而且该产品还有一个最大的优点，就是与变压器法兰接口处采用了双层密封，这样杜绝了变压器接口处的渗漏油问题。

3、采用电焊堵漏对于变压器因铸造留下来的气孔、砂眼，焊缝、焊点出现的虚焊、脱焊、裂纹者，可用电焊进行堵漏。

在堵焊前应找准渗漏点，渗漏点较小者可直接用电焊将漏点点死；漏点较大者应先填充石棉绳或金属填料，然后在四周堆焊，再采用小焊条大电流快速引弧补焊。

4、规范密封件更换工艺对于不同型号和不同容量的变压器，无论是采用法兰连接还是螺纹连接，更换密封件前必须先清除连接面上的尘土和锈迹，将密封件清洗干净后，在密封件两面涂上密封胶（一般采用609高分子液态密封胶），待密封胶干燥一段时间溶剂挥发后，将法兰、螺丝连接紧固。

5、提高安装工艺水平，杜绝因安装方法不当造成的渗漏对法兰接口不平或变形错位的先校正接口，错位严重不能校正的可将法兰割下重焊，必须确保接口处平行。

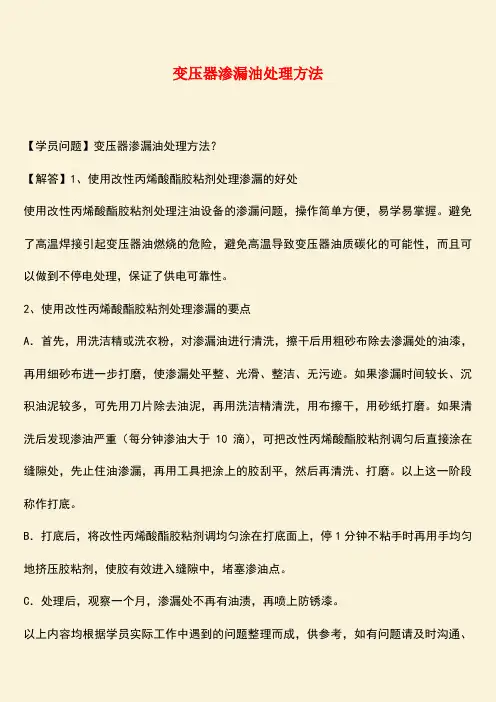

变压器渗漏油处理方法
【学员问题】变压器渗漏油处理方法？
【解答】1、使用改性丙烯酸酯胶粘剂处理渗漏的好处
使用改性丙烯酸酯胶粘剂处理注油设备的渗漏问题，操作简单方便，易学易掌握。

避免了高温焊接引起变压器油燃烧的危险，避免高温导致变压器油质碳化的可能性，而且可以做到不停电处理，保证了供电可靠性。

2、使用改性丙烯酸酯胶粘剂处理渗漏的要点
A．首先，用洗洁精或洗衣粉，对渗漏油进行清洗，擦干后用粗砂布除去渗漏处的油漆，再用细砂布进一步打磨，使渗漏处平整、光滑、整洁、无污迹。

如果渗漏时间较长、沉积油泥较多，可先用刀片除去油泥，再用洗洁精清洗，用布擦干，用砂纸打磨。

如果清洗后发现渗油严重（每分钟渗油大于10滴），可把改性丙烯酸酯胶粘剂调匀后直接涂在缝隙处，先止住油渗漏，再用工具把涂上的胶刮平，然后再清洗、打磨。

以上这一阶段称作打底。

B．打底后，将改性丙烯酸酯胶粘剂调均匀涂在打底面上，停1分钟不粘手时再用手均匀地挤压胶粘剂，使胶有效进入缝隙中，堵塞渗油点。

C．处理后，观察一个月，渗漏处不再有油渍，再喷上防锈漆。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、
指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
