智能无功补偿器的设计和实现

无功补偿交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿.无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

一、按投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式。

这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。

当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。

通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。

下面就功率因数型举例说明。

当这个物理量满足要求时，如cosΦ超前且>0.98，滞后且>0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。

当检测到cosΦ不满足要求时，如cosΦ滞后且<0.95，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。

自动化控制系统中的无功补偿技术分析摘要：无功补偿技术是一种以无功为基础的新型补偿方法，它在电气系统中的应用非常广泛。

目前，电气系统中的无功补偿技术还很少被采用，所以根据这种技术的优点，针对越来越难控制的电气设备，进行了自动控制的研究。

关键词：自动化；控制系统；无功补偿技术引言为降低电气自动化控制系统的无功功率，提高电能的综合利用效率，则需要针对无功功率进行有效处置。

为此，技术人员可科学运用无功补偿技术，合理提高系统运行的功率因子，有效控制电力系统的能耗，推动电网的节能降耗运行。

1电力自动化电力自动化是电网运行的关键，在实际的电网运行中，电力自动化的实现离不开计算机网络的支持。

因此，相关人员必须熟练应用计算机和网络技术。

从发电站到地区电网、街网，最终到消费者，涉及多种类型的电力系统和设备，如配电网、输电网、多级变电柜等。

电力自动化是把各种电力设备连接起来，利用计算机技术监测电网运行，使其更好地运转。

在实现电力自动化的过程中，可以选择控制部分可控的电子元件。

目前，电力自动化主要包括发电厂自动化、配电自动化和电力故障处理自动化等。

2无功补偿技术的特点（1）获得电能的方法多种多样。

通过对现有的发电方式的分析，可以看出，电气的主要来源是发电机。

而无功补偿技术就不同了，它不仅来自发电机，还包括了调相机和静态无功补偿。

（2）电气供应区域的限制。

以无功补偿技术为基础的长距离传输，需要电网和接收端的电压相差很大，但目前的情况会造成电网有功损失，从而影响到电网的节能工作。

因此，在采用这种技术的电网中，尽量避免在实际操作中进行长距离地输电。

从目前的这个观点来看，这种技术的使用存在着地域上的局限性。

（3）对电压进行分散的控制。

通过对相关资料的调研，发现目前电网的频率控制方式是以有功均衡为主。

因为单一频率是整个网络的一种统一，为了更好地控制频率，必须要实现整个电网的有功均衡。

由于各节点间的电压差别很大，在此背景下，要坚持对各节点的电压进行单独的控制，才能确保电网的电压稳定。

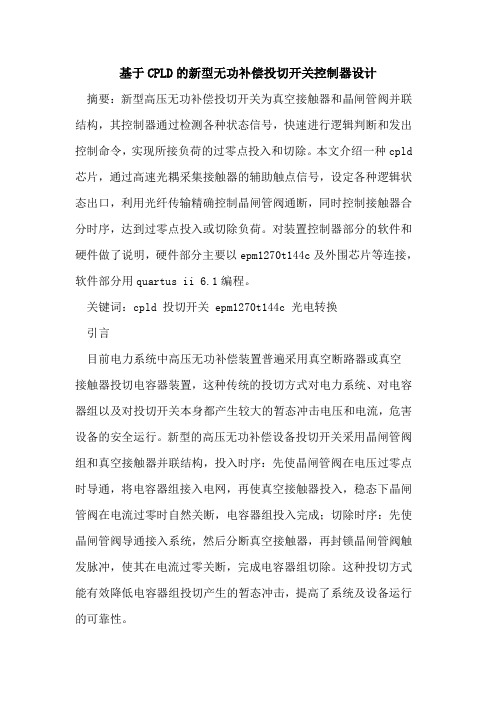

基于CPLD的新型无功补偿投切开关控制器设计摘要：新型高压无功补偿投切开关为真空接触器和晶闸管阀并联结构，其控制器通过检测各种状态信号，快速进行逻辑判断和发出控制命令，实现所接负荷的过零点投入和切除。

本文介绍一种cpld 芯片，通过高速光耦采集接触器的辅助触点信号，设定各种逻辑状态出口，利用光纤传输精确控制晶闸管阀通断，同时控制接触器合分时序，达到过零点投入或切除负荷。

对装置控制器部分的软件和硬件做了说明，硬件部分主要以epm1270t144c及外围芯片等连接，软件部分用quartus ii 6.1编程。

关键词：cpld 投切开关 epm1270t144c 光电转换引言目前电力系统中高压无功补偿装置普遍采用真空断路器或真空接触器投切电容器装置，这种传统的投切方式对电力系统、对电容器组以及对投切开关本身都产生较大的暂态冲击电压和电流，危害设备的安全运行。

新型的高压无功补偿设备投切开关采用晶闸管阀组和真空接触器并联结构，投入时序：先使晶闸管阀在电压过零点时导通，将电容器组接入电网，再使真空接触器投入，稳态下晶闸管阀在电流过零时自然关断，电容器组投入完成；切除时序：先使晶闸管阀导通接入系统，然后分断真空接触器，再封锁晶闸管阀触发脉冲，使其在电流过零关断，完成电容器组切除。

这种投切方式能有效降低电容器组投切产生的暂态冲击，提高了系统及设备运行的可靠性。

这种新型开关的投切方式对投切的实时性和准确性的要求较高，控制器不仅能在相对复杂的环境下能可靠工作，并且需要较高的时钟频率和强大的时序控制能力。

cpld （complex programmable logic device）复杂可编程逻辑器件，用户可根据各自需要而自行构造逻辑功能的数字集成电路，以及硬件上的并行工作模式，为开发这种高性能的控制器提供了很好的解决方案。

1、控制器设计方案本例高压投切开关的控制器的采用maxiiepm1270系列cpld作为主控芯片，通过检测不同设备在不同时刻的开关量输入状态，经过预先设定的逻辑关系，完成需要达到的功能。

智能无功补偿控制器使用说明一、智能无功补偿控制器的组成和工作原理1.监测单元：用于监测电网的功率因数和电压电流等参数。

它采集电网的功率因数信号，并将信号传输给控制单元。

2.控制单元：根据电网的功率因数和设定值之间的差异，对无功补偿设备进行控制。

当电网功率因数低于设定值时，控制单元会向执行单元发送控制信号，使无功补偿设备自动投入。

3.执行单元：根据控制单元的指令，调整无功补偿设备的容量大小。

它可以控制补偿电容器的投切和接触器的合切，来实现对电网无功功率的补偿。

1.监测电网的功率因数和电压电流等参数。

2.将监测到的功率因数信号传输给控制单元。

3.控制单元与执行单元交互，根据设定值和实际值之间的差异来控制无功补偿设备。

4.执行单元根据控制单元的指令，调整无功补偿设备的容量大小，以实现对电网无功功率的补偿。

二、智能无功补偿控制器的使用方法1.安装控制器：将控制器安装在电力系统的补偿设备箱内，与电网进行连接。

2.设置参数：使用该控制器的管理软件，将控制器与电网连接的参数进行设置，包括电压值、容量大小和设定功率因数等。

3.启动控制器：通过控制器的开关，手动或自动启动智能无功补偿控制器。

4.监测电网参数：控制器会自动监测电网的功率因数和电压电流等参数，并将数据传输给控制单元。

5.设定无功补偿：根据电网的实际功率因数和设定的功率因数之间的差异，控制单元会向执行单元发送控制信号，以调整无功补偿设备的容量大小，来实现对电网无功功率的补偿。

6.显示设备状态：通过控制器的显示屏，可以查看无功补偿设备的投入状态、功率因数和电流等信息。

7.停止补偿：当电网的功率因数达到设定值或不需要无功补偿时，可以手动或自动停止智能无功补偿控制器的工作。

三、智能无功补偿控制器的注意事项1.安全操作：在进行控制器的安装、设置和启动过程中，要注意遵守相关的操作规程和安全指南，确保操作的安全可靠。

2.定期维护：智能无功补偿控制器需要定期进行维护和检查，以确保其正常工作。

NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。

3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED指示灯指示。

LED提示编程输入。

10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。

课程设计无功补偿一、教学目标本章节的教学目标旨在让学生掌握无功补偿的相关知识，包括无功补偿的原理、方法和应用。

知识目标要求学生能够理解无功补偿的概念、分类和作用，以及无功补偿器的工作原理和性能。

技能目标要求学生能够运用无功补偿的知识进行实际问题的分析和解决，包括无功补偿器的选择和设计。

情感态度价值观目标则是培养学生的创新意识和团队合作精神，鼓励学生积极参与讨论和实验，提高对电力系统优化的认识和责任感。

二、教学内容本章节的教学内容主要包括无功补偿的基本原理、无功补偿器的类型及其性能、无功补偿的应用实例等。

首先，将通过讲解和示例让学生了解无功补偿的概念和必要性，解释无功补偿器的工作原理和作用。

然后，介绍常用的无功补偿器类型，如电容器、电感器、TSC（晶闸管控制电容器）等，并分析它们的性能和适用场景。

最后，结合实际案例，讲解无功补偿在电力系统中的应用，如提高功率因数、降低线路损耗等。

三、教学方法为了提高学生的学习兴趣和主动性，将采用多种教学方法进行教学。

首先，通过讲授法向学生传授无功补偿的基本概念和原理，并结合实际案例进行讲解，以加深学生的理解。

其次，采用讨论法学生进行小组讨论，鼓励学生提出问题、分享观点，培养学生的批判性思维和团队合作能力。

此外，还将运用案例分析法和实验法，让学生通过分析实际案例和参与实验，亲手操作无功补偿器，增强学生的实践能力。

四、教学资源为了支持教学内容和教学方法的实施，将选择和准备适当的教学资源。

教材方面，将选用权威、系统的电力系统无功补偿教材，为学生提供全面的知识体系。

参考书方面，将推荐一些相关的论文和专著，供学生进一步深入研究。

多媒体资料方面，将制作PPT、动画等教学课件，以直观、生动的方式展示无功补偿的相关概念和原理。

实验设备方面，将准备无功补偿器实验装置，让学生能够亲自动手进行实验，加深对无功补偿的理解和认识。

五、教学评估本章节的评估方式将采用多元化的形式，以全面、客观地评估学生的学习成果。

JKW5B智能无功功率自动补偿控制器说明JKW5系列智能无功功率补偿控制器使用说明书简介新型JKW5系列无功功率自动补偿控制器（包括JKW5C、JKW5B 等型号) 运用无功功率计算和目标功率因数设置，双重计算检测方法，为线路所需无功的准确补偿，以及限制线路过补状况的发生而设计的理想产品。

采用先进的单片机技术，全自动贴片机焊接工艺，以及先进的检测设备，确保产品具有高精度和高灵敏度，且有抗干拢能力强运行稳定等特点。

该系列产品符合DL/T597-996标准，适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率减少线损，改善供电的电压质量，从而担高了经济效益与社会效益，可广泛适用不同的电网环境。

型号命名JK W 5 □- □后一个□:输出回路数前一个□:是C,开孔尺寸113 X 113m,如是B,开孔尺寸162X102m 5---设计序号，特征代号W---控制物理量为无功功率JK---低压无功自动补偿控制器使用条件环境温度：-25℃～+55℃相对湿度：最大相对湿度为90%（20℃时）海拔高度：不能超过2500米环境条件：无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在，安装地点无剧烈震动。

技术数据额定电压：AC 220/380V,波动不能超过±15%额定电流：AC 0～5A 频率：50Hz/60Hz触点容量：AC 220 5A 功率：最大8W灵敏度：150mA 防护等级：外壳IP40控制方式：循环投切按键功能名称符号内容菜单键递增键+ 递减键菜单主菜单- 子菜单选择。

注：按住菜单键4秒“设置”灯亮方可进入参数预置菜单；少于0.5秒则进入“手动”功能“设置”参数时递加参数值，“ 手动”运行时投入电容器组“设置”参数时递减参数值，“ 手动”运行时切除电容器组菜单操作被设置参数参数代码含义参数范围出厂设置代码按住“菜单”键4秒使“设置”指示灯亮再按“菜单”键PA-1 互感器变比设置5-6000再按“菜单”键PA-2 回路设置1-12再按“菜单”键PA-3 电压上限400V-500V ( 230-260V) 再按“菜单”键PA-4 电压下限300V-360V (176-210)再按“菜单”键PA-5 投入门限1-98Kvar再按“菜单”键PA-6 `1 切出门限1-50Kvar再按“菜单”键PA-7 投切延时10-120s再按“菜单”键PA-8 目标功率左因素0.6-1控制器储该次设置，并返回自动运行状态硬件最大值437>>(253)>>3 2>>(190)>>4>>20>>8>>30>>0.96按“递增键”参数递增，按“递减键”参数递减操作说明1、本控制器具有“自动运行模式”与“手动运行模式”两种工作状态；“手动”指示灯点亮时为“手动运行模式”，否则为“自动运行模式”；2、CT 变比预置值为信号电流互感器变比的分子值，如用户的信号电流互感器变比为500/5，则CT 变比预置值为500而不是100。

无功补偿装置的容量选择与系统优化设计无功补偿装置的容量选择与系统优化设计在电力系统中具有重要的意义。

本文将就该主题展开论述，从容量选择和系统优化两个方面进行探讨。

一、无功补偿装置的容量选择无功补偿装置用于电力系统中的无功功率补偿，其容量选择关系到系统的稳定性和运行效率。

在进行无功补偿装置的容量选择时，需要考虑以下几个因素：1.1 系统的无功功率需求首先，需要对系统的无功功率需求进行准确的评估。

通过电力系统的负荷特性和运行数据进行分析，确定系统的无功功率需求是进行容量选择的基础。

1.2 考虑系统的无功功率补偿需求在进行无功补偿装置容量选择时，还需要考虑系统的无功功率补偿需求。

根据负载的特性以及功率因数要求，确定所需的无功补偿容量。

1.3 确定装置的额定容量在综合考虑系统的无功功率需求和无功补偿需求后，可以确定无功补偿装置的额定容量。

额定容量应该略大于系统的无功功率需求，以确保补偿效果的稳定性和可靠性。

二、无功补偿装置的系统优化设计无功补偿装置容量选择后，还需要进行系统优化设计，以确保其在电力系统中的正常运行和有效发挥作用。

以下是几个系统优化设计的要点：2.1 确定装置的布置位置在设计中需要确定无功补偿装置的布置位置。

通常，装置应尽量靠近负载中心，以减小输电线路的无功功率损耗。

2.2 设计合适的补偿方式根据系统的特点和无功补偿需求，选择合适的无功补偿方式。

常见的无功补偿方式包括静态无功补偿器（SVC）、静态同步补偿器（STATCOM）等。

2.3 进行电流、电压等参数的合理优化在装置设计中，需要进行电流、电压等参数的合理优化。

通过精确计算和仿真模拟，确定合适的参数配置，以提高系统的稳定性和运行效率。

2.4 考虑装置的可靠性与维护性在系统优化设计过程中，还需要考虑装置的可靠性与维护性。

选择可靠性高、维护便捷的无功补偿装置，以降低运行和维护成本。

三、总结无功补偿装置的容量选择与系统优化设计对电力系统的稳定运行至关重要。

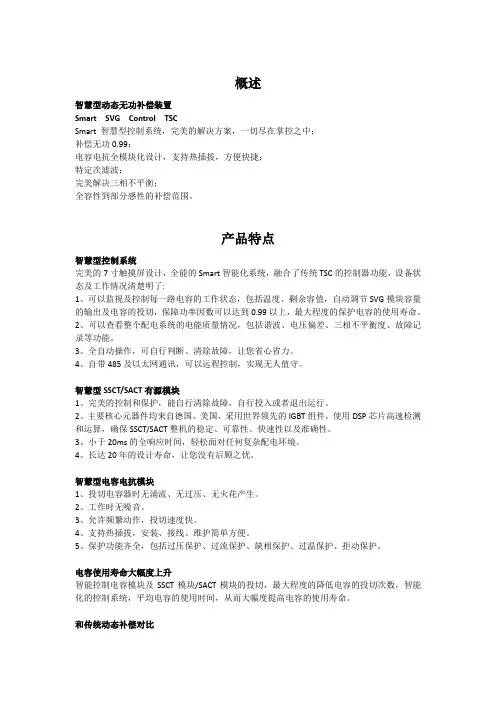

概述智慧型动态无功补偿装置Smart SVG Control TSCSmart 智慧型控制系统，完美的解决方案，一切尽在掌控之中；补偿无功0.99；电容电抗全模块化设计，支持热插拔，方便快捷；特定次滤波；完美解决三相不平衡；全容性到部分感性的补偿范围。

产品特点智慧型控制系统完美的7寸触摸屏设计，全能的Smart智能化系统，融合了传统TSC的控制器功能，设备状态及工作情况清楚明了:1、可以监视及控制每一路电容的工作状态，包括温度、剩余容值，自动调节SVG模块容量的输出及电容的投切，保障功率因数可以达到0.99以上，最大程度的保护电容的使用寿命。

2、可以查看整个配电系统的电能质量情况，包括谐波、电压偏差、三相不平衡度、故障记录等功能。

3、全自动操作，可自行判断、清除故障，让您省心省力。

4、自带485及以太网通讯，可以远程控制，实现无人值守。

智慧型SSCT/SACT有源模块1、完美的控制和保护，能自行清除故障，自行投入或者退出运行。

2、主要核心元器件均来自德国、美国，采用世界领先的IGBT组件，使用DSP芯片高速检测和运算，确保SSCT/SACT整机的稳定、可靠性、快速性以及准确性。

3、小于20ms的全响应时间，轻松面对任何复杂配电环境。

4、长达20年的设计寿命，让您没有后顾之忧。

智慧型电容电抗模块1、投切电容器时无涌流、无过压、无火花产生。

2、工作时无噪音。

3、允许频繁动作，投切速度快。

4、支持热插拔，安装、接线、维护简单方便。

5、保护功能齐全，包括过压保护、过流保护、缺相保护、过温保护、拒动保护。

电容使用寿命大幅度上升智能控制电容模块及SSCT模块/SACT模块的投切，最大程度的降低电容的投切次数，智能化的控制系统，平均电容的使用时间，从而大幅度提高电容的使用寿命。

和传统动态补偿对比公司介绍西安爱科赛博电气股份有限公司创业成立于1996年，位于西安高新区，占地面积20亩，厂房面积18000平方米，员工人数400人。

自动化控制系统中的无功补偿摘要：在自动化控制系统中，无功补偿是一个关键的技术环节，对于提升电力系统的稳定性和效率具有不可或缺的作用。

随着现代工业的发展，电力系统的规模和复杂性不断增加，对无功补偿技术的要求也越来越高。

因此，深入研究无功补偿技术在自动化控制系统中的应用，对于推动电力系统的智能化、高效化运行具有重要意义。

关键词：自动化控制系统；无功补偿；分析一、无功补偿技术概述1.1 无功补偿技术的原理与分类无功补偿技术的原理主要基于电力系统中无功功率的平衡。

在电力系统中，无功功率主要用于建立和维护磁场，使电机、变压器等设备能够正常运行。

然而，由于电力系统中存在大量的感性负载，它们会消耗大量的无功功率，导致电压波动、功率因数降低等问题。

无功补偿技术的核心思想是通过在系统中加入适当的无功电源，以提供足够的无功功率，从而维持系统的无功平衡。

无功补偿技术可以分为静态补偿和动态补偿两大类。

静态补偿主要采用固定电容器、电感器等设备，通过手动或自动投切来提供或吸收无功功率。

这种补偿方式适用于负载变化不大、对响应速度要求不高的场合。

而动态补偿则采用更为先进的电力电子设备，如静止无功补偿器（SVC）和静止无功发生器（SVG）等，它们能够实时检测系统的无功需求，并快速提供或吸收相应的无功功率，以满足系统对无功功率的动态需求。

据IEEE（电气电子工程师协会）的研究报告指出，适当的无功补偿可以显著提高电力系统的功率因数，降低线路损耗，提高电压质量。

例如，在一个典型的工业配电系统中，通过采用动态无功补偿技术，功率因数可以从0.8提高到0.95以上，线路损耗可以降低约20%，这不仅有助于节约能源，还可以提高设备的运行效率和使用寿命。

此外，无功补偿技术还可以与自动化控制系统相结合，实现更为智能和高效的能源管理。

通过实时监测系统的无功需求和电压质量，自动化控制系统可以自动调整无功补偿设备的运行状态，以维持系统的无功平衡和电压稳定。

⽆功补偿原理、⽅法前⾔《国家电⽹公司农⽹“⼗⼀五电压质量和⽆功电⼒规划纲要》提出，纲要指导思想为：以公司“新农村、新电⼒、新服务农电发展战略为指导，以安全、质量、效益为核⼼，坚持科技进步，全⾯提⾼农⽹电压⽆功综合管理⽔平，持续改善供电质量，降低电能损耗，为社会主义新农村建设提供优质、经济、可靠的电⼒供应。

切实达到《国家电⽹公司电⼒系统电压质量和⽆功电⼒管理规定》的“⽆功补偿配制应按照分散就地补偿与变电站集中补偿相结合，以分散为主；⾼压补偿与低压补偿相结合，以低压为主；调压与降损相结合，以降损为主”的要求。

⽆功补偿的原理在交流电路中，由电源供给负载的电功率有两种；⼀种是有功功率，⼀种是⽆功功率。

有功功率是保持⽤电设备正常运⾏所需的电功率，是将电能转换为其他形式能量（机械能、光能、热能）的电功率。

⽆功功率⽐较抽象，它是电路内电场与磁场的交换，在电⽓设备中建⽴和维持磁场的电功率。

它不对外作功，⽽是转变为其他形式的能量。

凡是有电磁线圈的电⽓设备，要建⽴磁场，就要消耗⽆功功率。

⽆功功率决不是⽆⽤功率，它的⽤处很⼤。

电动机需要建⽴和维持旋转磁场，使转⼦转动，从⽽带动机械运动，电动机的转⼦磁场就是靠从电源取得⽆功功率建⽴的。

变压器也同样需要⽆功功率，才能使变压器的⼀次线圈产⽣磁场，在⼆次线圈感应出电压。

因此，没有⽆功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。

（打个⽐⽅，农村修⽔利需要开挖⼟⽅运⼟，运⼟时⽤⽵筐装满⼟，挑⾛的⼟好⽐是有功功率，挑空⽵筐就好⽐是⽆功功率，⽵筐并不是没⽤，没有⽵筐泥⼟怎么能运到堤上?）在正常情况下，⽤电设备不但要从电源取得有功功率，同时还需要从电源取得⽆功功率。

如果电⽹中的⽆功功率供不应求，⽤电设备就没有⾜够的⽆功功率来建⽴正常的电磁场，这些⽤电设备就不能维持在额定情况下⼯作，⽤电设备的端电压就要下降，从⽽影响⽤电设备的正常运⾏。

但是从发电机和⾼压输电线供给的⽆功功率远远满⾜不了负荷的需要，所以在电⽹中要设置⼀些⽆功补偿装置来补充⽆功功率，以保证⽤户对⽆功功率的需要，这样⽤电设备才能在额定电压下⼯作。

图1TCR-FC的电路图
Q F是负荷所需的无功功率,Q L是电抗器的感性无功功率,Q 是固定电容器容性无功功率,Q S是系统所提供的无功功率。

SVC的总无功功率为TCR支路的无功功率和FC支路的无功功率的代数和
SVC补偿率是:
式中,Q为其SVC的动态补偿额定容量
表达式为
式中:P和P'分别为补偿前后的短时
TCR晶闸管阀组控制角α与基波等值电纳之间关系的表达式是式中:表示的是晶闸管阀组中最小的控制角
电抗器的额定电感是
式中,U e表示电抗器额定的电压值,
TCR额定电流表达式为
FC作为SVC无功补偿装置重要部分
达式为
式中,α是晶闸管阀组中最大控制角。

图2硬件结构图
图3技术方案
从而保证。

对长期闲置不用的。

系统的性能和工作效率得到了大大的提高。

. All Rights Reserved.。

毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。

除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。

对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。

本人完全意识到本声明的法律结果由本人承担。

2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。

本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。

3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。

4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。

论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。

论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。

对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。

学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。

本人完全了解大学有关保存，使用毕业论文的规定。

同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。

本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。

如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。

本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。

本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。

基于SVG+智能电容的混合式无功补偿系统研究与设计孙曙光;刘建强;刘旭林;杜太行【摘要】为了实现低成本、精确地大容量无功补偿,设计了一种基于“SVG+智能电容”混合式无功补偿系统.系统由一台高精度补偿的小容量静止无功发生器(Static Var Generator,SVG)和多台智能电容组成.首先对混合系统中SVG的电流跟踪控制进行分析,针对PI控制对周期性信号跟踪性差和重复控制在负载突变时导致补偿电流畸变的问题,提出采用加权式并联型重复控制的电流跟踪控制策略.然后对整体系统的运行特性进行分析,给出系统无功分配控制方法.最后以TMS320F28335作为混合式系统的核心控制器,设计了一套混合式无功补偿系统.通过仿真和试验结果表明,混合无功补偿系统可以对无功电流进行有效的补偿.【期刊名称】《电测与仪表》【年(卷),期】2019(056)001【总页数】8页(P128-135)【关键词】混合式无功补偿;静止无功发生器;智能电容;重复控制【作者】孙曙光;刘建强;刘旭林;杜太行【作者单位】河北工业大学控制科学与工程学院,天津300130;河北工业大学控制科学与工程学院,天津300130;河北工业大学控制科学与工程学院,天津300130;河北工业大学控制科学与工程学院,天津300130【正文语种】中文【中图分类】TM9330 引言随着电力电子技术的发展，无功补偿系统不仅可以补偿无功功率，还同时具有抑制谐波功能，使电力系统运行更加安全可靠[1]。

智能电容器是目前较为普遍的智能型无功补偿装置，其成本低，在大容量无功补偿具有较大优势，但其只能分级补偿，不能抑制闪变和不平衡[2]。

SVG已经代表了新一代的无功补偿系统[3-4]，其调节速度快，运行范围宽，可抑制补偿电流中的谐波。

然而，大容量的SVG结构复杂，控制难度大，成本高。

由于单一无功补偿装置的局限性，科研人员对混合无功补偿系统进行研究，其中“SVG+TSC”形式的混合无功补偿装置应用较为广泛，针对大容量、固定的无功，利用投切式电容器进行补偿；针对小容量、电容欠补的无功，利用SVG进行补偿[5-6]。

摘要本文介绍无功补偿装置，此装置分三相六路采集电压和电流信号经多路开关送到A/D进行模数转换，利用S3C2440计算无功功率，根据电压和无功两个判别量对系统电压和无功实行综合调节，以保证电压在合格范围内，同时实现无功基本平衡。

在补偿方式上，选用了并联电容器补偿。

并联电容器是一种提供无功功率的非常经济的电力装置，并具有价格低廉、安装灵活、操作简单、运行稳定、维护方便等优点。

以晶闸管作为无触点投切开关，使用编码投切方式，实现对电容器的无过渡过程快速投切。

S3C2440进行控制，通过检测电压和无功功率，对多级电容器组进行分相投切，补偿效果快速准确、安全、洁净及易于控制。

关键词：无功补偿S3C2440 电压并联电容器分相投切AbstractThis paper introduces the reactive power compensation device, this device is divided three six road collecting voltage and current signals by a multichannel selective switch to A/D conversion. S3C2440calculation of reactive power, according to the voltage and reactive power two discriminant volume on system voltage and reactive power comprehensive regulation, in order to ensure the qualified voltage, while realizing reactive power equilibrium. On compensation way, selection of the parallel capacitor compensation, shunt capacitor is a reactive power economic power device, shunt capacitor with low price, flexible installation, simple operation, stable running, convenient maintenance and so on. And to the thyristor as a non-contact switch, use of code switching mode, realize the capacitor without the transition process of fast switching. Using S3C2440control, by detecting the voltage and reactive power, the multistage capacitor group split-phase switching, compensation effect quickly and accurately, safe, clean and easy to control.Key words: reactive power compensation S3C2440 voltage shunt capacitor phase switching目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 无功补偿的目的和意义 (1)1.2 国内外发展状况 (2)1.2.1 无功补偿方式的发展现状 (2)1.2.2 无功补偿技术的发展趋势 (5)1.3 本文研究的主要内容 (5)第2章无功补偿的原理及调节判据 (7)2.1 无功补偿原理 (7)2.1.1 无功补偿的主要作用 (8)2.1.2 无功补偿电容器的容量的选择 (10)2.2 并联电容器补偿 (10)2.3 并联补偿电容器的配置原则 (12)2.4 调节判据的选择 (13)2.5 电容器组的投切对系统电压和无功的影响 (14)第3章主系统设计 (17)3.1 工作过程 (17)3.2 电容器投切接线方式选择 (19)3.3 电容器组投切方式 (20)3.4 晶闸管电压过零触发电路 (23)3.5 器件的选型 (25)3.5.1 晶闸管的选型 (25)3.5.2 电抗器的选型 (26)第4章硬件电路设计 (29)4.1 主控制器 (29)4.2 电源电路设计 (31)4.3 电压电流检测电路设计 (33)4.4 功率因数角检测电路设计 (35)4.5 按键电路设计 (38)4.6 显示电路设计 (39)4.7 投切控制电路设计 (40)第5章软件设计 (42)5.1 电网参数采集模块 (43)5.2 按键模块部分 (44)5.3 显示模块 (44)5.4 投切控制模块 (45)经济与社会效益分析 (47)结论 (48)致谢 (49)参考文献 (50)附录 (53)CONTENTSAbstract (Chinese) (I)Abstract (English) (II)The first chapter Introduction (1)1.1 The purpose and significance of reactive power compensation11.2 The domestic and foreign development condition (2)1.2.1 The current situation of the development of reactivepower compensation (2)1.2.2 Reactive power compensation technology developmenttrend (5)1.3 The main contents of this paper (5)The second chapter The principle of reactive compensation and control criteria (7)2.1 Reactive compensation principle (7)2.1.1 The main role of reactive power compensation (8)2.1.2 Reactive compensation capacitor capacity selection (10)2.2 Parallel capacitor compensation (10)2.3 Shunt compensation capacitor allocation principle (12)2.4 The choice of regulation criterion (13)2.5 Capacitor on system voltage and reactive power impact (14)The third chapter The main system design (17)3.1 Working process (17)3.2 Capacitor wiring mode selection (19)3.3 Capacitor bank switching mode (20)3.4 Thyristor voltage cross zero trigger circuit (23)3.5 Device selection (25)3.5.1 Thyristor type selection (25)3.5.2 Reactor type selection (26)The fourth chapter Hardware circuit design (29)4.1 Master controller (29)4.2 Power circuit design (31)4.3 Voltage and current detecting circuit design (33)4.4 Power factor angle detection circuit design (35)4.5 Key circuit design (38)4.6 Design of display circuit (39)4.7 Switching control circuit design (40)The fifth chapter Software design (42)5.1 Power grid parameter acquisition module (43)5.2 Key module (44)5.3 Display module (44)5.4 Switching control module (45)Economic and social benefit analysis (47)Conclusion (48)Thank (49)Reference (50)Appendix (53)第1章绪论1.1无功补偿的目的和意义随着国民经济持续快速增长，工业企业的数量不断增加，人们生活水平不断提高，使用电量的需求大大增加。
