《压力管道》PPT课件教学内容

《压力管道》PPT课件教学内容
合物的火花或高温
GB50058—92《爆炸和火灾 危险环境电力装置设计 规范》
工艺设计、联锁保护
31
其它安全设计
经过道路的管道必 须有一定的架空 高度
➢ 只有人员通行的净 高度不小于2.2m
➢ 通行大型车辆的净 高度要留4.5m
➢ 跨越铁路的净高度 则不小于5.5m
32
33
其它安全设计
法兰的位置避免处 于人行通道和机泵 上方。输送腐蚀性 介质管道上的法兰 要设安全防护罩。
• 对于需长期施工的工程，其管道的布置设计应统一规划， 力求做到施工、生产、维修互不影响 。
• 永久性的工艺、热力管道不得穿越工厂的发展用地。 • 在确定进出装置（单元）的管道方位与敷设方式时，应
做到内外协调 。 • 厂区内的全厂性管道的敷设，应与厂区内的装置（单
元）、道路、建筑物等协调，避免管道包围装置（单
小分类
名称
铸铁管
高级铸铁管、延性铸铁管
碳素钢管
普通钢管、高压钢管、高温钢管
低合金钢
低温用钢管、高温用钢管
合金钢
奥氏体钢管
铜及铜合金 铜管、铝黄铜、铝砷高强度黄铜、 铜、镍、蒙乃尔合金、耐蚀耐热镍 基合金
铅管、铝管、钛管
橡胶软管、橡胶衬里管
聚氯乙烯、聚乙烯、聚四氟乙烯
石棉管
混凝土管
玻璃管、玻璃衬里管
钢塑复合管、铝塑复合管
精选ppt43表62管子分类表按用途分类输送用传热用结构用其它用按材质分类金属管非金属管按形状分类套管双层管翅片管各种衬里管特殊用622一管子一管子分类精选ppt44表63不同用处分类表输送用及传热用普通配管用压力配管用高压用高温用高温耐热用低温用耐腐蚀普通结构用高强度结构用机械结构用油井用试锥用高压瓦斯容器用无缝钢管精选ppt45铅管铝管钛管铜管铝黄铜铝砷高强度黄铜铜镍蒙乃尔合金耐蚀耐热镍基合金铜及铜合金有色金属管奥氏体钢管合金钢低温用钢管高温用钢管低合金钢普通钢管高压钢管高温钢管碳素钢管钢管高级铸铁管延性铸铁管铸铁管铁管金属管名称小分类中分类大分类钢塑复合管铝塑复合管钢塑复合管复合管玻璃管玻璃衬里管玻璃陶瓷管混凝土管混凝土管石棉管石棉管聚氯乙烯聚乙烯聚四氟乙烯塑料管橡胶软管橡胶衬里管橡胶管非金属管表64不同材质分类表精选ppt46二管子的规格尺寸直径和壁厚

压力管道作业人员培训最新(ppt)

压力管道作业人员培训最新(ppt)

1 第一章 压力管道基础知识
压力管道的定义
①2014年第114号公告的《特种设备目录》中对压力管道的定义：
压力管道，是指利用一定的压力，用于输送气体或者液体的管 状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）， 介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最 高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于 50mm的管道。公称直径小于150mm，且其最高工作压力小于1.6MPa （表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属 管道除外。其中，石油天然气管道的安全监督管理还应按照《安全生 产法》、《石油天然气管道保护法》等法律法规实施。
东营市特种设备检验所
Dongying Special Equipment Inspecition
压力管道作业人员 培训最新(ppt)
（优选）压力管道作业人员培 训最新
1
学
2
习
3
提
4
纲5
第一章 压力管道基础知识 第二章 压力管道现场安装知识 第三章 压力管道安全知识 第四章 压力管道法规知识 第五章 事故案例分享
如有极少量这类物质泄漏到环境中，被人吸入或人类接触， 即使迅速治疗，也能对人体造成严重和难以治疗的伤害物 质。如汞及化合物、苯、对硫磷等。 12、有毒流体：这类物质泄漏到环境中，被人吸入或与人 体接触，如治疗不及时不至于对人体造成不易恢复的危害。 相当于现行国家标准《职业性接触毒物危害程度分级》中 Ⅱ 级及以下危害程度的毒物。如二硫化碳、四氯化碳、 硫化氢、甲醛、苯胺等。 13、有腐蚀液体：指能灼伤人体组织并对材料造成损坏的 液体，如硝酸、硫酸等。
视镜,疏水 器,过滤器, 分离器,阴 极保护,调 压站,监控

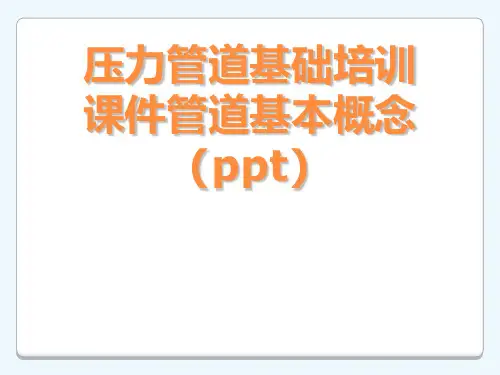

压力管道基础培训课件管道基本概念(ppt)

压力管道基础培训课件管道基本概念(ppt)

XXS 7.47 7.82 9.09 10.15 11.07 15.25 17.12 21.95 22.23
管径ห้องสมุดไป่ตู้壁厚对照表
压力管道，是指利用一定的压力，用于输送 气体或者液体的管状设备，其范围规定为最高工 作压力大于或者等于0.1MPa（表压）的气体、液 化气体、蒸汽介质或者可燃、易爆、有毒、有腐 蚀性、最高工作温度高于或者等于标准沸点的液 体介质，且公称直径大于25mm的管道。
操作温度 管道在正常操作条件下的温度。
环境温度 管道在正常操作条件下周围环境的温度。
管道设计条件
管系相互联系牵扯和影响，且长细比大，易于失稳，受力 情况更复杂；
压力管道设计除了要考虑常规因素外，还需考虑柔性、振 动、支撑等特殊因素 ；
管内流体流动状态复杂，缓冲余地小，工作条件变化频率 大；
除GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设 计压力和设计温度小于GC1规定的管道。 GC3级：
输送无毒、非可燃流体介质，设计压力≤1.0MPa且设计温度＞-20 ℃ 但是＜185℃；
ASME B31.1《动力管线（Power Piping）》 ASME B31.3《工艺管线（Process Piping）》 ASME B31.4《液态烃和其他液体管道输送系统（Pipeline
英制（PSI） 150 300 400 600 900 1500 2500
公制（bar） 20 50 68 100 150 250 420
设计压力 管道组成件压力设计时所用的压力。 设计压力=1.15*操作压力
操作压力 管子、管件、阀门等在正常操作情况下承受的压力。
设计温度 设计温度是指管道组成件设计时所用的温度。管道设计温度不 应低于正常操作时，由压力和温度构成的最苛刻条件下的材料 温度。 设计温度=操作温度+30度或+15度

压力管道培训课件

压力管道培训课件
3）管内流体流动状态复杂，缓冲余地小，工作条件变化频率 大；
4）管道的组成件种类繁多，各有各的特点和技术要求，选材 和总成困难；
5）管道上的可能泄漏点多于压力容器。 6）管道在布置、安装和检验方面与压力容器存在很大的差 别。 另外，在多数情况下管道设计必须由多人合作，共同完成， 且与几乎与所有专业都有条件关系，而压力容器则相反。
2）介质的毒性 P14
GB5044把毒物的危害程度分为四个级别：
极度危害（Ⅰ）
高度危害（Ⅱ）
中度危害（Ⅲ）
轻度危害（Ⅳ）
分级的依据是以急性毒性、急性中毒发病状况、慢性中毒患
病状况、慢性中毒后果、致癌性和最高容许浓度（mg/m3）六项指
标为基础。
分级的原则是按六项分级指标综合分析，全面权衡，以多数
指标的归属和实际接触情况，定出危害程度的级别。
压力管道类别定义及级别划分
------摘自《压力容器、压力管道设计许可规则》
长输管道（GA类）定义： 长输管道系产地、储存库、使用
单位间的用于输送商品介质的管道。 按照其输送的介质特性、工作压
力 和 输 送 距 离 划 分 为 GA1 级 和 GA2 级。
工业管道（GC类）定义： 工业管道系指企业、事业单位
汽车装卸站的布置 P140/141
四、管道布置 （第五章 第二节）
管道布置是指在装置界区的有限空间内，对联系各设备及进
出装置的工艺管道、公用工程管道以及相关专业的设施，进行综
合规划和有序排布的过程，并使之同时满足PID 、安全、操作、
检修的规定和要求的过程。 1、装置内管道布置必须综合规划 2、管道布置的原则和一般要求 （参考P171） （1）布置原则 （2）一般要求 3、管道布置与相关专业的关系 4、装置主管廊上的管道布置 P175 管廊上π补偿器 （1）布置原则 （2）注意事项 引出管、弯头等 5、塔器的配管 P175 （1）配管原则 （2）塔的管口方位
