计算机技术跟其在数控机床上运用(上)复习提纲

  • 格式：doc
  • 大小：56.00 KB
  • 文档页数：4

计算机技术及其在数控机床上应用（上）复习提纲

一、单项选择题 (每小题1分，共16分)

1.指令MOV AX,[BX][SI]中源操作数的寻址方式是 ( )

A.寄存器间接寻址 B.变址寻址

C.相对寻址 D.基址变址寻址

2.8086 CPU内有指示下条指令有效地址的指示器是 ( )

A.IP B.SP C.BP

D.SI

3.采用高速缓存(cache)的目的是 ( )

A.扩大主存容量 B.提高CPU运行速度

C.提高总线速度 D.提高主存速度

4.用2K×4位的RAM芯片组成16K字节的存储器，共需RAM芯片和片选地址分别为 ( )

A.16位和3片 B.8位和8片 C.4片和3位 D.32片和8位

5.8086/8088中除______两种寻址方式外，其它各种寻址方式的操作数均在存储器中。 ( )

A.立即寻址和直接寻址 B.寄存器寻址和直接寻址

C.立即寻址和寄存器寻址 D.立即寻址和间接寻址

6.指令MOV AX,[3070H]中源操作数的寻址方式为 ( )

A.寄存器间接寻址 B.立即寻址

C.直接寻址 D.变址寻址

7.Reset信号有效后，8086CPU的启动地址 ( )

A.FFFFFh B.0FFFFh

C.FFFF0h D.00000h

8.在8086CPU的标志寄存器中，控制标志位占 ( )

A.3位 B.9位

C.4位 D.16位

9.堆栈的工作方式是 ( )

A.先进先出 B.随机读写

C.只能读出不能写入 D.后进先出 10.CPU与I/O设备间传送的信号有 ( )

A.控制信息 B.状态信息

C.数据信息 D.以上三种都有

11.将微处理器、内存储器及I/O接口连接起来的总线是（ ）

A.片总线 B.外总线 C.系统总线 D.局部总线

12.连接到64000h~6FFFFh地址范围上的存储器是用8k×8 RAM芯片构成的，该芯片要______片。（ ）

A.8片 B.6片 C.10片 D.12片

13. 长度相同但格式不同的2种浮点数，假设前者阶码长、尾数短，后者阶码短、尾数长，其它规定均相同，则它们可表示的数的范围和精度为（ ）

A.两者可表示的数的范围和精度相同 B.前者可表示的数的范围大但精度低

C.后者可表示的数的范围大且精度高 D.前者可表示的数的范围大且精度高

14.微型计算机主存储器的基本编址单元的长度为：

A. 32位 B.l位 C.8位 D.16位

15. 假设V1和V2是用DW定义的变量，下列指令中正确的是：

A.MOV V1，20H B.MOV V1，V2

C.MOV AL，V1 D.MOV 2000H，V2

16. 在下列指令中，隐含使用AL寄存器的指令有几条？

SCASB； XLAT； MOVSB； DAA； NOP； MUL BH；

A.1条 B.2条 C.4条 D.5条

17. 若（AX）＝0122H，四个标志位CF、SF、ZF、OF的初始状态为0，执行指令SUB AX，0FFFH后，这四个标志位的状态是（ ）

A.（CF）＝0，（SF）= 0，（ZF）= 0，（OF）= 0

B.（CF）＝1，（SF）= 1，（zF）= 0，（OF）= 0

C.（CF）＝0，（SF）= 0，（ZF）= 1，（OF）= 1

D.（CF）＝1，（SF）= 1，（ZF）= 1，（OF）= 1

18. 执行下列三条指令后、A寄寄存器中的内容是（ ）

MOV AX，'8'

ADD AL，'9'

AAA A.0017H B.0077H C.0107H D.0071H

19. EPROM是指 ( )

A.随机读写存储器 B.可编程只读存储器

C.只读存储器 D.可擦除可编程只读存储器

20. 执行下列两条指令后，标志位CF为 ( )

MOV AL， FFH

ADD AL， 01H

A.为0 B.变反

C.为1 D.不变

21. 某微机字长32位，其存储容量为256KB，若按字节编址，其寻址范围是 ( )

A.0～32K字 B.0～16KB

C.0～64K字 D.0～16K字

二、名字解释：

微处理器 微型计算机 8086CPU的功能结构 EU BIU 存储器 堆栈 IP

SP 物理地址 指令

三、填空题：

1. 8086 CPU通过______________寄存器和______________寄存器能准确找到指令代码。

2. SRAM靠_____________存储信息，DRAM靠_____________存储信息，为保证DRAM中内容不丢失，需要进行_________________操作。

3. 数制转换：215= B、0.5625= B 、34H＝ D。

4. 设X1=+23、X2=-23则 [X1]原= 、[X2]原=

[X1]反= 、[X2]反=

[X1]补= 、[X2]补=

5. 假设机器的字长为8位，则对整数情况，原码所能表示数的范围为 ，补码所能表示数的范围为 ，反码所能表示数的范围为 。

6. 设有效信息为1011001，则偶校验码为 、奇校验码 。 7. 8086共含有 个16位寄存器和 个标志位。

8. 8086是独具特色的第三代微处理器，其主要特性如下：机器字长为 位、直接寻址能力 字节、引脚数 脚、电源 伏。

9. 请将下列各汇编语句注释：

MOV AL, 25 ；

MOV BX, AX ；

10. 若DS内容为30000H，地址为31000H的字单元内容为6350H，则执行语句

MOV AX, [1000H]后，（AL）= 。

11. 1946年，美国依据 计算机结构体系设计思想，研制出世界上第一台计算机——电子数值积分计算机ENIAC。

12. 一般情况下，一条汇编语言指令包括两个主要部分：一部分是指令的 ，另一部分是 。

13.有两类电路可以驱动总线，这两类电路是 和 。

14. 在8086 CPU中，总线接口部件（BIU）的功能是______________________________，执行部件（EU）的功能是______________________________。

四、计算：

1. 下图示出微处理器地址线0A在系统中连接情况。假定图中的μP（CPU）是Z-80，厂家规定它的驱动能力为：高电平250μA，低电平1.8mA。单片2114的直流负载为：高电平10μA，低电平10μA；单片74LS系列的直流负载为：高电平20μA，低电平400μA。试分析、计算该电路的直流总负载，并说明该电路工作是否正常。

μP211421142114211474LS74LSA0A0A0A0A0A0A0

2. 已知x=0.01011，y=-0.01010，求：[2x]补，[-x]补，[2y]补，[-y]补。

3.3－8译码器各种接法的地址空间及端口地址计算。

4.完成下列十六进制数的运算，并给出各标志位的状态。

0EA0H+3458H 9090H-4AE0H

五、问答：

1. RS－232C是什么标准？主要包括哪些内容？适用于何种场合？

六、阅读程序：熟悉教材上所有程序。

七、看教材及上课笔记一遍，非常重要！！！

最后，希望各同学考出好成绩！！！！

合集下载

数控技术及应用知识点总结

数控技术及应用知识点总结

数控技术及及应用知识点总结

1、数控技术是利用数字化信息对机械运动及加工过程进行控制的一种方法。

2、数控系统是用来实现数字化信息控制的硬件和软件的整体；其核心装置是数控装置。

3、带有自动刀具交换装置的数控机床称为加工中心。

4、在加工中心的基础上，通过增加多工作台自动交换装置及其他相关装置所组成的加工单元为柔性加工单元。

5、在FMC和加工中心的基础上，增加物流系统、工业机器人，以及相关设备，并由中央控制系统进行集中、统一控制和管理的制造系统称为柔性制造系统。

6、数控机床基本组成包括：输入/输出装置、数控装置、伺服驱动和反馈装置、辅助控制装置、机床本体。

7、数控机床加工程序的编制简称数控编程。就是根据加工零件图样要求的形状、尺寸、精度、材料及其他技术要求所确定零件加工工艺过程、工艺参数，然后根据编程手册规定的代码和程序格式编写零件加工程序单。

8、零件加工程序输入过程的方式：边读入边加工、一次将零件加工程序全部读入存储器，然后加工时在从存储器中逐段调出进行加工。

9、脉冲当量：数控装置发出一个进给脉冲所对应的机床坐标轴的位移量。

10、驱动装置包括控制器和执行机构两大部分。

11、辅助控制装置的作用：是根据数控装置输出主轴的转速、转向和启停指令，刀具的选择和交换指令，冷却、润滑装置的启停指令，工件和机床部件的松开、加紧，工作台转位等辅助指令所提供的信号，以及机床上检测开关的状态等信号，经过必要的编译和逻辑运算，经过方法后驱动相应的执行元件，带动机床机械部件、液压、气动等辅助装置完成指令规定的动作。

12、辅助控制装置由PLC和强电控制回路构成。

13、机床本体由主传动系统、进给传动系统、床身、工作台、辅助运动装置、液压气动系统、润滑系统、冷却装置等部分组成。

14、插补：在理想轨迹的已知点之间，通过数据点的密化，确定一些中间点的方法。

15、联动轴的数量是衡量数控机床性能的重要技术指标之一。

数控原理与系统复习文档

数控原理与系统复习文档

第一章

A.什么是数控系统？ 机床数控系统的组成及各部分作用如何？

1.数控系统的基本概念：数控是数字控制的简称。从广义上讲，是指利用数字化信息实控制，也就是利用数控控制技术实现的自动控制系统，其被控对象可以是各种生产过程。狭义上理解也就是利用数字化信息对机床轨迹和状态实行控制。

2.数控系统的组成：输入/输出装置、数控装置、伺服系统、机床电器控制装置、机床本体。

3.输入装置的作用：将数控加工程序等各种信息输入数控装置，输入的内容及数控系统的工作状态可以通过输出装置观察。

4.数控装置的作用：正确识别和解释数控加工程序，对解释结果进行各种数据计算和逻辑判断处理。

5.伺服系统的作用：按照数控装置发出的位置控制命令和速度控制命令正确驱动机床受控部件的移动。

6.机床电器控制装置的作用：接受数控装置发出的开关，主要完成机床主轴选速、起停和方向控制功能，换刀功能，工件装夹功能，冷却、液压、气动、润滑系统控制功能以及机床其他辅助功能。

7．机床本体的作用：

B.简述数控机床坐标系的定义

8.标准的数控机床坐标系统采用右手直角笛卡尔坐标系。

C.试简速数控系统的分类及各自的显著特点

9.按数控机床运动轨迹分类：点位数控系统、直线数控系统、轮廓数控系统

按数控机床伺服系统分类：开环数控系统、全闭环数控系统、半闭环数控系统

按数控机床功能水平分类：经济型数控系统、普及型数控系统、高档型数控系统

D.简述计算机数控系统的基本工作过程

10.输入、译码、诊 断、刀补计算、速度处理、插补计算、位置控制

E．名词解释

CNC---计算机数字控制装置 PLC---可编程逻辑控制器

ISO（Internation Standard Organization）---国际标准化组织

WOP---面向车间的编程 DNC---分布式数字控制 FMC---柔性制造单元

FMS---柔性制造系统

CNC数控知识培训资料

CNC数控知识培训资料

CNC数控知识培训资料

一、CNC 数控技术概述

CNC 数控技术，即计算机数字控制技术，是一种利用数字化的信息对机床运动及加工过程进行控制的方法。它在现代制造业中发挥着至关重要的作用，大大提高了生产效率和加工精度。

CNC 数控机床是实现数控技术的核心设备，通过预先编写好的程序来控制机床的运动轨迹、速度、切削深度等参数，从而实现对各种复杂形状零件的高精度加工。

二、CNC 数控机床的组成

1、 机床本体

这是数控机床的机械结构部分，包括床身、立柱、工作台、主轴箱等部件。机床本体的精度和刚性直接影响加工零件的精度和表面质量。

2、 数控系统

它是数控机床的“大脑”，负责接收和处理加工程序，并将控制信号发送给驱动系统和执行机构。数控系统的性能决定了机床的控制精度、响应速度和功能扩展性。

3、 驱动系统 包括电机、丝杠、导轨等部件，负责将数控系统的指令转化为机床各坐标轴的运动。

4、 辅助装置

如冷却系统、润滑系统、排屑装置等，为机床的正常运行提供保障。

三、CNC 数控编程基础

1、 编程坐标系

在数控编程中，需要建立一个坐标系来确定零件的位置和尺寸。常用的坐标系有直角坐标系、极坐标系等。

2、 编程指令

常见的编程指令包括 G 指令（准备功能指令）、M 指令（辅助功能指令）、T 指令（刀具功能指令）、F 指令（进给速度指令）、S 指令（主轴转速指令）等。

例如，G00 表示快速定位，G01 表示直线插补，M03 表示主轴正转等。

3、 编程方法

（1）手工编程

对于形状简单、加工工序较少的零件，可以采用手工编程。编程人员根据零件图纸，通过计算和编写程序代码来实现加工过程的控制。

（2）自动编程 对于形状复杂、加工工序较多的零件，通常采用自动编程。利用

CAD/CAM 软件（如 MasterCAM、UG 等）生成加工程序。

四、CNC 数控机床的操作

1、 开机前的准备

检查机床各部分是否正常，包括润滑、冷却、刀具等；确认加工程序是否正确无误。

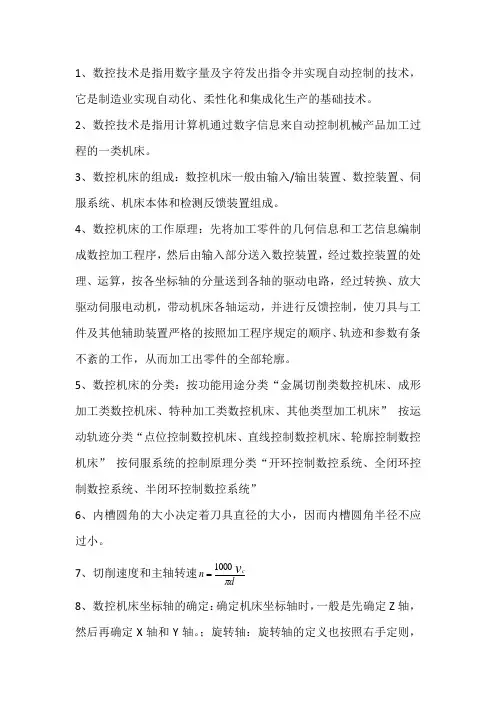

数控技术知识点总结

数控技术知识点总结

1、数控技术是指用数字量及字符发出指令并实现自动控制的技术，它是制造业实现自动化、柔性化和集成化生产的基础技术。

2、数控技术是指用计算机通过数字信息来自动控制机械产品加工过程的一类机床。

3、数控机床的组成：数控机床一般由输入/输出装置、数控装置、伺服系统、机床本体和检测反馈装置组成。

4、数控机床的工作原理：先将加工零件的几何信息和工艺信息编制成数控加工程序，然后由输入部分送入数控装置，经过数控装置的处理、运算，按各坐标轴的分量送到各轴的驱动电路，经过转换、放大驱动伺服电动机，带动机床各轴运动，并进行反馈控制，使刀具与工件及其他辅助装置严格的按照加工程序规定的顺序、轨迹和参数有条不紊的工作，从而加工出零件的全部轮廓。

5、数控机床的分类：按功能用途分类“金属切削类数控机床、成形加工类数控机床、特种加工类数控机床、其他类型加工机床” 按运动轨迹分类“点位控制数控机床、直线控制数控机床、轮廓控制数控机床” 按伺服系统的控制原理分类“开环控制数控系统、全闭环控制数控系统、半闭环控制数控系统”

6、内槽圆角的大小决定着刀具直径的大小，因而内槽圆角半径不应过小。

7、切削速度和主轴转速dnvc1000

8、数控机床坐标轴的确定：确定机床坐标轴时，一般是先确定Z轴，然后再确定X轴和Y轴。；旋转轴：旋转轴的定义也按照右手定则，绕X轴旋转为A轴，绕Y轴旋转为B轴，绕Z轴旋转为C轴。A、B、C以外的转动轴用D、E表示。

9、机床的参考点：有的机床在返回参考点（称“回零”）时，显示为零（x0，y0，z0），则表示该机床零点被建立在参考点上。

10、刀位点：所谓刀位点是指加工和编制程序时，用于表示刀具特征的点，也是对刀和加工的基准点。铣刀和车刀的刀位点通常指刀具的刀尖；钻头的刀位点通常指钻尖；立铣刀、端面铣刀和键槽铣刀的刀位点指刀具底面的中心；而球头铣刀的刀位点指球头中心。

11、程序结构：数控程序由程序编号、程序内容和程序结束段组成。
