电力系统继电保护辅导资料二
主 题：课件第二章电网的电流保护第1-2节——单侧电源网络相间短路的电流保护、电网相间短路的方向性电流保护
学习时间：2013年10月7日－10月13日
内 容：
我们这周主要学习第二章的第1-2节，单侧电源网络相间短路的电流保护和电网相间短路的方向性电流保护的相关内容。希望通过下面的内容能使同学们加深电网电流保护相关知识的理解。
一、学习要求
1．掌握三段式电流保护的配合原则、整定计算，会阅读三段式电流保护的原理图；
2．理解方向性电流保护中方向元件的作用，能正确按动作方向分组配合、整定计算。
二、主要内容
（一）单侧电源网络相间短路的电流保护
1． 继电器
（1）基本原理
能自动地使被控制量发生跳跃变化的控制元件称为继电器。当输入信号达到某一定值或由某一定值突跳到零时，继电器就动作，使被控制电路通断。它的功能是反应输入信号的变化以实现自动控制和保护。 继电器的继电特性：(也称控制特性)继电器的输入量和输出量在整个变化过程中的相互关系。
图1 继电特性
继电器的返回系数rK：返回值rX与动作值opX的比值。即
rropXKX
过量继电器：反应电气量增加而动作的继电器。其返回系数小于1，不小于0.85。
欠量继电器：反应电气量降低而动作的继电器。其返回系数大于1，不大于1.2。
（2）继电保护装置的基本分类
按动作原理：
电磁型、感应型、整流型、晶体管型、集成电路型、微机型等继电器。
按反应的物理量：
电流继电器、电压继电器、功率方向继电器、阻抗继电器和频率继电器等。
按作用：
起动继电器、时间继电器、中间继电器、信号继电器和出口继电器等。 Y max Y
Y min
0 X r X X op （3）过电流继电器
动作电流(Iop)：使继电器动作的最小电流。
返回电流(Ire)：使继电器由动作状态返回到起始位置时的最大电流。
2.单侧电源网络相间短路时电流量值特征
自动化设备电气布线规范幻灯片课件
一、引言
随着工业自动化的不断发展，电气布线的重要性日益凸显。为了保证自动化设备的稳定运行和安全性，我们必须遵循一定的电气布线规范。今天，我将以幻灯片课件的形式，为大家讲解自动化设备电气布线的规范。
二、电气布线的基本原则
1、安全性：在任何情况下，安全应该是首要考虑。所有的电气线路和设备都应该安装在安全的环境中，以防止可能的电击、火灾等危险。
2、效率：布线应尽可能简洁、明了，避免线路交叉或冗余，以减少潜在的故障点和维护难度。
3、可维护性：线路应易于检查和维护。任何故障都应能够方便地检测和修复。
4、兼容性：应确保所使用的线路和设备与自动化设备的其它部分兼容。
三、电气布线的具体规范 1、线路颜色编码：根据国际电工委员会的规定，不同颜色的电线应连接到不同的线路上。例如，红色电线应连接到电源正极，蓝色或黑色电线应连接到电源负极。
2、线路保护：所有电线都应有适当的保护，以防止机械损伤或过载。例如，可以使用金属套管或塑料护套来保护电线。
3、线路标记：每条线路都应有清晰的标记，以方便识别和维护。
4、接地与屏蔽：所有金属部件和线路都应接地，以防止电磁干扰。同时，对于可能受到电磁干扰的线路，应使用屏蔽线或光纤传输。
5、电源与信号布线：电源线和信号线应分开布线，以防止电磁干扰。高电压和低电压的线路也应分开布线。
6、接线端子：所有接线端子都应牢固固定，以防止松动或接触不良。同时，端子上的螺丝和螺母都应有适当的扭矩。
7、线路弯曲：线路应避免过度的弯曲或扭曲，以防止机械损伤或过载。
8、线路长度：在可能的情况下，应尽量减少线路的长度，以减少电阻和电感的影响。 9、防雷与过电压保护：对于可能受到雷电或过电压影响的线路和设备，应安装适当的保护装置。
10、环保：在设计和安装过程中，应尽量减少对环境的影响。例如，应使用可回收的包装材料，减少废弃物的产生。
四、结论
自动化设备的电气布线是一项重要而复杂的工作。只有遵循一定的规范和标准，我们才能确保自动化设备的稳定运行和安全性。希望这次的幻灯片课件能帮助大家更好地理解和掌握电气布线的规范。让我们共同努力，为工业自动化的发展做出贡献！

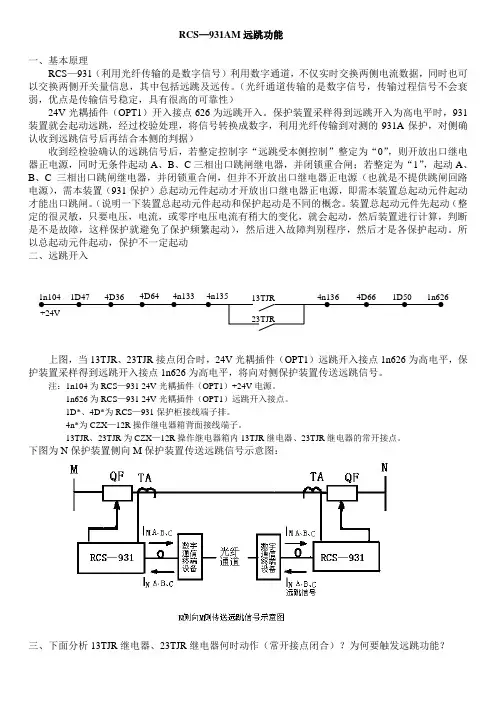

RCS—931AM远跳功能
一、基本原理
RCS—931（利用光纤传输的是数字信号）利用数字通道，不仅实时交换两侧电流数据，同时也可以交换两侧开关量信息，其中包括远跳及远传。（光纤通道传输的是数字信号，传输过程信号不会衰弱，优点是传输信号稳定，具有很高的可靠性）
24V光耦插件（OPT1）开入接点626为远跳开入。保护装置采样得到远跳开入为高电平时，931装置就会起动远跳，经过校验处理，将信号转换成数字，利用光纤传输到对测的931A保护，对侧确认收到远跳信号后再结合本侧的判据）
收到经检验确认的远跳信号后，若整定控制字“远跳受本侧控制”整定为“0”，则开放出口继电器正电源，同时无条件起动A、B、C三相出口跳闸继电器，并闭锁重合闸；若整定为“1”，起动A、B、C三相出口跳闸继电器，并闭锁重合闸，但并不开放出口继电器正电源（也就是不提供跳闸回路电源），需本装置（931保护）总起动元件起动才开放出口继电器正电源，即需本装置总起动元件起动才能出口跳闸。（说明一下装置总起动元件起动和保护起动是不同的概念。装置总起动元件先起动（整定的很灵敏，只要电压，电流，或零序电压电流有稍大的变化，就会起动，然后装置进行计算，判断是不是故障，这样保护就避免了保护频繁起动），然后进入故障判别程序，然后才是各保护起动。所以总起动元件起动，保护不一定起动
二、远跳开入
上图，当13TJR、23TJR接点闭合时，24V光耦插件（OPT1）远跳开入接点1n626为高电平，保护装置采样得到远跳开入接点1n626为高电平，将向对侧保护装置传送远跳信号。
注：1n104为RCS—931 24V光耦插件（OPT1）+24V电源。
1n626为RCS—931 24V光耦插件（OPT1）远跳开入接点。
1D*、4D*为RCS—931保护柜接线端子排。
4n*为CZX—12R操作继电器箱背面接线端子。
13TJR、23TJR为CZX—12R操作继电器箱内13TJR继电器、23TJR继电器的常开接点。
电气自动化部安全知识培训课件
1. 介绍
本课件旨在向电气自动化部门的员工传授安全知识，以确保他们在工作中的安全。
2. 安全意识
2.1. 什么是安全意识
安全意识是指员工对工作环境中潜在危险的认识和反应能力。它是保障员工生命安全和财产安全的基础。 2.2. 安全意识的重要性
安全意识的重要性不可忽视。只有具备了足够的安全意识，员工才能正确地应对各种潜在危险，并采取正确的防护措施，从而保障自身的安全。 3. 电气安全知识
3.1. 电气安全意识
3.1.1. 电气危险
在电气自动化部门工作时，员工可能会接触到电气设备和线路，而这些都存在一定的电气危险。需要具备足够的安全意识来避免事故发生。
3.1.2. 电气事故防范
• 确保电气设备和线路符合安全标准
• 定期检查和维护电气设备和线路 • 遵守正确的操作规程和程序
• 穿戴适当的个人防护装备
3.2. 电气安全常识
3.2.1. 电气设备分类
根据用途和工作条件，电气设备可以分为三类：低压设备、中压设备和高压设备。员工应了解不同设备的特点和安全要求。 3.2.2. 电气事故类型
电气事故主要包括电击、电弧闪over、电气火灾等。员工应了解不同事故类型的特点和应对方法。
3.2.3. 安全操作规程
• 在操作电气设备之前，应先确认电源已切断并使用绝缘工具
• 禁止对带电设备进行检修或维护
• 确保设备的接地良好
• 注意防范静电问题 4. 防护措施
4.1. 个人防护装备
• 绝缘手套
• 绝缘胶靴
• 绝缘衣裤
• 护目镜
• 耳塞
• 呼吸器等
4.2. 安全设施
• 灭火器 • 环境监测设备
• 安全警示标识
• 安全通道等
5. 急救知识
5.1. 电气事故的急救处理
• 电击急救处理步骤
• 电弧闪over急救处理步骤
• 电气火灾急救处理步骤 5.2. 急救设施
• 急救箱
• 安全通道
• 紧急呼叫系统
6. 结束语
安全是我们工作中最重要的一环，只有保障了安全，我们才能更好地工作。希望通过本次安全知识培训，大家能够提高认识，保护好自己和同事的安全。 以上就是本次安全知识培训的主要内容，希望大家能够加深对电气安全的认识和理解，提高安全意识。谢谢大家！
