螺纹和螺纹紧固件详细介绍
以图解的形式详细介绍螺纹和螺纹紧固件
§14、1螺纹和螺纹紧固件
第1\7页
本课主要内容:(螺纹、螺纹紧固件)
螺纹（螺纹的形成及其要素、螺纹的规定画法、螺纹的分类、螺纹的标注）
（一）螺纹的形成及其要素
1.螺纹的形成
螺纹为回转体表面上沿螺旋线所形成的、具有相同轴向剖面的连续凸起和沟槽。螺纹在螺钉、螺栓、螺母和丝杠上起连接或传动作用。在圆柱（或圆锥）外表面所形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面所形成的螺纹称内螺纹。如图所示。形成螺纹的加工方法很多，如图14-2车床上车削内外螺纹的情况,也可用成型刀具(如板牙,丝图14-2螺纹加工方法锥)加工。加工内螺纹孔时，先用钻头钻出光孔，再用在光孔内攻出螺纹。
车削螺纹时，由于刀具和工件的相对运动而形成圆柱螺旋线,动点的等速运动由车床的主轴带动工件的转动而实现；动点的沿圆柱素线方向的等速直线运动由刀尖的移动来实现。螺纹的形成可看作一个平面图形沿圆柱螺旋线运动而形成。
2.螺纹的要素 螺纹的要素包括牙型，公称直径，线数，螺距和导程，旋向五个要素。
1）螺纹的牙型是指通过螺纹轴线剖切面上的所得到的断面轮廓形状,螺纹的牙型标志着螺纹的特征。常见的螺纹的牙型有三角形，梯形,锯齿形,矩形等。
2）螺纹的直径
1）大径---是与外螺纹牙顶或内螺纹牙底相重合的假想的圆柱直径。对内螺纹大径用D来表示；对外螺纹大径用d来表示。
2）小径---是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。对内螺纹小径用D1来表示；对外螺纹小径用d1来表示。3）中径---是母线通过牙型上沟槽和凸起宽度相等处的假想圆柱的直径。对内螺纹中径用D2来表示；对外螺纹中径用d2来表示。
4）公称直径---是螺纹的标准尺寸，指的是螺纹的大径。
以图解的形式详细介绍螺纹和螺纹紧固件
5）顶径和底径---顶径是与内螺纹或外螺纹牙顶重合的假想圆柱的直径。底径是与内螺纹或外螺纹牙底重合的假想圆柱的直径。

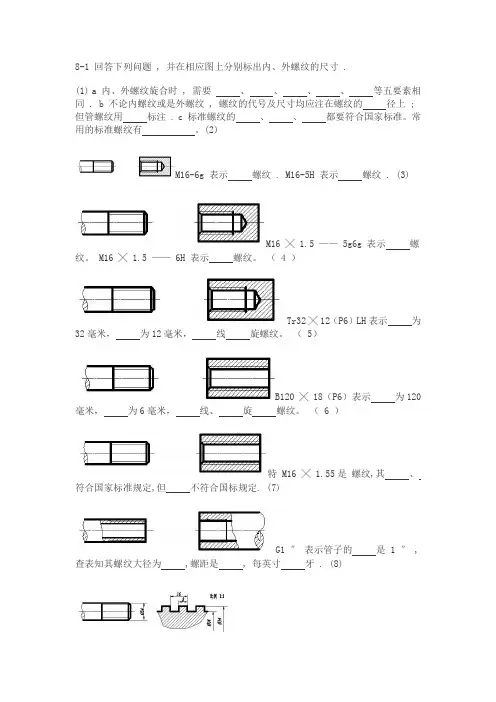

8-1 回答下列问题 , 并在相应图上分别标出内、外螺纹的尺寸 .
(1) a 内、外螺纹旋合时 , 需要 、
、
、
、
等五要素相同 . b
不论内螺纹或是外螺纹 ,
螺纹的代号及尺寸均应注在螺纹的 径上 ;
但管螺纹用 标注 . c 标准螺纹的 、 、 都要符合国家标准。常用的标准螺纹有 。(2)
M16-6g 表示 螺纹 . M16-5H 表示 螺纹 . (3)
M16 ╳ 1.5 —— 5g6g 表示 螺纹。 M16 ╳ 1.5 —— 6H 表示 螺纹。 （ 4 ）
Tr32 ╳ 12（P6）LH表示 为32毫米， 为12毫米， 线 旋螺纹。 （ 5）
B120 ╳ 18（P6）表示 为120毫米， 为6毫米， 线、 旋 螺纹。 （ 6 ）
特 M16 ╳ 1.55是 螺纹,其 、
符合国家标准规定,但 不符合国标规定. (7)
G1 ″ 表示管子的 是 1 ″ ,
查表知其螺纹大径为 ,螺距是 , 每英寸 牙 . (8)
非标准螺纹的 不符合国标规定 , 画图时应画出 , 并注出螺纹的 .
8-2 圈出下列各题 (1)-(4) 中的错误 , 在空白处画出正确的图形 , 在指定位置画出 (5) 的指定剖面 . (1)
2 3
(4
(5)
8-3 根据螺纹连接件的代号 , 查表并标出全部尺寸 .
8-4 找出左边双头螺柱连接装配图中的错误 , 在右边画出正确的连接图 .( 主视图画成全剖视图 ).
8-5 画出两板的螺栓连接图 . 已知两板厚 d1=d2=20mm, 板长 24mm, 宽 50mm. 螺栓 GB5782-86-M20 ╳ L(L 计算后取标准值 ). 螺母
GB6170-86-M20. 垫圈 GB97.1-85-20. 要求 : 按比例 1:1 画出螺栓装配图的三视图 ( 主视图作全剖视 ).
1 《机械制图与电气制图》教学大纲
中国数控信息网 2008年11月22日 来源：skxox 阅读：1043次
一、课程性质和任务
本课程是中等职业技术学校电子类专业、家用电器维修专业的专业基础课。
本课程的任务是培养学生具有一定的识图能力、空间思维能力、图示能力以及基本绘图技能，为学习专业课及生产实习提供必要的绘图知识。
二、课程教学目标
学习本课后应达到下列目标：
1. 通过学习使学生掌握正投影法的基本原理和作图方法。
2. 了解制图国家标准和相关行业标准的有关规定。
3. 能够正确地使用常用的绘图工具，具有绘制草图的基本技能。
4. 能识读一般机械零件图。
5. 熟悉电气图的有关规定和画法，能识读一般难度的常用电气图。
6. 养成认真负责的工作态度和一丝不苟的工作作风。
三、教学内容和要求
绪论：
了解工程图样和简图。
了解本课程的性质、任务和要求、特点和学习方法。
模块一：机械制图基础知识和投影制图
第一章 制图基础知识
§1-1制图国家标准的基本概念
内容：
1) 图线的种类及应用.
2) 图线的画法.
3) 图纸的幅面及格式比例、字体练习.
§1-2尺寸标注
内容：
1) 尺寸的三要素.
2) 应用常用尺寸标注法.
§1-3 几何作图
内容:
1) 运用常用绘图工具.
2) 常用几何图形画法：作斜度、锥度、圆的等分和圆弧连接.
作业练习：写长仿宋体字、数字、字母、标注尺寸、圆等分，圆弧连接.
实践练习：画平面轮廓图、标注尺寸、执行国标规定.
第二章 投影制图
§2-1 平行投影法和三视图
内容:
1) 了解平行投影法的特点
2) 重点讲解三视图的投影规律，如何运用平行投影法画三视图
作业练习：运用三视图形成原理，画三视图
§2-2 点、线、面的投影
内容:
1) 点的投影：点的投影分析，点投影与坐标关系，点投影绘图.
精品文档
精品文档 第8章 常用机件的表达方法
8.1 查表标注下列各标准件的尺寸，并写出规定标记。
1．A级六角头螺栓（GB/T 5782－2000）
标记： 螺栓GB/T5782 M10×45
2．B型双头螺柱（GB/T 898－88）
标记：螺栓GB/T898－88 M12×50
精品文档
精品文档 8.2 分析螺栓连接视图中的错误，并补全视图中所缺线条。 8.3 分析螺柱连接视图中的错误，并将正确的视图画在右边的空白处。
精品文档
精品文档
8.4 分析螺钉连接视图中的错误，并将正确的视图画在右边的空白处。 8.5 画螺栓连接的装配图，主视图全剖，俯视图和左视图不剖（采用比例画法），螺栓GB/T5782—2000 M12×L（L计算后取标准值）。
精品文档
精品文档 8.6 已知轴和轮之间用A型普通平键联接，轴孔直径为24mm，键的长度为28mm。（1）写出键的规定标记；（2）查表确定轴和轮上键槽的尺寸，并标注在相应位置；（3）完成键联接的装配图。
键的标记： 键 8×28 GB/T1096
精品文档
精品文档
8.7 已知直齿圆柱齿轮模数m=4，齿数z=25。试计算该齿轮的分度圆、齿顶圆和齿根圆直径，补全齿轮主视图和左视图，并标注尺寸。
精品文档
精品文档 8.8 已知大齿轮的模数m=4，齿数z2=31，两齿轮的中心距a=100mm。试计算两齿轮的分度圆、齿顶圆和齿根圆直径及传动比，将计算公式写在图左侧的空白处，并用1：2的比例完成直齿圆柱齿轮的啮合图。
。
d1=76mm
da1= 84mm
df1= 66mm
Z1= 19
d2= 124mm
da2= 132mm
df2= 114mm
i≈0.6 精品文档
精品文档
8.9 查表并按规定画法画出轴承6008。
8.10 查表并按规定画法画出轴承30207。
