各专业分项工程质量检验试验计划

  • 格式：doc
  • 大小：375.50 KB
  • 文档页数：17

大连液化天然气项目二期工程

1/ 26

附件二 各专业分项工程质量检验试验计划

1、静设备安装质量检验试验计划

中国吉林石化公司炼油厂Ⅱ催化装置增上烟气脱硫脱硝设施项目 静设备安装质量检验试验计划 分项工程：静设备安装工程

工程编号：15231516 验收标准：国家及行业相关规范

序号 检验试验项目 控制点类别 方法 数量 检验试验要求 合格标准 检验试验时间 备 注

1 图纸资料、会审 B 图纸会审记录 100% 对施工图存在的问题及不明确、不便施工的地方进行确认 图纸规范 开工前

2 施工技术方案 B 审查方案 100% 施工方法、程序、质量标准、审批 符合标准、被批准 开工前

新设备开箱检验 A 观察或试验 100% 所有材料材质证明、外观及规格 符合设计和规范要求 随工程进度

３ 利旧设备保护及

检验 A 观察或试验 100% 外观、腐蚀程度证明文件 符合设计和规范要求 随工程进度 大连液化天然气项目二期工程

2/ 26

4 基础验收 BR 测量 100% 基础标高、中心线、螺栓间距、预留孔尺寸、外观、混凝土强度 符合设计和规范要求 随工程进度

5 安装找正 BR 测量、检查 100% 标高、方位、卧式水平度、滑动端膨胀间隙、立式设备垂直度、螺栓紧固、质量证明书、安装记录 符合设计和规范要求 随工程进度

6 垫铁隐蔽验收 BR 测量、检查 100% 垫铁间距、位置、搭接长度、接触状态、焊接外观质量 符合设计和规范要求 随工程进度

7 内件安装 AR 测量、检查 100% 规格、数量 符合设计和规范要求 随工程进度

8 外部附件安装 C 测量、检查 10% 标高、方位、数量、螺栓紧固、焊接外观 符合设计和规范要求 随工程进度

9 强度试验 AR 检验 100% 试验程序、试验压力、稳压时间、泄漏情况 符合设计和规范要求 随工程进度

10 封孔隐蔽 AR 检查 100% 内件清点、异物清理、清洁度检查 符合设计和规范要求 随工程进度 大连液化天然气项目二期工程

3/ 26

11 严密性试验 AR 观察 100% 升压程序、试验压力、稳压时间、泄漏情况 符合设计和规范要求 随工程进度

12 交工资料 A 检查 100% 竣工资料、交工资料、质量评定 符合设计和规范要求 交工

13 最终验收 AR 检查 100% 办理验收交工文件 符合设计和规范要求 终交

编制：王鹏飞 日期： 2016.03.01 批准：满万泉 日期：2016.03.01 本分项工程检验试验计划编号：

2、 工艺管道安装质量检验试验计划

中国吉林石化公司炼油厂Ⅱ催化

装置增上烟气脱硫脱硝设施项目 工艺管道安装质量检验试验计划 分项工程：工艺管道安装工程

工程编号：15231516 验收标准：国家及行业相关规范

序号 检验试验工序名称 控制点类别 方法 数量 检验试验要求 合格标准 检验试验时间 备 注

1 图纸资料、会审 B 审图 20% 对施工图存在的问题及不明确、不便施工的地方进行确认 图纸规范 开工前

2 施工技术方案 B 审查方案 100% 施工方法、程序、质量标准、审批 审查方案 开工前 大连液化天然气项目二期工程

4/ 26

３ 焊接工艺评定 B 检查 100% 评定覆盖范围 符合设计和规范要求 施工前

4 焊工资格认定 BR 检查 100% 控制从事本工程施工的焊工资格 符合设计和规范要求 施工前

5 管架验收 B 测量、检查 100% 交接记录 符合设计和规范要求 随工程进度

6 材料、配件验收 BR 测量、检查 100% 所有材料材质证明、外观及规格、数量、标识 符合设计和规范要求 随工程进度

7 切割与坡口加工 C 测量、检查 10% 几何尺寸、规格、数量 符合设计和规范要求 随工程进度

8 组对 C 测量、检查 10% 错边量、间隙、预热 符合设计和规范要求 随工程进度

9 焊接 C 检验 10% 焊接方法、焊接工艺 符合设计和规范要求 随工程进度

10 热处理（合金钢） BR 检验 100% 热处理程序、温度曲线记录、硬度 符合设计和规范要求 随工程进度

11 预制管段编号 C 检查 10% 管段编号、焊口编号、焊工钢印 符合规范要求 随工程进度

12 焊缝外观检查 B 检查 100% 焊缝外观、几何尺寸、管内清洁情况 符合设计和规范要求 随工程进度

13 无损检测 BR 检验 100% 部位、比例、扩大检查 符合设计和规范要求 随工程进度

14 管口封堵保护 B 检查 100% 封堵可靠性 符合设计和规范要求 随工程进度 大连液化天然气项目二期工程

5/ 26

15 支托架安装 C 检查 10% 位置、规格、型号、固定、调整 符合设计和规范要求 随工程进度

16 静电接地 B 检验、检查 100% 接地电阻、法兰跨接 符合设计和规范要求 随工程进度

17 系统试验前检查 AR 检验、检查 100% 流程方向，阀门、孔板、仪表取源管咀位置；排空点设置，法兰 符合设计和规范要求 随工程进度

18 强度及严密性试验 AR 检验、检查 100% 试验压力、介质、温度、时间及渗漏检查 符合设计和规范要求 随工程进度

19 系统气密试验 AR 检验、检查 100% 试验压力、检查方法、结果认定 符合设计和规范要求 随工程进度

20 吹扫 B 检查 100% 吹扫前管道处置、吹扫流程、结果认定 符合设计和规范要求 随工程进度

21 清洗 BR 检查 100% 清洗前管道处置、清洗时间及结果认定 符合设计和规范要求 随工程进度

22 干燥 BR 检查 100% 干燥前管道确认、测定露点值及结果认定 符合设计和规范要求 随工程进度 大连液化天然气项目二期工程

6/ 26

23 交工资料 A 检查 100% 竣工资料、交工资料、质量评定 符合设计和规范要求 交工

24 最终验收 AR 检查 100% 办理验收交工文件 符合设计和规范要求 终交

编制：罗占江 日期： 2016.03.01 批准：满万泉 日期：2016.03.01 本分项工程检验试验计划编号：

3、动设备安装质量检验试验计划

中国吉林石化公司炼油厂Ⅱ催化

装置增上烟气脱硫脱硝设施项目 动设备安装质量检验试验计划 分项工程：动设备安装工程

工程编号：15231516 验收标准：国家及行业相关规范

序号 检验试验工序名称 控制点类别 方法 比例 检验试验要求 合格标准 检验试验时间 备 注

1 图纸及技术文件审核 B 审图 20% 核对设备材料规格品种、安装图 图纸规范 开工前

2 施工技术方案 A 审查方案 100% 施工方法、程序、质量标准、审批 审查方案 开工前

３ 材料/设备验收 A 测量、检查 100% 品种、型号、规格、品质、数量 符合设计和规范要求 施工前 大连液化天然气项目二期工程

7/ 26

4 安装条件确认 BR 检查 100% 标高、方位、螺栓间距、预留孔尺寸、外观 符合设计和规范要求 随工程进度

5 一次找正 B 测量、检查 100% 标高、方位、水平度、垂直度等 符合设计和规范要求 随工程进度

6 二次找正及垫铁隐蔽 BR 测量、检查 100% 设备找正记录、垫铁隐蔽记录、标高、方位、水平度、垂直度、垫铁数量、螺栓紧固 符合设计和规范要求 随工程进度

7 机泵拆检、清洗 BR 测量、检查 100% 各部位间隙、机器拆检记录 符合设计和规范要求 随工程进度

8 对中 BR 测量、检查 100% 联轴器对中、机器对中记录 符合设计和规范要求 随工程进度

9 单机试运 AR 检验 100% 试车温度、压力、振动、负荷情况 符合设计和规范要求 随工程进度

10 交工资料 A 检查 100% 竣工资料、交工资料、质量评定 符合设计和规范要求 交工

11 最终验收 AR 检查 100% 办理验收交工文件 符合设计和规范要求 终交

编制： 王鹏飞 日期： 2016.03.01 批准：满万泉 日期：2016.03.01 本分项工程检验试验计划编号： 大连液化天然气项目二期工程

8/ 26

4、电气安装质量检验试验计划

中国吉林石化公司炼油厂Ⅱ催化装置增上烟气脱硫脱硝设施项目 电气安装质量检验试验计划 分项工程：电气安装工程

工程编号：15231516 验收标准：国家及行业相关规范

序号 检验试验工序名称 控制点类别 方法 比例 检验试验要求 合格标准 检验试验时间 备 注

1 图纸及技术文件审核 B 审图 100% 核对电气设备材料规格品种、核对接线原理及安装图 图纸规范 开工前

2 施工技术方案 A 审查方案 100% 施工方法、程序、质量标准、审批 审查方案 开工前

３ 材料/设备验收 A 测量、检查 100% 品种、型号、规格、品质、数量 符合设计和规范要求 施工前

4 安装条件确认 BR 检查 100% 位置、标高、水平度、垂直度 符合设计和规范要求 随工程进度 大连液化天然气项目二期工程

9/ 26

5 电缆桥架、槽盒安装 BR 检查 10% 表面光滑、固定合理牢靠、接地良好 符合设计和规范要求 随工程进度

6 盘柜安装验收 BR 检查 100% 开关正确、接头紧密、保护良好 符合设计和规范要求 随工程进度

7 盘后配线 B 测量、检查 100% 电缆固定、电缆头压接、标识清楚、布线整齐 符合设计和规范要求 随工程进度

8 电缆敷设 BR 测量、检查 100% 绝缘记录、规格、材质、绑扎固定、防水密封、弯曲半径、标识清楚 符合设计和规范要求 随工程进度

9 接地线敷设 B 测量、检查 100% 埋设深度、隐蔽记录、搭接面、焊接接头、电阻测试记录 符合设计和规范要求 随工程进度

10 照明配管 B 测量、检查 100% 支架安装、管口连接、接线正确、螺纹连接、防腐、接地、弯曲半径 符合设计和规范要求 随工程进度

11 照明灯具 BR 检验、检查 100% 绝缘记录、管口连接、防水、密封、防爆、控制功能 符合设计和规范要求 随工程进度 大连液化天然气项目二期工程

10/ 26

12 变压器安装 B 检验、检查 100% 方位、坡度、绝缘、接地、抽芯记录、无渗油、无破损、无挤压、外观完好 符合设计和规范要求 随工程进度

13 变压器绝缘试验 BR 检验、检查 100% 绝缘电阻、直流电阻、吸收比、接地、紧固、耐压试验报告、绝缘油试验、变压比 符合设计和规范要求 随工程进度

14 电机外观检查 B 检验、检查 10% 接线、密封、接地、牢固、盘车、转子灵活、接地可靠、铭牌、防爆类型、组别、外观完好 符合设计和规范要求 随工程进度

15 电气试验 BR 检验、检查 100% 绝缘、耐压、精度、各种试验资料齐全、数据真实、试验器具检查、资质检查 符合设计和规范要求 随工程进度

合集下载

工程质量检验制度（五篇）

工程质量检验制度（五篇）

第1页共13页 工程质量检验制度

一、质量检验实施细则

按照设计文件和施工方案进行质量管理控制，现场质量工程师负责工序的检查，分部、分项、单位工程的验收，工程检查，报验和监理签证工作，组织职工进行质量意识教育和技术、技能培训，及时发现质量隐患，提出改进意见并督促整改，把工程质量控制贯穿于施工的全过程。

1、项目开工前，由项目总工程师组织工程技术人员，认真审核施工图纸、设计文件，认真详细编制《实施性施工组织设计》，对审核中发现的问题、错误及必要的设计变更，应及时向设计、监理单位提出

2、施工测量放线，放线实行“双检”制，大中型建筑工程由公司、项目部双检，一般工程由经理部采用不同人或不同方法测量、核对结果，测量记录要规范，字迹工整清晰，主测人员要签字。

3、水泥、钢筋、砂石料等各种原材料进场，应严格执行进货检验和试验控制程序，质量不合格或质量合格证明书，质量检验报告等凭证不全者，不得进场。

4、原材料应按指定地点设置，经试验人员检验合格后方可用于工程施工。

____年中考冲刺综合复习指导北京地区试题广东地区试题江苏地区试题

5、对施工中的特殊过程、关键工序，必须事先编制详细的质量措施和技术操作标准，施工中必须派技术人员 第2页共13页 6、试验人员须认真做好施工过程中的工程试验检测工作，做到各种试验数据齐全、真实、资料完整。

7、质检工程师根据建设单位和监理工程师要求检查程序，配合监理工程师及时认真进行工序，隐蔽工程检查、分项分部工程验收工作。

8、质检工程师认真阅读设计文件，掌握设计尺寸，每道工序完工后，会同技术人员及时进行自检，填写有关检查证，核定合格后报请监理工程师进行专项检查，并及时请监理工程师进行签认。

9、质检工程师该经常深入现场，发现违反设计、施工规范或技术操作规程的行为，除向当事人进行教育、帮助和提出纠正意见外，还应填写“工程质量问题通知书”责成限期整改。对问题严重的应进行必要的处罚，对因质量问题及人身安全或对以后工程质量可能造成的严重后果的，有权决定停止其施工作业，并及时向领导汇报。

工程质量检验制度(三篇)

工程质量检验制度(三篇)

第1页共14页 工程质量检验制度

工程质量检查是指按照国家施工及验收规范、质量标准所规定的检查项目，用国家规定的方法和手段，对分项工程、分部工程和单位工程进行质量检测，并和质量标准的规定相比较，确定工程质量是否符合要求。为确保工程质量，强化施工过程中的质量控制，做到预防为主、防患于未然，特制定本制度

工程质量检查工作主要包括工程的隐检、预检、分项工程的交接检查验收、工程分阶段结构验收、单位工程竣工检查验收几个部分。

在工程施工中，要认真贯彻执行以下质量检查、验收制度。

1、开工前检验制度

开工前检验的内容及要求。设计文件、施工图纸经审核并依据此编制施工____设计及质量计划；施工前的工地调查和复测已进行，并符合要求；各种技术交底工作已进行，特殊作业、关键工序已编制作业指导书；采用的新技术、机具设备、原材料能满足工程质量需要。

2、施工过程中检验制度

施工中应对以下工作经常进行抽查和重点检验。施工测量及放线正确，精度达到要求；按照图纸施工，操作方法正确，质量符合验收标准；施工原始记录填写完善，记载真实；有关保证工程质量的措施和管理制度是否落实；砼、砂浆试件及土方密实度按规定要求进行检测实验和验收，试件组数及强度符合要求；工班严格执行自检、互检、交接检，并有交接记录；工程日志薄填写要符合实际。 第2页共14页 3、定期质量检查制度

项目部每月、工程队每周____一次定期检查，由项目总工主持，质检部门和有关部门的人员参加。检查发现的问题要认真分析，找准主要原因，提出改进措施，限期进行整改。

4、检查程序

自检→互检→班组长检查→队内技术人员、专检人员检查→项目部工长检查→项目部专职质检员→监理工程师

施工队提前两小时申报，同时要说明申报部位和施工队自检情况，然后向专业队长报验，合格后向安质部申报，专职质检员检查合格后申报监理。

5、原材料、半成品、设备及各种加工预制品的检查制度。订货时应依据质量标准签订合同，必要时应先鉴定样品，经鉴定合格的样品应予封存，作为材料验收的依据。产品的进货验证由专业工程师、质检员（试验员）和材料员三方验证合格后，方可使用。

机电工程检验计划和试验计划

机电工程检验计划和试验计划

机电工程检验计划和试验计划

施工过程检验计划

序号 工序名称（分项或检验批名称） 工序识别 控制点 检验内容 检验类别 检验方法 检验记录 责任人 关键 特殊 一般

一 原材料、设备进厂检验

1 材料名称、规格型号（包括主材和消耗材料） √ W 质量证明文件、外观检查、几何尺寸 内部检验

或

第三方检验 检查质量证明文件：包括出厂合格证，材质单，检验报告等。

外观质量，检查数量，检验方法，几何尺寸偏差等 材料验收记录 材料员、技术员、质检员、

2 设备进场验收 √ W 设备清单、箱号、设备名称、规格型号、数量、配件、观感质量 开箱现场有监理、业主、设备厂家及相关人员在场并签字确认。 检查开箱记录 技术员、质检员、材料员

二 设备安装检验

2.1 通用设备安装

1 方案编制 √ W 编制时间，工程施工的指导性 审批人员逐级阅读审批 审批程序齐全的施工方案 技术员、总工、

2 设备基础验收 √ X 基础坐标位置，观感质量、几何尺寸，预埋螺栓中心距、 基础坐标位置允许偏差、标高允许偏差，预埋螺栓中心距允许偏差、标高允许偏差 专业工序交接单、基础复测记录 技术员、质检员、测量、 3 测量放线 √ X 标版埋置及基准点的选取，平面位置；标高： 经纬仪，水准仪测量，中心线偏差、标高偏差 测量放线记录 技术员、质检员、测量、

4 垫铁座浆 √ R 座浆坑深度、长度、宽度，座浆施工方法，细部做法执行情况 座浆坑的长度和宽度比垫铁的长度和宽度达60～80mm座浆坑凿入基础表面的的深度不小于30mm，且座浆混凝土的厚度不小于50mm，施工方法严格按照细部做法，垫铁表面水平度允许偏差不应大于1/1000。 检验批或分项工程验收记录 技术员、质检员

5 垫铁安装 √ T 垫铁的布置、垫铁面积选用 每一地脚螺栓或主要受力地方至少有一组，相邻垫铁组间距500-1000mm平垫铁外露10-30mm，斜垫铁外露10-50mm，垫铁每组不宜超过5块最薄不能小于2mm，垫铁伸入长度应超过地脚螺栓中心，抽检比例，0.05mm塞尺检查，尺量，轻击垫板 垫铁隐蔽验收记录

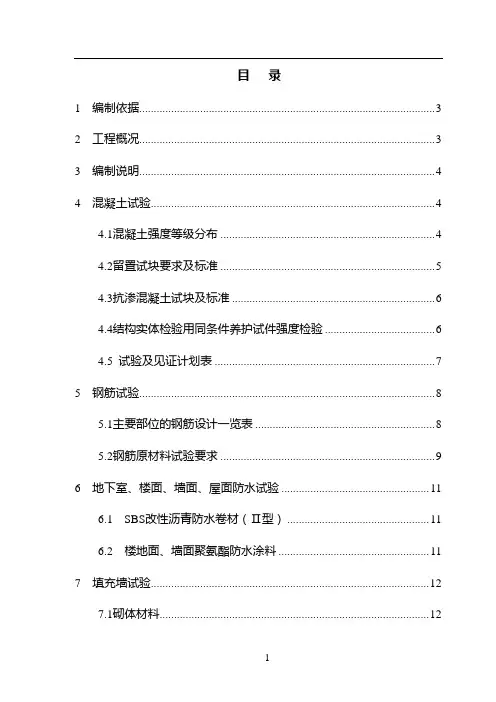

建筑工程试验计划方案
