自动化设备电气布线规范一、布线前的准备工作在进行电气布线之前，需要做好充分的准备工作。
首先，要熟悉设备的电气原理图和接线图，了解各个电气元件的功能和连接方式。
其次，根据设备的布局和工作环境，选择合适的电线电缆类型和规格。
一般来说，电线电缆的选择应考虑电流大小、电压等级、工作温度、防护等级等因素。
同时，还要准备好所需的布线工具和材料，如线槽、线管、接线端子、螺丝刀、剥线钳等。
二、布线原则1、安全性原则电气布线必须符合国家安全标准和规范，确保操作人员和设备的安全。
电线电缆应具有良好的绝缘性能，避免漏电和短路现象的发生。
布线过程中，应避免电线电缆受到机械损伤、化学腐蚀和高温烘烤等影响。
2、可靠性原则布线应保证电气连接的可靠性，减少接触电阻和松动现象。
接线端子应紧固可靠，电线电缆的接头应采用合适的连接方式，如压接、焊接或螺接等，并做好绝缘处理。
3、合理性原则布线应遵循合理的路径，避免交叉、缠绕和过长的走线。
电线电缆应尽量走直线，减少弯曲和转折，以降低线路损耗和信号干扰。
同时，要考虑设备的维护和检修方便，预留足够的操作空间。
4、美观性原则布线应整齐、美观，符合工艺要求。
线槽、线管的安装应牢固、整齐，电线电缆的排列应有序，标识应清晰、准确。
三、电线电缆的敷设1、线槽敷设线槽是一种常用的电线电缆敷设方式，适用于线路较多、较为复杂的场合。
线槽的安装应牢固、平整，与设备的外壳和支架应连接可靠。
电线电缆应整齐地排列在线槽内，每隔一定距离应进行固定，避免松动和脱出。
2、线管敷设线管适用于线路较少、较为分散的场合。
线管的选择应根据电线电缆的数量和直径确定，管径应略大于电线电缆的外径。
线管的弯曲半径应符合要求，避免过度弯曲导致电线电缆受损。
线管的连接应采用专用的接头，并做好密封处理，防止灰尘和水汽进入。
3、架空敷设在一些特殊场合，如高温、高湿度或有腐蚀性气体的环境中，可以采用架空敷设的方式。
架空敷设的电线电缆应采用专用的支架和绝缘子进行固定，间距应符合要求，避免下垂和摆动。

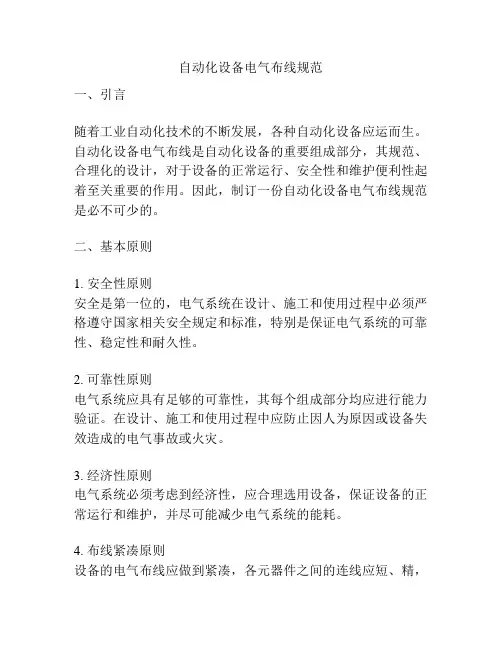

自动化设备电气布线规范一、引言随着工业自动化技术的不断发展，各种自动化设备应运而生。
自动化设备电气布线是自动化设备的重要组成部分，其规范、合理化的设计，对于设备的正常运行、安全性和维护便利性起着至关重要的作用。
因此，制订一份自动化设备电气布线规范是必不可少的。
二、基本原则1. 安全性原则安全是第一位的，电气系统在设计、施工和使用过程中必须严格遵守国家相关安全规定和标准，特别是保证电气系统的可靠性、稳定性和耐久性。
2. 可靠性原则电气系统应具有足够的可靠性，其每个组成部分均应进行能力验证。
在设计、施工和使用过程中应防止因人为原因或设备失效造成的电气事故或火灾。
3. 经济性原则电气系统必须考虑到经济性，应合理选用设备，保证设备的正常运行和维护，并尽可能减少电气系统的能耗。
4. 布线紧凑原则设备的电气布线应做到紧凑，各元器件之间的连线应短、精，尽量避免线路交叉，减少电气干扰和安全隐患。
三、设备电气布线的五大原则1. 布线应考虑维修保养方便在电气设计中应充分考虑到设备维护保养的问题，对于设备主要的电气元器件选用应保证其易拆装、更换和维修。
2. 布线应考虑到设备的可操作性和可维护性在寻找电气元器件的合适位置时，应该尽可能的考虑到不同人员的操作高度和维护要求，同时应该保证这些电气元器件的布局合理，这样可以保证设备的操作容易、维护保养方便，从而延长设备的使用寿命。
3. 精简电气连接件在电气布线设计时，应使用尽可能少的电气连接件，从而增强设备的可靠性，减少电气故障的机率，降低故障排查和维修的难度。
4. 安全防护措施在设备电气设备布置时，应注意设备的防护措施，减少对人和财产造成的危害。
电气设备上应配备必要的控制开关、断路器、熔断器等设备，以便在异常情况下能够快速切断电源，保证工作人员的安全。
5. 电气设备接地在电气设计方案中，应注意设备的接地问题，如设备的保护接地、信号接地、操作面板接地等方面，具体应符合下列标准：（1）电气设备的金属外壳及接地端子必须可靠接地。
自动化设备电气布线规范在现代工业生产中，自动化设备扮演着至关重要的角色。
而电气布线作为自动化设备的重要组成部分，其规范和标准直接影响到设备的性能和安全性。
因此，了解和遵循电气布线的规范，能够有效提升设备的可靠性和工作效率。
首先，我们来看看电气布线的基本原则。
电气布线不仅要满足设备的功能需求，还需确保安全性和可维护性。
在进行布线之前，我们需要明确布线的环境条件，比如温度、湿度、振动等因素。
不同的工作环境对布线的要求也有所不同，比如在高温环境下，使用耐高温的电缆是非常必要的。
同时，在选择电缆时，要根据设备的功率和电流来合理搭配，避免因电流过大而导致的发热和损坏。
接下来，咱们说说具体的布线方法。
电缆的布置要讲究美观和实用，尽量避免交叉和缠绕，这样不仅影响设备的外观，还可能造成信号干扰。
电缆的固定方式也很重要，使用电缆夹、扎带等工具进行固定，既能提高安全性，又能减少振动带来的影响。
在布线过程中，要注意电缆的弯曲半径，过于急促的弯曲会影响电缆的使用寿命。
因此，布线时要保持适当的弯曲角度，确保电缆的性能稳定。
电气接线是布线过程中不可或缺的一部分。
接线时要特别注意接头的处理，好的接头不仅能提高电气连接的稳定性，还能有效避免故障的发生。
一般来说，接头应尽量减少，若确实需要接头，务必使用质量可靠的接线端子。
此外，接线时也要做好绝缘处理，避免漏电和短路等隐患。
在自动化设备中，信号布线与电力布线的区分也很重要。
信号布线应该尽量与电力布线分开，以减少干扰。
比如说，如果两者共用一个管道，会导致电力干扰信号，影响设备的正常工作。
因此，在设计布线时，要合理规划信号和电力的分布，确保两者互不干扰。
维护和检修同样是布线规范的重要考量。
在设备运行过程中，电气布线可能会出现老化或损坏的情况。
因此，在布线时，应留出一定的检修空间，以便于后期的维护和更换。
同时，定期检查布线的状态，及时发现问题并进行处理，可以有效降低故障发生的概率。
最后，进行电气布线时，要遵循相关的国家标准和行业规范。
