TC5610、TC6012塔吊安装方案

  • 格式：doc
  • 大小：1.21 MB
  • 文档页数：55

-

.

- -可修编-

某工地

TC5610、TC6012塔式起重机

安

装

施

工

方

案

编 制：

审 核： -

.

- -可修编- 审 批：

编制单位：某公司

2019年04月08日 -

.

- -可修编- 目 录

第一章 编制依据 ........................................................................................................................... 1

1.1 相关依据2

1.2 相关法规3

第二章 工程概况和塔机说明3

2.1 工程概况 .......................................................................................................................... 4

2.2 塔吊技术参数 .................................................................................................................. 4

第三章 施工概况5

3.1 施工场地概况 .................................................................................................................. 5

3.2 塔吊布置概况 .................................................................................................................. 6

第四章 起重设备和设施参数6

4.1 起重设备 .......................................................................................................................... 7

4.2 主要吊装构件 .................................................................................................................. 7

第五章 施工计划 ........................................................................................................................... 9

5.1 施工工期 .......................................................................................................................... 9

5.2 辅助设备及台班 .............................................................................................................. 9

5.3 工具及劳动保护用品配置情况 ...................................................................................... 9

5.4 人员配置情况 ................................................................................................................ 10

5.5 塔吊基础 ........................................................................................................................ 11

5.6 工作前准备 .................................................................................................................... 16 -

.

- -可修编- 第六章 塔机的安装 ..................................................................................................................... 17

6.1 安装工艺流程17

6.2 安装过程17

6.3 施工过程监测27

第七章 安全保障措施28

7.1 危害危险源分析28

7.2 安全保障人员组成29

7.3 安全防护措施30

附件一：应急救援预案33

1.1 应急准备33

1.2 应急响应35

1.3 事故后处理工作36

附件二：TC6012塔吊天然基础计算书38

TC5610塔吊天然基础计算书44

第一章 编制依据

1.1 相关依据

（1）《 某工地》施工平面图

（2） 某工地工程地勘报告

（3）《TC6012塔机安装使用说明书》

（4）《塔式术、质量评定标准、施工验收标准及规。 -

.

- -可修编- 1.2 相关法规

（1）《特种设备安全监察条例》（国务院第373号令）

（2）《建设工程安全生产条例》（国务院第393号令）

（3）《建筑起重机械安全监督管理规定》起重机安全规程》GB5144-2006；

（2）《建筑机械使用安全技术规程》JGJ33-2012；

（3）《塔式起重机混凝土基础工程技术规程》JGJ/T301-2013；

（4）《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010；

（5）《塔式起重机安装与拆卸规则》GB/T 26471-2011

（6）《施工现场临时用电安全技术规》JGJ46-2012

（7）《混凝土结构工程施工质量验收规（2011年版）》GB50204-2015；

（8）《建筑工程施工质量验收统一标准》（GB50300-2013）

（9）《建筑工程施工质量评价标准》（GB/T50375-2016）

（10）《工程建设标准强制性条文》（房屋建筑部分）2015年版

（11）其他与本工程有关的现行工程技（中华人民国建设部令第166号）

（12）《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）等

第二章 工程概况和塔机说明 -

.

- -可修编- 2.1 工程概况

该工程为 某工地，位。

因工程需要，需安装7台TC6012塔式起重机作为垂直运输工具。为安全、顺利完成各塔吊的安装施工，特编制本方案。

塔吊编号 型号 生产厂家 大臂长度 初始安装高度

1#塔吊 TC5610 中联重科 50米 26.5米

2#塔吊 TC6012 中联重科 60米 29.3米

3#塔吊 TC6012 中联重科 60米 26.5米

4#塔吊 TC6012 中联重科 60米 23.7米

5#塔吊 TC6012 中联重科 60米 29.3米

6#塔吊 TC6012 中联重科 60米 40.5米（独立高度）

7#塔吊 TC6012 中联重科 60米 34.9米

2.2 塔吊技术参数

（1）TC6012塔吊为中联重工生产的TC系列塔式起重机：最大工作幅度60m，独立高度40.5m，最大起重量6t。本工程安装臂长60米，其起重性能表如下：

TC6012塔吊60米大臂起重性能: -

.

- -可修编-

（2）TC5610塔吊为中联重工生产的TC系列塔式起重机：最大工作幅度56m，独立高度40.5m，最大起重量6t。本工程安装臂长50米，其起重性能表如下：

TC5610塔吊50米大臂起重性能:

第三章 施工概况

3.1 施工场地概况

该工程为 某工地，施工现场临时道路采用混凝土硬化，满足车辆通行需求，基础采用混凝土承台、情况较好，周围道路为规划道路，无影响施工管线。拼装前需整理场地，提供构件及汽车吊位置。 -

.

- -可修编- 3.2 塔吊布置概况

为了本工程顺利施工。其布置图如下图所示：

塔吊平面布置图（大臂顶升方向如图所示）

根据TC6012和TC5610塔吊说明书中主体部件最重的回转总成重量约3.35t,塔吊与汽车吊的水平距离最大为10m，汽车吊主臂伸出的长度为30.4m,查询25t的汽车吊性能表得知汽车吊可吊装重量为10.1t,负载率为33.5%，满足吊装要求。TC6012塔吊60米大臂总成重量约6.6t,塔吊大臂与汽车吊的水平距离最大为6m，汽车吊主臂伸出的长度为30.4m,查询25t的汽车吊性能表得知汽车吊可吊装重量为13.5t,负载率为48.88%，TC5610塔吊50米大臂总成重量约5.9t,塔吊大臂与汽车吊的水平距离最大为6m，汽车吊主臂伸出的长度为30.4m,查询25t的汽车吊性能表得知汽车吊可吊装重量为13.5t,负载率为43.70%，满足吊装要求。

合集下载

塔吊TC5613安装方案

塔吊TC5613安装方案

专业资料

word完美格式 目录

一、 工程概况

二、 编制依据

三、 安装前的准备

四、 安装步骤

五、 顶升步骤

六、 安全注意事项

七、 劳动保护装置

八、 职业/环境健康安全管理措施

专业资料

word完美格式

一、工程概况

工程名称：深圳市城市轨道交通7号线7307-1标深云车辆段

建设单位：深圳市地铁集团有限公司

设计单位：中铁第三勘探设计院集团有限公司

监理单位：铁科院（北京）工程咨询有限公司

施工单位：中国水利水电第十一局有限公司

深云车辆段位于南山区龙珠大道以北，南坪快速路东侧的塘朗山公园内，该工程使用一台中联TC5613-6塔机。

二、编制依据

（1）、《GB5144-2006塔式起重机安全规程》；

（2）、《特种设备安全监察条例》

（3）、TC7035B-16使用说明书

（4）、《塔式起重机行业安全与管理规程》；

三、安装前的准备：

1、塔吊简况：

TC5613-6塔式起重机，是由长沙中联中工科技发展股份有限公司生产。该机为水平起重臂，小车变幅，上回转自升多用途塔机。起重量为6～1.3T，独立高度为40.5m，最大工作幅度为56米。

2、基础要求：

ａ、坚固牢实，要求承载力大于20吨／㎡。

ｂ、基础混凝土承台为：5000㎜×5000㎜×1000㎜，混凝土约25m³，重量约60吨。

ｃ、基础混凝土标号为C35，混凝土养护期大于15天。 专业资料

word完美格式 ｄ、混凝土基础表面应校水平，平面允许偏差小于1/500。

3、对塔吊基础的验收：

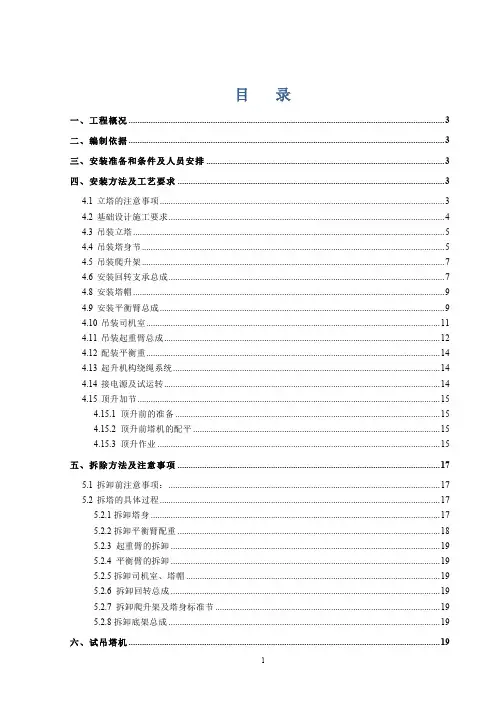

QTZ80(TC5610)塔吊安装拆卸方案
