承包单位：
合同号：
编 号:
留筛小于该孔小于该孔孔径留筛小于该孔小于该孔
占总土质
孔径土质径土质量径土质量（mm）土质径土质量
径土质量量百分比
（mm）量(g)百分比量(g)
百分比
(%)
（g）（%）(g)
(%)
602
401
200.5
100.25
50.074
2
审核：
试验员：
小于2mm取试样质量= g
土颗粒分析试验记录表(筛分法)
监理单位：
试验单位试验日期
潭衡西线高速公路
承包人自检意见：
试验监理工程师意见：
小于2mm土质量= g
小于2mm土占总土质量= %
粗筛分析细筛分析
样品名称样品来源
筛前总土质量= g
CS213
颗粒分析试验第一节 概述颗粒分析试验是测定干土中各粒组含量占该土总质量的百分数。
土的颗料大小、级配和粒组含量是土的工程分类的重要依据。
土粒大小与土的矿物组成、力学性质、形成环境等均有直接联系。
因此，土的颗料大小是土的重要特征。
颗粒分析试验是土工基本试验之一，其成果的准确性常影响土工建筑物设计方案甚至稳定性。

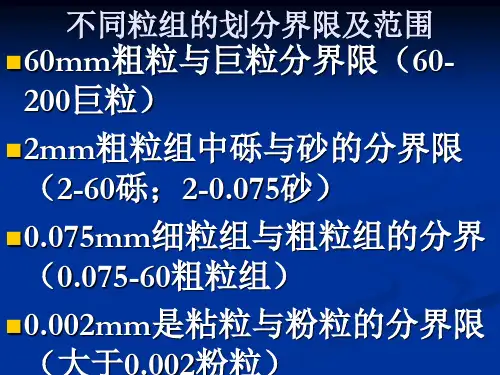

第二节 试验原理土粒的粒径变化范围非常大（粒径由大于60mm 到小于0.002mm ），故对不同的粒组采用不同的试验方法：粗粒组一般用筛析法，细粒组采用密度计法或移液管法。
不同的试验方法其试验原理也不同。
一、粗粒组筛析法试验原理对于粒径大于0.075mm 的粗粒土，一般采用筛析法分析土的颗粒大小。
筛析法是采用不同孔径的分析筛，由上至下孔径自大到小叠在一起。
试验时，取质量为的干土放入最上的筛里，通过筛析后，得到不同孔径筛上土质量，进而计算出粒组含量和累积含量。
二、粗粒组密度计法试验原理司笃克斯（Stocks ）研究微小球体在水中下沉时，发现球体的运动近似满足如下规律； 1．小球体在水中沉降的速率是恒定的；2．小球体沉降速率大小与球体直径的平方成正比。
上述规律可用下式表示：()241800d gG G v C w wt s ηρ-=（4-1）式中：——颗粒直径，mm ；——颗粒沉降速率，cm/s ；——4℃时水的密度，34/0.1cm g C w = ρ； ——水温时水的比重；——水温时水的动力粘滞系数，s kPa ⋅-210； ——土粒比重；——重力加速度，2/81.9s m g =。
由式（4-1）知，颗粒比重一定时，颗粒愈大，在水中沉降的速率愈快。
现将一定质量的土与水搅拌成总体积为的均匀悬液，然后观察悬液中颗粒下沉情况和悬液浓度的变化。
为研究方便，取距悬液表面为的薄层MN 来分析，如图4—1所示。
试验开始时（0=t 时刻），悬液均匀，悬液中自上至下各粒组均匀分布，然后土粒开始下沉，大颗粒下沉比较快，细颗粒下沉比较慢。
新矿粉筛分试验记录表水洗法试验目的本次试验的目的是使用水洗法对新矿粉进行筛分试验，得到其粒度分布情况。
试验设备•筛分机•试验筛•电子天平•水洗装置•矿粉样品试验原理使用水洗法进行粒度分析时，需将样品振动筛分机进行筛分，在筛分结束后，将每一等分粉末放入水洗器中，使用水洗器进行冲洗。
通过冲洗后，可以得到去除碎屑的颗粒，并通过电子天平进行称重，从而得到粒度分布情况。
试验步骤1.开机预热打开筛分机电源，待其预热至70-100℃。
2.准备筛分样品取出新矿粉50g，将其细致搅拌均匀，避免出现颗粒重复。
3.进行筛分将试验筛置于筛分机上，将样品放在试验筛上，开启筛分机进行筛分，筛分时间设为10分钟。
4.进行水洗将筛分后的粉末依次放入水洗器中，使用蒸馏水对样品进行冲洗，直至水洗器中的水呈清澈状态。
5.进行烘干将水洗后的样品放置于标准温度下，使用加热器进行烘干。
6.称重将烘干后的样品放在电子天平上进行称重，记录每一等分的重量。
数据处理通过上述步骤得到的试验数据可进行如下处理：1.计算每一等分的粒径每一等分的粒径可根据不同的筛孔直径计算得到，具体方法参见粒度分析理论。
2.绘制筛分曲线可使用Excel等工具将每一等分的粒径及其相应的重量绘制成筛分曲线，以便分析得到样品的粒度分布情况。
结论通过水洗法对新矿粉进行筛分试验，得到了其粒度分布情况。
根据所得数据，可得出结论：新矿粉的粒度主要集中在200目以下，较为均匀地分布于100-500目之间。
同时还可以根据筛分曲线进一步分析得到其平均粒径、粒径分散度等信息，从而为后续的加工和利用提供理论依据。

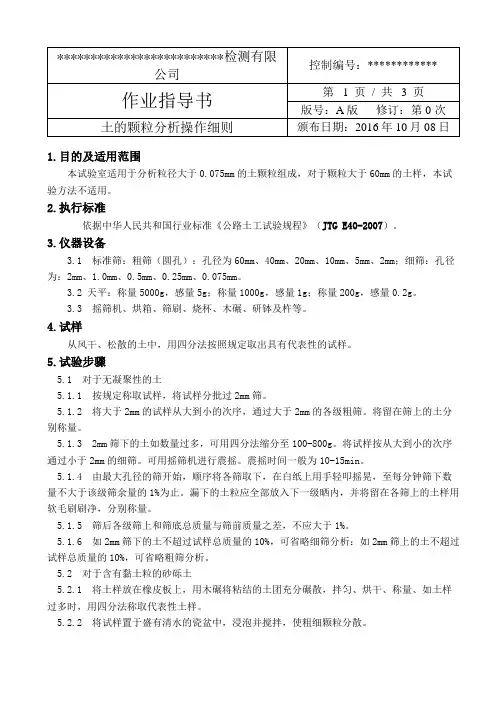

1.目的及适用范围本试验室适用于分析粒径大于0.075mm的土颗粒组成，对于颗粒大于60mm的土样，本试验方法不适用。
2.执行标准依据中华人民共和国行业标准《公路土工试验规程》（JTG E40-2007）。
3.仪器设备3.1 标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为：2mm、1.0mm、0.5mm、0.25mm、0.075mm。
3.2 天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。
3.3 摇筛机、烘箱、筛刷、烧杯、木碾、研钵及杵等。
4.试样从风干、松散的土中，用四分法按照规定取出具有代表性的试样。
5.试验步骤5.1 对于无凝聚性的土5.1.1 按规定称取试样，将试样分批过2mm筛。
5.1.2 将大于2mm的试样从大到小的次序，通过大于2mm的各级粗筛。
将留在筛上的土分别称量。
5.1.3 2mm筛下的土如数量过多，可用四分法缩分至100-800g。
将试样按从大到小的次序通过小于2mm的细筛。
可用摇筛机进行震摇。
震摇时间一般为10-15min。
5.1.4 由最大孔径的筛开始，顺序将各筛取下，在白纸上用手轻叩摇晃，至每分钟筛下数量不大于该级筛余量的1%为止。
漏下的土粒应全部放入下一级晒内，并将留在各筛上的土样用软毛刷刷净，分别称量。
5.1.5 筛后各级筛上和筛底总质量与筛前质量之差，不应大于1%。
5.1.6 如2mm筛下的土不超过试样总质量的10%，可省略细筛分析：如2mm筛上的土不超过试样总质量的10%，可省略粗筛分析。
5.2 对于含有黏土粒的砂砾土5.2.1 将土样放在橡皮板上，用木碾将粘结的土团充分碾散，拌匀、烘干、称量、如土样过多时，用四分法称取代表性土样。
5.2.2 将试样置于盛有清水的瓷盆中，浸泡并搅拌，使粗细颗粒分散。
5.2.3 将浸泡后的混合液过2mm筛子，边冲边洗过筛，直至筛上仅留大于2mm以上的土粒为止。
