实验三：集料的筛析和级配试验一、实验目的测定粗集料(碎石、砾石、矿渣等)、细集料(天然砂、人工砂、石屑)、矿粉的颗粒组成，对沥青混合料及基层用粗、细集料必须采用水洗法试验。
二、试验原理集料中各组成颗粒的分级和搭配称为级配，级配通过筛分试验确定。
筛分试验就是将集料通过一系列规定筛孔尺寸的标准筛，测定出存留在各个筛上的集料质量，根据集料试样的质量与存留在各筛孔尺寸的集料质量，就可求得一系列与集料级配有关的参数分计筛余百分率、累计筛余百分率、通过百分率。
三、预习要求1、理解级配的概念，了解试验原理。
2、了解试验仪器的用法，掌握集料的筛分试验方法。
四、实验仪器1、试验筛：根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤：粗集料要求感量不大于试样质量的0.1％；细集料要求称量1000g，感量不大于0.5g；矿粉要求感量不大于0.1g。
4、其它：盘子、铲子、毛刷、搪瓷盘、橡皮头研杵等。
5、烘箱：能控温在105℃±5℃。
五、实验内容（1）粗集料筛分试验试验准备：按规定将来料用分料器或四分法缩分至表3-1要求的试样所需量，风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
表3-1筛分用的试样质量1、沥青混合料及基层用粗集料水洗法试验步骤1.1取一份试样，将试样置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m3)，准确至0.1％。
注：恒重系指相邻两次称取间隔时间大于3h（通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度。
下同。
1.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没，但不得使用任何洗涤剂、分散剂或表面活性剂。
1.3用搅棒充分搅动集料，使集料表面洗涤干净他细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。
1.4根据集料粒径大小选择组成一组套筛，其底部为0.075㎜标准筛，上部为2.36㎜或4.75㎜筛。
粗集料及集料混合料的筛分试验(T 0302-2005)一、目的与适用范围1、测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。
2、本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和料的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。
二、仪具与材料1、试验筛：根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤：感量不大于试样质量的％。
4、其它：盘子、铲子、毛刷等。
三、试验准备按规定将来料用分料器或四分法缩分至下表1要求的试样所需量，风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
筛分用的试样质量表1四、水泥混凝土用粗集料干筛法试验步骤1、取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至％。
2、用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。
人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。
将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。
应确认1min 内通过筛孔的质量确实小于筛上残余量的％。
注：由于㎜筛干筛几乎小能把沾在粗集料表面的小于㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，㎜通过率的意义不大，所以也可以不筛，且把通过㎜筛的筛下部分全部作为㎜的分计筛余，将粗集料的㎜通过率假设为0。
3、如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分，当筛余颗粒的粒径大于19㎜时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗筛过筛孔。
4、称取每个筛上的筛余量，准确至总质量的％。
新矿粉筛分试验记录表水洗法试验目的本次试验的目的是使用水洗法对新矿粉进行筛分试验，得到其粒度分布情况。
试验设备•筛分机•试验筛•电子天平•水洗装置•矿粉样品试验原理使用水洗法进行粒度分析时，需将样品振动筛分机进行筛分，在筛分结束后，将每一等分粉末放入水洗器中，使用水洗器进行冲洗。
通过冲洗后，可以得到去除碎屑的颗粒，并通过电子天平进行称重，从而得到粒度分布情况。
试验步骤1.开机预热打开筛分机电源，待其预热至70-100℃。
2.准备筛分样品取出新矿粉50g，将其细致搅拌均匀，避免出现颗粒重复。
3.进行筛分将试验筛置于筛分机上，将样品放在试验筛上，开启筛分机进行筛分，筛分时间设为10分钟。
4.进行水洗将筛分后的粉末依次放入水洗器中，使用蒸馏水对样品进行冲洗，直至水洗器中的水呈清澈状态。
5.进行烘干将水洗后的样品放置于标准温度下，使用加热器进行烘干。
6.称重将烘干后的样品放在电子天平上进行称重，记录每一等分的重量。
数据处理通过上述步骤得到的试验数据可进行如下处理：1.计算每一等分的粒径每一等分的粒径可根据不同的筛孔直径计算得到，具体方法参见粒度分析理论。
2.绘制筛分曲线可使用Excel等工具将每一等分的粒径及其相应的重量绘制成筛分曲线，以便分析得到样品的粒度分布情况。
结论通过水洗法对新矿粉进行筛分试验，得到了其粒度分布情况。
根据所得数据，可得出结论：新矿粉的粒度主要集中在200目以下，较为均匀地分布于100-500目之间。
同时还可以根据筛分曲线进一步分析得到其平均粒径、粒径分散度等信息，从而为后续的加工和利用提供理论依据。
第五部分 集料的各种试验项目（粗集料部分）一、粗集料筛分试验（T 0302-2000）（一）目的与范围：测定粗集料（碎石、砾石、矿渣等）的颗粒级配。
（二）仪器与材料：试验筛、天平、方盘等。
（三）方法与步骤：（干筛法）1.四分法按下表称取集料的质量。
3.依据各技术规范要求，对集料按筛孔大小排列顺序逐个过筛，直至1min 内通过筛孔的质量小于筛上残余质量的1%为止。
4.称取每个筛上的筛余质量，准确至总质量的0.1%（最后总质量筛前筛后相差不得超过0.5%）。
5.计算：分计筛余、累计筛余、通过率（精确0.1%）6.绘制筛分曲线图。
二、 水泥混凝土集料的压碎值试验（T 0315-2000）（一）目 的：测碎石、砾石抵抗压碎的能力。
（二）仪器材料：压力试验机、压碎值指标测定仪、天平、圆孔筛（2.5mm 、10mm 、20mm ） （三）方法步骤：1.将试样过10mm-20mm 标准筛，并剔除针、片状颗粒,称取3kg,三份。
2.将圆筒置于底盘上，底盘放10mm 光圆钢筋。
取一份材料，分两层装入筒内，每装一层，左右交替颠击各25下；第二层装入后试样表面距离盘底的高度在100mm 左右；整平试样表面，将压块平整放入筒内。
3.将试筒放在压力机上，在3min-5min 内，均匀加荷到200KN ，稳定5S 后，卸荷。
4.将筒内集料全部过2.5mm 的筛。
称筛余物称质量。
5.计算：Q=（3kg –筛余物称质量）/3kg ×100 （精确0.1%）6.要求做三次平行试验，求平均值。
三、 沥青路面用粗集料的压碎值试验 （T 0316-2000）（一）目的与范围：本方法适用于鉴定路面基层、底基层、沥青面层的粗集料，检测其抵抗压碎的能力。
（二）仪器与材料：集料压碎值试验仪、金属棒、天平、压力机、金属筒、方孔筛（13.2mm 、16mm 、2.36mm ） （三）方法步骤：1.取13.2mm-16mm 试样3kg （烘干，100℃，4小时）2.将集料分三层装入，每一层要求用金属棒以50mm 的高度自由下落，均匀夯实25次；刮平表面，将压柱平稳放入试筒。

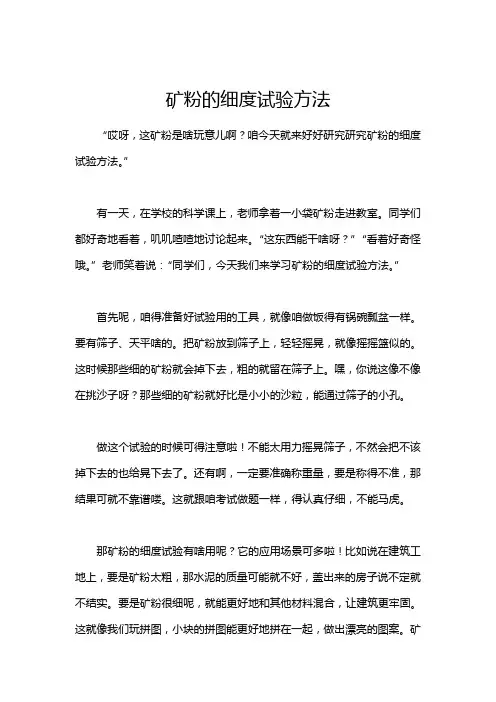

矿粉的细度试验方法“哎呀，这矿粉是啥玩意儿啊？咱今天就来好好研究研究矿粉的细度试验方法。
”有一天，在学校的科学课上，老师拿着一小袋矿粉走进教室。
同学们都好奇地看着，叽叽喳喳地讨论起来。
“这东西能干啥呀？”“看着好奇怪哦。
”老师笑着说：“同学们，今天我们来学习矿粉的细度试验方法。
”首先呢，咱得准备好试验用的工具，就像咱做饭得有锅碗瓢盆一样。
要有筛子、天平啥的。
把矿粉放到筛子上，轻轻摇晃，就像摇摇篮似的。
这时候那些细的矿粉就会掉下去，粗的就留在筛子上。
嘿，你说这像不像在挑沙子呀？那些细的矿粉就好比是小小的沙粒，能通过筛子的小孔。
做这个试验的时候可得注意啦！不能太用力摇晃筛子，不然会把不该掉下去的也给晃下去了。
还有啊，一定要准确称重量，要是称得不准，那结果可就不靠谱喽。
这就跟咱考试做题一样，得认真仔细，不能马虎。
那矿粉的细度试验有啥用呢？它的应用场景可多啦！比如说在建筑工地上，要是矿粉太粗，那水泥的质量可能就不好，盖出来的房子说不定就不结实。
要是矿粉很细呢，就能更好地和其他材料混合，让建筑更牢固。
这就像我们玩拼图，小块的拼图能更好地拼在一起，做出漂亮的图案。
矿粉细了，就能和其他材料更好地“合作”，发挥出更大的作用。
我记得有一次，我们去参观一个建筑工地。
那里的叔叔给我们介绍了矿粉的重要性。
他说：“要是矿粉的细度不合适，这大楼可就盖不好啦。
”我们这才明白，原来这么个小小的试验，作用可大着呢！矿粉的细度试验方法真的很重要。
它能让我们知道矿粉是不是合格，能不能用在各种地方。
我们可不能小看这个试验，它就像一个小侦探，能帮我们找出矿粉的秘密。
所以呀，我们要认真学习这个试验方法，以后说不定还能派上大用场呢！。
