(整理)路面设计计算书

  • 格式：doc
  • 大小：833.50 KB
  • 文档页数：19

精品文档 精品文档 第六章 路面设计 6.1沥青路面结构设计 6.1.1设计资料 1、地形、地貌 拟建公路位于盆地，公路沿线地形总体比较平缓，属于平原微丘区，地势由东南向西北倾斜，自然地面坡度约为3～8‰。本段地处公路自然区划的Ⅵ2区，海拔高度在500m～700m之间。 2、起止桩号 起止桩号K0+000-K1+504.01，建设里程为1504.01m。路基宽度为10m。 3、地层岩性

项目所在区域自西向东，根据沿线地貌、工程地质、水文地质等条件，本地区主要划分为三个工程地质分区：残积—坡积低山丘陵区、剥蚀—堆积平原区和风积沙漠区。残积—坡积低山丘陵区岩性以泥岩、粉砂岩、砾岩、凝灰岩、碎屑岩、煤层为主； 剥蚀—堆积平原区岩性以泥质砂岩、细砂岩、红色砾岩、中、细砂、低液限粉土为主。风积沙漠区岩性以细砂、中砂、低液限粉土为主。地层主要分为两层，第一层为细砂、低液限粉土，层厚0.4～0.7m，松散、硬塑，容许承载力σ0=100～120kPa，土、石工程分级为Ⅰ；第二层为角砾、砾砂，揭示层厚1.1~1.6m，中密，容许承载力σ0=400kPa，土、石工程分级为Ⅲ。 4、水文及水文地质 本项目沿线基本为戈壁荒漠，无大型沟河，降水稀少，无地表水流入。路线全线有多处冲沟，沿线沟壑多呈漫流状，流程较短，水量不大，地表水冲刷痕迹明显。主要的河沟有2条。沿线地下水的唯一来源是大气降水补给，地势较低段落受地形条件影响形成洼地，周边地下水汇集在此。地下水埋深情况见下表 表1.地下水埋深情况一览表 编号 地下水埋深 1 1.3-2.5 2 1.2-1.8 3 2.0-3.0 4 1.5-2.5 5 3.0-4.5 精品文档 精品文档 6 1.8-3.0 7 1.2-3.5 8 1.4-2.0 9 1.5-2.2 10 0.9-1.5 11 1.6-2.4 12 0.8-1.3 13 1.2-1.6 14 1.2-2.4 15 0.8-2.5

4、气候气象 项目区域地处荒漠、戈壁地带，日照充足，蒸发强烈，夏季炎热，冬季寒冷，空气干燥，昼夜温差大，春夏季多风，属典型的大陆性干旱气候。 区域内年平均气温3.0℃～6.5℃，一月份平均气温－11.7℃～－18.4℃，七月份平均气温23.5℃～26.0℃，极端最低气温－42.6℃，极端最高气温43.0℃，年均降水量170mm，蒸发量约2141mm，最大冻土深度136～141cm。项目所在区域内日照充足，全年日照时数2841～3650小时，全年大风日达100天以上，主导风向为东风、东南风，瞬时最大风速可达41m/s。冬季寒冷，平均降雪量5～12mm。 6、自然区划 根据公路自然区划，拟建公路位于Ⅵ2区，即绿洲荒漠区。 7、交通量调查与分析 1.交通量年平均增长率4.95％，交通组成见表7-1。 表7-1 近期交通组成、交通量与不同车型的交通参数

汽车类型 前轴重（KN） 后轴重（KN） 后轴数 后轴轮组数 日交通量（辆/天） 小客车 16.50 20.3 1 双 1350

交通SH141 25.55 55.10 1 双 400 四平SPK6150 38 77.8 2 双 765 北京BJ130 13.55 27.2 1 双 850 解放CA50 28.7 68.2 1 双 305 东风EQ140 23.70 69.20 1 双 425 黄河JN-150 49.00 101.60 1 双 425 精品文档 精品文档 特大车日野KB222 50.20 104.30 1 双 300 拖挂车五十铃 83 78.5 2 双 29

6.1.2.计算标准轴载确定交通等级 路面设计以双轮组单轴载100KN作为标准轴载。 1、以设计弯沉值为指标及验算沥青层层底拉应力中的累积当量轴次 a.轴载换算的计算公式 35.4

121niiip

pnCCN （7-1）

式中：N—标准轴载的当量轴次，次/日； in—被换算车辆的各级轴载作用次数，次/日；

P—标准轴载，KN；

iP—被换算车辆的各级轴载，KN；

2C—轮组系数，双轮组为1.0，单轮组为6.4，四轮组为0.38；

1C—轴数系数；当轴间距大于3m时，按单独的一个轴载计算，对轴间距小于3m的双轴或多轴应考虑轴数系数，1C=1+1.2（m-1），m为轴数。 根据上述公式，具体计算结果，见表7-2。 表7-2 轴载换算表

车型 iP（KN） 1C 2C i

n 35.4

21/PPnCCii

小客车 前轴 16.50 1 6.4 1350 后轴 20.3 1 1

交通SH141 前轴 25.55 1 6.4 400 7.04 后轴 55.10 1 1 29.9

四平SPK6150 前轴 38 1 6.4 765 72.96 后轴 77.8 1 1 256.7

北京BJ130 前轴 13.55 1 6.4 805 后轴 27.2 1 1 2.9

解放CA50 前轴 28.7 1 6.4 305 8.3 后轴 68.2 1 1 57.7

东风EQ140 前轴 23.7 1 6.4 425 5.12 后轴 69.2 1 1 85.7 黄河JN-150 前轴 49.00 1 6.4 425 122.24 精品文档 精品文档 后轴 101.60 1 1 455.4 日野KB222 前轴 50.20 1 6.4 300 96 后轴 104.30 1 1 360.3

拖挂车 五十铃 前轴 83 1 6.4 29 181.76

后轴 78.5 2.2 1 22.3 35.4

1211niiinipp

nCCN 1764.3

注：轴载小于25KN的轴载作用不计 b.设计年限内标准轴载累计当量轴次

设计年限内一个车道沿一个方向通过的累计当量标准轴次eN按下式计算： 

136511NNte

 （7-2）

式中：Ne—设计年限内一个车道沿一个方向通过的累计标准当量轴次，次； t—设计年限，年；

N1—路面营运第一年双向日平均当量轴次，次/日；

γ—设计年限内交通量平均增长率，%；

η—与车道数有关的车辆横向分布系数，简称车道系数。 将N1=1764.3 ，t=12 ，γ=4.45% ，η=0.6代入式（7-2），得eN=5957831 (次)

2、以半刚性材料层底弯拉应力为设计指标计算累计当量轴次 轴载当量轴次 验算半刚性基层底拉应力的轴载换算公式： 8'21'1'

ppnCCNii

n

i （7-3）

式中：1C－轮组系数，双轮组为1.0，单轮组为18.5，四轮组为0.09； 2C－轴数系数：当轴间距大于3m时，按单独一个轴计算，此时轴数系为精品文档 精品文档 1；当轴间距小于3m时，双轴或多轴的轴数系数按2C=1+2（m-1）计算。 根据上述公式，计算结果见表7-3 表7-3 轴载换算表

车型 iP（KN） 1C 2C i

n 8

12/iiCCnPP

小客车 前轴 16.50 18.5 1 1350 后轴 20.3 1 1

交通SH141 前轴 25.55 18.5 1 400 后轴 55.10 1 1 3.4

四平SPK6150 前轴 38 18.5 1 765 后轴 77.8 1 1 102.7

北京BJ130 前轴 13.55 18.5 1 850 后轴 27.2 1 1

解放CA50 前轴 28.7 18.5 1 305 后轴 68.2 1 1 14.3

东风EQ140 前轴 23.7 18.5 1 425 后轴 69.2 1 1 22.3

黄河JN-150 前轴 49.00 18.5 1 425 后轴 101.60 1 1 482.5

日野KB222 前轴 50.20 18.5 1 300 22.2 后轴 104.30 1 1 420.1

拖挂车 五十铃 前轴 83 18.5 1 29 362.6 后轴 78.5 1 3 12.5

35.4

1211niiinipp

nCCN 1473.2

设计年限内标准轴载累计当量轴次 将N1=1473.2，t=12 ，γ=4.45% ，η=0.65代入式（7-3），得eN=4974821（次） 根据累计轴次结果，由《公路沥青路面设计规范》表3.1.8查得沥青路面交通等级属于C级交通等级即中等交通等级。

6.1.3土基回弹模量 设计路段路基土质为砾石类土，土基处于中湿状态，土基回弹模量为50MPa。 6.1.4初拟路面结构组合确定设计参数 （1）设计方案一（半刚性基层沥青路面）：拟采用4cm细粒式沥青混凝土+5cm中粒式沥青混凝土+6cm粗粒式沥青混凝土+？水泥稳定砂砾+20cm矿渣稳定粒料, 以水泥稳定砂砾为设计层。

合集下载

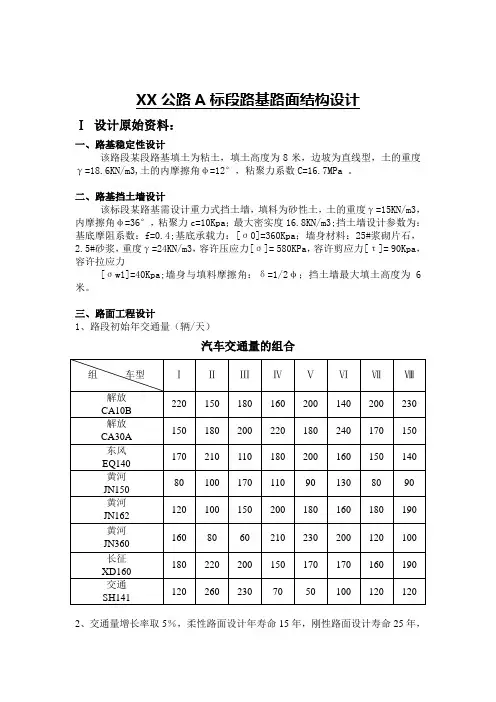

路基路面课程设计参考计算书
