聚乙烯醇薄膜的性能和用途

聚乙烯醇 PVA 的用途和应用【新海湾-徐江】聚乙烯醇（简称PVA）外观为白色粉末，是一种用途相当广泛的水溶性高分子聚合物，性能介于塑料和橡胶之间，它的用途可分为纤维和非纤维两大用途。

由于PVA具有独特的强力粘接性、皮膜柔韧性、平滑性、耐油性、耐溶剂性、保护胶体性、气体阻绝性、耐磨性以及经特殊处理具有的耐水性，因此除了作纤维原料外，还被大量用于生产涂料、粘合剂、纸品加工剂、乳化剂、分散剂、薄膜等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等行业。

产品性能：聚乙烯醇树脂系列产品系白色固体，外型分絮状、颗粒状、粉状三种；无毒无味、无污染，可在80--90℃水中溶解。

其水溶液有很好的粘接性和成膜性；能耐油类、润滑剂和烃类等大多数有机溶剂；具有长链多元醇酯化、醚化、缩醛化等化学性质。

产品用途：主要用于纺织行业经纱浆料、织物整理剂、维尼纶纤维原料；建筑装潢行业107胶、内外墙涂料、粘合剂；化工行业用作聚合乳化剂、分散剂及聚乙烯醇缩甲醛、缩乙醛、缩丁醛树脂；造纸行业用作纸品粘合剂；农业方面用于土壤改良剂、农药粘附增效剂和聚乙烯醇薄膜；还可用于日用化妆品及高频淬火剂等方面。

使用方法：聚乙烯醇树脂系列产品均可以在95℃以下的热水中溶解，但由于聚合度、醇解度高低的不同，醇解方式等不同在溶解时间、温度上有一定的差异，因此在使用不同品牌聚乙烯醇树脂时，溶解方法和时间需要进行摸索。

溶解时，可边搅拌边将本品缓缓加入20℃左右的冷水中充分溶胀、分散和挥发性物资的逸出（切勿在40℃以上的水中加入该产品直接进行溶解，以避免出现包状和皮溶内生现象），而后升温到95℃左右加速溶解，并保温2～小时，直到溶液不再含有微小颗粒，再经过28目不锈钢过滤杂质后，即可备用。

搅拌速度 70～100转／分，升温时，可采用夹套、水浴等间接加热方式，也可采用水蒸汽直接加热；但是，不可用明火直接加热，以免局部过热而分解，若没有搅拌机，可用蒸汽以切线方向吹入的方法，进行溶解。

聚乙烯醇（PVA）涂布型薄膜开发制造方案一、实施背景随着社会的发展和生活水平的提升，薄膜在日常生活和工业生产中的应用越来越广泛。

尤其是在食品、医疗、电子等领域，薄膜的品质和性能直接影响到产品的质量和性能。

因此，开发高性能、环保、低成本的薄膜成为当前产业发展的一个重要方向。

聚乙烯醇（PVA）作为一种生物降解性高、对人体无害的环保材料，其性能优越，被广泛应用于各种薄膜制造中。

然而，目前市场上的PVA薄膜大多为单一功能，无法满足日益多样化的市场需求。

因此，开发具有多重功能、高性能的PVA涂布型薄膜具有极高的市场价值和社会效益。

二、工作原理PVA涂布型薄膜制造主要依托涂布技术，将PVA树脂溶液均匀地涂布在基材（如PET、BOPP等）上，经过加热、加压、冷却等工艺处理，使PVA溶液在基材表面形成一层均匀的薄膜。

具体步骤如下：1.配制PVA树脂溶液，根据需求确定PVA的浓度和粘度。

2.选择合适的基材，如PET、BOPP等，依据应用场景确定基材厚度和表面处理方式。

3.将基材放置于涂布机内，调整涂布辊与基材之间的距离，确保涂布均匀。

4.将PVA树脂溶液均匀地涂布在基材上，通过加热、加压、冷却等工艺处理，使PVA在基材表面形成一层均匀的薄膜。

5.对涂布后的薄膜进行后处理，如干燥、收卷等。

三、实施计划步骤1.调研市场需求，明确产品定位和性能要求。

2.筛选合适的PVA树脂型号和基材类型。

3.确定涂布工艺参数，包括涂布辊转速、涂布厚度、加热温度等。

4.开发自动化生产线，实现连续化生产。

5.对生产出的薄膜进行性能检测，确保符合预期要求。

6.对产品进行批量生产，并进行市场推广。

四、适用范围该PVA涂布型薄膜制造方案适用于以下领域：1.食品包装：由于PVA涂布型薄膜具有优良的阻隔性能和环保性，可用于食品包装材料的制作，如食品真空包装袋等。

2.医疗用品：PVA涂布型薄膜具有较好的生物相容性和透气性，可用于制作医疗用品，如医用敷料、药袋等。

绿色环保PVA薄膜PVA 薄膜具有优异的阻隔性、水溶性和对环境的友好性，是近年来国内外开发最为成功的绿色环保材料之一。

它已经获得国内外环保权威机构和广大用户的普遍认可，正在愈来愈广泛地应用于包装、纺织刺绣和水转印刷等领域。

例如：农药、化肥、染料、清洁剂、水处理剂、矿物质添加剂、洗涤剂、园林护理用化学试剂等，亦可作为菜籽、植物种子袋、服装包装袋、食品以及医院洗涤袋等多种产品的包装上，同时也可用于纺织刺绣垫付用料和水转印刷及脱膜上。

由于水溶性PVA薄膜产品可设计选择水溶速度，无毒无污染；拉伸强度、张力等均等同于或优于传统塑料薄膜；透明度高、光泽好；柔软度高、触感好；耐油、耐溶剂性好、可热封、可印刷；透气系数低、阻气性好；抗静电性能优良，不吸尘等特性，对产品的应用极大地提高了产品的质量和档次。

外包装水溶性薄膜主要以全透明高温水溶性PVA薄膜为主，用途在高级纺织品，胶装包装袋、包装缓冲气垫、书籍/纸张保护膜、假发、食品、化妆品包装袋等。

外包装袋(全透明PVA水溶性薄膜)可加子母塑料扣，全透明水溶性PVA薄膜具有不带静电、透明度、光泽度均优于其它薄膜的特点，包装物体呈现出更鲜明的美化外观 ，提高了商品的价值 。

另水溶性PVA薄膜对空气具有高阻隔性 ，在用于纺织品时包装时 ，能阻隔空气里的氮气，避免氮气令纺织品发黄，还可吸收纺织品中致癌物如甲醛，在使用完毕方便销毁处理（在80℃水温可全部溶解），因此水溶性PVA薄膜是理想的纺织物包装材料。

PVA薄膜产品品种项目分类用途：品种分类： 常温溶薄膜(NT型) 中温溶薄膜(IT型) 高温溶薄膜(HT型) 用途： 刺绣品、农药包装、清洁用品包装、水转印膜 农用种子袋、除草剂包装袋、假发刺绣暂用载体、食品复合膜 高级纺织品、胶袋包装袋、包装缓冲气垫、医院用洗涤袋等一次性包装袋 。

一、 PVA薄膜概括PVA薄膜市场分布PVA薄膜主要集中在日本生產，約占世界產量的75％左右。

2023年PVA薄膜行业市场调查报告根据对PVA薄膜行业的市场调研，以下为PVA薄膜行业市场调查报告：第一部分：市场概述PVA（聚乙烯醇）薄膜是一种功能性薄膜材料，广泛用于农业、食品包装、医疗、电子、建筑等领域。

PVA薄膜具有良好的可溶性、透明度、柔韧性和阻隔性能。

第二部分：市场规模从全球范围看，PVA薄膜市场规模在不断扩大。

预计到2025年，全球PVA薄膜市场规模将超过XX亿美元。

第三部分：市场应用1. 农业领域：PVA薄膜可用于农业覆盖材料、农膜、温室覆盖材料等。

随着全球农业的发展和农产品对质量的要求增加，PVA薄膜在农业领域的应用也逐渐增加。

2. 食品包装领域：PVA薄膜具有良好的阻隔性和保湿性能，可以有效地保鲜食品。

随着人们对食品安全和保鲜性的要求提高，PVA薄膜在食品包装领域的应用需求也在增加。

3. 医疗领域：PVA薄膜在医疗器械包装、药物包装、伤口贴膜等方面有着广泛的应用。

随着人们对医疗卫生要求的提高，PVA薄膜在医疗领域的市场规模也在扩大。

4. 电子领域：PVA薄膜在电子产品的屏幕保护、电池隔离膜等方面有着应用。

随着电子产品普及率的增加，PVA薄膜在电子领域的市场需求也在增加。

5. 建筑领域：PVA薄膜在建筑防水材料、隔音材料等方面应用广泛。

第四部分：市场竞争目前，全球PVA薄膜市场竞争激烈，主要的厂商有日本胜新、庆セラム、多乐克、永佳集团等。

这些厂商在技术研发、产品质量和市场拓展方面都有一定的竞争优势。

第五部分：市场前景随着全球经济的发展和人们对环保和高性能材料的需求增加，PVA薄膜市场前景广阔。

特别是在农业、食品包装、医疗和电子等领域，PVA薄膜的应用前景更为广阔。

综上所述，PVA薄膜行业市场规模不断扩大，应用领域广泛，竞争激烈，但市场前景广阔。

未来，PVA薄膜行业将面临更多的发展机遇和挑战，需要不断提高技术研发能力和产品品质，积极开拓市场，满足不同领域的需求。

pva膜热收缩率引言PVA膜，即聚乙烯醇膜，是一种常用的功能性薄膜材料。

在许多工业领域，PVA膜被广泛应用，其中一个关键性能指标就是热收缩率。

本文将深入探讨PVA膜热收缩率的性质、影响因素以及测量方法。

热收缩率的概念热收缩率是指材料在受热后尺寸发生变化的程度。

对于PVA膜而言，热收缩率可以用来评估其热稳定性和形状记忆性能。

因此，准确测量PVA膜的热收缩率是非常重要的。

影响热收缩率的因素PVA膜热收缩率受多种因素影响，包括材料的化学成分、加工工艺以及温度等。

下面将详细介绍这些因素对热收缩率的影响。

1. 化学成分PVA膜的化学成分对其热收缩率有着重要影响。

通常情况下，PVA膜中乙烯醇单体的含量越高，热收缩率也越高。

此外，添加剂的种类和含量，如塑化剂、增塑剂等，也会对热收缩率造成影响。

2. 加工工艺PVA膜的加工工艺对热收缩率同样起着关键作用。

加工方法、温度和压力等参数都会对膜的热收缩性能产生影响。

不同的加工工艺可能导致不同的热收缩率。

3. 温度温度是影响PVA膜热收缩率的最主要因素。

一般来说，随着温度的升高，PVA膜的热收缩率也会增加。

这是因为高温可以激活聚合物链的运动，导致膜的尺寸收缩。

测量方法准确测量PVA膜的热收缩率是评估其性能的关键。

下面将介绍常用的PVA膜热收缩率测量方法。

1. 热收缩试验仪热收缩试验仪是目前最常用的测量PVA膜热收缩率的装置之一。

通过在控制温度条件下加热PVA膜样品，并记录其尺寸变化，可以得到准确的热收缩率数据。

2. 光学显微镜观察法光学显微镜观察法是一种间接测量热收缩率的方法。

通过将PVA膜样品放置在显微镜下，并观察其尺寸变化，可以初步评估热收缩率。

3. 图像处理方法图像处理方法是一种利用计算机软件对PVA膜样品的图像进行分析，从而间接测量热收缩率的方法。

通过对图像中的像素进行测量和计算，可以得到相对准确的热收缩率数据。

结论本文详细探讨了PVA膜热收缩率的性质、影响因素以及测量方法。

导热pva薄膜随着现代电子技术的飞速发展，导热材料在电子设备中的应用越来越广泛。

导热PVA（聚乙烯醇）薄膜作为一种新型的导热材料，因其优异的导热性能、良好的机械强度和加工性能，受到了广泛关注。

本文将详细介绍导热PVA薄膜的制备、性能、应用及未来发展前景，以期为读者提供全面的了解。

一、导热PVA薄膜的制备导热PVA薄膜的制备主要包括原料选择、共混改性、成膜工艺和后处理等环节。

1．原料选择：导热PVA薄膜的主要原料是聚乙烯醇树脂，同时需要添加一定量的导热填料，如氧化铝、氮化硼等。

这些填料的加入可以有效提高PVA薄膜的导热性能。

2．共混改性：将聚乙烯醇树脂与导热填料按一定比例混合，通过高速搅拌、球磨等方法进行共混改性。

共混过程中，填料粒子在树脂基体中均匀分散，形成导热网络，从而提高材料的导热性能。

3．成膜工艺：将共混改性后的浆料通过流延、压延或挤出等工艺制成薄膜。

成膜过程中需要控制温度、压力和速度等参数，以确保薄膜的厚度、均匀性和表面质量。

4．后处理：成膜后需要进行干燥、热定型等后处理工艺，以消除薄膜内部的内应力和提高尺寸稳定性。

二、导热PVA薄膜的性能1．导热性能：导热PVA薄膜具有较高的导热系数，可有效传导热量，降低电子设备的工作温度。

其导热性能取决于填料的种类、含量和分散程度等因素。

2．机械性能：导热PVA薄膜具有较好的机械强度和柔韧性，能够承受一定的拉伸和弯曲变形，适用于各种复杂形状的电子设备。

3．电绝缘性能：PVA本身具有良好的电绝缘性能，加入导热填料后，其电绝缘性能略有下降，但仍可满足大多数电子设备的要求。

4．加工性能：导热PVA薄膜易于加工成型，可通过裁切、冲孔、热压等工艺制成各种形状和尺寸的零件，方便与其他电子元件组装。

5．耐温性能：导热PVA薄膜具有较好的耐温性能，可在一定的高温环境下长期稳定工作。

但需要注意的是，过高温度可能导致材料老化或变形。

6．环保性能：PVA是一种可生物降解的环保材料，对环境无污染。

PVA膜热收缩率1. 简介PVA膜（聚乙烯醇膜）是一种具有优异物理性能和化学稳定性的聚合物薄膜。

在工业应用中，PVA膜常用于包装、纺织、印刷、电子等领域。

其中，热收缩率是评估PVA膜性能的重要指标之一。

本文将详细介绍PVA膜热收缩率的定义、测量方法以及影响因素。

2. 定义热收缩率是指材料在受到加热后沿某个方向发生尺寸变化的程度。

对于PVA膜而言，热收缩率可以用来描述其在高温下的收缩性能。

3. 测量方法3.1 线性热收缩率测量法线性热收缩率测量法是一种常用的测量方法，其基本原理是将待测样品加热至一定温度，然后通过测量样品长度变化来计算收缩率。

具体步骤如下： 1. 制备适当大小的PVA膜样品。

2. 将样品固定在测量装置上。

3. 将样品加热至目标温度，并保持一定时间使其达到热平衡。

4. 在加热过程中，通过测量装置记录样品长度的变化。

5. 根据实测长度变化计算线性热收缩率。

3.2 体积热收缩率测量法除了线性热收缩率，PVA膜的体积热收缩率也是一个重要的指标。

与线性热收缩率不同，体积热收缩率考虑了材料在三个方向上的尺寸变化。

具体步骤如下： 1. 制备适当大小的PVA膜样品。

2. 将样品放置在测量装置中，并将其加热至目标温度。

3. 在加热过程中，通过测量装置记录样品尺寸变化。

4. 根据实测尺寸变化计算体积热收缩率。

4. 影响因素PVA膜的热收缩率受多种因素影响。

以下是一些常见的影响因素：4.1 温度温度是决定PVA膜热收缩率的关键因素之一。

随着温度的升高，PVA膜分子内部的热运动增加，导致膜材料发生热收缩。

4.2 湿度湿度对PVA膜的热收缩率也有一定影响。

高湿度环境下，PVA膜中的水分子会与聚合物链发生相互作用，导致膜材料的收缩性能发生变化。

4.3 材料成分PVA膜的热收缩率与其材料成分密切相关。

不同配方和添加剂的PVA膜具有不同的热收缩行为。

4.4 加工条件加工条件如拉伸程度、拉伸速度等也会对PVA膜的热收缩率产生影响。

理化特性白色片状、絮状或粉末‎状固体，无味。

密度：聚乙烯醇的相对密度‎(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液。

玻璃化温度‎：75～85℃。

受热性能：在空气中加‎热至100‎℃以上慢慢变‎色、脆化。

加热至16‎0～170℃脱水醚化，失去溶解性‎，加热到20‎0℃开始分解。

超过250‎℃变成含有共‎轭双键的聚‎合物。

折射率：1. 49～1. 52。

热导率：0．2w／(m·K)。

比热容：1～5J／(kg·K)。

电阻率：(3．1～3.‎8)×10Ω·cm。

引燃温度(℃)：410(粉云)爆炸下限%(V/V)：125(g/m3 )溶解性：溶于水，为了完全溶‎解一般需加‎热到65～75℃。

不溶于汽油‎、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲‎基亚砜。

120～l50℃可溶于甘油‎．但冷至室温‎时成为胶冻‎。

主要用途用于制造聚‎乙烯醇缩醛‎、耐汽油管道‎和维尼纶合‎成纤维、织物处理剂‎、乳化剂、纸张涂层、粘合剂等。

具有如下优良性质：溶解性PV‎A溶于水，水温越高则‎溶解度越大‎，但几乎不溶‎于有机溶剂‎。

PV A溶解‎性随醇解度‎和聚合度而‎变化。

部分醇解和‎低聚合度的‎P V A 溶解‎极快，而完全醇解‎和高聚合度‎P V A则溶‎解较慢。

一般规律，对PV A溶‎解性的影响‎，醇解度大于‎聚合度。

PV A溶解‎过程是分阶‎段进行的，即：亲和润湿一‎溶胀一无限‎溶胀一溶解‎。

成膜性PV‎A易成膜，其膜的机械‎性能优良，膜的拉伸强‎度随聚合度‎、醇解度升高‎而增强。

粘接性PV‎A与亲水性‎的纤维素有‎很好的粘接‎力。

一般情况，聚合度、醇解度越高‎，粘接强度越‎强。

热稳定性P‎V A粉末加‎热到100‎℃左右时，外观逐渐发‎生变化。

部分醇解的‎P V A在1‎90℃左右开始熔‎化，200℃时发生分解‎。

完全醇解的‎P V A在2‎30℃左右才开始‎熔化，240℃时分解。

聚乙烯醇PVA1788、1799在造纸行业中的应用造纸行业专用聚乙烯醇聚乙烯醇在造纸行业用作纸品粘合剂、砂布纸粘合剂。

聚乙烯醇（简称PVA）外观为白色粉末、白色片状、絮状，是一种用途相当广泛的水溶性高分子聚合物，性能介于塑料和橡胶之间，它的用途可分为纤维和非纤维两大用途。

由于PVA具有独特的强力粘接性、皮膜柔韧性、平滑性、耐油性、耐溶剂性、保护胶体性、气体阻绝性、耐磨性以及经特殊处理具有的耐水性，因此除了作纤维原料外，还被大量用于生产涂料、粘合剂、纸品加工剂、乳化剂、分散剂、薄膜等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等行业。

一、主要产品以及型号主要产品聚乙烯醇PVA0588，PVA1788，PVA2088，PVA1799，PVA2499，PVA2699,PVA2488.，PVA1792二、产品性能聚乙烯醇树脂系列产品系白色固体，外型分颗粒状、粉状、絮状三种；无毒无味、无污染，可在80--90℃水中溶解。

其水溶液有很好的粘接性和成膜性；能耐油类、润滑剂和烃类等大多数有机溶剂；具有长链多元醇酯化、醚化、缩醛化等化学性质。

三、使用方法：聚乙烯醇树脂系列产品均可以在95℃以下的热水中溶解，溶解时，可边搅拌边将本品缓缓加入20℃左右的冷水中充分溶胀、分散和挥发性物资的逸出（切勿在40℃以上的水中加入该产品直接进行溶解，以避免出现包状和皮溶内生现象），而后升温到95℃左右加速溶解，并保温2～2.5小时，直到溶液不再含有微小颗粒。

搅拌速度70～100转／分，升温时，可采用夹套、水浴等间接加热方式，也可采用水蒸汽直接加热；但是，不可用明火直接加热，以免局部过热而分解，若没有搅拌机，可用蒸汽以切线方向吹入的方法，进行溶解。

聚乙烯醇树脂系列产品水溶液浓度一般在12～14％以下；低醇解度聚乙烯醇树脂产品水溶液浓度一般可在20％左右。

检验本品是否完全溶解的方法：取出少量溶液，加入1～2滴碘液，如果出现蓝色团粒状透明体，说明尚未完全溶解，如色泽能均匀扩散，说明已完全溶解。

PET等七大塑料薄膜的用途塑料薄膜是一种非常常见的塑料制品，以其轻便、易用、可塑性好等特点而被广泛应用于各个领域。

常见的七大塑料薄膜包括聚乙烯（PE）、聚氯乙烯（PVC）、聚丙烯（PP）、聚乙烯醇（PVA）、聚苯乙烯（PS）、聚乙烯对苯二甲酸二丁酯（PET）和聚酯（PEF）。

以下将详细介绍PET等七大塑料薄膜的用途。

1.PET薄膜：PET薄膜是一种高透明、高强度、高耐热型塑料薄膜，具有优异的物理性能和良好的机械性能，被广泛应用于食品包装、电子产品屏幕保护等领域。

2.PE薄膜：PE薄膜具有柔韧性好、透明度高等特点，常见的有高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）两种。

PE薄膜主要用于食品包装、塑料袋、农用薄膜等领域。

3.PVC薄膜：PVC薄膜具有优良的耐候性、耐酸碱性、机械强度好等特点，被广泛应用于电线电缆包装、建筑材料、印刷制品、充气玩具等领域。

4.PP薄膜：PP薄膜具有较高的透明度、耐低温性能好等特点，主要用于食品包装、文具制品、医药用品包装等领域。

5.PVA薄膜：PVA薄膜是一种可溶于水的塑料薄膜，具有良好的可降解性和柔韧性。

主要应用于食品包装、农业保鲜等领域。

6.PS薄膜：PS薄膜具有良好的透明度和阻隔性能，主要用于食品包装、光学材料、文具制品等领域。

7.PEF薄膜：PEF薄膜具有较高的耐热性、耐候性和机械强度，主要用于电子产品包装、航空航天领域等对高性能材料要求较高的领域。

总之，PET等七大塑料薄膜在不同领域中发挥着重要的作用，满足了人们对包装、保鲜、屏幕保护等方面的需求，为现代生活提供了便利。

但是，由于塑料薄膜对环境造成的影响，我们也需要加强对废弃塑料的回收利用，推动可持续发展。

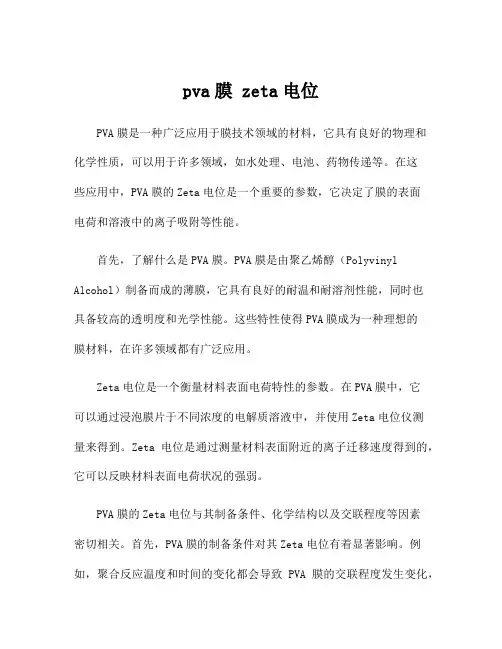

pva膜 zeta电位PVA膜是一种广泛应用于膜技术领域的材料，它具有良好的物理和化学性质，可以用于许多领域，如水处理、电池、药物传递等。

在这些应用中，PVA膜的Zeta电位是一个重要的参数，它决定了膜的表面电荷和溶液中的离子吸附等性能。

首先，了解什么是PVA膜。

PVA膜是由聚乙烯醇（Polyvinyl Alcohol）制备而成的薄膜，它具有良好的耐温和耐溶剂性能，同时也具备较高的透明度和光学性能。

这些特性使得PVA膜成为一种理想的膜材料，在许多领域都有广泛应用。

Zeta电位是一个衡量材料表面电荷特性的参数。

在PVA膜中，它可以通过浸泡膜片于不同浓度的电解质溶液中，并使用Zeta电位仪测量来得到。

Zeta电位是通过测量材料表面附近的离子迁移速度得到的，它可以反映材料表面电荷状况的强弱。

PVA膜的Zeta电位与其制备条件、化学结构以及交联程度等因素密切相关。

首先，PVA膜的制备条件对其Zeta电位有着显著影响。

例如，聚合反应温度和时间的变化都会导致PVA膜的交联程度发生变化，进而影响其Zeta电位。

同时，添加剂的使用也会改变PVA膜的结构和电荷特性，进而影响其Zeta电位的数值。

此外，PVA膜的化学结构也与其Zeta电位密切相关。

PVA膜中的羟基官能团是一个强极性官能团，可以吸附水分子，并形成羟基离子。

当膜表面的羟基离子在溶液中离解出负电荷时，就可以形成表面负电荷，从而使PVA膜具有负性Zeta电位。

而在一些特定的条件下，例如特定的pH值或离子浓度，PVA膜的表面羟基官能团也可能失去负电荷，导致Zeta电位接近零或呈现正值。

另一方面，PVA膜的交联程度会影响其Zeta电位。

交联程度指的是PVA膜中交联点的数量和密度，可以通过改变交联剂的使用量和类型来控制。

交联剂的引入可以改变PVA膜的孔隙结构和溶剂渗透性，从而影响材料表面电荷的形成和Zeta电位的数值。

一般来说，随着交联剂使用量的增加，PVA膜的交联程度和Zeta电位之间呈正相关关系。

聚乙烯醇的应用及危害
聚乙烯醇外观是白色片状、絮状或粉末状固体，无味。

易溶于水，不溶于汽油、煤油等。

存在于世界卫生组织国际癌症研究机构公布的致癌物清单中。

接下来，给大家介绍一下聚乙烯醇的用途及危害有哪些：
聚乙烯醇的用途：
1、聚乙烯醇可用于日用化妆品及高频淬火剂等方面；
2、农业方面用于土壤改良剂、农药粘附增效剂等；
3、聚乙烯醇还可作为织物整理剂，常与尿素、甲醛混用，当织物进行高温烘熔时，两者发生化学反应，使该树脂更富有柔韧性，从而提高加工织物的挺括性和弹性；
4、用聚乙烯醇水溶液可代替水玻璃、淀粉或并用，用于印刷装订、纸箱、纸板、纸管等的粘合；
5、聚乙烯醇制造的薄膜，可用于纺织品包装也可用于食品包装；
6、聚乙烯醇用于制造高粘度聚乙烯醇缩丁醛．广泛用作浆纱料的分散剂等。

聚乙烯醇的危害性：
燃爆危险：该品可燃，具刺激性；
健康危害：吸入、摄入对身体有害，对眼睛有刺激作用。

聚乙烯醇（Polyvinyl Alcohol,简称P.V.A）首先是在1924年，由德国的科学家Dr.Hermann与Dr.Haenel共同合成得到此一崭新的水溶性高分子化合物，PVA历经无数科学家、工程师、制造者与使用者共同持续的努力开发新制程，探讨新用途，使PVA的需求量逐年上升（1995年全球产量达600，000公吨），各种新的用途也不断的扩大中。

一、 PVA特性与应用简介PVA是一种白色到微黄色颗粒（或粉状），安定，无毒的水溶性高分子，水是PVA的良好的溶济，在实用的观点来看，水也是唯一有效的溶剂。

PVA具有良好的造膜性，这形成的膜具有优异的接着力，耐溶剂性，耐摩擦性，伸张强度与氧气阴绝性，因为PVA同时拥有亲水基及疏水基两种官能基，因此PVA具有界面活性的性质，所以PVA可以做为高分子乳化，悬浮聚合反应时的保护胶体，以上这些特有的性质使PVA广泛的应用在各行各业。

PVA的性质决定于两个因素：聚合度与碱化度。

聚合度表示分子量的大小，聚合度高则分子量高，表现出来的性质有：溶液的黏度高，皮膜的物理强度（如耐撕裂强度，断裂时的伸长率与搞张力）随分子量增加而增加，保护胶体的能力也随分子量增加面增加，但其渗透力与表面张力降低的界面活性性质随分子量增加而降低，碱化度是表示疏水的醋酸基被亲水基取代的程度，碱化度愈高（如完全碱化品BF类PVA）对亲水性物质如天然纤维（棉，麻，纸张）的亲合力愈高，接着力也愈好，部分碱化BP类PVA因为有保留部份的疏水基，所以对疏水性物质如聚酯纤维具有优异的接着力，长春公司供应一系列不同聚合度与碱化度的PVA来满足您的需求，如您使用上有需要我们技术服务人员的地方也请您赐个电话，我们将竭诚为您服务。

PVA的用途可概分为（1）纺织业：织布准备之浆纱工程的经纱上浆剂，整理加工时之硬挺增厚剂，制造维尼纤维的原料与纲版印花工程中作为加工布与机台间的定位剂（2）造纸业：表面涂布时作为表面上胶剂，纸管或纸板的接着剂，邮票背胶的再湿接着，颜料涂布工程的胶合剂与纸品的内部上胶（3）聚醋酸乙烯PVAc（或其共了聚合物如EVA）乳液制造时作为保护胶体（4）其他：如事务用糊的制造，合板木器的接着，建筑业，化妆业，电子业，材料工程业，陶瓷业，农业，印刷业，研磨材料业都可以发现PVA的存在。

聚乙烯醇的简介聚乙烯醇（简称PVA）外观为白色粉末，是一种用途相当广泛的水溶性高分子聚合物，性能介于塑料和橡胶之间，它的用途可分为纤维和非纤维两大用途。

由于PVA具有独特的强力粘接性、皮膜柔韧性、平滑性、耐油性、耐溶剂性、保护胶体性、气体阻绝性、耐磨性以及经特殊处理具有的耐水性，因此除了作纤维原料外，还被大量用于生产涂料、粘合剂、纸品加工剂、乳化剂、分散剂、薄膜等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等行业。

聚乙烯醇的合成方法乙烯直接合成法石油裂解乙烯直接合成法，由日本可乐丽公司（原仓敷人造丝公司）首次开发成功并用于工业化生产。

目前，国际上生产PVA的工艺路线以乙烯法占主导地位，其数量占总生产能力的72%。

美国已完成了乙炔法向乙烯法的转变，日本的乙烯法也占70%以上，而中国的生产企业只有两家为乙烯法。

其工艺流程包括：乙烯的获得及醋酸乙烯（VAc）合成、精馏、聚合、聚醋酸乙烯（PVAc）醇解、醋酸和甲醇回收五个工序。

石油乙烯法的工艺特点：生产规模较乙炔法大，产品质量好，设备易于维护、管理和清洗、热利用率高，能量节约明显，生产成本较乙炔法低30%以上。

天然气裂解乙炔直接合成法乙炔合成法依其原料的来源不同可分为电石乙炔合成法和天然气裂解乙炔合成法。

电石乙炔合成法电石乙炔合成法，最早实现工业化生产。

电石乙炔法工艺特点：操作比较简单、产率高、副产物易于分离，因而国内至今仍有10家工厂沿用此法生产，且大部分应用高碱法生产。

但由于此种工艺路线产品能耗高、质量低、成本高，生产过程产生的杂质污染环境亦较为严重，成本高于其他二法生产的PVA 800～1 000元/t，缺乏市场竞争力，属逐渐淘汰工艺。

国外先进国家早于20世纪70年代已全部用低碱法生产工艺。

天然气裂解乙炔乙炔直接合成法在天然气、煤和电力丰富的地区，天然气乙炔法仍具有生命力。

欧洲及朝鲜等国家以天然气乙炔法为主，中国有一套生产装置用此法。

中文名聚乙烯醇英文名Poly(vinyl alcohol)别名聚乙烯醇薄膜维尼纶聚乙烯醇纤维聚乙烯醇(17-99型)聚乙烯醇(17-88型)PV A聚乙烯醇124聚乙烯醇(24-88型)聚乙烯醇浆糊乙烯醇均聚物聚乙烯醇树脂英文别名PV Apolyvinyl alcohol 28-99polyvinyl alcohol 3-98polyvinyl alcohol 18-88polyvinyl alcohol standard 200000polyvinyl alcohol 15000polyvinyl alcohol 22000polyvinyl alcohol 49000polyvinyl alcohol 72000polyvinyl alcohol 100000MOWIOL 4-88poly(1-hydroxyethylene)POL YVINYL ALCOHOL (PV A)Polyvinyl alcohol (Release agent)POL YVINYLIC ALCOHOLVinyl alcohol - polymerisedPolyvinyl alcoholPolyvinyl alcohol 1750±50Polyvinyl alcohol filmCAS 9002-89-5化学式(C2H4O)n分子量44.0526密度 1.3熔点230-240℃闪点79℃水溶性soluble in hot water物化性质White to cream-colored granules or powder产品用途用作经纱浆料、乳化稳定剂、再湿粘合剂、水溶性薄膜等安全术语S24/25 - 避免与皮肤和眼睛接触。

上游原料醋酸甲醇甲醇偶氮二异丁腈偶氮二异丁腈乙炔乙酸丙酯乙酸丙酯下游产品克百威颗粒剂聚醋酸乙烯酯聚醋酸乙烯乳液聚乙烯醇缩丁醛树脂维尼纶短纤维高级刮瓷系列涂料内墙涂料803内墙涂料聚乙烯醇水玻璃内墙涂料外墙涂料108外墙涂料106内墙涂料107建筑涂料聚乙烯醇涂料乙烯乳胶漆聚乙烯醇- 性质白色颗粒或粉末状物。

七大塑料薄膜产品的特性及用途分析塑料薄膜是一种在工业和日常生活中广泛使用的材料，具有轻便、耐用、透明、柔韧、防水等优点。

以下将分析七大常见的塑料薄膜产品的特性及用途。

1.聚乙烯薄膜（PE薄膜）：聚乙烯薄膜分为高密度聚乙烯（HDPE）、低密度聚乙烯（LDPE）和线性低密度聚乙烯（LLDPE）三种。

PE薄膜具有良好的机械性能和耐候性，可用于包装、农膜、垃圾袋等。

2.聚丙烯薄膜（PP薄膜）：聚丙烯薄膜具有优良的耐高温性能和抗拉强度，适用于食品包装、农膜、医药包装等领域。

3.聚酯薄膜（PET薄膜）：聚酯薄膜具有优良的透明性、柔韧性和机械性能，广泛应用于食品包装、电子产品保护膜等。

4.聚氯乙烯薄膜（PVC薄膜）：聚氯乙烯薄膜是一种硬质的塑料薄膜，具有优良的耐化学性和电绝缘性，可用于电线电缆绝缘层、广告宣传、建筑材料等领域。

5.聚苯乙烯薄膜（PS薄膜）：聚苯乙烯薄膜具有良好的透明性和柔韧性，广泛应用于食品包装、医药包装等领域。

6.聚氯仿膜（PVDC薄膜）：聚氯仿膜是一种高透明、高阻隔性的薄膜，具有出色的阻氧性、保鲜性和保湿性，常用于食品包装、医药包装等。

7.聚乙烯醇薄膜（PVA薄膜）：聚乙烯醇薄膜是一种可降解的薄膜，具有良好的可液化和溶融性，广泛应用于包装、农膜等，可实现环保的效果。

总结而言，塑料薄膜产品在包装、农膜、医药包装等多个领域具有广泛的应用。

不同类型的塑料薄膜产品根据其特性在不同领域有不同的用途。

例如，PE薄膜适用于垃圾袋、农膜等；PP薄膜适用于食品包装和医药包装；PET薄膜适用于电子产品保护膜等。

因此，在选择使用塑料薄膜产品时，需要根据具体的需求和用途来选择适合的材料。

PVA基光学膜在透明电极中的应用及性能评价随着电子技术的发展，透明电极在各种光电器件中扮演着重要角色。

为了提高透明电极的性能，许多材料已经在研究中应用到其中，其中包括PVA（聚乙烯醇）基光学膜。

本文将对PVA基光学膜在透明电极中的应用及性能进行评价。

PVA基光学膜是由PVA材料制成的一种薄膜，具有良好的透光性和抗化学腐蚀性能。

PVA基光学膜通常通过溶液混合、旋涂或真空沉积等工艺制备得到。

在透明电极方面，PVA基光学膜可以作为一种导电材料，用于替代传统的ITO（氧化铟锡）透明电极。

相比之下，PVA基光学膜具有以下几个优势。

首先，PVA基光学膜具有良好的透明性。

透明电极的主要功能是使光线能够透过，并保持光线的透明度。

PVA基光学膜具有较高的透明度，使得它在透明电极中的应用更加适合。

其次，PVA基光学膜具有良好的导电性能。

透明电极需要具备一定的导电性能，以传导电荷。

PVA基光学膜可以通过掺杂导电填料（如碳纳米管或金属纳米颗粒等）来增强其导电性能。

研究表明，PVA基光学膜的导电性能可以达到与ITO透明电极相当的水平。

此外，PVA基光学膜具有良好的柔性和可塑性。

相比之下，ITO透明电极相对脆性较大，无法满足一些灵活曲面和可弯曲电子设备的需求。

PVA基光学膜可以较好地适应不同形状的基板，并具有一定的柔性。

这使得PVA基光学膜在一些特殊应用中具有优势。

尽管PVA基光学膜在透明电极中具有上述优势，但仍存在一些挑战和改进的空间。

首先，PVA基光学膜的导电性能相对ITO透明电极稍差。

虽然研究人员通过掺杂导电填料来增加PVA基光学膜的导电性能，但仍然需要进一步提高其导电性能，以满足更高要求的应用需求。

其次，PVA基光学膜的制备工艺相对复杂。

PVA材料的纯度、混合溶液的浓度、旋涂速度等参数都会对PVA基光学膜的性能产生影响。

因此，需要优化制备工艺，并提高膜的制备一致性和可复制性。

此外，PVA基光学膜的耐久性也需要进一步改进。

以PVA为基体的可见光吸收薄膜的制备及性能评价可见光吸收薄膜是一种重要的光能转换材料，可广泛应用于太阳能电池、光伏设备和光催化反应等领域。

本文将探讨以聚乙烯醇（PVA）为基体的可见光吸收薄膜的制备方法及其性能评价。

首先，我们将介绍PVA作为基体材料的优点。

PVA是一种具有良好光学性能和可溶性的高分子材料。

它具有优秀的光学透明性，可在可见光范围内吸收能量并将其转化为有效的电子能量。

此外，PVA具有良好的柔韧性和可拉伸性，可适应不同形状和尺寸的基板。

接下来，我们将讨论可见光吸收薄膜的制备方法。

一种常用的方法是溶液浇铸法。

首先，将PVA溶解在适当的溶剂中，如水或有机溶剂。

然后，将溶液均匀地浇铸在玻璃或其他基底上，并通过加热或自然干燥使其形成薄膜。

另一种方法是浸渍法，即将基底材料浸渍在含有PVA溶液的容器中，然后通过蒸发溶剂使薄膜形成。

这些制备方法简单易行，且适用于大面积的制备。

制备完毕后，需要对薄膜的性能进行评价。

其中最重要的性能指标之一是光吸收率。

通过光谱分析仪可以测定薄膜在可见光范围内的吸收率，并计算出平均吸收率。

较高的光吸收率意味着薄膜对光能的吸收效果更好。

此外，还需要考虑薄膜的光学透明性。

高透明性对于某些应用场景非常关键，如太阳能电池和显示器。

此外，还可以通过场发射扫描电子显微镜（FESEM）和原子力显微镜（AFM）等表征手段来观察薄膜的表面形貌和结构特征。

除了光学性能评价外，还可以对薄膜的电化学性能进行评估。

电池测试是评估其电化学性能的有效手段之一。

通过将薄膜置于电极中，可以测定其在光照下的电流-电压（I-V）曲线。

此外，还可以通过对薄膜进行光催化反应测试来评估其光催化性能。

测量其在可见光照射下催化某些化学反应的活性和稳定性。

最后，我们需要考虑一些薄膜的改进策略和应用前景。

一种方法是通过掺杂其他材料来提高薄膜的吸光能力和光稳定性。

例如，掺杂金属氧化物或半导体纳米颗粒，可以提高薄膜的光吸收率和光催化性能。
