(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920488036.7
(22)申请日 2019.04.11
(73)专利权人 四川五环石化装备有限公司
地址 641400 四川省成都市简阳市简城镇
龙王街

(72)发明人 侯鑫宇　廖厚金　章丽华　
(74)专利代理机构 成都诚中致达专利代理有限
公司 51280
代理人 曹宇杰

(51)Int.Cl.
B23B 41/00
(2006.01)

B23Q 3/08
(2006.01)

(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称
一种小径钢管穿眼装置
(57)摘要
本实用新型公开了一种小径钢管穿眼装置，
包括底板、设于底板一端的定夹持机构、设于底
板另一端的动夹持机构以及设于底板上且位于
定夹持机构和动夹持机构之间的穿眼机构。本实
用新型提高了小径钢管的穿眼效率，有效地防止
小径钢管在穿眼操作中为止偏移的现象，降低了
企业的成本投入，有效地防止钢管的报废率，具
有较强的实用性。

权利要求书2页 说明书3页 附图2页

CN 210046031 U
2020.02.11

C
N
2
1
0
0
4
6
0
3
1
U
1.一种小径钢管穿眼装置，包括底板（1）、设于底板（1）一端的定夹持机构（2）、设于底
板（1）另一端的动夹持机构（3）以及设于底板（1）上且位于定夹持机构（2）和动夹持机构（3）
之间的穿眼机构（4），其特征在于，定夹持机构（2），其包括固定于底板（1）的固定板（20）、设
于固定板（20）带有键形孔（210）若干的定板（21）、设于固定板（20）外壁两侧的外延板（22）
两块、均穿于外延板（22）的伸缩杆（23）若干、连接于伸缩杆（23）外侧端之间的连接板（24）、
设于伸缩杆（23）内侧端的副板（26）、穿于伸缩杆（23）介于外延板（22）与副板（26）之间的第
一弹簧（25）、设于副板（26）内壁且穿于键形孔（210）的夹持杆（27）若干、设有夹持杆（27）内
侧端的夹持竖板（28）以及设于定板（21）内壁下端的下挂件（29）；
动夹持机构（3），其包括设于底板（1）的滑座（30）、设于滑座（30）且带有运动穿孔（310）
若干的动板（31）、设于动板（31）外壁两侧的外支板（32）两块、穿于外支板（32）的作用杆
（33）若干、连接于作用杆（33）外侧端之间的外接板（34）、设于作用杆（33）内侧端的作用板
（36）、穿于作用杆（33）且介于外支板（32）与作用板（36）之间的第二弹簧（35）、设于作用板
（36）内壁且穿于运动穿孔（310）的连接杆（37）、设于连接杆（37）内侧端的竖夹板（38）、设于
动板（31）内壁下端的下限位件（39）；
定板（21）内侧壁下端设有导杆（6）若干，动板（31）穿于导杆（6）上，定板（21）的下端装
配有螺杆（5），螺杆（5）的另一端旋于动板（31）上；
底板（1）上表面对称地设有导槽（10）一对；
穿眼机构（4），且包括装配于导槽（10）的运动块（40）一对、设于运动块（40）上端且穿于
导杆（6）的支撑块（41）、设于支撑块（41）上端的穿眼台（42）、设于穿眼台（42）上表面一端的
夹持气缸（43）若干、设于夹持气缸（43）另一端的夹持座（44）、设于夹持座（44）内壁的夹持
凸块（45）、设于穿眼台（42）上表面另一端的推动气缸（47）若干、设于推动气缸（47）另一端
的夹持块（48）、设于夹持块（48）与夹持凸块（45）相互配合的凹槽（480）以及设于穿眼台
（42）推动气缸（47）一侧的穿眼组件（49）。
2.根据权利要求1所述的小径钢管穿眼装置，其特征在于，下挂件（29）与下限位件（39）
均呈尺寸大小相等的V形结构。
3.根据权利要求1所述的小径钢管穿眼装置，其特征在于，螺杆（5）位于定板（21）的外
侧端上设有用于转动螺杆（5）的转盘（50）以及用于转动转盘（50）的手柄（51）。
4.根据权利要求1所述的小径钢管穿眼装置，其特征在于，支撑块（41）的下端设有U形
拱门（410），螺杆（5）位于U型拱门（410）内。
5.根据权利要求1所述的小径钢管穿眼装置，其特征在于，夹持凸块（45）横向设有副夹
持槽（450），夹持块（48）横向设有主夹持槽（481）。
6.根据权利要求5所述的小径钢管穿眼装置，其特征在于，副夹持槽（450）与主夹持槽
（481）均呈V形结构。
7.根据权利要求5所述的小径钢管穿眼装置，其特征在于，副夹持槽（450）与主夹持槽
（481）内壁上均设有防滑橡胶垫。
8.根据权利要求1所述的小径钢管穿眼装置，其特征在于，夹持凸块（45）根部贯穿地设
有穿眼（46）。
9.根据权利要求8所述的小径钢管穿眼装置，其特征在于，穿眼组件（49）包括设于穿眼
台（42）上表面推动气缸（47）一侧之间的进给气缸（490）、设于进给气缸（490）另一端的电机

权　利　要　求　书
1/2页

2
CN 210046031 U

合集下载

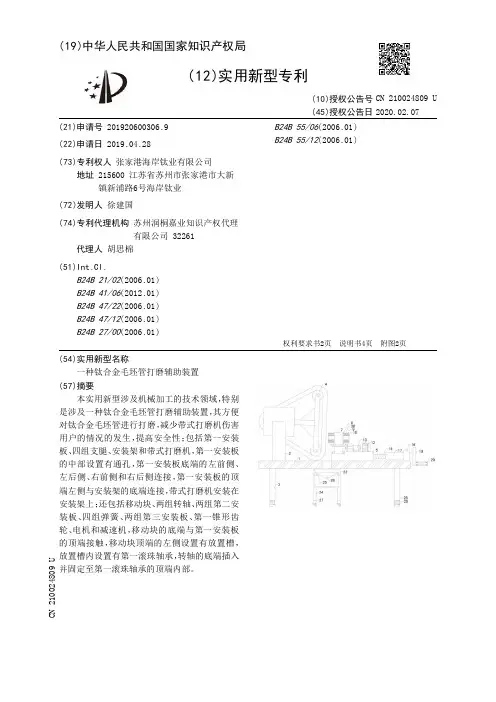

【CN210024809U】一种钛合金毛坯管打磨辅助装置【专利】

【CN210024809U】一种钛合金毛坯管打磨辅助装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920600306.9(22)申请日 2019.04.28(73)专利权人 张家港海岸钛业有限公司地址 215600 江苏省苏州市张家港市大新镇新浦路6号海岸钛业(72)发明人 徐建国　(74)专利代理机构 苏州润桐嘉业知识产权代理有限公司 32261代理人 胡思棉(51)Int.Cl.B24B 21/02(2006.01)B24B 41/06(2012.01)B24B 47/22(2006.01)B24B 47/12(2006.01)B24B 27/00(2006.01)B24B 55/06(2006.01)B24B 55/12(2006.01)(54)实用新型名称一种钛合金毛坯管打磨辅助装置(57)摘要本实用新型涉及机械加工的技术领域，特别是涉及一种钛合金毛坯管打磨辅助装置，其方便对钛合金毛坯管进行打磨，减少带式打磨机伤害用户的情况的发生，提高安全性；包括第一安装板、四组支腿、安装架和带式打磨机，第一安装板的中部设置有通孔，第一安装板底端的左前侧、左后侧、右前侧和右后侧连接，第一安装板的顶端左侧与安装架的底端连接，带式打磨机安装在安装架上；还包括移动块、两组转轴、两组第二安装板、四组弹簧、两组第三安装板、第一锥形齿轮、电机和减速机，移动块的底端与第一安装板的顶端接触，移动块顶端的左侧设置有放置槽，放置槽内设置有第一滚珠轴承，转轴的底端插入并固定至第一滚珠轴承的顶端内部。

权利要求书2页 说明书4页 附图2页CN 210024809 U 2020.02.07C N 210024809U权　利　要　求　书1/2页CN 210024809 U1.一种钛合金毛坯管打磨辅助装置，包括第一安装板(1)、四组支腿(2)、安装架(3)和带式打磨机(4)，第一安装板(1)的中部设置有通孔，第一安装板(1)底端的左前侧、左后侧、右前侧和右后侧连接，第一安装板(1)的顶端左侧与安装架(3)的底端连接，带式打磨机(4)安装在安装架(3)上；其特征在于，还包括移动块(5)、两组转轴(7)、两组第二安装板(8)、四组弹簧(9)、两组第三安装板(10)、第一锥形齿轮(11)、电机(12)和减速机(13)，移动块(5)的底端与第一安装板(1)的顶端接触，移动块(5)顶端的左侧设置有放置槽，放置槽内设置有第一滚珠轴承(6)，转轴(7)的底端插入并固定至第一滚珠轴承(6)的顶端内部，两组第二安装板(8)的底端分别与转轴(7)的左端和右端连接，位于左侧的两组第二安装板(8)的右端分别与位于左侧的第二安装板(8)左端的上侧和下侧连接，位于左侧的两组弹簧(9)的左端分别与位于左侧的第三安装板(10)右端的上侧和下侧连接，位于右侧的两组弹簧(9)的左端分别与位于右侧的第二安装板(8)右端的上侧和下侧连接，位于右侧的两组弹簧(9)的右端分别与位于右侧的第三安装板(10)左端的上侧和下侧连接，第一锥形齿轮(11)固定套装在转轴(7)上，电机(12)的底端与移动块(5)顶端的右侧连接，减速机(13)的底端与移动块(5)的顶端连接，电机(12)的左部输出端与减速机(13)的右部输入端连接，减速机(13)的左部输出端同心设置有传动轴(14)，传动轴(14)的左端同心设置有第二锥形齿轮(15)，并且第二锥形齿轮(15)与第一锥形齿轮(11)啮合。

【CN210069205U】一种软管保护装置【专利】

【CN210069205U】一种软管保护装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920363688.8(22)申请日 2019.03.21(73)专利权人 长沙科达智能装备股份有限公司地址 410116 湖南省长沙市雨花区环保科技园汽配路6号(72)发明人 邵凡　肖远京　(74)专利代理机构 长沙正奇专利事务所有限责任公司 43113代理人 何为　袁颖华(51)Int.Cl.F16L 35/00(2006.01)(54)实用新型名称一种软管保护装置(57)摘要一种软管保护装置，其包括弹簧护套和抱箍；该弹簧护套由法兰连接件、保护套以及连接法兰连接件和保护套的连接部组成；该法兰连接件与一法兰接头上的法兰连接固定；该保护套内固定有弹簧；该连接部与该保护套相连通，且该连接部上端设有缺口，软管从该保护套的弹簧中穿过后套于法兰接头上，通过抱箍于该缺口处将弹簧护套、软管及法兰接头固定。

本装置于弹簧护套上设计有一定刚度的弹簧，软管在工作过程中弯曲端部处由于弹簧的弹性作用而得到了保护，延长了软管的使用寿命，尤其对于工作中弯曲频繁的软管效果尤其明显。

权利要求书1页 说明书2页 附图3页CN 210069205 U 2020.02.14C N 210069205U权　利　要　求　书1/1页CN 210069205 U1.一种软管保护装置，其特征在于，其包括弹簧护套（1）和抱箍（2）；该弹簧护套（1）由法兰连接件（11）、保护套（12）、以及连接法兰连接件（11）和保护套（12）的连接部（13）组成；该法兰连接件（11）与一法兰接头（5）上的法兰（4）连接固定；该保护套（12）内固定有弹簧（121）；该连接部（13）与该保护套（12）相连通，且该连接部（13）上端设有缺口（131），软管（6）从该保护套（12）的弹簧（121）中穿过后套于法兰接头（5）上，通过抱箍（2）于该缺口（131）处将弹簧护套（1）、软管（6）及法兰接头（5）连接固定。

【CN210101075U】一种小型管接头自动打标设备【专利】

【CN210101075U】一种小型管接头自动打标设备【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920637168.1(22)申请日 2019.05.06(73)专利权人 昆山众诚精密锻造有限公司地址 215331 江苏省苏州市昆山市陆家镇丰夏路1号(72)发明人 周佑才　蒋健　王永　邵超　李甜甜　(74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林(51)Int.Cl.B41K 3/36(2006.01)B41K 3/44(2006.01)B41K 3/52(2006.01)(54)实用新型名称一种小型管接头自动打标设备(57)摘要本实用新型公开了一种小型管接头自动打标设备，包括工作台，所述工作台一端设置有振动上料盘，所述工作台上沿其长度方向设置有与振动上料盘的出料口接通的槽体，所述槽体上靠近振动上料盘一端设置有固定块，所述固定块上沿工作台长度方向水平设置有笔形气缸，所述工作台上沿其长度方向滑移设置有与笔形气缸的活塞杆连接的滑块，所述滑块上沿上下方向设置有运料气缸，所述运料气缸设置有上下移动的运料块，所述运料块设置用于夹持管接头的气动手指，所述工作台远离振动上料盘一端设置有打标机，其技术方案是，通过实现自动化的上料、运料、加工完成自动打标，无需人工介入，生产效率高，安全性高。

权利要求书1页 说明书2页 附图1页CN 210101075 U 2020.02.21C N 210101075U权　利　要　求　书1/1页CN 210101075 U1.一种小型管接头自动打标设备，包括工作台，其特征在于：所述工作台一端设置有振动上料盘，所述工作台上沿其长度方向设置有与振动上料盘的出料口接通的槽体，所述槽体上靠近振动上料盘一端设置有固定块，所述固定块上沿工作台长度方向水平设置有笔形气缸，所述工作台上沿其长度方向滑移设置有与笔形气缸的活塞杆连接的滑块，所述滑块上沿上下方向设置有运料气缸，所述运料气缸设置有上下移动的运料块，所述运料块设置用于夹持管接头的气动手指，所述工作台远离振动上料盘一端设置有打标机。

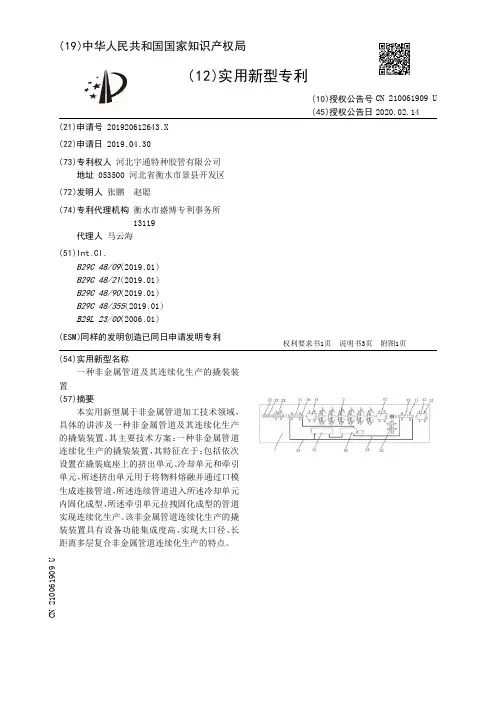

【CN210061909U】一种非金属管道及其连续化生产的撬装装置【专利】
