滚动轴承作业解析

  • 格式：doc
  • 大小：551.50 KB
  • 文档页数：13

13 滚动轴承

姓名 学号

一 选择题

1. 下列各类轴承中， 能很好地承受径向载荷与轴向载荷的联合作用；而 则具有良好的调心作用。

A. 短圆柱滚子轴承 B. 推力球轴承

C. 圆锥滚子轴承 D. 调心滚子轴承

2. 在良好的润滑和密封条件下，滚动轴承的主要失效形式是 。

A. 塑性变形 B. 胶合 C. 磨损 D. 疲劳点蚀

3. 下列四种型号的滚动轴承中，只能承受径向载荷的是 。

A. 6208 B. N208 C. 30208 D. 51208

4. 代号为7212AC的滚动轴承，对它的承载情况描述最准确的是 。

A. 只能承受径向载荷 B. 单个轴承能承受双向载荷

C. 只能承受轴向载荷 D. 能同时承受径向和单向轴向载荷

5. 一个滚动轴承的基本额定动载荷是指 。

A. 该轴承的使用寿命为610转时，所受的载荷

B. 该轴承使用寿命为610小时时，所能承受的载荷

C. 该轴承平均寿命为610转时，所能承受的载荷

D. 该轴承基本额定寿命为610转时，所能承受的最大载荷

6. 判别下列轴承能承受载荷的方向：

6310可承受 ；7310可承受 ；30310可承受 ；5310可承受 ；N310可承受 。

A. 径向载荷 B. 径向载荷和单向轴向载荷

C. 轴向载荷 D. 径向载荷与双向轴向载荷

7. 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏率最大为 。

A. l% B. 5% C. 10% D. 50%

8. 以下各滚动轴承中，承受轴向载荷能力最大的是 ，能允许的极限转速最高的是 。

A. 5309 B. 6309/P5 C. 30309 D. 6309

9. 对滚动轴承进行油润滑，不能起到 的作用。

13 A. 降低摩擦阻力 B. 加强散热、降低温升 C. 密封 D. 吸收振动

10. 在进行滚动轴承组合设计时，对支承跨距很长，工作温度变化很大的轴，为适应轴有较大的伸缩变形，应考虑

。

A. 将一端轴承设计成游动的 B. 采用内部间隙可调整的轴承

C. 轴颈与轴承内圈采用很松的配合

11. 同一根轴的两端支承，虽然承受载荷不等，但常采用一对相同型号的滚动轴承，这是因为除

以外的下述其余三点理由。

A. 采用同型号的轴承，采购方便

B. 安装两轴承的座孔直径相同，加工方便

C. 安装轴承的轴颈直径相同，加工方便

D. 一次镗孔能保证两轴承中心线的同轴度，有利于轴承正常工作

12. 对滚动轴承进行密封，不能起到 作用。

A. 防止外界灰尘侵入 B. 降低运转噪声 C. 阻止润滑剂外漏

13. 一深沟球轴承内径mm100，宽度系列O，直径系列2，公差等级为O级，游隙O组，其代号为 。

A. 60220 B. 6220/PO C. 60220/PO D. 6220

14. 一角接触球轴承内径mm85，宽度系列O，直径系列3，接触角15°，公差等级为6级，游隙2组，其代号为 。

A. 7317B/P62 B. 7317C/P6/C2 C. 7317/P6/C2 D. 7317C/P62

15. 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，则宜选用类型代号为 的轴承。

A. l或2 B. 3或7 C. N或NU D. 6或NA

16. 有一根轴用来传递转矩，它用三个支点支承在水泥基础上，如图13-1所示，在这种情况下，三个支点的轴承应选用 。

A. 深沟球轴承 B. 调心球轴承

C. 圆柱滚子轴承 D. 调心滚子轴承

图13-1

17. 各类滚动轴承的润滑方式，通常可根据轴承的 来选择。

A. 转速n B. 当量动载荷P

C. 轴颈圆周速度v D. 内径与转速的乘积dn

13 18. 滚动轴承转动套圈的配合 (一般为内圈与转轴轴径的配合)应采用

A. 过盈量较大的配合，以保证内圈与轴径紧密结合，载荷越大，过盈量越大

B. 具有一般过盈量的配合，以防止套圈在载荷作用下松动，并防止轴承内部游隙消失，导致轴承发热磨损

C. 具有较小过盈量的配合，以便与轴承的安装拆卸

D. 具有间隙或过盈量很小的过渡配合，以保证套圈不致因过大的变形而影响工作精度

19. 下面所列的滚动轴承优点，其中错误的是 。

A. 大批量自动化生产，易于获得较高旋转精度

B. 轴颈尺寸d相同时，滚动轴承宽度小于滑动轴承，利于减小机器的轴向尺寸

C. 滚动磨擦小于滑动摩擦，因此摩擦功耗小，发热量少，适于极高速度下使用

D. 滚动轴承所需润滑油耗量少，维护简单，可节约维护费用

20. 不宜用来同时承受径向负荷与轴向负荷。

A. 圆锥滚子轴承 B. 角接触球轴承

C. 深沟球轴承 D. 圆柱滚子轴承

21. 是只能承受径向负荷的轴承。

A. 深沟球轴承 B. 调心球轴承

C. 调心滚子轴承 D. 圆柱滚子轴承

22. 下列四种轴承中 必须成对使用。

A. 深沟球轴承 B. 圆锥滚子轴承

C. 推力球轴承 D. 圆柱滚子轴承

23. 向心推力轴承所能承受轴向载荷的能力取决于 。

A. 轴承的宽度 B. 轴承的转速

C. 接触角的大小 D. 滚动体的数目

24. 受轴向力的高速滚动轴承宜采用 。

A. 深沟球轴承 B. 角接触球轴承

C. 圆柱滚子轴承 D. 推力球轴承

25. 适用于多支点轴、弯曲刚度小的轴以及难于精确对中的支承。

A. 深沟球轴承 B. 调心球轴承

C. 角接触球轴承 D. 圆锥滚子轴承

26. 滚动轴承内圈与轴颈的配合、外圈与座孔的配合， 。

A. 全部采用基轴制 B. 前者采用基轴制，后者采用基孔制

13 C. 全部采用基孔制 D. 前者采用基孔制，后者采用基轴制

27. 设某个轴由一对角接触球轴承作“双支点单向固定”(即“两端固定”)支承，已知轴承1的当量动载荷NP4000r1，轴承2的当量动载荷NP2000 r2；若轴承1的基本额定寿命hL1000h1，则轴承2的基本额定寿命h2L= 。

A. h2000 B. h4000 C. h8000 D. 不能确定

28. 某深沟球轴承，当转速为min/480r，当量动载荷为N8000时，使用寿命为h4000。若转速改为min/960r，当量动载荷变成N4000时，则该轴承的使用寿命为 。

A. h2000 B. h4000 C. h8000 D. h16000

29. 齿轮轴用45号钢调质，两支点用深沟球轴承支承，使用中发现轴的刚度不够，这时，最好的改进方法是 。

A. 把球轴承换成滚子轴承 B. 把滚动轴承换成滑动轴承

C. 把轴重新进行热处理 D. 把轴的直径加大

30. 以下材料中， 不适于作滚动轴承保持架。

A. 塑料 B. 软钢 C. 铜合金 D. 合金钢淬火

31. 下列各类滚动轴承中，除主要承受径向载荷外，还能承受不大的双向轴向载荷的是 。

A. 深沟球轴承 B. 角接触球轴承 C. 圆柱滚子轴承 D. 圆锥滚子轴承

32. 润滑条件相同时，以下四种精度和内径相同的滚动轴承中 的极限转速最高。

A. 角接触球轴承 B. 圆锥滚子轴承 C. 推力球轴承 D. 圆柱滚子轴承

33. 下列轴承中， 轴承不能作为轴向预紧轴承使用。

A. 深沟球 B. 圆柱滚子 C. 角接触球 D. 圆锥滚子

34. 如果载荷和工作条件不变，而允许轴承的可靠性取为45%，则轴承的工作寿命为

。

A. 额定寿命 B. 至少5倍的额定寿命

C. 额定寿命的1/5 D. 额定寿命的1/2

35. 在同样载荷和同样的工作条件下运转的同一批生产的同型号的滚动轴承，它们的寿命一般 。

A. 相同 B. 不相同 C. 90%轴承相同 D. 10%轴承相同

合集下载

滚动轴承常见故障及其原因分析

滚动轴承常见故障及其原因分析

滚动轴承常见故障及其原因分析

滚动轴承是机械设备中常用的一种基础部件，其主要作用是支撑和传递机械装置的力，承受载荷并降低摩擦损失。然而，由于长期使用和不良维护，常见的故障会在滚动轴承中出现。本文将详细介绍滚动轴承常见故障以及其可能的原因分析。

1. 滚珠脱落

滚珠脱落是滚动轴承常见的故障之一。通常，滚珠脱落的主要原因是疲劳和损坏。当滚珠接近疲劳极限或者发生撞击时，会引起损坏并导致滚珠脱落。此外，如果滚珠与内、外环之间的间隙不足，也会导致滚珠脱落。

2. 席瓦出现磨损

席瓦的磨损是滚动轴承中经常出现的故障之一。一般来说，席瓦的磨损主要是由于其他零部件的磨损或者原材料不良引起的。如果滚珠或钢球与席瓦的装配不正确，可能会增加席瓦的磨损。

3. 轴承卡死

轴承卡死是指滚动轴承无法自由旋转，通常是由于内、外环之间的卡合引起的。轴承卡死的原因可能有多种，包括使用过度或不当，润滑不良，以及进入异物等。 4. 轴承锈蚀

轴承的零部件可能会出现锈蚀，这通常是由于滚珠、内外环表面的锈蚀引起的。可能是由于零件长期暴露在潮湿的环境中，润滑不好或者外界因素作用引起的。

5. 滚珠氧化

当滚珠内的氧化物质增加或者表面氧化时，会导致滚珠失去润滑，引起摩擦和热。滚珠氧化可能会导致分离或者破碎。氧化通常是由于过度使用、温度过高、润滑不良或者滚珠表面质量不好等原因引起的。

6. 轴承寿命过短

轴承寿命不足可能会导致轴承的失效。轴承寿命短的原因有很多，包括过度负载、滚珠或滚道表面缺陷或者轴向荷载等。

7. 滚珠辊子表面过靠近

如果滚珠、滚柱或钢球与内、外环之间的间隙不足，可能会导致滚珠和滚柱表面过于靠近。这种情况会增加轴承的滚动摩擦，进而导致轴承过度磨损和损坏。

8. 轴承过度负载

轴承的负荷过大可能会导致滚珠、钢球或滚柱过度变形或者应力过大。过度负载的原因包括电机过载、不恰当的安装方式或者传动系统设计不良等。 9. 不当润滑

轴承的润滑对于轴承的正常工作非常重要。不正确的润滑可能会导致轴承失效。润滑不当的原因包括不正确的润滑剂选择，润滑油污染或者使用时间过长等。

任务7 识读滚动轴承的视图

任务7 识读滚动轴承的视图

1 / 2

任务7识读滚动轴承的视图

任务引入

机器中的轴都是由滚动轴承支承的，同时滚动轴承不仅仅其着支承轴的旋转，同时滚动轴承具有结构紧凑，摩擦阻力小，能承受较大载荷、高转速的范围内工作，同时滚动轴承是标准件，详尽结构尺寸已标准化了。

讲授要点

一、滚动轴承的结构（表6-7）

大凡由内圈、外圈、滚动体和保持架组成。通常情况下，滚动轴承的外圈装在机座上，固定不动；内圈套在轴上，随轴转动。

二、滚动轴承的画法

国家标准规定了滚动轴承的特征画法、通用画法和规定画法，表6-8。

1．在装配图中需要较详细表达滚动轴承的主要结构时，可采用规定画法。

２．在装配图中需要简单地表达滚动轴承的主要结构时，可采用特征画法。

３．只需要用符号表示滚动轴承的场合，可采用通用画法。

任务实施（详尽作图步骤见图6-5-、6-60、6-61）

绘制视图前，要根据给定轴承的型号，查表得相关尺寸

1.用规定画法绘制深沟球轴承的视图；

2.用规定画法绘制圆锥滚子轴承的视图；

3.用规定画法绘制推力球轴承的视图；

任务小结

2 / 2

本任务主要讲解了滚动轴承的作用、结构组成和三种画法，同学们要能正确认识和区分那三种画法。

【布置作业】

1.滚动轴承由哪几部分组成？

2.国家标准规定滚动轴承有哪几种画法？各有什么特点？

3.用规定画法绘制6202轴承。

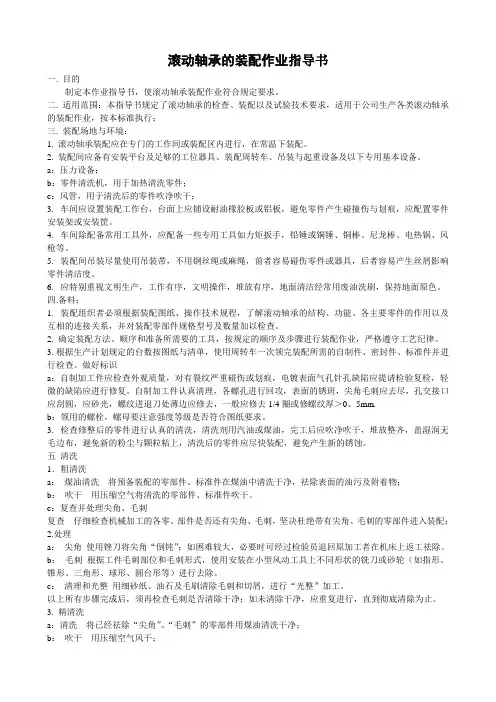

滚动轴承装配作业指导书

滚动轴承装配作业指导书

滚动轴承的装配作业指导书

一. 目的

制定本作业指导书，使滚动轴承装配作业符合规定要求。

二. 适用范围：本指导书规定了滚动轴承的检查、装配以及试验技术要求，适用于公司生产各类滚动轴承的装配作业，按本标准执行；

三. 装配场地与环境：

1. 滚动轴承装配应在专门的工作间或装配区内进行，在常温下装配。

2. 装配间应备有安装平台及足够的工位器具、装配周转车、吊装与起重设备及以下专用基本设备。

a：压力设备；

b：零件清洗机，用于加热清洗零件；

c：风管，用于清洗后的零件吹净吹干；

3. 车间应设置装配工作台，台面上应铺设耐油橡胶板或铝板，避免零件产生碰撞伤与划痕，应配置零件安装架或安装筐。

4. 车间除配备常用工具外，应配备一些专用工具如力矩扳手，铅锤或铜锤、铜棒、尼龙棒、电热锅、风枪等。

5. 装配间吊装尽量使用吊装带，不用钢丝绳或麻绳，前者容易碰伤零件或器具，后者容易产生丝屑影响零件清洁度。

6. 应特别重视文明生产，工作有序，文明操作，堆放有序，地面清洁经常用废油洗刷，保持地面原色。

四.备料：

1. 装配组织者必须根据装配图纸、操作技术规程，了解滚动轴承的结构、功能、各主要零件的作用以及互相的连接关系，并对装配零部件规格型号及数量加以检查。

2. 确定装配方法、顺序和准备所需要的工具，按规定的顺序及步骤进行装配作业，严格遵守工艺纪律。

3. 根据生产计划规定的台数按图纸与清单，使用周转车一次领完装配所需的自制件、密封件、标准件并进行检查。做好标识

a：自制加工件应检查外观质量，对有裂纹严重碰伤或划痕，电镀表面气孔针孔缺陷应提请检验复检，轻微的缺陷应进行修复。自制加工件认真清理，各螺孔进行回攻，表面的锈斑，尖角毛刺应去尽，孔交接口应刮圆，应砂光，螺纹进退刀处薄边应修去，一般应修去1/4圈或修螺纹厚＞0、5mm.

b：领用的螺栓，螺母要注意强度等级是否符合图纸要求。

3. 检查修整后的零件进行认真的清洗，清洗剂用汽油或煤油，完工后应吹净吹干，堆放整齐，盖湿润无毛边布，避免新的粉尘与颗粒粘上，清洗后的零件应尽快装配，避免产生新的锈蚀。

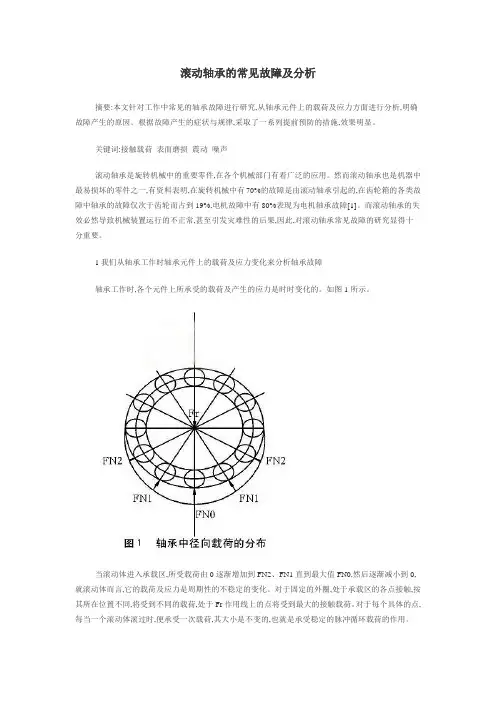

滚动轴承的常见故障及分析11
