建筑试题3(识图答案)

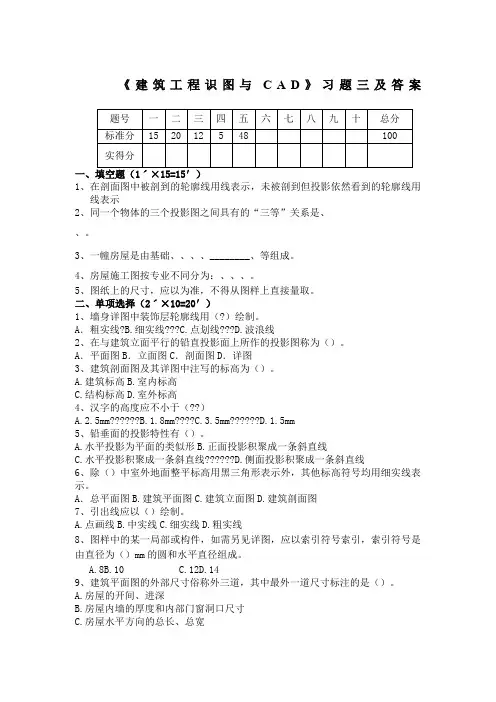

《建筑工程识图与CAD》习题三及答案

题号 一 二 三 四 五 六 七 八 九 十 总分

标准分 15 20 12 5 48 100

实得分

一、填空题（1ˊ×15=15′）

1、在剖面图中被剖到的轮廓线用线表示，未被剖到但投影依然看到的轮廓线用线表示

2、同一个物体的三个投影图之间具有的“三等”关系是、

、。

3、一幢房屋是由基础、、、、________、等组成。

4、房屋施工图按专业不同分为：、、、。

5、图纸上的尺寸，应以为准，不得从图样上直接量取。

二、单项选择（2ˊ×10=20′）

1、墙身详图中装饰层轮廓线用（?）绘制。

A．粗实线?B.细实线???C.点划线???D.波浪线

2、在与建筑立面平行的铅直投影面上所作的投影图称为（）。

A．平面图B．立面图C．剖面图D．详图

3、建筑剖面图及其详图中注写的标高为（）。

A.建筑标高B.室内标高

C.结构标高D.室外标高

4、汉字的高度应不小于（??）

A.2.5mm??????B.1.8mm????C.3.5mm??????D.1.5mm

5、铅垂面的投影特性有（）。

A.水平投影为平面的类似形B.正面投影积聚成一条斜直线

C.水平投影积聚成一条斜直线??????D.侧面投影积聚成一条斜直线

6、除（）中室外地面整平标高用黑三角形表示外，其他标高符号均用细实线表示。

A．总平面图B.建筑平面图C.建筑立面图D.建筑剖面图

7、引出线应以（）绘制。

A.点画线B.中实线C.细实线D.粗实线

8、图样中的某一局部或构件，如需另见详图，应以索引符号索引，索引符号是由直径为（）mm的圆和水平直径组成。

A.8B.10 C.12D.14

9、建筑平面图的外部尺寸俗称外三道，其中最外一道尺寸标注的是（）。

A.房屋的开间、进深

B.房屋内墙的厚度和内部门窗洞口尺寸

C.房屋水平方向的总长、总宽 D.房屋外墙的墙段及门窗洞口尺寸

建筑装饰制图与识图测试试卷

您的姓名： [填空题] *

_________________________________

201 . 识读装饰装修施工图时应注意外阳台、雨篷等处的吊顶做法与标高的图纸是

[单选题] *

A.顶棚详图

B.地面铺装图

C.平面布置图

D.顶棚平面图(正确答案)

202 . 能反映顶角线是顶棚与墙面相交处的收口做法的图纸是 [单选题] *

A.顶棚详图

B.地面铺装图

C.平面布置图

D.顶棚平面图(正确答案)

203 . 在H面投影与V面投影均为面积缩小的类似形，在 W面具有积聚性的是 [单选题] *

A.铅垂面

B.正垂面

C.侧垂面(正确答案)

D.一般位置平面

204 . 墙柱装饰剖面图通常选用的比例为 [单选题] *

A.1:100 B.1:50

C.1:30

D.1:15(正确答案)

205 . 房屋建筑室内装饰装修施工图中，墙体立面的洞、龛等，在顶棚平面中表示其位置可用 [单选题] *

A.细虚线(正确答案)

B.细点线

C.细实线

D.细单点长划线

206 . 外墙装饰材料和做法一般表示在 [单选题] *

A.建筑首页图

B.建筑平面图

C.建筑立面图(正确答案)

D.建筑剖面图

207 . 在H面投影、V面投影和W面投影均为面积缩小的类似形的是 [单选题] *

A.铅垂面

B.正垂面

C.侧垂面

D.一般位置平面(正确答案)

208 . 下图为钢筋混凝土，其中一组断面图清晰地反映了 [单选题] *

A.梁长

B.梁的大小

C.梁的截面形状的变化情况(正确答案)

D.梁高

209 . 点A(10,8,25)，则点A的Y坐标为 [单选题] *

A.8(正确答案)

B.10

C.25

D.不能确定

210 .

下列不属于房屋设计程序的是 [单选题] *

A.初步设计

B.技术设计

C.施工图设计 D.竣工设计(正确答案)

211 . 在一个工程设计中，每个专业所使用的图纸，图纸幅面不宜多于 [单选题] *

.

. 《建筑识图》题库及答案

一、单项选择题：（共100题，每题1分。每题只有一个被选最

符合题意，请将它选出并填入括号内）

1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母

2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位

轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后

的第4根定位轴线D)2号轴线之前附加的第4根定位轴线

2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号

C) 详图编号D) 详图在第几页上

3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，

该线段实际长度是（）米。

A)160.2 B)17.8 C)1.062 D)16.02

5．门窗图例中平面图上和剖面图上的开启方向是指（）

A朝下，朝左为外开B) 朝上，朝右为外开

C)朝下，朝右为外开D) 朝上，朝左为外开

6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位

C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位

D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）

A)8mm B) 10mm C) 6mm D)14mm

8. 总平面图中用的风玫瑰图中所画的实线表示（）

A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向

9. 建施中剖面图的剖切符号应标注在（）

A)底层平面图中B) 二层平面图中

C) 顶层平面图中D)中间层平面图中

10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点

C) 都以该层楼地面为起点D) 都以该层休息平台为起点

11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）

A)一个梯段的步级数B) 该层至上一层共有的步级数

C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）

1 建筑制图与识图 一、基本知识（10分） 1．试作出直径为40毫米的圆内接正五边形。 2．组合体视图的读图基本方法是什么？ 3．指北针的规定画法及用途？ 4．剖面图与断面图在标注上有何不同？举例说明。 二、（12分） 根据轴测图，画出三画投影图。 三、（10分） 根据主观视图和左视图，画出俯视图。 四、（18分） 画出1—1、2—2剖面图。

2 五、（8分） 下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。 六、（12分） 在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成： （1） （1） 画出砖及毛石图例。 （2） （2） 注出大放脚的高度。 （3） （3） 注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。

3 七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。要求完成：（1）补全平面图中的尺寸数字和轴线编号。（2）补全南立面图中的标高数字。（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。（30分）

4 建筑制图与识图 试题答案及评分标准 （供参考） 一、基本知识（10分） 1. 2．形体分析法、线面分析法 3．表示建筑朝向

5 4． 二、本题12分，一个视图4分。 三、本题10分。 四、本题18分。

6 1— 1— 1剖面图，10分；2—2剖面图8分。 五、本题8分。 六、本题12分。 其中：（1）6分；（2）3分；（3）3分。

7 七、本题30分。 如图所示，每处1分，共30分。
