国家开放大学《机电一体化系统综合实训》作业4答案一、名词解释（每题2分共10分）1、机电一体化——机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术，实现多种技术功能复合的最佳功能价值的系统工程技术。
2、柔性制造系统——柔性制造系统(Flexible Manufacturing System)是由两台或两台以上加工中心或数控机床组成，并在加工自动化的基础上实现物料流和信息流的自动化。
3、静态设计——是指依据系统的功能要求，通过研究制定出机械系统的初步设计方案。
4、系统软件——系统软件是由计算机的制造厂商提供的，用来管理计算机本身的资源和方便用户使用计算机的软件。
5、感应同步器——感应同步器是一种应用电磁感应原理制造的高精度检测元件，有直线和圆盘式两种，分别用作检测直线位移和转角。
二、填空题（每空１分，共3０分）1、对伺服系统的技术要求是（系统精度）、（稳定性）、（响应特性）、（工作频率）。
2、机电一体化的机械系统设计主要包括两个环节：（静态设计）、（动态设计）。
3、计算机控制系统的类型包括（分级计算机控制系统）、（直接数字控制系统）、监督控制系统、（操作指导控制系统）。
4、拟定机电一体化系统（产品）设计方案的方法通常有（取代法）、（整体设计法）、（组合法）。
5、接口的基本功能主要有（数据格式转换）、放大、（通信联络）。
6、对直线导轨副的基本要求是（导向精度高）、（耐磨性好）、（足够的刚度）、（对温度变化的不敏感性）和平稳。
7．机电一体化机械系统应具有良好的侍服性能，要求机械传动部件转动惯量小、阻力合理（刚度大）、（抗振性好）、（间隙小）、并满足小型、轻量等要求。
8、伺服系统的基本组成包括（控制器）、（执行环节）、（比较环节）、检测装置、（被控对象）。
9、工作接地分为（一点接地）、（多点接地）。
10、STD总线的技术特点（模块化设计）、（系统组成）、（修改和扩展方便）、高可靠性。

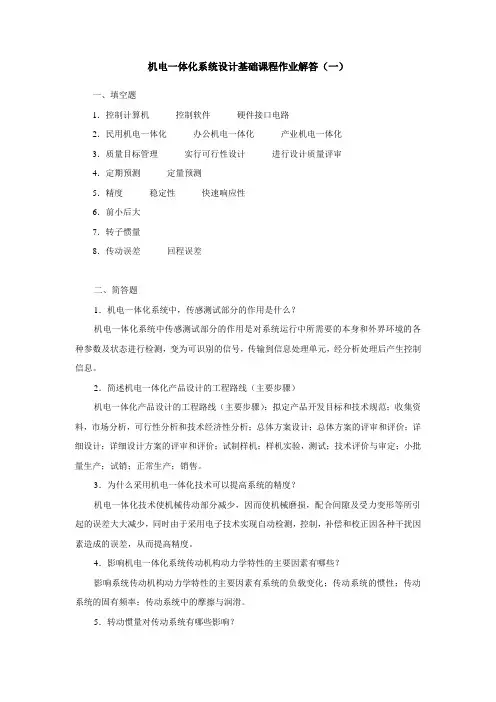

机电一体化系统设计基础课程作业解答（一）一、填空题1．控制计算机控制软件硬件接口电路2．民用机电一体化办公机电一体化产业机电一体化3．质量目标管理实行可行性设计进行设计质量评审4．定期预测定量预测5．精度稳定性快速响应性6．前小后大7．转子惯量8．传动误差回程误差二、简答题1．机电一体化系统中，传感测试部分的作用是什么？机电一体化系统中传感测试部分的作用是对系统运行中所需要的本身和外界环境的各种参数及状态进行检测，变为可识别的信号，传输到信息处理单元，经分析处理后产生控制信息。
2．简述机电一体化产品设计的工程路线（主要步骤）机电一体化产品设计的工程路线（主要步骤）：拟定产品开发目标和技术规范；收集资料，市场分析，可行性分析和技术经济性分析；总体方案设计；总体方案的评审和评价；详细设计；详细设计方案的评审和评价；试制样机；样机实验，测试；技术评价与审定；小批量生产；试销；正常生产；销售。
3．为什么采用机电一体化技术可以提高系统的精度？机电一体化技术使机械传动部分减少，因而使机械磨损，配合间隙及受力变形等所引起的误差大大减少，同时由于采用电子技术实现自动检测，控制，补偿和校正因各种干扰因素造成的误差，从而提高精度。
4．影响机电一体化系统传动机构动力学特性的主要因素有哪些？影响系统传动机构动力学特性的主要因素有系统的负载变化；传动系统的惯性；传动系统的固有频率；传动系统中的摩擦与润滑。
5．转动惯量对传动系统有哪些影响？在传动系统中，转动惯量增大使机械负载增加，功率消耗大；使系统相应速度变慢，降低灵敏度；使系统固有频率下降，容易产生谐振。
6．为减小机械系统的传动误差，可采用哪些结构措施？减小机械系统的传动误差可采用的结构措施有：适当提高零部件本身的精度；合理设计传动链，减小零部件制造、装配误差对传动精度的影响；采用消隙机构，以减小或消除回程误差。
三、计算题1．图示丝杠螺母驱动系统，已知工作台的质量m =200Kg ，丝杠螺距t =5mm,丝杠长度L =0.8m,中径为d =30mm,材料密度为33/g 108.7m K ⨯=ρ，齿轮齿数分别为z 1＝20，z 2＝45，模数m ＝2mm ，齿宽b ＝20mm 。
国家开放大学《机电一体化系统综合实训》作业1-4参考答案作业1一、名词解释(每小题2分，共10分)1. 测量——是人们借助于专门的设备，通过一定的方法对被测对象收集信息，取得数据概念的过程。
2.灵敏度——指在稳态下，输出的变化量ΔY与输入的变化量ΔX的比值。
即为传感器灵敏度。
S=dy/dx=ΔY/ΔX3. 压电效应——某些电介质，当沿着一定的方向对它施加力而使它产生变形时，内部就会产生极化现象，同时在它的两个表面上将产生符号相反的电荷。
当外力去掉后，它又重新恢复到不带电的状态，这种现象被称为压电效应。
4. 动态误差——在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
5. 传感器——是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量的测量装置。
二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：（内循环）和（外循环）。
2. 机电一体化系统，设计指标和评价标准应包括（性能指标），（系统功能），（使用条件）。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用（PLC）。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是（20mm）。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的（位置和速度），使它们同步协调到达目标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为（0.02）。
7. 齿轮传动的总等效惯量与传动级数（增加而减小）。
8. 累计式定时器工作时有（2）。
9. 复合控制器必定具有（前馈控制器）。
10. 钻孔、点焊通常选用（简单的直线运动控制）类型。
三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts（）A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是（）A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数（）A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用（）A. 单片机B. 2051C. PLCD. DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。
（一）填空题★机电一体化系统常用的能源有电源、气压源和液压源。
★市场预测的方法主要有定期预测和定量预测。
★机电设计的质量管理主要体现在质量目标管理、实行可行性设计和进行手机质量评审★控制及信息处理单元一般由控制计算机、控制软件和硬件接口组成。
★在多级传动中，为了减小传动误差，传动比的分配应遵守先小后大原则。
★机电系统中，机械传动要满足伺服控制在精度、稳定性和快速响应性等方面的要求。
★影响系统传动精度的误差可分为传动误差和回程误差两种★对于线性控制系统，若要求在达到高精度的同时减小定位时间，则必须提高系统的固有频率。
提高固有频率和阻尼可以提高闭环系统的稳定性。
★液压系统的伺服控制元件主要有电液伺服阀和电液比例阀★典型开关量I/O模板的I/O电气接口的主要功能有滤波、电平变换、光电隔离和功率驱动。
★计算机的指令进行D/A转换后，需经过信号调理环节才能驱动执行机构。
★传感器由敏感元件、转换元件和基本转换电路组成。
★传感器的静态特性参数主要有灵敏度、线性度、迟滞和重复精度。
★传感器输入特性的主要参数是输入阻抗或静态刚度。
★执行机构，选择较大传动比可使系统的相对阻尼系数增大，有利系统稳定。
★机电产品设计类型可分为开发性设计、适应性设计、变参数设计三类。
★当负载折算到电机轴上的惯量等于转子质量时，系统能达到惯性负载和驱动力矩的最佳匹配。
★步进电机的最大动态转矩小于最大静转矩，并随着脉冲频率的升高而降低。
（二）选择题★开放式体系结构中的VLSI是指（超大规模集成电路）★以下移动电话不属于机电一体化产品。
★数控机床需要进行抗干扰设计。
★幅频特性和相频特性（或频率响应函数）是传感器动态特性指标★丝杠螺母机构在闭环外，所以它回程误差和传动误差都影响输出精度★闭环控制，齿轮减速器在前向通道，它回程误差不影响输出精度，但传动误差影响★步进电机转动后，其输出转矩所工作频率增高而下降★采用脉宽调制进行直流电动机调速驱动是，通过改变脉冲宽度来改变电枢贿赂的平均电压而实现机的平滑调速。
