Rockwell Logix与Siemens S7 CPU性能对比

  • 格式：doc
  • 大小：41.50 KB
  • 文档页数：2

RA Logix系统与Siemens S7 PLC的性能比较
项目 Siemens S7- 315-2DP Siemens S7-412-2 RA CompactLogix L32E RA ControlLogix 1756-L61
目录号 6ES7315-2AJ10-0AB0 6ES7412-2XG04-0AB0 1769-L32E 1756-L61
处理能力 0.1 µs/ Bit 0.1µs Bit 0.08µs/位 0.02µs/位
用户内存 128KB 596KB 750KBytes 2MB
可拆卸CF卡 专用设备（必须从Siemens购买） 专用设备（必须从Siemens购买） 通用CF卡 通用CF卡
IO 能力 32本地IO 32本地IO 16本地IO 由槽架决定,最多256个连接
数字量IO 8/16/32点 8/16/32点 8/16/32点 8/16/32点
高密度IO 相同于普通模块尺寸 相同于普通IO模块尺寸 1.5倍普通模块尺寸更易接线 易于接线

模拟量IO
2/4/8Channel，电压/电流/热电偶/热电阻 2/4/8Channel，电压/电流/热电偶/热电阻 2/4/6/8Channel，电压/电流/热电偶/热电阻 2/4/6/8Channel，电压/电流/热电偶/
热电阻

通信端口 2个DP端口 Profibus-DP编程口,MPI/DP端口
集成EtherNet/IP和RS-232 模块化扩展DeviceNet RS-232

任务 1个主程序循环 1个主程序循环 6个（1个连续任务） 32个（1个连续任务）
计时器/计数器/位
数量
256/256/32768 2048/2048/65536 无限制 无限制

数据寻址 物理寻址方式，不同数据区分存储区 物理寻址方式，不同数据区分存储区 实名标记方式（Tag），无地址限制 实名标记方式（Tag），无地址限制

与HMI连通简易性
物理寻址，Profibus通讯，HMI二次 定义标签 物理寻址，Profibus通讯，HMI二次 定义标签 FactoryTalk技术，EtherNet/IP通讯， HMI直接读取PLC标签 FactoryTalk技术，EtherNet/IP通讯，
HMI直接读取PLC标签
从CPU本身的性能及配套本地IO综合考虑进行评估后，我方得出以下结论：
1．就CPU性能而言，Rockwell Automation的1769- L32E和1756-L61处理器处理能力均要强于Siemens 的S7-315和S7-412处理器，处理速度相对
较快，而存储容量也比较大（大于Siemens的两款PLC），并且不区分程序内存和数据内存，程序开发人员受到的限制更少，使用更灵活。

2．就编程方式和数据处理而言，Rockwell编程采用实名标记（Tag）方式编程，属于动态分配地址，不受物理地址限制，不但可以大量缩短工期（程
序开发与现场安装同时进行），而且各类计时器/计数器/位等数量均无限制，编程非常灵活；而Siemens的两款处理器的编程方式仍为传统物理地址编程，
各类数据需要划分不同数据区和物理地址，如系统扩展则存在地址不连续，寻址困难，数据分散等问题，对后期系统维护及诊断带来不便。

3．就与HMI数据交换方式而言，Rockwell CompactLogix和ControlLogix采用集成的FactoryTalk技术，PLC所创建数据可以直接被HMI调用，无
需在HMI侧进行二次标签数据定义，大大节省创建大量二级标签的过程，节约开发时间，而且数据直接调用能够很好的降低了手动输入物理地址所造成
的错误率；Siemens S7系列PLC仍采用传统方式与HMI进行通讯，在开发过程中需要定义大量中间变量，开发工作量比较大。

4．就硬件安装而言，Rockwell CompactLogix系统体积非常小巧，小于Siemen S7-300系列（体积约为41.5%），远小于Siemens S7-400系列（体积
约为17%）。因此从机柜安装的角度出发，CompactLogix系列PLC可以更多的节约安装空间，能够更好的适应现有机柜安装尺寸，优势非常明显。另外，
CompactLogix的32点高密度IO模板采用1.5倍宽常规IO尺寸，对于现场信号点接线及未来故障诊断及维护带来方便。

综合分析上述因素，Rockwell CompactLogix和ControlLogix的PLC控制系统在性能、通讯、编程、开发、安装及备品备件方面对比Siemens S7两个
系列PLC控制系统而言，Rockwell公司的PLC控制系统产品优势比较明显。

合集下载

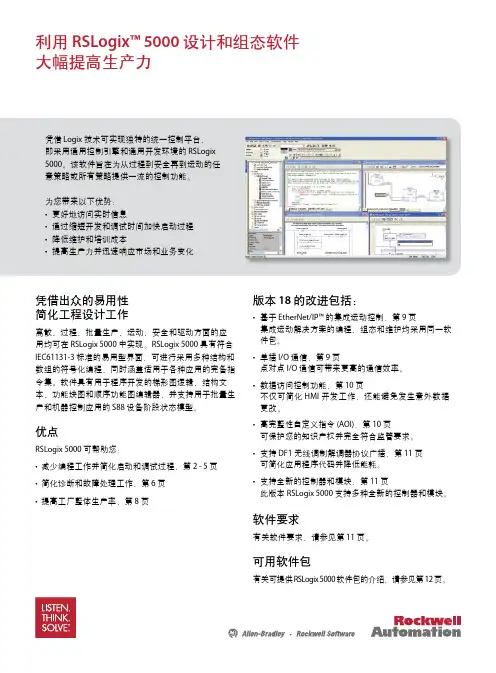

RSLogix 5000设计和组态介绍
