单片机原理及接口技术教材习题所有解答第1章绪论1-1解答：第一台计算机研制目是为了计算复杂数学难题。

它特点是：计算机字长为12位，运算速度为5 000次/s，使用18 800个电子管，1 500个继电器，占地面积为150 m2，重达30 t，其造价为100多万美元。

它诞生，标志着人类文明进入了一种新历史阶段。

1-2解答：单片微型计算机简称单片机。

一种完整单片机芯片至少有中央解决器（CPU）、随机存储器（RAM）、只读存储器（ROM）、定期/计数器及I/O接口等部件。

1-3解答：单片机发展大体经历了四个阶段：第一阶段（1970—1974年），为4位单片机阶段；第二阶段（1974—1978年），为低中档8位单片机阶段；第三阶段（1978—1983年），为高档8位单片机阶段；第四阶段（1983年至今），为8位单片机巩固发展阶段及16位单片机、32位单片机推出阶段。

1-4解答：Intel公司MCS-48系列、MCS-51系列、MCS-96系列产品；Motorola公司6801、6802、6803、6805、68HC11系列产品；Zilog公司Z8、Super8系列产品；Atmel公司A T89系列产品；Fairchild公司F8和3870系列产品；TI公司TMS7000系列产品；NS公司NS8070系列产品；NEC公司μCOM87（μPD7800）系列产品；National公司MN6800系列产品；Hitachi公司HD6301、HD63L05、HD6305。

1-5解答：（1）8031/8051/8751三种型号，称为8051子系列。

8031片内没有ROM，使用时需在片外接EPROM。

8051片内具有4KB掩模ROM，其中程序是生产厂家制作芯片时烧制。

8751片内具有4KBEPROM，顾客可以先用紫外线擦除器擦除，然后再运用开发机或编程器写入新程序。

（2）8032A/8052A/8752A是8031/8051/8751增强型，称为8052子系列。

其中片内ROM和RAM 容量比8051子系列各增长一倍，此外，增长了一种定期/计数器和一种中断源。

（3）80C31/80C51/87C51BH是8051子系列CHMOS工艺芯片，80C32/80C52/87C52是8052子系列CHMOS工艺芯片，两者芯片内配备和功能兼容。

1-6解答：8052子系列片内ROM和RAM容量比8051子系列各增长一倍，此外，增长了一种定期/计数器和一种中断源。

1-7解答：AT89系列单片机是美国Atmel公司8位Flash单片机产品。

它最大特点是在片内具有Flash存储器，在系统开发过程中可以十分容易地进行程序修改，使开发调试更为以便。

AT89系列单片机以8031为内核，是与8051系列单片机兼容系列。

1-8解答：高档型单片机有A T89S51、A T89S52、AT89S53和A T89S8252等型号，其中A T89S51有4KB可下载Flash存储器，A T89S52、AT89S8252有8KB可下载Flash存储器，AT89S53有12KB可下载Flash存储器。

第2章 MCS-51系列单片机构造及原理2-1解答：MCS-51单片机由8个部件构成：中央解决器（CPU），片内数据存储器（RAM），片内程序存储器（ROM/EPROM），输入/输出接口（I/O口，分为P0口、P1口、P2口和P3口），可编程串行口，定期/计数器，中断系统及特殊功能寄存器（SFR）。

中央解决器（CPU）：单片机核心某些，它作用是读入和分析每条指令，依照每条指令功能规定，控制各个部件执行相应操作。

片内数据存储器（RAM）：存储各项操作暂时数据。

片内程序存储器（ROM/EPROM）：存储单片机运营所需程序。

输入/输出接口（I/O口）：单片机与外设互相沟通桥梁。

可编程串行口：可以实现与其他单片机或PC机之间数据传送。

定期/计数器：具备可编程功能，可以完毕对外部事件计数，也可以完毕定期功能。

中断系统：可以实现分时操作、实时解决、故障解决等功能。

特殊功能寄存器（SFR）：反映单片机运营状态，包括了单片机在运营中各种状态字和控制字，以及各种初始值。

2-2解答：EA引脚是片内外程序存储器选取信号。

当EA端保持高电平时，访问内部程序存储器，但在PC（程序计数器）值超过0FFFH（对于8051/8751/80C51）或1FFFH（对于8052）时，将自动转向访问外部程序存储器。

当EA端保持低电平时，不论与否有内部程序存储器，则只访问外部程序存储器。

由于8031片内没有程序存储器，因此在使用8031时，EA引脚必要接低电平。

2-3解答：在MCS-51单片机中，除P3口具备第二功能外，尚有3条控制线具备第二功能。

P3口第二功能：P3.0—RXD：串行数据接受端P3.1—TXD：串行数据发送端INT：外部中断0申请输入端P3.2—0INT：外部中断1申请输入端P3.3—1P3.4—T0：定期器0计数输入端P3.5—T1：定期器1计数输入端P3.6—WR：外部RAM写选通P3.7—RD：外部RAM读选通3条控制线第二功能：ALE—PROG：片内EPROM编程脉冲。

片内具备EPROM芯片，在EPROM编程期间，此引脚输入编程脉冲。

RESET—VPD：备用电源。

VCC掉电期间，此引脚可接备用电源，以保持内部RAM数据不丢失。

EA—VPP：片内EPROM编程电源。

在对片内具备EPROM芯片进行编程时，此引脚用于施加21V 编程电源。

2-4解答：MCS-51单片机内部存储空间分为数据存储器和程序存储器。

内部数据存储器：共256字节单元，涉及低128个单元和高128个单元。

低128字节又提成3个区域：工作寄存器区（00H~1FH），位寻址区（20H~2FH）和顾客RAM区（30H~7FH）。

高128字节是供应特殊功能寄存器使用，因而称之为特殊功能寄存器区。

内部程序存储器：在8031片内无程序存储器，8051片内具备4KB掩模ROM，8751片内具备4KBEPROM。

2-5解答：MCS-51单片机提供了4组工作寄存器，对于当前工作寄存器组选取，是通过PSW中RS1和RS0来进行选取。

详细关系如下表：2-6解答：内部RAM低128个单元按用途提成3个区域：工作寄存器区（00H~1FH），位寻址区（20H~2FH）和顾客RAM区（30H~7FH）。

2-7解答：DPTR是数据指针寄存器，是一种16位寄存器，用来存储16位存储器地址，以便对外部数据存储器RAM中数据进行操作。

DPTR由高位字节DPH和低位字节DPL构成。

2-8解答：所谓堆栈，顾名思义就是一种以“堆”方式工作“栈”。

堆栈是在内存中专门开辟出来按照“先进后出，后进先出”原则进行存取RAM区域。

堆栈用途是保护现场和断点地址。

在8051单片机复位后，堆栈指针SP总是初始化到内部RAM地址07H。

从08H开始就是8051堆栈区，这个位置与工作寄存器组1位置相似。

因而，在实际应用中，普通要依照需要在程序初始化时对SP重新赋值，以变化堆栈位置。

2-9解答：程序状态字寄存器PSW是8位寄存器，用于存储程序运营状态信息。

CY（PSW.7）：进位标志位。

AC（PSW.6）：辅助进位标志位。

F0（PSW.5）、F1（PSW.1）：顾客标志位。

RS1（PSW.4）、RS0（PSW.3）：工作寄存器组选取位。

OV（PSW.2）：溢出标志位。

P（PSW.0）：奇偶标志位。

2-10解答：P0口由一种所存器、两个三态输入缓冲器、场效应管、控制与门、反相器和转换开关构成；作为输出口时，必要外接上拉电阻才干有高电平输出，作为输入口时，必要先向锁存器写“1”；作为普通I/O 口使用或低8位地址/数据总线使用。

P1口内没有转换开关，但有上拉电阻；只用作普通I/O口使用。

P2口比P1口多了一种转换控制开关；作为普通I/O口使用或高8位地址线使用。

P3口比P1口增长了与非门和缓冲器；具备准双向I/O功能和第二功能。

上述4个端口在作为输入口使用时，应注意必要先向端口写“1”。

2-11解答：指令周期：执行一条指令所需要时间。

机器周期：CPU完毕一种基本操作所需要时间。

状态：振荡脉冲通过二分频后，得到单片机时钟信号。

拍：振荡脉冲周期。

当晶振频率为12MHz时，一种机器周期为1μs；当晶振频率为8MHz时，一种机器周期为3μs。

2-12解答：在时钟电路工作后，只要在单片机RESET引脚上浮现24个时钟震荡脉冲（两个机器周期）以上高电平，单片机就能实现复位。

复位后，CPU和系统都处在一种拟定初始状态，在这种状态下，所有专用寄存器都被赋予默认值，除SP=07H，P0~P3口为FFH外，别的寄存器均为0。

2-13解答：8051单片机应用系统电压检测电路监测到电源下降时，触发外部中断，在中断服务子程序中将外部RAM中有用数据送入内部RAM保存。

（内部RAM由备用电源供电）80C51单片机应用系统电压检测电路监测到电源减少时，也出发外部中断，在中断服务子程序中，除了要将外部RAM中有用数据保存以外，还要将特殊功能寄存器有用内容保护起来，然后对电源控制寄存器PCON进行设立。

2-14解答：单片机退出空闲状态有两种办法：中断退出和硬件复位退出。

第3章 MCS-51系列单片机指令系统3-1解答：指令是规定计算机进行某种操作命令，一台计算机所能执行指令集合称为该计算机指令系统。

计算机内部只辨认二进制数，因而，能别计算机直接辨认、执行指令时使用二进制编码表达指令，这种指令别称为机器语言指令。

以助记符表达指令就是计算机汇编语言指令。

3-2解答：[标号：] <操作码> [操作数] [；注释]3-3解答：MCS-51系列单片机提供了7种寻址方式：（1）及时寻址：操作数在指令中直接给出，及时数前面有“#”。

（2）直接寻址：在指令中直接给出操作数地址。

相应片内低128个字节单元和特殊功能寄存器。

（3）寄存器寻址：以寄存器内容作为操作数。

相应寄存器有：R0~R7、A、AB寄存器和数据指针DPTR。

（4）寄存器间接寻址：以寄存器内容作为RAM地址，该地址中内容才是操作数。

相应片内RAM 低128个单元采用R0、R1作为间址寄存器，片外RAM低256个单元可用R0、R1作为间址寄存器，整个64KB空间可用DPTR作为间址寄存器。

（5）变址寻址：以DPTR或PC作为基址寄存器，以累加器A作为变址寄存器，并以两者内容相加形成16位地址作为操作数地址。

相应片内、片外ROM空间。

（6）相对寻址：只在相对转移指令中使用。

相应片内、片外ROM空间。

（7）位寻址：对可寻址位单独进行操作。

相应位寻址区20H~2FH单元128位和字节地址能被8整除特殊功能寄存器相应位。

合集下载

单片机原理及接口技术最全课后习题

单片机原理及接口技术最全课后习题


MOV
MOV LOOP: MOV
R2,#20H
MAX,#0 A,@R0
;查找次数，32个单元
CJNE
JC MOV
A,MAX,$+3
NEXT MAX,A ;(A)< (MAX) , 不管 ;(A)≥(MAX) , (A) →MAX
NEXT: INC
DJNZ RET
R0
R2,LOOP
;指向下一个单元
;次数未到继续查
MOV B,A
PUSH Acc
;(B)=04H
MOVC A,@A+DPTR ;(A)=30H
;(SP)=51H, (51H)=30H
第3章习题
7*．假定(A) = 83H，(R0) = 17H，(17H) = 34H，执行以下指令后， (A) = CBH 。 ;(A) ∧ 17H→A ;(A) ∨ (17H)→17H ;(A)⊕((R0))→A ;(A)=CBH 0000 0011 ∨ 0011 0100 0 0 1 1 0 1 11 0000 0011 ⊕ 0011 0111 0 0 1 1 0 1 00 (A)=03H (17H)=37H
习题
第1章习题幻灯片 2 第3章习题幻灯片 10 C第3章习题幻灯片 25 第6章习题幻灯片 42 第8章习题幻灯片 73 第10章习题幻灯片 86
第2章习题幻灯片 3
第4章习题幻灯片 18
第5章习题幻灯片 34
第7章习题幻灯片 60
第9章习题幻灯片 80
第11章习题幻灯片 98
第12章习题幻灯片 108 第13章习题幻灯片 111
第4章习题
本章习题还存在的问题如下：
(1). 程序可精简的地方
①. MOV A,@R0 CJNE A,#0AAH,NEXT
单片微型计算机与接口技术第三版课后习题答案(第4章作业

单片微型计算机与接口技术第三版课后习题答案(第4章作业

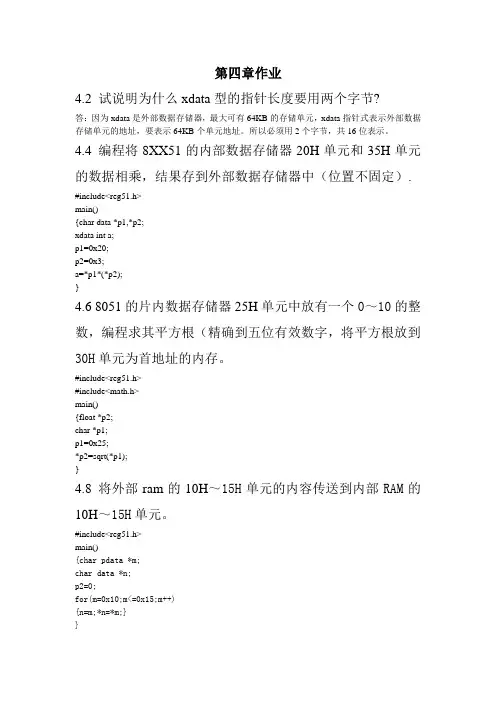

第四章作业4.2 试说明为什么xdata型的指针长度要用两个字节?答：因为xdata是外部数据存储器，最大可有64KB的存储单元，xdata指针式表示外部数据存储单元的地址，要表示64KB个单元地址。

所以必须用2个字节，共16位表示。

4.4 编程将8XX51的内部数据存储器20H单元和35H单元的数据相乘，结果存到外部数据存储器中（位置不固定）.#include<reg51.h>main(){char data *p1,*p2;xdata int a;p1=0x20;p2=0x3;a=*p1*(*p2);}4.6 8051的片内数据存储器25H单元中放有一个0～10的整数，编程求其平方根（精确到五位有效数字，将平方根放到30H单元为首地址的内存。

#include<reg51.h>#include<math.h>main(){float *p2;char *p1;p1=0x25;*p2=sqrt(*p1);}4.8 将外部ram的10H～15H单元的内容传送到内部RAM的10H～15H单元。

#include<reg51.h>main(){char pdata *m;char data *n;p2=0;for(m=0x10;m<=0x15;m++){n=m;*n=*m;}}4.10 将内部RAM21H单元的内容存放的BCD码数转换为二进制存入30H为首地址的单元，BCD嘛的长度存放到20H单元中。

main(){int data a=0,*p3;char i,*p1,*p2;p1=0x20;p2=ox21;p3=0x30;for(i=0;i<*p1;i++){a=a*10+*p2;p2++;}*p3=a;}。

单片机原理及接口技术(微课版 第3版)-习题及答案 (3)[4页]

单片机原理及接口技术(微课版 第3版)-习题及答案 (3)[4页]

《单片机原理及接口技术》（第2版）人民邮电出版社第3章 8051指令系统与编程基础思考题及习题31．说明伪指令的作用。

“伪”的含义是什么？常用伪指令有哪些？其功能如何?答：伪指令是程序员发给汇编程序的命令，只有在汇编前的源程序中才有伪指令，即在汇编过程中的用来控制汇编过程的命令。

所谓“伪”是体现在汇编后，伪指令没有相应的机器代码产生。

常用伪指令及功能如下：ORG（ORiGin）汇编起始地址命令；END(END of assembly)汇编终止命令；EQU（EQUate）标号赋值命令；DB（Define Byte）定义数据字节命令；DW（Define Word）定义数据字命令；DS（Define Storage）定义存储区命令；BIT 位定义命令2．解释下列术语：手工汇编，机器汇编，反汇编答：手工汇编：通过查指令的机器代码表（表3-2），逐个把助记符指令“翻译”成机器代码，再进行调试和运行。

这种人工查表“翻译”指令的方法称为“手工汇编”。

机器汇编：借助于微型计算机上的软件(汇编程序)来代替手工汇编。

通过在微机上运行汇编程序，把汇编语言源程序翻译成机器代码。

反汇编：将二进制的机器码程序翻译成汇编语言源程序的过程称为“反汇编”。

3．下列程序段经汇编后，从1000H开始的各有关存储单元的内容是什么？ORG 1000HTAB1 EQU 1234HTAB2 EQU 3000HDB "MAIN"DW TAB1，TAB2，70H答：从1000H开始的各有关存储单元的内容(16进制)如下：4DH，41H，49H，4EH，12H，34H，30H，00H，00H，70H4．设计子程序时应注意哪些问题？答：编写子程序时应注意以下问题：子程序的第一条指令前必须有标号。

主程序调用子程序，有如下两条子程序调用指令：①绝对调用指令ACALL addr11。

被调用的子程序的首地址与绝对调用指令的下一条指令的高5位地址相同，即只能在同一个2KB区内。

单片机原理及应用习题标准答案--（第三版）

单片机原理及应用习题标准答案--（第三版）

单⽚机原理及应⽤习题标准答案--（第三版）单⽚机原理及应⽤习题答案--(第三版)————————————————————————————————作者：————————————————————————————————⽇期：第⼀章习题参考答案1-1：何谓单⽚机？与通⽤微机相⽐，两者在结构上有何异同？答：将构成计算机的基本单元电路如微处理器(CPU)、存储器、I/O接⼝电路和相应实时控制器件等电路集成在⼀块芯⽚上，称其为单⽚微型计算机，简称单⽚机。

单⽚机与通⽤微机相⽐在结构上的异同：(1)两者都有CPU，但通⽤微机的CPU主要⾯向数据处理，其发展主要围绕数据处理功能、计算速度和精度的进⼀步提⾼。

例如，现今微机的CPU都⽀持浮点运算，采⽤流⽔线作业，并⾏处理、多级⾼速缓冲(Cache)技术等。

CPU的主频达到数百兆赫兹(MHz)，字长普遍达到32位。

单⽚机主要⾯向控制，控制中的数据类型及数据处理相对简单，所以单⽚机的数据处理功能⽐通⽤微机相对要弱⼀些，计算速度和精度也相对要低⼀些。

例如，现在的单⽚机产品的CPU⼤多不⽀持浮点运算，CPU还采⽤串⾏⼯作⽅式，其振荡频率⼤多在百兆赫兹范围内;在⼀些简单应⽤系统中采⽤4位字长的CPU，在中、⼩规模应⽤场合⼴泛采⽤8位字长单⽚机，在⼀些复杂的中、⼤规模的应⽤系统中才采⽤16位字长单⽚机，32位单⽚机产品⽬前应⽤得还不多。

(2) 两者都有存储器，但通⽤微机中存储器组织结构主要针对增⼤存储容量和CPU对数据的存取速度。

现今微机的内存容量达到了数百兆字节(MB)，存储体系采⽤多体、并读技术和段、页等多种管理模式。

单⽚机中存储器的组织结构⽐较简单，存储器芯⽚直接挂接在单⽚机的总线上，CPU对存储器的读写按直接物理地址来寻址存储器单元，存储器的寻址空间⼀般都为64 KB。

(3) 两者都有I/O接⼝，但通⽤微机中I/O接⼝主要考虑标准外设(如CRT、标准键盘、⿏标、打印机、硬盘、光盘等)。
