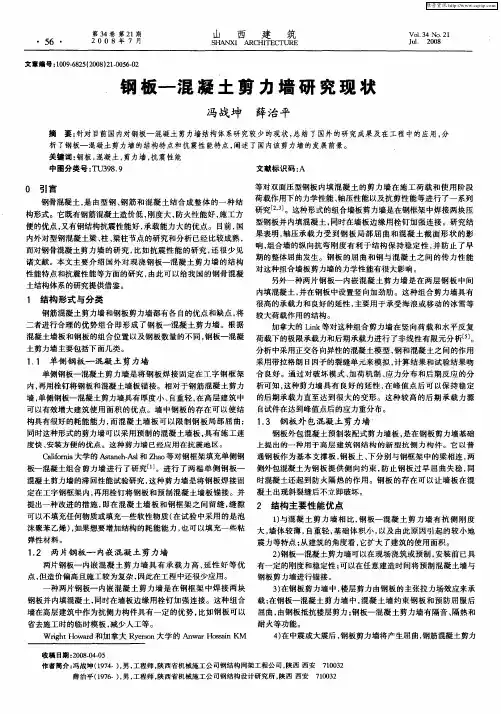

钢板混凝土组合剪力墙

混凝土剪力墙结构装配式组合技术规程一、前言混凝土剪力墙结构是一种具有较高抗震性能的结构形式，其在建筑工程中得到广泛应用。

为了提高建筑工程的施工效率和质量，采用装配式组合技术对混凝土剪力墙结构进行施工是一种不错的选择。

本文将从设计、制作、运输、安装等方面，对混凝土剪力墙结构装配式组合技术进行详细的规范说明。

二、设计1. 墙体设计混凝土剪力墙结构的墙体应根据建筑设计要求进行设计。

在墙体设计中，应考虑墙体的强度、稳定性、刚度等因素。

同时，为了方便施工，墙体应设计为拼装式结构，以便于在现场进行组装。

2. 连接设计墙体之间的连接应采用可靠的连接方式。

一般情况下，可采用膨胀螺栓或焊接方式进行连接。

膨胀螺栓的直径应根据墙体的厚度进行确定，且应满足设计要求。

焊接应满足相关的焊接标准。

三、制作1. 墙板制作墙板应采用混凝土预制构件制作，其尺寸应符合设计要求。

混凝土应选用强度等级不低于C30的混凝土，并按照设计要求进行配合。

2. 钢筋加工钢筋应按照设计要求进行加工。

在加工过程中，应遵循相关的加工标准，确保钢筋的强度和稳定性。

3. 模板制作模板应采用高质量的钢板材料制作。

在制作模板时，应注意模板的平整度和尺寸精度，以确保墙板的质量。

四、运输1. 运输前准备在运输前，应对墙板进行检查，确保其质量符合设计要求。

同时，应对墙板进行防水处理，以避免在运输过程中受到雨水的影响。

2. 运输方式墙板的运输方式应根据实际情况进行选择。

一般情况下，可采用汽车运输或铁路运输。

在运输过程中，应注意墙板的稳定性，避免发生碰撞和倾倒等情况。

五、安装1. 安装前准备在安装前，应对墙板进行检查，并检查连接螺栓和焊缝的质量。

同时，应对安装现场进行检查，确保场地平整、稳定。

2. 安装方式墙板的安装应按照设计图纸进行布置。

在安装过程中，应注意墙板的位置和平整度，严格按照设计要求进行安装。

连接螺栓应拧紧，并进行检查。

3. 立柱安装立柱应按照设计要求进行安装，并应预留适当的空间，以便于安装墙板。

钢筋混凝土剪力墙与钢骨混凝土柱的连接构造在现代建筑结构中，钢筋混凝土剪力墙和钢骨混凝土柱是两种常见且重要的结构构件。

它们的合理连接对于整个建筑结构的稳定性、承载能力和抗震性能都有着至关重要的影响。

钢筋混凝土剪力墙主要用于抵抗水平荷载，如地震作用和风荷载，具有较大的抗侧刚度。

而钢骨混凝土柱则结合了钢材和混凝土的优点，具有较高的承载能力和良好的延性。

当这两种构件需要连接在一起时，需要精心设计连接构造，以确保它们能够协同工作，共同承受各种荷载。

在实际工程中，常见的连接构造形式主要包括以下几种。

一种是通过钢筋的锚固连接。

在剪力墙与钢骨混凝土柱的交接部位，剪力墙中的纵向钢筋需要伸入钢骨混凝土柱内进行锚固。

为了保证锚固效果，钢筋的锚固长度、弯钩形式和布置方式都需要严格按照设计规范进行计算和设计。

通常情况下，会在钢骨上预留孔洞或者焊接套筒，以便剪力墙的钢筋能够顺利穿过或连接。

另一种常见的连接方式是设置钢牛腿。

钢牛腿可以焊接在钢骨混凝土柱上，剪力墙的钢筋则与钢牛腿进行连接。

这种连接方式能够有效地传递剪力和弯矩，提高连接部位的承载能力。

在设计钢牛腿时，需要考虑其尺寸、形状、焊缝强度等因素，以确保其能够满足受力要求。

此外，还有通过钢板连接件进行连接的方式。

在剪力墙与钢骨混凝土柱的接触面设置钢板，通过螺栓或者焊接将钢板与钢骨和剪力墙的钢筋连接在一起。

这种连接方式能够增加连接的整体性和可靠性。

在连接构造的设计中，需要充分考虑以下几个方面的因素。

首先是受力性能。

连接部位需要能够有效地传递各种内力，包括轴力、剪力、弯矩等，确保剪力墙和钢骨混凝土柱能够协同工作。

为此，需要对连接部位的受力进行详细的分析和计算，确定合理的连接方式和构造措施。

其次是施工的便利性。

连接构造的设计应该便于施工操作，减少施工难度和复杂性。

例如，预留孔洞的位置和尺寸应该准确，钢筋的布置应该合理，避免出现相互干扰和交叉的情况。

再者是抗震性能。

在地震作用下，连接部位需要具有良好的变形能力和耗能能力，以保证结构的整体抗震性能。

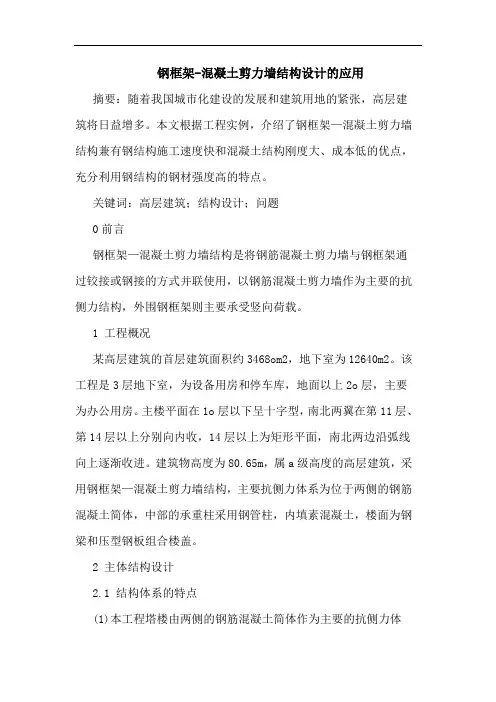

钢框架-混凝土剪力墙结构设计的应用摘要：随着我国城市化建设的发展和建筑用地的紧张，高层建筑将日益增多。

本文根据工程实例，介绍了钢框架—混凝土剪力墙结构兼有钢结构施工速度快和混凝土结构刚度大、成本低的优点，充分利用钢结构的钢材强度高的特点。

关键词：高层建筑；结构设计；问题0前言钢框架—混凝土剪力墙结构是将钢筋混凝土剪力墙与钢框架通过铰接或钢接的方式并联使用，以钢筋混凝土剪力墙作为主要的抗侧力结构，外围钢框架则主要承受竖向荷载。

1 工程概况某高层建筑的首层建筑面积约3468om2，地下室为12640m2。

该工程是3层地下室，为设备用房和停车库，地面以上2o层，主要为办公用房。

主楼平面在1o层以下呈十字型，南北两翼在第11层、第14层以上分别向内收，14层以上为矩形平面，南北两边沿弧线向上逐渐收进。

建筑物高度为80.65m，属a级高度的高层建筑，采用钢框架—混凝土剪力墙结构，主要抗侧力体系为位于两侧的钢筋混凝土简体，中部的承重柱采用钢管柱，内填素混凝土，楼面为钢梁和压型钢板组合楼盖。

2 主体结构设计2.1 结构体系的特点(1)本工程塔楼由两侧的钢筋混凝土简体作为主要的抗侧力体系，中部的柱主要承受结构的垂直荷载，结构平面布置对称均匀，总体上具有良好的抗侧刚度。

但由于建筑物中部是框架结构，剪力墙的间距较大，中部的刚度较弱。

图1、图2为该工程的平面。

图1 二层平面(2)竖向不规则：塔楼在第11层、第14层均有局部收进，收进的水平面尺寸大于相邻下一层的25％，属于竖向不规则体型。

图2 标准层平面(3)从14层起，塔楼宽度沿竖向弧线逐渐收窄，外沿两排钢管柱随竖向弧线变化为弧形柱。

弧形柱对结构的受力及抗震均不利。

(4)两端简体在75.55m以上的地方也随建筑立面线条的变化逐渐收窄。

(5)超长混凝土结构：地下室纵向长度75.40m，标准层长68.80m，楼面结构较长，必须采取有效措施防止温度应力使混凝土产生开裂。

(6)节点的设计与构造将是本工程技术上的关键及难点。

劲性钢板墙施工工法中建八局第四建设有限公司荣彤、李法国、张宝利、李俊清、吴鑫1、前言任何一种建筑材料都有其长处和短处。

如混凝土的抗压性能好但不能抵抗拉力；钢材虽然抗压强度相同，但受压时常取决于其稳定承载力，强度不能充分利用。

为了充分发挥混凝土和钢材这两种材料的长处，克服其短处，把它们组合起来形成一个构件而共同工作是较好的办法。

其中，以型钢-混凝土组合梁和钢管混凝土柱是最佳选择。

随着超高层建筑的不断涌现，型钢-混凝土柱、型钢-混凝土梁、型钢-混凝土剪力墙等结构形式层出不穷。

目前型钢-混凝土柱、型钢-混凝土梁等技术已经较为普遍。

但是，通过技术查新型钢-混凝土组合结构在剪力墙应用在国内尚无先例，只是在理论研究上多次出现。

广州天建花园商住小区B-1栋酒店和B-2栋住宅工程，为增加建筑物使用面积，同时不减少建筑物现有高度，在酒店1F～5F、20F～28F；住宅1F～4F、17F～23F首次采用型钢-混凝土剪力墙结构形式。

在剪力墙中加设35㎜厚钢板，用来提高剪力墙的承载能力和抗剪性能。

该工程建筑面积106405㎡，建筑高度155.8m。

剪力墙厚度200㎜～600㎜，长度2.3m～9.6m，层高3.5m～8m,混凝土强度等级C60。

本工法的编制是通过此工程实践总结而成的。

2、工法特点本工法所述的型钢-混凝土组合剪力墙（以下简称钢板墙），是在剪力墙墙体内加设一道钢板，钢板表面焊接抗剪连接件，与原墙体钢筋共同受力而形成整体组合结构。

与普通剪力墙结构及全钢结构相比具有自重低、抗剪性能强、承载力高、造价降低20～30％等优点，是今后超高建筑（摩天大厦）的发展方向之一。

本工法本着经济、合理、安全、易行、快速的原则，实现了工程质量、工期进度、经济效益三者的最大化。

3、适用范围本工法适用于型钢-混凝土组合剪力墙结构施工。

4、工艺原理利用钢材承载力大、抗剪性能好、重量轻等特性，在普通剪力墙中增设一道定型钢板，与原有墙体钢筋一同浇筑混凝土。

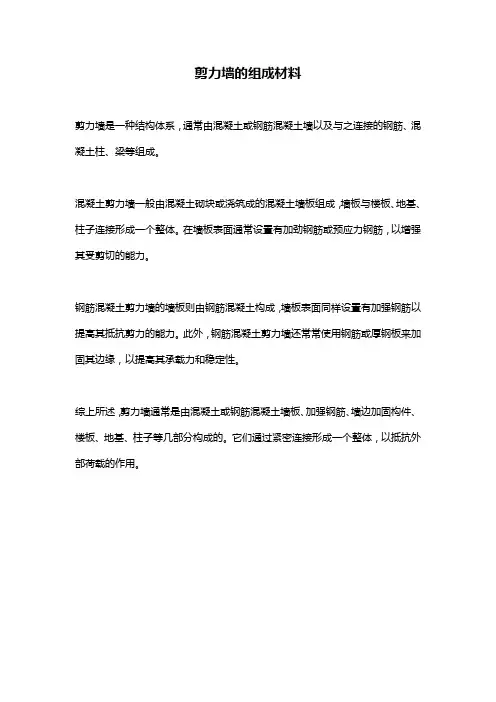

剪力墙的组成材料
剪力墙是一种结构体系，通常由混凝土或钢筋混凝土墙以及与之连接的钢筋、混凝土柱、梁等组成。

混凝土剪力墙一般由混凝土砌块或浇筑成的混凝土墙板组成，墙板与楼板、地基、柱子连接形成一个整体。

在墙板表面通常设置有加劲钢筋或预应力钢筋，以增强其受剪切的能力。

钢筋混凝土剪力墙的墙板则由钢筋混凝土构成，墙板表面同样设置有加强钢筋以提高其抵抗剪力的能力。

此外，钢筋混凝土剪力墙还常常使用钢筋或厚钢板来加固其边缘，以提高其承载力和稳定性。

综上所述，剪力墙通常是由混凝土或钢筋混凝土墙板、加强钢筋、墙边加固构件、楼板、地基、柱子等几部分构成的。

它们通过紧密连接形成一个整体，以抵抗外部荷载的作用。

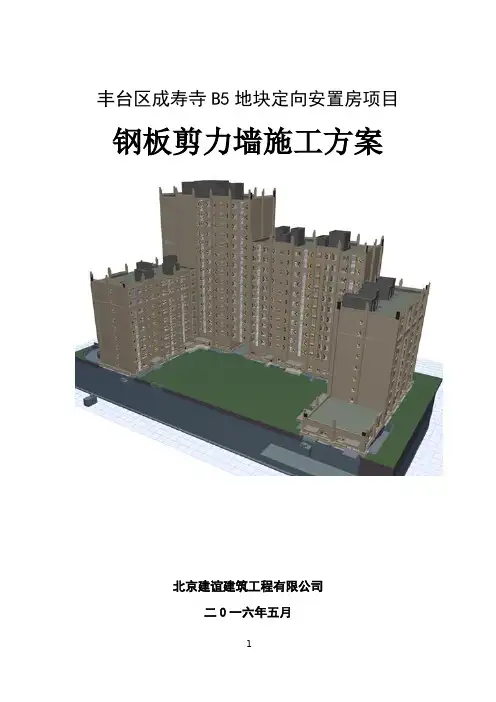

丰台区成寿寺B5地块定向安置房项目钢板剪力墙施工方案北京建谊建筑工程有限公司二0一六年五月编制人：审核人：审批人：编制时间：目录一、编制依据 (4)二、工程概况 (4)三、构件及材料简介 (5)四、剪力墙安装 (6)五、剪力墙焊接及检测 (11)六、混凝土浇筑顺序 (14)七、混凝土检测 (15)八、注意事项 (15)一、编制依据本施工方案主要编制依据如下：1.1业主提供本项目相关的图纸1.2现行有关技术规范、标准相关规范规程二、工程概况本工程1#和4#楼采用钢框架体系，2#和3#楼采用钢管混凝土框架-阻尼板墙体系。

三、构件及材料简介3.1施工辅材介绍3.1.1无机富锌底漆3.1.2环氧云铁中间漆3.1.3焊丝：ER50-63.1.5钢板剪力墙规格：PL6*1503.2混凝土简介本工程钢管砼柱及组合钢板剪力墙采用自密实砼浇筑。

自密实混凝土是指在自身重力下，能够流动密实、并且不需要附加振动的混凝土。

本工程采用高抛法浇筑C50自密实混凝土，保证混凝土不产生离析现象是施工重点。

四、剪力墙安装4.1钢结构安装施工流程4.2钢结构整体施工顺序地下施工阶段：地下施工阶段随基础施工顺序进行钢结构吊装作业，各单体楼栋施工顺序严格按楼栋分区进行流水施工，多工种合理穿插，使塔吊利用率最大化。

4.3吊点设置4.3.1吊点位置及吊点数根据剪力墙形状、断面、长度、起重机性能等具体情况确定。

4.3.2一般剪力墙弹性和刚性都很好，吊点采用一点正吊。

吊点设置在柱顶处，柱身竖直，吊点通过柱重心位置，易于起吊、对线、校正。

当剪力墙构件为不规则异性构件时，吊点应计算确定。

4.4起吊方法4.4.1起吊时剪力墙必须垂直，尽量做到回转扶直，根部不拖。

起吊回转过程中应注意避免同其他已吊好的构件相碰撞，吊索应有一定的有效高度。

4.4.2第一节剪力墙是安装在基础底板上的，剪力墙安装前应将登高爬梯、安全防坠器、揽风绳等挂设在钢柱预定位置并绑扎牢固。

盈建科中型钢混凝土剪力墙的建模（原创版）目录1.盈建科中型钢混凝土剪力墙的建模的意义和背景2.钢混凝土剪力墙的结构特点和设计要点3.建模过程中的关键技术和方法4.建模后的效果和应用5.总结正文一、盈建科中型钢混凝土剪力墙的建模的意义和背景随着我国建筑行业的发展，高层建筑越来越多，结构也越来越复杂。

作为建筑结构的重要组成部分，剪力墙在承担建筑的重量和抵抗外部荷载方面起着关键作用。

钢混凝土剪力墙由于其良好的抗震性能和经济性，被广泛应用于高层建筑中。

盈建科中型钢混凝土剪力墙的建模，旨在通过数字化手段，提高剪力墙设计的准确性和效率，为建筑行业的发展做出贡献。

二、钢混凝土剪力墙的结构特点和设计要点钢混凝土剪力墙是由钢筋混凝土墙和钢板组成的复合墙体，具有良好的抗震性能和承载能力。

在设计过程中，需要考虑以下几个要点：1.墙段长度和厚度：根据建筑的高度、宽度和结构形式，合理确定墙段长度和厚度，以确保剪力墙的稳定性和经济性。

2.钢筋配置：合理配置钢筋，可以提高剪力墙的抗震性能和承载能力。

在设计过程中，需要考虑钢筋的种类、规格和布置方式。

3.钢板配置：钢板是剪力墙的重要组成部分，其质量直接影响剪力墙的抗震性能。

在设计过程中，需要考虑钢板的种类、规格和布置方式。

4.混凝土强度等级：混凝土强度等级是影响剪力墙承载能力的重要因素。

在设计过程中，需要根据工程实际情况，合理选择混凝土强度等级。

三、建模过程中的关键技术和方法在建模过程中，需要采用以下关键技术和方法：1.三维建模：通过三维建模软件，建立钢混凝土剪力墙的三维模型，直观地展示剪力墙的结构形式和几何尺寸。

2.参数化设计：通过参数化设计，实现剪力墙的快速设计和优化，提高设计效率和准确性。

3.数据交换和共享：通过数据交换和共享技术，实现不同专业之间的协同设计，提高设计质量和效率。

四、建模后的效果和应用建模后，可以实现以下效果和应用：1.提高设计质量：通过数字化手段，提高剪力墙设计的准确性和效率，降低设计错误和返工率。

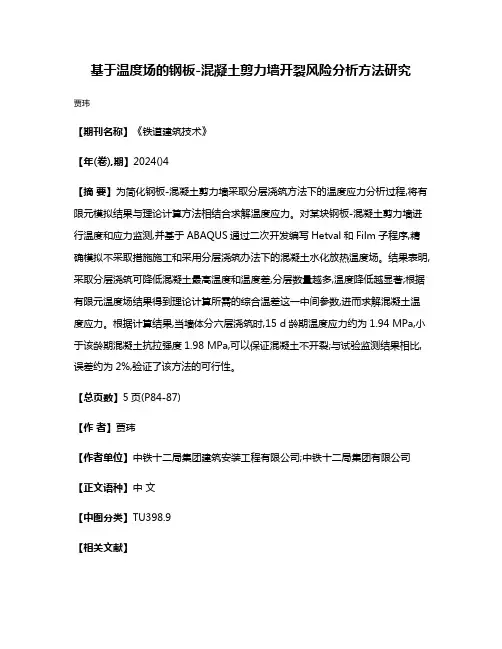

基于温度场的钢板-混凝土剪力墙开裂风险分析方法研究
