Y11系列
277特点简介环境性能电气性能
机械性能■ Y11系列圆形密封电连接器具有快速连接，快速分离，体积小、重量 轻之特点。采用内卡口式锁紧方式。
■ 接触件端接为焊接式，壳体有屏蔽式和非屏蔽式。■ 使用便捷，通用性好，功能多样，规格齐全。■ 国家专用标准：GJB101《耐环境快速分离小圆形电连接器总规范》■ 企业标准：Q/Lkt.J（02）14-2011
■ 工作温度：焊接式-55℃~+125℃■ 工作气压 101.33kPa～4.39kPa■ 相对湿温：（40±2）℃时相对湿度90%～95%■ 耐盐雾：48h（P类、X类、H类）、96h（S类）、500h（D类）■ 淋雨：降雨量5mm/min■ 密封性：灌胶密封插座0.2MPa 玻璃封结插座 不大于1×10-5Pa·L/s
■ 壳体：铝合金（X类、P类）、铁镍合金（H类）、铜合金（S类）、不锈钢（D类）■ 镀层：X类-黑色阳极化，非导电外壳;P类-化学镀镍，导电外壳; H类-镀镍，导电外壳;S类-镀镍，导电外壳;D类-阳极氧化■ 绝缘体：热塑性工程塑料■ 橡胶垫：硅橡胶材料■ 接触件：铜合金材料，铁镍合金材料（仅H类）■ 正弦振动：10Hz～50Hz，双振幅2mm 50Hz～2000Hz，加速度 196m/s2■ 随机振动：功率频谱密度为40（m/s2）2Hz，均方根值为239.1m/s2■ 冲击：加速度980 m/s2■ 机械寿命：500次（P类250次）接触件特性插配直径（mm）Ø1Ø1.5额定工作电流（A）510焊杯孔径（mm）Ø1.3Ø1.8材料铜合金铁合金铜合金铁合金接触电阻（mΩ）≤5≤15≤3≤10绝缘电阻：MΩ标准大气条件潮湿条件淋雨条件高温条件≥3000≥20≥20≥500耐电压：Vrms标准大气条件低气压条件湿热条件AC1500AC200AC500外壳间电连续性：外壳不导电的不大于200mΩ电磁干扰（P类）：800MHz时，最低衰减45dB
DJ70111Y-6.3-20
DJ7011-6.3-10
DJ7011-6.3-20
DJ7011-7.8-10
DJ7011-7.8-20
DJ7011A-7.8-10
DJ7011A-7.8-20
DJ7011Y-9.0-20
DJ7012-9.5-20
DJ7013-6.3-20
DJ7013Y-7.8-20
DJ7014-6.3-20
DJ7021-2.8-20
DJ7021-6.3-10
DJ7021-6.3-20
DJ7021-7.8-10
DJ7021-7.8-20
DJ7021A-2.8-10
DJ7021A-2.8-20
DJ7021Y-3-20
DJ7021Y-9.5-10
DJ7021Y-9.5-20
DJK7021Y-D6.3-20
DJ7031-2.8-10
DJ7031-2.8-20
DJ7031-6.3-10
DJ7031-6.3-20
DJ7031-7.8-10
DJ7031-7.8-20
DJJ7033-W6.3-20
DJ7041-2.8-20
DJ7041-3.5-20
DJ7041-6.3-10
DJ7041-6.3-20
DJ7041-7.8-10
DJ7041-7.8-20
DJF7031A-6.3-10
DJF7031-6.3-20
DJ7051-7.8-10
DJ7051-7.8-20
DJ7061-2.8-10
DJ7061-6.3-10
DJ7061-6.3-20
DJ7083-6.3-10
DJ7083-6.3-20
DJ7091-2.8-10
DJ7091-2.8-20
DJ7091-6.3-10
DJ7091-6.3-20
DJ7101-6.3-10
DJ7101-6.3-20
DJ7121-6.3-10
DJ7121-6.3-20
DJY3121
DJY3122
DJY7121-1.6-20
DJ7131-3-10
DJ7131-3-20

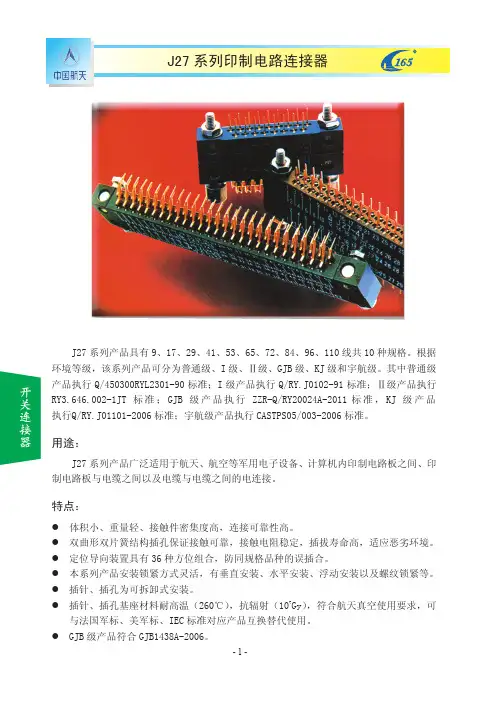

J27系列印制电路连接器
- 1 -
J27系列产品具有9、17、29、41、53、65、72、84、96、110线共10种规格。根据环境等级，该系列产品可分为普通级、I级、Ⅱ级、GJB级、KJ级和宇航级。其中普通级产品执行Q/450300RYL2301-90标准；I级产品执行Q/RY.J0102-91标准；Ⅱ级产品执行RY3.646.002-1JT标准；GJB级产品执行ZZR-Q/RY20024A-2011标准，KJ级产品执行Q/RY.J01101-2006标准；宇航级产品执行CASTPS05/003-2006标准。 用途： J27系列产品广泛适用于航天、航空等军用电子设备、计算机内印制电路板之间、印制电路板与电缆之间以及电缆与电缆之间的电连接。 特点： 体积小、重量轻、接触件密集度高，连接可靠性高。 双曲形双片簧结构插孔保证接触可靠，接触电阻稳定，插拔寿命高，适应恶劣环境。 定位导向装置具有36种方位组合，防同规格品种的误插合。 本系列产品安装锁紧方式灵活，有垂直安装、水平安装、浮动安装以及螺纹锁紧等。 插针、插孔为可拆卸式安装。 插针、插孔基座材料耐高温（260℃），抗辐射（107Gy），符合航天真空使用要求，可与法国军标、美军标、IEC标准对应产品互换替代使用。 GJB级产品符合
GJB1438A-2006。 J27系列印制电路连接器
- 2 -
产品型谱： J27系列产品接触件数目具有9、17、29、41、53、65、72、84、96、110线共10种规格；连接器尾端端接形式分为直插印制板式、弯插印制板式、焊线式。 主要环境条件及技术指标 宇航级 KJ级 GJB级 Ⅱ级 I级 普通级
环境温度（℃） -55～125 -65～125 -65～125 -55～125 -55～100 -55～85 %59～%09，℃2±℃04 度湿对相低气压 （KPa） 0.665 0.665 4.4 0.665 0.665～1.33× 10-3 4.4 振动（m/s2） 10Hz～2000Hz，196 10Hz～2000Hz，147 10Hz～500Hz，100 冲击（m/s2） 980,10ms，半正弦波 980,6ms， 半正弦波 980,6ms， 半正弦波 980,10ms，半正弦波 490,6ms， 半正弦波 490, 10ms，半正弦波 恒加速度（m/s2） 980 - - 980 747 245 工作电流（A） 3 工作电压（V） 250 接触电阻（mΩ） 03≤ 01≤绝缘电阻（mΩ） ≥2000 ≥2000 ≥1000 介质耐电压（Vr.m.s.） 常态1000 插拔寿命（次） 500 1000 环境等级参数项目

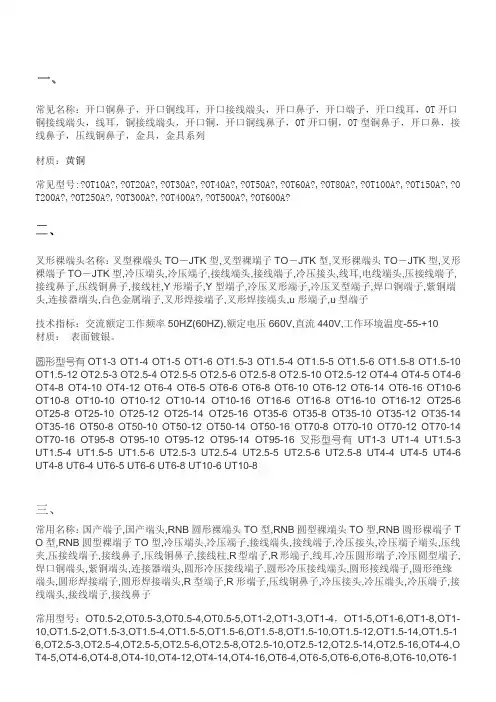

一、
常见名称：开口铜鼻子，开口铜线耳，开口接线端头，开口鼻子，开口端子，开口线耳，OT开口铜接线端头，线耳，铜接线端头，开口铜，开口铜线鼻子，OT开口铜，OT型铜鼻子，开口鼻，接线鼻子，压线铜鼻子，金具，金具系列
材质：黄铜
常见型号:?OT10A?,?OT20A?,?OT30A?,?OT40A?,?OT50A?,?OT60A?,?OT80A?,?OT100A?,?OT150A?,?OT200A?,?OT250A?,?OT300A?,?OT400A?,?OT500A?,?OT600A?
二、
叉形裸端头名称：叉型裸端头TO－JTK型,叉型裸端子TO－JTK型,叉形裸端头TO－JTK型,叉形裸端子TO－JTK型,冷压端头,冷压端子,接线端头,接线端子,冷压接头,线耳,电线端头,压接线端子,接线鼻子,压线铜鼻子,接线柱,Y形端子,Y型端子,冷压叉形端子,冷压叉型端子,焊口铜端子,紫铜端头,连接器端头,白色金属端子,叉形焊接端子,叉形焊接端头,u形端子,u型端子
技术指标：交流额定工作频率50HZ(60HZ),额定电压660V,直流440V,工作环境温度-55-+10
材质： 表面镀银。
圆形型号有OT1-3 OT1-4 OT1-5 OT1-6 OT1.5-3 OT1.5-4 OT1.5-5 OT1.5-6 OT1.5-8 OT1.5-10
OT1.5-12 OT2.5-3 OT2.5-4 OT2.5-5 OT2.5-6 OT2.5-8 OT2.5-10 OT2.5-12 OT4-4 OT4-5 OT4-6
OT4-8 OT4-10 OT4-12 OT6-4 OT6-5 OT6-6 OT6-8 OT6-10 OT6-12 OT6-14 OT6-16 OT10-6
OT10-8 OT10-10 OT10-12 OT10-14 OT10-16 OT16-6 OT16-8 OT16-10 OT16-12 OT25-6
