仪表与字母的含义

  • 格式：doc
  • 大小：84.00 KB
  • 文档页数：2

仪表功能 被测变量和仪表功能的字母代号

温度 温差 压力或真空 压差 流量 流量比率 液、料位

检测元件 TE PE FE LE / / /

变送 TT TdT PT PdT FT LT

指示 TI IdI PI PdT FI FfI LI

扫描指示 TJI TdJI PJI PdJI FJI FfJI LJI

扫描指示报警 TJIA TdJIA PJIA PdJIA FJIA FfJIA LJIA

指示变送 TIT TdIT PIT PdIT FIT FfIT LIT

指示调节 TIC TdIC PIC PdIC FIC FfIC LIC

指示报警 TIA TdIA PIA PdIA FIA FfIA LIA

指示、联锁、报警 TISA TdISA PISA PdISA SISA FfISA LISA

指示、累积 FIQ / / / / / /

指示、自动手动操作 TIK TdIK PIK PdIK FIK FfIK LIK

指示、自动式调节阀 TICV JDICV PICV PdICV FICV LICV /

记录 TR TdR PR PdR FR FfR LR

扫描记录 TJR TdJR PJR PdJR FJR FfJR LJR

扫描报警记录 TJRA TdJRA PJRA PdJRA FJRA FfJRA LJRA

记录调节 TRC TdRC PRC PdRC FRC FfRC LRC

记录报警 TRA TdRA PRA PdRA FRA FFRA LRA

记录联锁报警 TRSA TdRSA PRSA PdRSA FRSA FfRSA LRSA

记录、开关 TRS TdRS PRS PdRS FRS FfRS LRS

记录、累积 PdC FRC / / / / /

调节 TC TdC PC PdC FC FfC LC

调节、变送 TCT TdCT PCT PdCT FCT LCT /

自力式调节阀 TCV TdCV PCV PdCV FCV LCV /

报警 TA TdA PA PdA FA FfA LA

联锁报警 TSA TdSA PSA PdSA FSA FfSA LSA

积算指示 FpI(FQ) / / / / / /

开关 TS TdS PS PdS FS FfS LS

指示灯 TL TdL PL PdL FL FfI LL

多功能 TV YdV PV PdV FV FfV LV

阀、挡板 TV TdV PV PdV FV FfV LV

未分类的功能 TX TdX PX PdX FX FfX LX

继电器 TY TdY PY PdY FY FfY LY

磁助式压PIS / / / / / 力表

调频电机 SC

调频电机联锁 SCS

合集下载

化工仪表的字母表示

化工仪表的字母表示

化工仪表的字母表示A 分析仪 报警 报警

－ －

B 火焰 － － － －

C 电导率 控制 控制 －

－

D 密度 压差 － － －

E 电压（电动势） 检测元件 － － －

F 流量 失败 － － －

G 尺度(尺寸） 视镜 － －

－

H 手动控制 高 高 高 高

I 电流 指示器 指示器 －

－

K 控制 现场盘 － － －

L 液位 低 低 低 低

M 水份 － － － －

O 供选用 孔板 － － －

P 压力或真空 试验点（接头） － － －

Q 数量或件数 累加器 －

－ －

R 放射性 记录仪 记录仪

－ －

S 速度或频率 开关 电磁阀 电磁阀 －

T 温度 变送器 变送器 变送器 －

U 多变量 多功能 － －

－

V 黏度 阀门 阀门 阀门

－

W 重量或力 － － － －

Y 供选用 变频器或继电器

Z 位置 驱动/执行器或未分类执行器

X 未分类 未分类 － －

－

电流表 PA

电压表 PV 有功电度表 PJ

无功电度表 PJR

频率表 PF

相位表 PPA

最大需量表（负荷监控仪)

PM

功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声信号 HA

光信号 HS

指示灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

白色灯 HW

连接片 XB

插头 XP

插座 XS

端子板 XT

电线,电缆，母线 W

直流母线 WB

插接式（馈电）母线 WIB

电力分支线 WP

照明分支线 WL

应急照明分支线 WE

电力干线 WPM

照明干线 WLM

应急照明干线 WEM

滑触线 WT

合闸小母线 WCL

控制小母线 WC

信号小母线 WS

闪光小母线 WF

事故音响小母线 WFS

预告音响小母线 WPS

电压小母线 WV

事故照明小母线 WELM

避雷器 F

熔断器 FU 快速熔断器 FTF

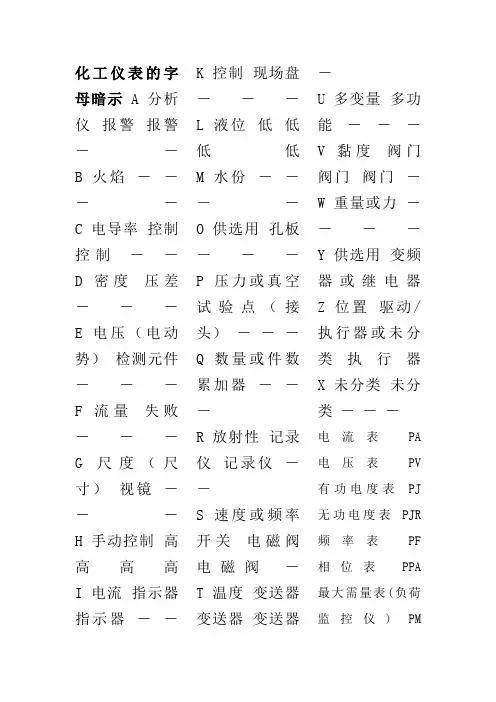

化工仪表的字母表示 2

化工仪表的字母表示 2

化工仪表的字母暗示A 分析仪 报警 报警

－ －

B 火焰 － －

－ －

C 电导率 控制

控制 － －

D 密度 压差

－ － －

E 电压（电动势） 检测元件

－ － －

F 流量 失败

－ － －

G 尺度（尺寸） 视镜 －

－ －

H 手动控制 高

高 高 高

I 电流 指示器

指示器 － － K 控制 现场盘

－ － －

L 液位 低 低

低 低

M 水份 － －

－ －

O 供选用 孔板

－ － －

P 压力或真空

试验点（接头） － － －

Q 数量或件数

累加器 － －

－

R 放射性 记录仪 记录仪 －

－

S 速度或频率

开关 电磁阀

电磁阀 －

T 温度 变送器

变送器 变送器 －

U 多变量 多功能 － － －

V 黏度 阀门

阀门 阀门 －

W 重量或力 －

－ － －

Y 供选用 变频器或继电器

Z 位置 驱动/执行器或未分类执行器

X 未分类 未分类 － － －

电流表 PA

电压表 PV

有功电度表 PJ

无功电度表 PJR

频率表 PF

相位表 PPA

最大需量表(负荷监控仪) PM 功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声信号 HA

光信号 HS

指示灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

白色灯 HW

连接片 XB

插头 XP

插座 XS

端子板 XT

电线,电缆,母线 W

直流母线 WB

插接式(馈电)母线

WIB 电力分支线 WP

照明分支线 WL

应急照明分支线

WE

电力干线 WPM

照明干线 WLM

应急照明干线 WEM

滑触线 WT

合闸小母线 WCL

控制小母线 WC

信号小母线 WS

闪光小母线 WF

事故音响小母线

WFS

预告音响小母线

WPS

电压小母线 WV

事故照明小母线

WELM

避雷器 F

熔断器 FU

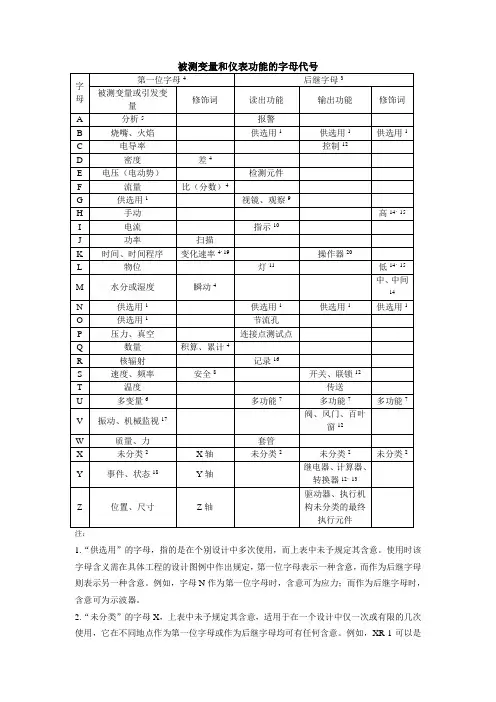

仪表功能的字母代号

仪表功能的字母代号

被测变量和仪表功能的字母代号

字

母 第一位字母4 后继字母3

被测变量或引发变量 修饰词 读出功能 输出功能 修饰词

A 分析5 报警

B 烧嘴、火焰 供选用1 供选用1 供选用1

C 电导率 控制12

D 密度 差4

E 电压（电动势） 检测元件

F 流量 比（分数）4

G 供选用1 视镜、观察9

H 手动 高14，15

I 电流 指示10

J 功率 扫描

K 时间、时间程序 变化速率4，19 操作器20

L 物位 灯11 低14，15

M 水分或湿度 瞬动4 中、中间14

N 供选用1 供选用1 供选用1 供选用1

O 供选用1 节流孔

P 压力、真空 连接点测试点

Q 数量 积算、累计4

R 核辐射 记录16

S 速度、频率 安全8 开关、联锁12

T 温度 传送

U 多变量6 多功能7 多功能7 多功能7

V 振动、机械监视17 阀、风门、百叶窗12

W 质量、力 套管

X 未分类2 X轴 未分类2 未分类2 未分类2

Y 事件、状态18 Y轴 继电器、计算器、转换器12，13

Z 位置、尺寸 Z轴 驱动器、执行机构未分类的最终执行元件

注：

1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

常用仪表控制图形符号及仪表位号说明

常用仪表控制图形符号及仪表位号说明

常用仪表、控制图形符号

根据国家行业标准 HG20505-92《过程检测和控制系统用文字代号和图形

符号》,参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

图形符号

1、测量点

测量点(包括检出元件)是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般

(b)

图1-2-1测量点

若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在

引线的起点加一个直径为2 mm的小圆符号或加虚线，如图 1-2-1 (b)所示。必

要时，检出元件或检出仪表可以用表 1-2-2所列的图形符号表示。

2、连接线图形符号

仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细 无特定的图形符号，如图 1 - 2-1 (a)所不。 (a) 实线。当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例

如AS-014为0.14MPA的空气源，ES-24DC为 24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线 上加斜短划 线（斜短划线与细实线成 45度角）。

仪表连接图形符号见表1-2-1 o

表1-2-1仪表连线符号表

序号 类 另s 图形符号 备注

1 仪表与工艺设备、管道上测量点

的连接线或机械连动线 （细实线：下同）

2 通用的仪表信号线

3 连接线父叉

4 连接线相接

5 表示信号的方向 ------- ►

6 气斥信号线

〃 〃 // 断划线与细

实线成

45度角，

下同

7 电信号线

或

8 导压毛细管 9 液压信号线

— — — 10 电磁、辐射、热、光、声波等信 号线（有导向）

11 电磁、辐射、热、光、声波等信

号线（无导向）

12 内部系统链（软件或数据链）

13 机械链

14 二进制电信号

* W % 或—

15 二进制气信号

v / v/ y / /A ?k /X
