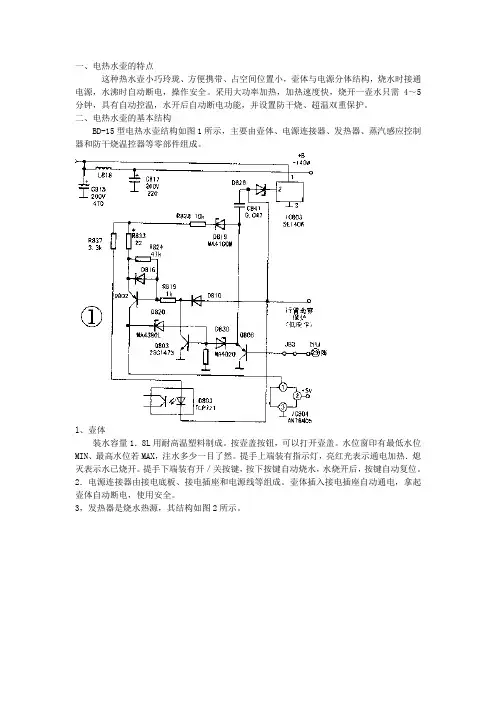

一、电热水壶的特点
这种热水壶小巧玲珑、方便携带、占空间位置小，壶体与电源分体结构，烧水时接通电源，水沸时自动断电，操作安全。采用大功率加热，加热速度快，烧开一壶水只需4～5分钟，具有自动控温，水开后自动断电功能，并设置防干烧、超温双重保护。
二、电热水壶的基本结构
BD-15型电热水壶结构如图1所示，主要由壶体、电源连接器、发热器、蒸汽感应控制器和防干烧温控器等零部件组成。
l、壶体
装水容量1．8L用耐高温塑料制成。按壶盖按钮，可以打开壶盖。水位窗印有最低水位MIN、最高水位若MAX，注水多少一目了然。提手上端装有指示灯，亮红光表示通电加热．熄灭表示水已烧开。提手下端装有开／关按键，按下按键自动烧水，水烧开后，按键自动复位。
2．电源连接器由接电底板、接电插座和电源线等组成。壶体插入接电插座自动通电，拿起壶体自动断电，使用安全。
3，发热器是烧水热源，其结构如图2所示。
它主要由不锈钢电热管、连接端盖、底座和接电插头等组成。发热器功率1500W，用Φ8mm不锈钢电热管制成，两引脚通过底座的触点与接电插头连接，同时电热管的中点(即发热温度最高点)与连接端盖焊成一体，用于防干烧传递热量。发热器底座内部装置防干烧温控器，上方装置蒸汽感应控制器。发热器自成电源回路。
4，蒸汽感应控制器其作用是水烧开后自动断电，结构如图3所示。
它主要由热双金属片、动静触点、弹簧片、摆动架和按键等组成。蒸汽感应控制器装在发热器插口上，感温部分正对蒸汽管。热双金属片(型号：ISC-108SP)由热膨胀系数不同的两种金属片轧制成片状，其中一片膨胀系数较大，而另一片较小。控制器末按下按键时(如图3a)，摆动架的触杆压住动触片，动静触点呈断开状态。按下按键后(如图3b)，摆动架动作，热双金属片受压通过支点1往右摆，与此同时，触杆离开动触片，动静触点呈闭合状态，接通电源，发热器发热。热双金属片感温后，热膨胀系数大的伸长多，使双金属片向热膨胀系数小的那面弯曲．如图3b的弧形虚线所示。当水烧开时，大量蒸汽经蒸汽管冲到热双金属片，弯曲度达到最大极限而产生作用力F，热双金属片闪动复位，带动摆动架、按键动作，动静触点断开。
家用电水壶坏了怎么办？电热水壶常见故障维修指南
电水壶是家庭、办公室方便实用的饮用开水器具，它电路结构简单， 操作使用方便。其实电热水壶的结构和电路原理以及故障现象和维修方法都完全相同。现以常见的电热磁化开水器为例介绍其工作原理及常见故障检修。
一、电水壶工作原理
其中为电热元件，阻值在左右为加热指示灯， 为保温指示灯，两指示灯阻值很大，均为兆欧级。为恒温开关，内部感温元件为一对双金属片，当温度小于℃时，双金属片的触点闭合，恒温开关呈导通状态当温度达到℃时，双金属片的触点断开，恒温开关呈开路状态。恒温开关紧贴在开水器不锈钢内胆外壁上，感受胆内水温的变化。
接通电源开关，市电通过闭合的恒温开关给和组成的并联回路供电，电热丝发热加热凉水；同时红灯发光；作为加热指示。此时并联在闭合的两端的相当于短路帮黄灯不亮。当水被烧开后，恒温开关断开，市电供电回路便由与形成，间阻值关系为故两端分得大部分电压，
使黄灯发光， 作为保温指示，两端电压很小，几乎没有电流，故红灯不亮的加热功率变小，作为水温散失的补充，它不会使水温继续升高，此时处于保温状态。当水温下降到℃ 以下时，触点接通，短路，黄灯不亮， 加热功率变大红灯发光，作为加热指示，重复上述过程。
电热水壶
二、电水壶常见故障检修
电热壶不加热：故障现象接通电源开关， 加热指示灯亮，水温不升高。
此故障是这类电热开水器的最常见故障，一般为电热丝烧断或电热管引出接线端子氧化锈蚀而与供电线路接触不良而失去加热作用。可用万用表电阻档测量电热管两端的阻值，若阻值正常。至卫叮用砂纸对接线端子作清洁处理后加焊使之结点牢固，故障即可排除。若测得电热管两端子阻值数千欧以上或无穷大， 则为管中的电热丝被烧断。需要用新电热管更换。方法为先把出水龙头从开水器主体上拧下螺纹连接，把贮水槽与内胆分开，从塑料壳内取出内胆，内胆分上下两部分，中间由垫圈和螺丝紧固，下两部分分开后用电烙铁把已损坏的电热管取出，把新电热管沙卜壳铜质加工成合适形状焊回原处，检查焊接处不漏水，最后把卸下的各部件原样装好，即可加水通电试用。
专题49 热电综合计算题
解决热电综合计算题一般涉及到的物理公式包括物体吸热公式、放热公式、热值公式、热效率公式、
电功公式、电功率公式等。涉及到的物理规律有热平衡思想、串联电路特点、欧姆定律、焦耳定律等。
【例题】(2020四川南充)市面上的电热水壶大多具有加热和保温功能。下图是某电热水壶的电路简图,开关K
接通后,开关S自动与触点a、b接通,热水壶开始烧水。当壶内水温达到100oC时,温控开关S自动与a、b断
开,并立即与触点c接通,水壶进入保温状态。已知电源电压为220V,电阻R1=50Ω,这种水壶的加热功率P加
热是保温功率P保温的5倍,水的比热容c=4.2x103J/(kg.oC),R1、R2电阻不受温度影响。求：(1)将1kg初温为35oC的水加热到100oC需要吸收多少热量?
(2)电阻R2的阻值。(3)在晚上用电高峰期将1kg初温为35oC的水加热到100oC需用时300s,若加热效率为91%,则晚上用电高峰
期的实际电压为多少?
【对点练习】小明妈妈为奶奶买了一个电热足浴盆(如图所示),内部由加热系统和按摩系统两部分组成。加
热系统的加热电阻额定电压220V,额定功率605W。问:(1)小明帮奶奶泡脚时,向足浴盆中加入6kg初温为20C的水,加热系统的加热电阻正常工
作15min将水加热到40℃,此加热过程中水吸收的热量是多少?消耗的电能是多少?[c水=4.2×103/(kg.℃)]
(2)当小明家的实际电压是200V时,加热电阻工作的实际功率是多少?
(3)足浴盆按摩系统中的电动机工作电压是12V(按摩系统将交流电压转换为12V),工作电流
为4A,其电阻为0.5Ω,电动机工作中因发热损失的功率是多少?
【对点练习】现代居家生活中,水族箱已成为室内装饰的一个亮点,某品牌水族箱(如图)
的玻璃容器内装有50L水,内置一根“220V 100W”的自动温控棒,冬天养热带鱼时,水族箱内水的温度要求控制在26℃～28℃之

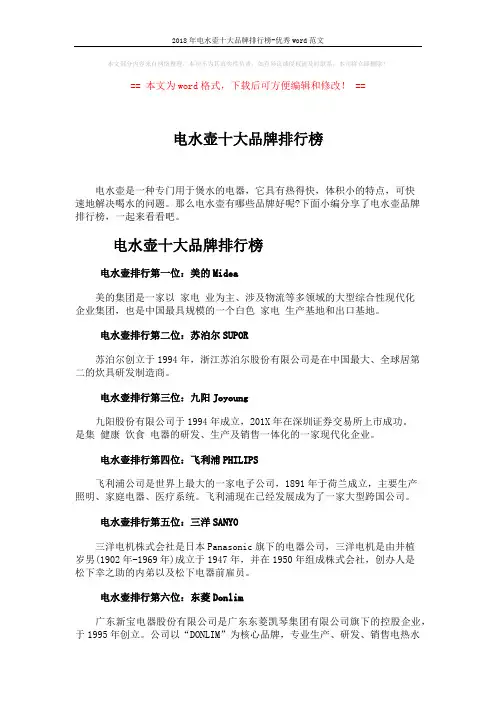

2018年电水壶十大品牌排行榜-优秀word范文
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
电水壶十大品牌排行榜
电水壶是一种专门用于煲水的电器，它具有热得快，体积小的特点，可快速地解决喝水的问题。那么电水壶有哪些品牌好呢?下面小编分享了电水壶品牌排行榜，一起来看看吧。
电水壶十大品牌排行榜
电水壶排行第一位：美的Midea
美的集团是一家以 家电 业为主、涉及物流等多领域的大型综合性现代化企业集团，也是中国最具规模的一个白色 家电 生产基地和出口基地。
电水壶排行第二位：苏泊尔SUPOR
苏泊尔创立于1994年，浙江苏泊尔股份有限公司是在中国最大、全球居第二的炊具研发制造商。
电水壶排行第三位：九阳Joyoung
九阳股份有限公司于1994年成立，201X年在深圳证券交易所上市成功。是集 健康 饮食 电器的研发、生产及销售一体化的一家现代化企业。
电水壶排行第四位：飞利浦PHILIPS
飞利浦公司是世界上最大的一家电子公司，1891年于荷兰成立，主要生产照明、家庭电器、医疗系统。飞利浦现在已经发展成为了一家大型跨国公司。
电水壶排行第五位：三洋SANYO
三洋电机株式会社是日本Panasonic旗下的电器公司，三洋电机是由井植岁男(1902年-1969年)成立于1947年，并在1950年组成株式会社，创办人是松下幸之助的内弟以及松下电器前雇员。
电水壶排行第六位：东菱Donlim
广东新宝电器股份有限公司是广东东菱凯琴集团有限公司旗下的控股企业，于1995年创立。公司以“DONLIM”为核心品牌，专业生产、研发、销售电热水2018年电水壶十大品牌排行榜-优秀word范文
壶、咖啡壶、面包机、烤箱、多士炉、电烫斗和各种食物处理器等小家电及相关配套产品。
