湍 流 模 型 对 钝 体 燃 烧 器 流 场 模 拟 的 影 响
张 海军 ，郭 雪岩 ，陈永辰 ，倪娟 娟
（ 海 理 工 大 学 能 源 与 动 力 工 程 学 院 ，上 海 ２ ０ ９ ） 上 ０ ０ ３
ＰＩ ｍ ｅ ｓ ｒ ｍｅ ｔ ｗａ ｏｎ ｃ ｅ ｏ ｖａ ｉ ｔ ｈｅ ｓｍ ｕｌｔｏ ｅ ｕｌｓ Ｃｏｍｐａ ｉ ｏ ｆ ｎ Ｖ ａ ｕ ｅ ｎ ｓ ｃ ｄｕ ｔ ｄ ｔ ｌ ｄａ ｅ ｔ ｉ ａｉｎ ｒ ｓ ｔ． ｒｓ ｎ ｏ ｕｍｅ ｉａ ｅ ｕ ｔ ｔ ｒｃ ｌｒ ｓ ｌｓ ｗｉｈ ｔ Ｖ ｅ ｓ ｒ ｍ ｅ ｓ ｈ ｈｅ ＰＩ ｍ ａ ｕ ｅ ｎｔ ｓ ｏｗｅ ｈａ ｔ ｉ ｕ ａ ｉ ｎｓ ｂａ ｅ ｏ ｉｆ ｒ ｎｔ ｔ ｒ ｕｌｎｃ ｍｏ ｌ ｖ ａ ｅ ｍｕｃ ｄ ｔ ｔ ｈｅ ｓｍ ｌ ｔｏ ｓ ｄ ｎ ｄ ｆｅ ｅ ｕ ｂ ｅ ｅ ｄｅ ｓ ｄｅ ｉｔ ｄ ｈ
关 键 词 ：钝 体燃 烧 器 ；湍 流 模 型 ；ＰＶ；数 值 模 拟 Ｉ
中 图 分 类 号 ：Ｖ ２ １２ ３ ． 文 献 标 识 码 ：Ａ 文 章 编 号 ：０ ３ — １ ５ （ Ｏ ０ ３ ５ ３ ７ ４ ８ １ ７ ２ １ ）０ —０ ７ —０
Ｅｖ ｌ ａ ｉ ｎ ｏ ｕ ｂｕ ｅ ｃ ｏ ｅ ｓ ｕ ｅ ｎ ｓ ｍ ｕ ａ ｉ ｎ ａ ｕ ｔｏ ｆ ｔ ｒ ｌ ｎ ｅ ｍ ｄ ｌ ｓ ｄ ｉ ｉ ｌ ｔｏ ｏ ｌ ｗ ｉ ｌ ｎ ｂ ｕ ｆ ｂ ｄ ｕ ｎ ｒ ｆ ｆｏ ｆｅ ｄ ｉ ｌ ｆ － ｏ ｙ ｂ ｒ ｅ

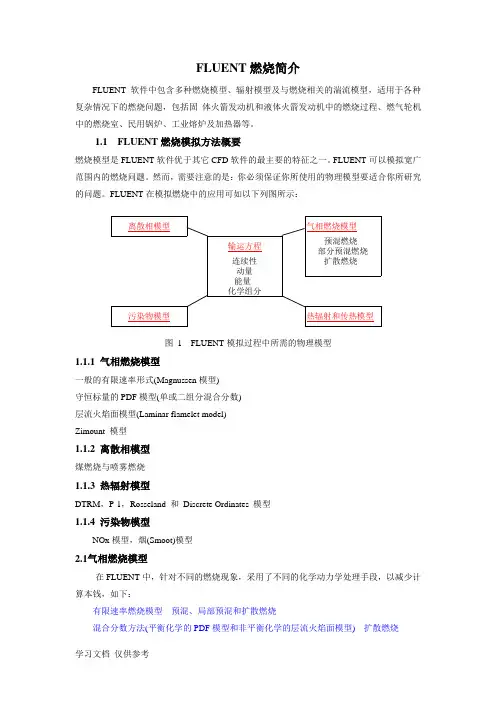

FLUENT燃烧简介FLUENT软件中包含多种燃烧模型、辐射模型及与燃烧相关的湍流模型，适用于各种复杂情况下的燃烧问题，包括固体火箭发动机和液体火箭发动机中的燃烧过程、燃气轮机中的燃烧室、民用锅炉、工业熔炉及加热器等。

1.1 FLUENT燃烧模拟方法概要燃烧模型是FLUENT软件优于其它CFD软件的最主要的特征之一。

FLUENT可以模拟宽广范围内的燃烧问题。

然而，需要注意的是：你必须保证你所使用的物理模型要适合你所研究的问题。

FLUENT在模拟燃烧中的应用可如以下列图所示：图 1 FLUENT模拟过程中所需的物理模型1.1.1 气相燃烧模型一般的有限速率形式(Magnussen模型)守恒标量的PDF模型(单或二组分混合分数)层流火焰面模型(Laminar flamelet model)Zimount 模型1.1.2 离散相模型煤燃烧与喷雾燃烧1.1.3 热辐射模型DTRM，P-1，Rosseland 和Discrete Ordinates 模型1.1.4 污染物模型NOx模型，烟(Smoot)模型2.1气相燃烧模型·在FLUENT中，针对不同的燃烧现象，采用了不同的化学动力学处理手段，以减少计算本钱，如下：有限速率燃烧模型---预混、局部预混和扩散燃烧混合分数方法(平衡化学的PDF模型和非平衡化学的层流火焰面模型)---扩散燃烧反响进度方法(Zimont模型)---预混燃烧混合物分数和反响进度方法的结合---局部预混燃烧2.2.1 有限速率模型化学反响过程一般采用总包机理(即简化化学反响，如单步反响)进行描述。

求解积分的输运方程，得到每种组分的时均质量分数值，如下：-----(1)其中组分j的反响源项为所有反响K个反响中，组分j的净生成速率：-----(2)-----(3)计算所需参数包括：1、组分及其热力学参数值；2、反响及其速率常数值。

有限速率模型的有缺点：优点：适用于预混、局部预混和扩散燃烧，简单直观；缺点：当混合时间尺度和反响时间尺度相当时缺乏真实性，难以解决化学反响与湍流的耦合问题，难以预测反响的中间组分，模型常数具有不确定性。

Fluent软件的燃烧模型介绍（精）Fluent软件的燃烧模型介绍Fluent软件中包含多种燃烧模型、辐射模型及与燃烧相关的湍流模型,适⽤于各种复杂情况下的燃烧问题,包括固体⽕箭发动机和液体⽕箭发动机中的燃烧过程、燃⽓轮机中的燃烧室、民⽤锅炉、⼯业熔炉及加热器等。

燃烧模型是FLUENT软件优于其它CFD软件的最主要的特征之⼀。

下⾯对Fluent软件的燃烧模型作⼀简单介绍:⼀、⽓相燃烧模型·有限速率模型这种模型求解反应物和⽣成物输运组分⽅程,并由⽤户来定义化学反应机理。

反应率作为源项在组分输运⽅程中通过阿累纽斯⽅程或涡耗散模型。

有限速率模型适⽤于预混燃烧、局部预混燃烧和⾮预混燃烧。

应⽤领域:该模型可以模拟⼤多数⽓相燃烧问题,在航空航天领域的燃烧计算中有⼴泛的应⽤。

PDF模型该模型不求解单个组分输运⽅程,但求解混合组分分布的输运⽅程。

各组分浓度由混合组分分布求得。

PDF模型尤其适合于湍流扩散⽕焰的模拟和类似的反应过程。

在该模型中,⽤概率密度函数PDF来考虑湍流效应。

该模型不要求⽤户显式地定义反应机理,⽽是通过⽕焰⾯⽅法(即混即燃模型或化学平衡计算来处理,因此⽐有限速率模型有更多的优势。

应⽤领域:该模型应⽤于⾮预混燃烧(湍流扩散⽕焰,可以⽤来计算航空发动机的环形燃烧室中的燃烧问题及液体/固体⽕箭发动机中的复杂燃烧问题。

⾮平衡反应模型层流⽕焰模型是混合组分/PDF模型的进⼀步发展,从⽽⽤来模拟⾮平衡⽕焰燃烧。

在模拟富油⼀侧的⽕焰时,典型的平衡⽕焰假设失效。

该模型可以模拟形成Nox的中间产物。

应⽤领域:该模型可以模拟⽕箭发动机的燃烧问题和RAMJET及SCRAMJET 的燃烧问题。

预混燃烧模型该模型专⽤于燃烧系统或纯预混的反应系统。

在此类问题中,充分混合的反应物和反应产物被⽕焰⾯隔开。

通过求解反应过程变量来预测⽕焰⾯的位置。

湍流效应可以通过层流和湍流⽕焰速度的关系来考虑。

应⽤领域:该模型可以⽤来模拟飞机加⼒燃烧室中的复杂流场模拟、⽓轮机、天然⽓燃炉等。

fluent甲烷燃烧例子介绍甲烷是一种常见的天然气，也是一种重要的燃料。

在工业和家庭中，甲烷常被用于加热、烹饪和发电等用途。

了解甲烷的燃烧过程对于提高能源利用效率、减少环境污染具有重要意义。

Fluent是一种流体动力学软件，可以用于模拟和分析各种流体流动和燃烧过程。

在本文中，我们将使用Fluent来模拟甲烷的燃烧过程，并通过一个具体的例子来探讨甲烷燃烧的特点和影响因素。

模拟设置在Fluent中，我们需要提供一些基本参数来定义模拟场景。

对于甲烷燃烧例子，我们可以假设一个封闭的燃烧室，其中包含甲烷和空气。

具体的模拟设置包括：1.定义几何形状：燃烧室的几何形状可以是简单的长方体或圆柱体，具体大小和比例可以根据实际情况进行设定。

2.设定边界条件：燃烧室的各个边界需要定义不同的条件，例如进口边界可以设定为甲烷和空气的混合物，出口边界可以设定为燃烧产物的组合。

3.确定初始条件：模拟开始时，需要给定燃烧室内各个区域的初始温度、压力和组分分布等信息。

4.定义物理模型：在模拟中，需要选择适当的物理模型来描述甲烷的燃烧过程，例如湍流模型、燃烧模型等。

燃烧过程甲烷的燃烧过程可以简化为以下几个步骤：1.混合：甲烷和空气在燃烧室中混合，形成可燃混合物。

混合过程中需要考虑气体的扩散和对流等因素。

2.点火：在适当的条件下，混合物中的甲烷可以被点火，引发燃烧反应。

点火过程需要考虑点火源的位置和能量等因素。

3.燃烧：点火后，甲烷开始燃烧，产生燃烧产物和释放能量。

燃烧过程需要考虑燃烧速率、温度分布等因素。

4.燃烧产物：甲烷燃烧的主要产物包括二氧化碳、水蒸气和一氧化碳等。

燃烧产物的生成和分布对环境和能源利用具有重要影响。

影响因素甲烷的燃烧过程受到多种因素的影响，下面列举了一些主要的影响因素：1.温度：燃烧温度是影响燃烧速率和产物生成的重要因素。

较高的温度可以促进燃烧反应，但过高的温度会导致产物生成的变化。

2.氧气浓度：氧气是燃烧的必要条件，较高的氧气浓度可以提高燃烧速率。
