期中恒定电流、磁场、电磁感应复习卷

高二年期中练习物理 《电磁感应》本试卷分第Ⅰ卷（选择题）和第Ⅱ卷(非选择题)两部分。

共100分。

考试时间90分钟。

第Ⅰ卷（选择题部分 42分）一 选择题（每小题3分，共42分。

下列每小题所给选项至少有一项符合题意，请将正确答案的序号填涂在答题卡上。

全对得3分，对而不全得1分）1、法拉第发现了电磁感应现象，不仅推动了电磁理论的发展，而且推动了电磁技术的发展，引领人类进入了电气时代。

下列哪一个器件工作时利用了电磁感应现象（ ） A ．电视机的显像管 B ．回旋加速器 C ．指南针 D ．电磁炉2、法拉第通过静心设计的一系列试验，发现了电磁感应定律，将历史上认为各自独立的学科“电学”与“磁学”联系起来．在下面几个典型的实验设计思想中，所作的推论后来被实验否定的是（ ）A ．既然磁铁可使近旁的铁块带磁，静电荷可使近旁的导体表面感应出电荷，那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流B ．既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流C ．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势D ．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流 3、如图所示，闭合矩形线圈abcd 与长直导线MN 在同一平面内线圈的ab 、 dc 两边与直导线平行，直导线中通有向下均匀增大的电流，则（ ） A ．矩形线圈中的感应电流为顺时针方向 B ．矩形线圈的感应电流随时间均匀增大C ．整个线圈所受的磁场力合力方向向左D ．整个线圈所受的磁场力合力为零4、动圈式话筒和磁带录音机都应用了电磁感应现象，图甲是话筒原理图，图乙是录音机的录音、放音原理图，由图可知：①话筒工作时磁铁不动，线圈振动而产生感应电流； ②录音机放音时变化的磁场在静止的线圈里产生感应电流； ③录音机录音时线圈中变化了的电流在磁头缝隙处产生变化的磁场； ④录音机录音时线圈中变化的电流在磁头缝隙处产生变化的磁场. 其中正确的是( )A.②③④B.①②③C.①②④D.①③④d b c5、如图所示，通电直导线cd 右侧有一个金属框与导线cd 在同一平面内，金属棒ab 放在框架上，若ab 受到向左的磁场力，则cd 中电流的变化情况是( ) A ．cd 中通有由d →c 方向逐渐减小的电流 B ．cd 中通有由d →c 方向逐渐增大的电流 C ．cd 中通有由c →d 方向逐渐减小的电流 D ．cd 中通有由c →d 方向逐渐增大的电流6、如图所示，电路中A 、B 是规格相同的灯泡，L 是自感系数较大直 流电阻可忽略不计的线圈，那么（ ）A ．闭合S ，A 、B 同时亮，然后A 变暗后熄灭B ．闭合S ，B 先亮，A 逐渐变亮，最后A 、B 亮度相同C ．断开S ，A 和B 均闪亮一下后熄灭D ．断开S ，B 立即熄灭，A 闪亮一下后熄灭7、如图所示。

×××××高级中学14～15学年第一学期期中复习题恒定电流（2）一、选择题1．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为( ) A．9∶1B．1∶9 C．3∶1D．1∶32．如图所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是( )A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变3．电源电动势为E，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是( ) A．因为电源电动势不变，所以路端电压也不变B．因为U=IR，所以当R增大时，路端电压也增大C．因为U=IR，所以当I增大时，路端电压也增大D．因为U=ε-Ir，所以当I增大时，路端电压下降4．甲、乙、丙三个灯泡，按图方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，③甲灯变得更亮，④乙灯变得更亮，其中( )A．只有①、③正确B．只有②、③止确C．只有③、④正确D．只有①、②正确5．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为( ) A．1Ω B．2Ω C．4Ω D．8Ω6．如图所示，抛物线C1、C2分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是( )A．电源的电动势为4VB．电源的内电阻为1ΩC．电源输出功率最大值为8WD．电源被短路时，电源消耗的最大功率可达16W二、填空题7．A:读数B:读数C:读数D:读数E:主尺副尺读数 F:主尺副尺读数 G:主尺副尺读数A BC DE F G三、解答题8．如下右图所示，R1＝14Ω，R2＝9Ω，当S扳到位置1时，电压表示数为2.8V，当开关S扳到位置2时，电压表示数为2.7V，求电源的电动势和内阻？（电压表为理想电表）9．光敏电阻的阻值随光照射的强弱而改变。

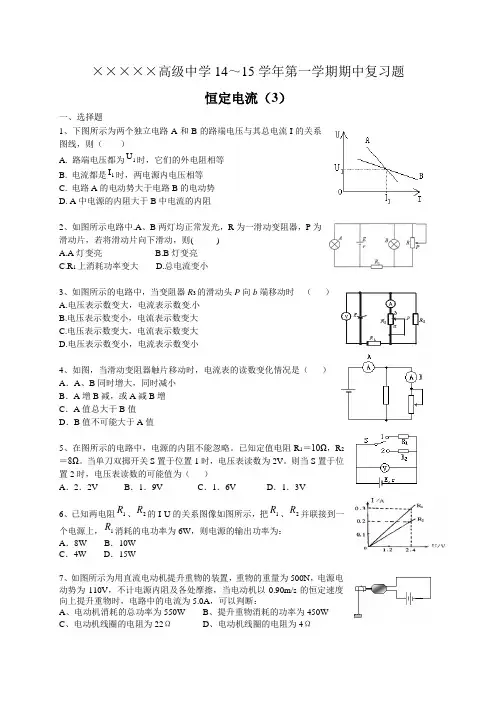

×××××高级中学14～15学年第一学期期中复习题恒定电流（3）一、选择题1、下图所示为两个独立电路A 和B 的路端电压与其总电流I 的关系图线，则（ ）A. 路端电压都为1U 时，它们的外电阻相等B. 电流都是1I 时，两电源内电压相等C. 电路A 的电动势大于电路B 的电动势D. A 中电源的内阻大于B 中电流的内阻2、如图所示电路中.A 、B 两灯均正常发光，R 为一滑动变阻器，P 为滑动片，若将滑动片向下滑动，则( )A.A 灯变亮B.B 灯变亮C.R 1上消耗功率变大D.总电流变小3、如图所示的电路中，当变阻器R 3的滑动头P 向b 端移动时（ ）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小4、如图，当滑动变阻器触片移动时，电流表的读数变化情况是（ ）A ．A 、B 同时增大，同时减小B ．A 增B 减，或A 减B 增C ．A 值总大于B 值D ．B 值不可能大于A 值5、在图所示的电路中，电源的内阻不能忽略。

已知定值电阻R 1＝10Ω，R 2＝8Ω。

当单刀双掷开关S 置于位置1时，电压表读数为2V 。

则当S 置于位置2时，电压表读数的可能值为（ ）A ．2．2VB ．1．9VC ．1．6VD ．1．3V6、已知两电阻1R 、2R 的I-U 的关系图像如图所示，把1R 、2R 并联接到一个电源上，1R 消耗的电功率为6W ，则电源的输出功率为：A ．8WB ．10WC ．4WD ．15W7、如图所示为用直流电动机提升重物的装置，重物的重量为500N ，电源电动势为110V ，不计电源内阻及各处摩擦，当电动机以0.90m/s 的恒定速度向上提升重物时，电路中的电流为5.0A ，可以判断：A 、电动机消耗的总功率为550WB 、提升重物消耗的功率为450WC 、电动机线圈的电阻为22ΩD 、电动机线圈的电阻为4Ω8、如图所示，电路中电源电动势为E ，内电阻为r ，定值电阻的阻值为R 0，变阻器的全阻值为R ，关于各部分的功率，有关说法正确的是： A 、当R=R 0+r ，R 上消耗的功率达到最大值；B 、当R=R 0+r ，R 0上消耗的功率达到最大值；C 、当R+R 0=r ，电源的输出功率达到最大值；D 、当R 0=R+r ，R 0上消耗的功率达到最大值。

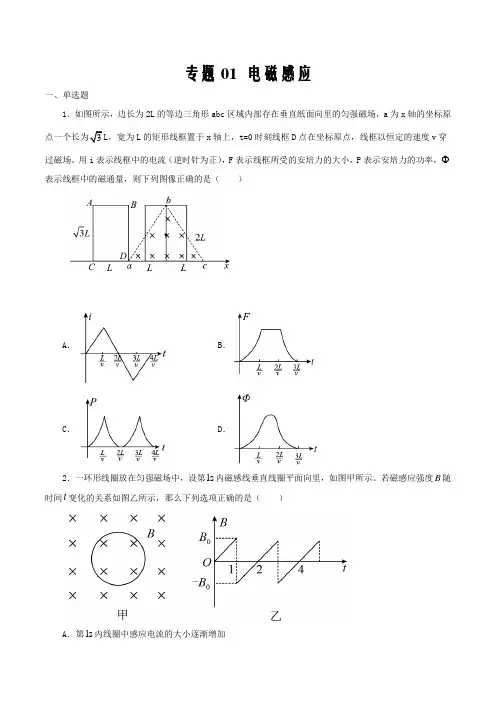

专题01 电磁感应一、单选题1．如图所示，边长为2L的等边三角形abc区域内部存在垂直纸面向里的匀强磁场，a为x轴的坐标原点一个长为3L，宽为L的矩形线框置于x轴上，t=0时刻线框D点在坐标原点，线框以恒定的速度v穿过磁场。

用i表示线框中的电流（逆时针为正），F表示线框所受的安培力的大小，P表示安培力的功率， 表示线框中的磁通量，则下列图像正确的是（）A．B．C．D．2．一环形线圈放在匀强磁场中，设第1s内磁感线垂直线圈平面向里，如图甲所示。

若磁感应强度B随时间t变化的关系如图乙所示，那么下列选项正确的是（）A．第1s内线圈中感应电流的大小逐渐增加B．第2s末线圈中感应电动势的大小为0C．第3s内线圈中感应电流的方向为顺时针方向D．第4s内线圈中感应电流的方向为逆时针方向3．如图所示，通与电流I的直导线MN固定在竖直位置上，且与导线框abcd在同一平面内，则在下列情况下，导线框中不能产生感应电流的是（）A．通过直导线的电流增大B．通过直导线的电流减小C．线框水平向右移动D．线框竖直向下移动二、多选题4．如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大、电阻可以忽略的带铁芯的线圈，则（）A．电键S闭合瞬间，A、B同时发光，随后A灯变暗，B灯变亮B．电键S闭合瞬间，B灯亮，A灯不亮C．断开电键S瞬间，A、B灯同时熄灭D．断开电键S瞬间，B灯立即熄灭，A灯突然闪亮一下再熄灭5．如图所示，阻值为R的金属棒从图示位置ab分别以v1、v2的速度沿光滑水平导轨（电阻不计）匀速滑到a′b′位置，若v1：v2＝1：2，则在这两次过程中（）A．回路电流I1∶I2＝1∶2B．产生的热量Q1∶Q2＝1∶4C．通过任一截面的电荷量q1∶q2＝1∶1D．外力的功率P1∶P2＝1∶26．如图所示电路中，L为电感线圈，电阻不计，A、B为两灯泡，则（）A．合上S时，A先亮，B后亮B．合上S后，A变暗，B变亮C．合上S时，A、B同时亮D．断开S时，A熄灭，B重新亮后再熄灭7．如图所示，一导线弯成半径为a的半圆形闭合回路。
