中央空调电子膨胀阀基础知识

电子膨胀阀的工作原理及控制电子膨胀阀——吸气过热度控制吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力 P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。

以保持蒸发器需要的供液量。

电子膨胀阀的步进电机是根据蒸发器出口压力 P1变化、压缩机吸气过热度变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制过热度。

另外，电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定电子膨胀阀可在10--100的范围内进行精确调节，且调节范围可根据不同产品的特性进行设定。

选用电子膨胀阀——吸气过热度控制，机组无论在标准工况下、变工况、满负荷、变负荷运行维持较高的 COP 值水平。

电子膨胀阀——吸气过热度控制制冷系统原理图电子膨胀阀——液位控制液位控制系统由电子膨胀阀、液位传感器、液位控制器组成。

当蒸发器内的液面上下变化时，蒸发器内的液位传感器将液位变动的比例关系用4-20mA 信号传给液位控制器液位控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，使其开度增大、减小，以保持制冷剂液位在限定的范围内。

电子膨胀阀的步进电机是根据制冷剂液位变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制蒸发液位。

选用电子膨胀阀——液位控制，机组无论在标准工况下、变工况、满负荷、变负荷运行均维持较高的 COP 值水平。

电子膨胀阀——液位控制一般应用在吸气过热度低于2℃的制冷装置，而电子膨胀阀——吸气过热度一般应用在吸气过热度5℃左右的制冷装置，因此前者比后者更能有效的利用蒸发面积，提高蒸发负荷，获取更高的 COP 值。

三花电子膨胀阀概述三花电子膨胀阀是一种用于控制制冷循环中制冷剂流量的装置。

它通过调节膨胀阀的开启程度，控制制冷剂的流量，从而实现对制冷系统的温度和压力的调节。

三花电子膨胀阀具有高精度、高响应速度的特点，广泛应用于商用和家用制冷设备中。

结构和工作原理三花电子膨胀阀主要由电磁阀、膨胀元件和控制电路组成。

膨胀元件一般采用热敏元件，当制冷循环中的液体制冷剂进入膨胀元件时，膨胀元件因受热而膨胀，导致膨胀阀的开度增大，从而增加制冷剂的流量。

控制电路通过测量温度和压力等参数，调节电磁阀的开启程度，从而控制膨胀阀的开度，实现对制冷剂流量的精确控制。

特点和优势1.高精度：三花电子膨胀阀采用先进的传感器和调节装置，能够实现对制冷剂流量的精确控制，保证制冷系统的稳定运行和高效性能。

2.高可靠性：三花电子膨胀阀采用优质材料和精密加工工艺，具有良好的耐腐蚀性和抗磨损性，能够长期稳定运行，减少系统故障和维修成本。

3.高响应速度：三花电子膨胀阀具有快速的响应速度，能够迅速调节制冷剂流量，适应多种工况要求，提高制冷系统的动态性能。

4.省能节电：三花电子膨胀阀能够根据实时需求精确调节制冷剂流量，避免制冷系统的过量制冷或不足制冷现象，提高系统能效，降低能耗。

5.易于安装和维护：三花电子膨胀阀结构简单、紧凑，安装方便，不需要额外的冷却装置，减少了安装和维护的人力和成本投入。

应用领域三花电子膨胀阀广泛应用于商用和家用制冷设备中，包括空调、冷柜、冷藏车等。

其高精度、高可靠性和高响应速度的特点使其能够适应不同的制冷需求，并且在能源节约和环境保护方面具有重要意义。

使用注意事项1.安装时应注意膨胀阀的方向和位置，避免与其他设备发生冲突。

2.在使用过程中，应定期检查膨胀阀的工作状态，确保其正常运行。

3.避免膨胀阀过度受热或过度冷却，以免影响其性能和寿命。

4.若出现膨胀阀无法正常调节制冷剂流量的情况，应及时联系售后服务进行维修。

总结三花电子膨胀阀是一种用于控制制冷循环中制冷剂流量的重要装置。

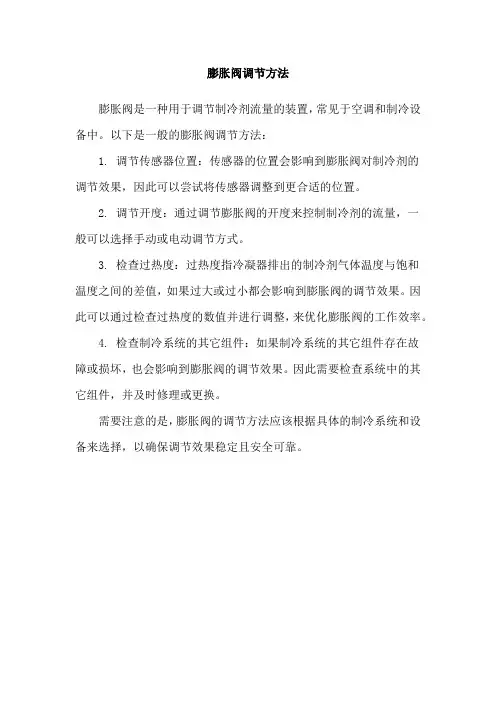

膨胀阀调节方法
膨胀阀是一种用于调节制冷剂流量的装置，常见于空调和制冷设备中。

以下是一般的膨胀阀调节方法：
1. 调节传感器位置：传感器的位置会影响到膨胀阀对制冷剂的
调节效果，因此可以尝试将传感器调整到更合适的位置。

2. 调节开度：通过调节膨胀阀的开度来控制制冷剂的流量，一
般可以选择手动或电动调节方式。

3. 检查过热度：过热度指冷凝器排出的制冷剂气体温度与饱和
温度之间的差值，如果过大或过小都会影响到膨胀阀的调节效果。

因此可以通过检查过热度的数值并进行调整，来优化膨胀阀的工作效率。

4. 检查制冷系统的其它组件：如果制冷系统的其它组件存在故
障或损坏，也会影响到膨胀阀的调节效果。

因此需要检查系统中的其它组件，并及时修理或更换。

需要注意的是，膨胀阀的调节方法应该根据具体的制冷系统和设备来选择，以确保调节效果稳定且安全可靠。

冷库电子膨胀阀的工作原理及应用工作原理冷库电子膨胀阀是一种用于调节冷媒流量的装置，其主要原理是通过改变膨胀阀的开度，控制冷媒的流量，以实现对冷库温度的调节。

电子膨胀阀由控制器、膨胀阀和传感器组成。

控制器通过接收传感器的反馈信号，计算出当前温度与设定温度之间的差值，然后输出相应的信号控制膨胀阀的开度。

膨胀阀中的传感器可以测量冷媒的温度和压力。

当冷媒温度超过设定值时，传感器会发送信号给控制器，控制器则会相应地增加膨胀阀的开度，增加冷媒的流量。

反之，当冷媒温度低于设定值时，控制器会减小膨胀阀的开度，减少冷媒的流量。

通过不断调节膨胀阀的开度，冷库电子膨胀阀可以实现精确的温度控制，保持冷库内的温度稳定。

应用冷库电子膨胀阀广泛应用于各种大型冷库和冷藏室中，其具有以下优点：1.精确控制温度：冷库电子膨胀阀通过调节冷媒流量，可以精确控制冷库内的温度，确保冷藏食品的质量和安全。

2.节能高效：相比传统的机械膨胀阀，电子膨胀阀具有更高的控制精度和响应速度，可以更快地调节冷媒流量，提高冷库的能效。

3.稳定性好：冷库电子膨胀阀通过传感器实时监测冷媒温度和压力，可以快速调整膨胀阀的开度，保持冷库内的温度稳定。

4.可远程监控：部分冷库电子膨胀阀具有远程监控功能，可以从任何地方对冷库的温度进行监控和控制，方便管理和操作。

5.适应性强：冷库电子膨胀阀适用于各种冷媒和冷库系统，可以灵活应对不同的应用场景和需求。

使用技巧在使用冷库电子膨胀阀时，我们需要注意以下几个方面：1.正确安装：冷库电子膨胀阀需要正确安装在冷库的冷凝器上，保证冷媒流经膨胀阀进行调节。

2.设置合理的温度范围：根据冷货的要求，合理设置冷库电子膨胀阀的温度范围，在设定温度范围内，膨胀阀能够精确控制温度。

3.定期检查和维护：定期检查膨胀阀的工作状态和传感器的准确性，及时清洁和更换损坏的部件。

4.合理使用：在使用过程中，避免频繁调节温度，以免影响膨胀阀的寿命和稳定性。

5.与其它设备配合使用：冷库电子膨胀阀通常需要与其它冷库设备，如压缩机、冷凝器等配合使用，确保整个系统的正常运行。

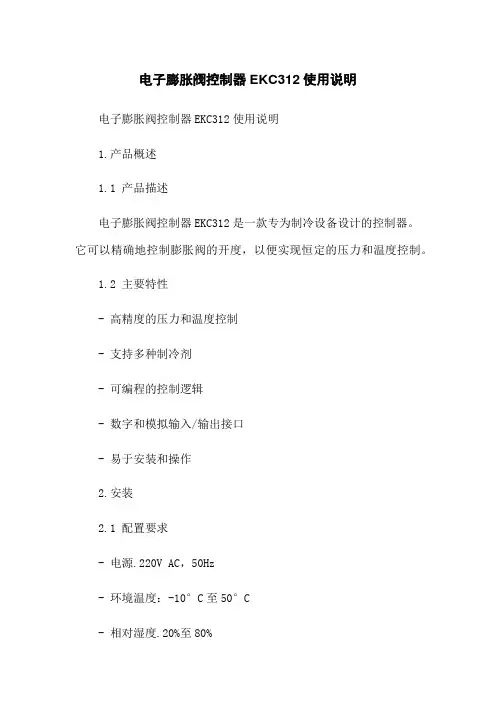

电子膨胀阀控制器EKC312使用说明电子膨胀阀控制器EKC312使用说明1.产品概述1.1 产品描述电子膨胀阀控制器EKC312是一款专为制冷设备设计的控制器。

它可以精确地控制膨胀阀的开度，以便实现恒定的压力和温度控制。

1.2 主要特性- 高精度的压力和温度控制- 支持多种制冷剂- 可编程的控制逻辑- 数字和模拟输入/输出接口- 易于安装和操作2.安装2.1 配置要求- 电源.220V AC，50Hz- 环境温度：-10°C至50°C- 相对湿度.20%至80%- 安装位置：确保设备安装在通风良好、无灰尘和湿度较低的区域2.2 连接电路- 将电源线连接到控制器的电源接口- 将膨胀阀和传感器连接到相应的接口- 执行必要的接地连接- 检查所有连接确保正确性3.控制器设置3.1 基本设置- 打开控制器，进入主菜单- 使用方向键选择“基本设置”选项并按确定键- 在基本设置菜单中，您可以配置时钟、语言、温度单位等参数3.2 温度控制- 在主菜单中，选择“温度控制”选项- 根据您的要求，选择恒温模式或恒温差模式- 设置所需的目标温度或温差3.3 压力控制- 在主菜单中，选择“压力控制”选项- 根据您的要求，选择恒压力模式或压差模式- 设置所需的目标压力或压差4.运行和诊断4.1 运行模式- 控制器提供自动和手动两种运行模式- 在主菜单中，选择“运行模式”选项- 选择自动或手动模式并按确定键确认选择4.2 报警和故障排除- 如遇到报警或故障情况，控制器将显示相应的错误代码- 在主菜单中选择“故障排除”选项，查看错误代码和解决办法5.附件本文档附带以下附件：- 安装图纸- 电路图6.法律名词及注释6.1 制冷剂：指用于制冷或低温设备中的化学物质，能够在压缩机、膨胀阀等设备的作用下实现制冷效果。

6.2 膨胀阀：一种用于控制制冷剂流量的装置，通过调整膨胀阀的开度来控制制冷剂的流量，从而实现制冷系统的温度和压力控制。

电子澎胀阀的工作原理
电子膨胀阀（Electronic Expansion Valve，EXV）是一种利用
电子控制的可调节节流装置，用于汽车空调、冷冻设备和空调系统等。

其主要工作原理如下：
1. 传感器监测：电子膨胀阀内部搭载传感器，通过感知系统中的压力、温度和流量等参数，实时监测制冷系统的工作状态。

2. 控制信号：传感器通过数据采集将监测到的参数发送给控制器（逻辑控制单元），控制器根据监测数据进行计算和分析，并生成相应的控制信号。

3. 电磁激励：控制信号经过控制器后，传送至电磁阀或驱动电机。

电磁阀或驱动电机根据控制信号的大小来调节打开或关闭，控制节流阀的开度。

4. 调节节流：当电磁阀或驱动电机开启时，节流阀会打开，从而增大节流区域，使制冷剂通过节流阀的流量增加。

反之，当电磁阀或驱动电机关闭时，节流阀会关闭，节流区域减小，从而减少制冷剂的流量。

5. 温度控制：通过调节电子膨胀阀的开度，可以控制制冷剂在蒸发器内的流量，达到控制蒸发器出口温度的目的。

通过不断的调节，可以实现精确的温度控制和稳定的制冷效果。

总结起来，电子膨胀阀通过传感器感知制冷系统的参数，并通过控制信号调节电磁阀或驱动电机的开度，从而控制节流阀的
开合程度，实现对制冷剂流量的精确控制，提高制冷系统的效能和稳定性。

膨胀阀的结构和工作原理1热力膨胀阀的作用：热力膨胀阀安装在蒸发器入口，常称为膨胀阀，主要作用有两个：1）节流做用：高温高压的液态制冷剂经过膨胀阀的节流孔节流后，成为低温低压的雾状的液压制冷剂，为制冷剂的蒸发创造条件；2）控制制冷剂的流量：进入蒸发器的液态制冷剂，经过蒸发器后，制冷剂由液态蒸发为气态，吸收热量，降低车内的温度。

膨胀阀控制制冷剂的流量，保证蒸发器的出口完全为气态制冷剂，若流量过大，出口含有液态制冷剂，可能进入压缩机产生液击；若制冷剂流量过小，提前蒸发完毕，造成制冷不足；2热力膨胀阀的种类：热力膨胀阀按照平衡方式不同，分内平衡式和外平衡式；外平衡式热力膨胀阀分F型和H型两种结构型式。

1）内平衡式膨胀阀结构和工作原理：内平衡式F型热力膨胀阀结构图内平衡式F型热力膨胀阀结构图。

感温包内充注制冷剂，放置在蒸发器出口管道上，感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂温度，膜片下面感受到的是蒸发器入口压力。

如果空调负荷增加，液压制冷剂在蒸发器提前蒸发完毕，则蒸发器出口制冷剂温度将升高，膜片上压力增大，推动阀杆使膨胀阀开度增大，进入到蒸发器中的制冷剂流量增加，制冷量增大；如果空调负荷减小，则蒸发器出口制冷剂温度减小，以同样的作用原理使得阀开度减小，从而控制制冷剂的流量。

2）外平衡式膨胀阀结构和工作原理：膜片下面感受到的是蒸发器出口压力。

外平衡式膨胀阀与内平衡式膨胀阀原理基本相同，区别是：内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。

3）H型膨胀阀H型热力膨胀阀有四个接口与制冷系统连接，其中两个接口与普通热力膨胀阀相同，一个连接储液干燥器，一个连接蒸发器进口；另外两个接口，一个连接蒸发器出口，一个连接压缩机进口。

感温包直接处在蒸发器出口的制冷剂气流中。

该膨胀阀由于取消了F型热力膨胀阀中的感温包、毛细管和外平衡接管，提高了调节灵敏度，结构紧凑，抗振可靠。

3）、电子膨胀阀的性能参数说明
采用华鹭品牌电子膨胀阀，数码技术控制方式来控制工质达到最佳的流速效果，从而提高COP值。

电子膨胀阀可以灵活根据水箱与空气的温度来调节工质的流速流量，可以使系统在最佳的状态下运行，达到更节能的效果。

热泵产品在环境是为在-5℃--40℃下运行时，如果使用毛细管（单一无变化的节流控制）、热力膨胀阀（只有窄区间的节流控制）当遇到高温干燥天气时，机组就会出现经常性高压保护导致故障状态；甚至烧坏压缩机。

遇到低温潮湿天气时，机组就会出现除霜不干净。

而电子膨胀阀有0-500刻度的一个极大区间来对热泵系统进行有序的节流调节，使系统保持在稳定的状况下运行，大大减小故障率，同时使热泵能效比值达到最佳的状态。

膨胀阀工作原理
膨胀阀是一种常用于制冷系统中的控制装置，它的主要作用是控制制冷剂在蒸
发器中的流量，从而实现对制冷系统的调节。

膨胀阀的工作原理是基于热力学和流体力学的基本原理，下面我们将详细介绍膨胀阀的工作原理。

首先，膨胀阀的工作原理与压力温度特性有关。

在制冷系统中，蒸发器内的制
冷剂是通过蒸发来吸收热量的，当蒸发器内的制冷剂蒸发时，其压力和温度会发生变化。

膨胀阀通过对制冷剂的蒸发压力进行控制，从而实现对制冷系统的调节。

其次，膨胀阀的工作原理与节流作用有关。

膨胀阀内部通常设置有节流装置，
当制冷剂通过膨胀阀时，节流装置会限制制冷剂的流量，从而使制冷剂在蒸发器中得以蒸发，吸收热量，实现制冷效果。

另外，膨胀阀的工作原理还与调节装置有关。

膨胀阀通常配有调节装置，可以
根据系统的工作状态和负荷需求来调节膨胀阀的开度，从而实现对制冷系统的精确控制。

总的来说，膨胀阀的工作原理是基于对制冷剂压力温度特性的控制，通过节流
装置和调节装置的作用，实现对制冷系统流量的调节，从而保证系统的正常运行和高效工作。

在实际应用中，膨胀阀的工作原理对于制冷系统的稳定运行和能效表现起着至
关重要的作用。

因此，对膨胀阀的工作原理有深入的理解和掌握，对于制冷系统的设计、安装和维护都具有重要意义。

总之，膨胀阀作为制冷系统中的重要控制装置，其工作原理是基于对制冷剂压
力温度特性的控制，通过节流装置和调节装置的作用，实现对制冷系统流量的调节。

深入理解和掌握膨胀阀的工作原理，对于保证制冷系统的正常运行和高效工作具有重要意义。

第一部分中央空调基础知识第一章轻型商用空调基础一、空调器的概念对密闭空间、房间或区域里空气的温度、湿度、洁净度及空气流动速度（简称“空气四度”）等参数进行调节和控制等处理，以满足一定要求的装置，称为房间空气调节器；包括制冷系统、通风系统、电气控制三部分。

二、空调器基本的运行模式1、制冷（降低气温）通过从室内高温空气中吸收热量并向室外放热，使得室内环境温度下降到所要求的温度，以达到凉爽舒适的目的的手段。

2、制热（热泵——升高气温）通过从室外低温空气中吸收热量并向室内放热，使得室内环境温度上升到你所要求的温度，以达到暖和舒适的目的的手段。

3、送风（改变风速）强制使室内空气得到循环流动，相当于风扇作用。

4、加湿、除湿、换气等。

三、空调器的结构概述空调四大部件：压缩机、蒸发器、冷凝器、毛细管。

1、压缩机作用:通过压缩机的运转来实现制冷剂在系统中的流动和循环。

分类：房间空调器使用全封闭压缩机，包括旋转式、涡旋式，旋转式分为单转子、双转子，目前常用的为双转子压缩机，是普及型。

因涡旋式压缩机成本较高，部分品牌和产品有所应用。

（1）双转子压缩机：压缩机包含定子和转子。

双转子压缩机是在对称方向上采用两个转子，具有两个压缩室。

在压缩机压缩过程中，转子对称运转，抵消了偏心的影响，使运转更平稳，进一步的减轻了噪音。

由于两个转子同时工作，使运转效率更高。

（2）涡旋压缩机：工作原理：涡旋压缩机采用“涡旋增压”技术，通过在涡旋盘上增加一个第二吸气口，对蒸汽进行再次压缩，瞬间提升气缸的压力和蒸汽量，不但提高空调的输出压力盒能量，而且在低温环境下的制热能力大大提升。

因此，具有涡旋压缩机的空调一般可以在超低温环境下启动。

艾默生压缩机制造行业的顶尖品牌，其中谷轮是其下属品牌。

2、热交换器及配管作用：是制冷剂和空气进行热量交换的介质。

制冷剂与空气之间的热量传递是通过热交换器的管壁和翅片来进行的。

分类：分为室内侧热交换器（通常称作“蒸发器”、低压部件）和室外侧热交换器（通常称作“冷凝器”、高压部件）；配管分为气管和液管。

电子膨胀阀如何选型
电子膨胀阀原理
电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。

电子膨胀阀由控制器、执行器和传感器三部分构成，通常所说的电子膨胀阀大多仅指执行器，即可控驱动装置和阀体，实际上仅有这一部分是无法完成控制功能的。

电子膨胀阀控制器的核心硬件为单片机，如控制器同时要完成压缩机及风机的变频等控制功能，一般采用多机级连的形式。

电子膨胀阀的传感器通常采用热电偶或热电阻。

电子膨胀阀的控制过程为调节进入蒸发器的制冷剂流量，控制目标过热度，从而保证系统经济稳定运行。

它作为电子控制元件，最大特点就是流量调节的及时性，其响应压缩机排量改变是及时的，因此它具有精度高，动作快速、准确、节能效果明显等优点，并能够与其它智能控制方法相结合，在制冷系统中的运用，以实现系统的优化控制。

电子膨胀阀快速选型表
注：表格中制冷标称值为阀件开启度100%时的制冷量，建议以80%左右的制冷量进行选型匹配。

采用电子膨胀阀的控制说明1、停机状态，电子膨胀阀最小开度50度；2、驱动器适用于下列电子膨胀阀全开脉冲：480最大脉冲开度：520额定电压：DC12+/-10%最大驱动电流：0.375A/相励磁方式：1-2相励磁，四相八拍接插件：XH-5，XH-6励磁速度：31.3pps3注：a)制冷节流后温度传感器位置为板换入口；b)制热节流后温度传感器位置默认为分流头前；如果位置在盘管弯管上，则过热度修正值为0；c)制冷回气过热度Tssuph=Ts-(Te-Tss)；制热回气过热度Tssuph=Ts-(Tc-Tss) ；4、电子膨胀阀初始化当模块得电时，阀门首先初始化到零点，480脉冲的电子膨胀阀阀闭阀520个脉冲。

然后根据模块选择的运行模式开启对应电子膨胀阀相应的初始开度（可设定）。

初始化完毕之后才能开启压缩机。

5、电子膨胀阀自动控制热泵机组当压缩机开启之后，首先保持当前开度120秒（可设）保持不变。

然后根据系统的吸气过热度进行调节。

调节过程中，阀门的位置最小开度为50度(可设)，最大为阀门的最大开度。

制冷时膨胀阀控制表1注：(1)Tss为回气过热度设定值，可调（0-10）；(2)Ts为实时计算过热度，计算公式：回气温度-蒸发温度；(3)Te(蒸发温度)=Tee（节流后温度）-Ds，修正值见过热度度修正值；（适用于没有压力传感器机型）(4)脉冲调整1（1-20可调）度/周期（默认90）（10-120s可调），1度为2步；(5)电子膨胀阀调整速度调整因子，见表1；(6)EEV调节间隔时间10-120可调；(7)当Te≥10℃时，EEV不再根据过热度开大；(8)当排气温度≥〖开度只增排气（温度点）〗（默认110，60-120可调）, 则膨胀阀不再关小；(9)在正常运行过程中，膨胀阀最小开度不小于50度（并联单压缩机），80度（并联双压缩机或非并联机组）；制热膨胀阀控制表2注：1.Ts为回气过热度设定值，可调（0-10）；2. Tsup为实时计算过热度，计算公式：回气温度-蒸发温度；3.蒸发温度为板换入口温度修正值，修正值见蒸发温度修正表；（适用于没有压力传感器机型）4.脉冲调整1（1-20可调）度/周期（默认90）（10-120s可调），1度为2步；5.电子膨胀阀调整速度调整因子，见表1；6.EEV调节间隔时间10-120可调；7.当Te≥10℃时，EEV不再根据过热度开大；8.当排气温度≥〖开度只增排气（温度点）〗（默认95，70-120可调）, 则膨胀阀不再关小；9.在正常运行过程中，膨胀阀最小开度不小于50度（单压缩机），80度（双压缩机或非并联单压缩机）；6、除霜中电子膨胀阀控制当系统进入除霜状态，压缩机关闭后，电子膨胀阀把位置开启到480（可设），除霜过程中保持按自动控制。

电子膨胀阀的作用是什么_电子膨胀阀安装方法 电子膨胀阀的控制原理电子膨胀阀的形式有多种，但都需要电子信号来控制，为在制冷循环中实施计算机控制提供了可能。同时因系统、控制方法不同，每种形式的电子膨胀阀都具有其独特的优势。由于步进电机驱动的电子膨胀阀更适于用计算机控制，并具有良好的稳定性，而被更多的制冷系统所采用。 电子膨胀阀的控制原理优势优势一：因家用空调在制热工况下室外蒸发器常常会结霜，而传统的化霜是将四通阀换向，采用逆循环除霜，除霜时间约为11分钟，且室内温度波动较大。 优势二：采用电子膨胀阀来控制压缩机排气温度，可以防止因排气温度的升高对系统性能产生的不利影响，同时可省去专设的安全保护器，节约成本，提高工作效率。 优势三：电子膨胀阀在除霜期间阀口置全开的位置，并配以室内风机开关占空比为0.5，室外风机全关控制，除霜时室内温度波动小，除霜时间减少到以前的一半，且室内换热器的送风温度也不会降得太多，从而节约了除霜能耗并提高了室内的舒适度。 优势四：制冷系统中采用电子膨胀阀，开机前，将膨胀阀全开，这样在开机后，既可实现压缩机的轻载启动，又减少了压缩机启、停造成的热损失，可节省约6%的电费；停机时，将膨胀阀全关，防止冷凝器的高温液体流入蒸发器，造成再次启动时的能量损失。

中央空调电子膨胀阀的作用电子膨胀阀利用被调节参数产生的电信号，控制施加于膨胀阀上的电压或电流，进而达到调节供液量的目的。无级变容量制冷系统制冷供液量调节范围宽，要求调节反应快，传统的节流装置（如热力膨胀阀）难以良好胜任，而电子膨胀阀可以很好地满足要求。 1、调节流量 中央空调电子膨胀阀有什么作用？中央空调电子膨胀阀通过感温包感受蒸发器出口处制冷剂过热度的变化来控制阀门的开度，从而调节进入蒸发器的制冷剂流量，使其铜管里面的冷媒流量与蒸发器的热负荷相匹配。当蒸发器热负荷增加时，中央空调电子膨胀阀的开

电子膨胀阀1 命名规则设计顺序号,用阿拉伯数字表示:01, 02, 03…适用制冷剂代号, A :表示 R22,可省略; B :表示 R407C ;C :表示 R410A阀口径,用阿拉伯数表示O :O 系列电子膨胀阀基本代号2.2 O系列电子膨胀阀简介2.2.1 功能:主要用于变频空调系统中 , 实现制冷剂流量的自动调节, 从而使空调系统始终保持在最佳的工况下运行, 达到快速制冷、温度精确控制、省电等目的,还可用于其它空调。

该阀具有可逆性 , 能实现制冷 , 制热状态下流量的自动控制;2.2.2 组成:主要由阀体和线圈组成,由空调系统的电子控制器控制电子膨胀阀中步进电机转子的旋转 , 转子上的齿轮带动齿轮减速器, 并通过螺纹副的轴向传动及波纹管传递, 带动阀针作轴向移动 , 改变阀口开启程度, 从而自动调节制冷剂流量;2.2.3 主要特点:低噪音,高精度,高寿命。

2.3 外观图2.4 基本参数规格型号通径 mm 名义容量 (U.S.R.T 全开脉冲最大动作压差阀口泄露最高使用压力线圈温升噪音寿命DPF (O 5.28(1.5 DPF (O 8.8(2.5 DPF (O DPF (O DPF (O DPF (O DPF (O DPF (O 35.5(10.02000 2.26MPa(R22(R407C 3.43MPa(R410A≤600mL/min(阀口径≤Φ2.4≤1000mL/min (阀口径>Φ2.4≤60K ≤ 45dB(A(300mm5万次2.5 工作条件2.5.1 适用制冷剂:R22、 R407C 、 R410A ; 2.5.2 介质温度:-30℃~+70℃ (通电率50%以下 ; 2.5.3 环境温度:-30℃~+60℃ (通电率 50%以下 ; 2.5.4 相对湿度:95%以下;2.5.5 额定电压:DC12V ,矩形波;2.5.6 电压变化:额定电压的 90%~110%范围以内; 2.5.7 驱动方式:4相步进电机驱动; 2.5.8 励磁方式:2-2相励磁;2.5.9 励磁速度:100PPS~250PPS(开阀励磁速度≤闭阀励磁速度 ; 2.5.10冷媒流动方向:正反皆可;2.5.11安装方式:阀体中轴线垂直水平面±15°。

电子膨胀阀在制冷系统中如何实现调节和控制电子膨胀阀在空调系统中应用时，能自动调节制冷剂流量，确保空调系统能够始终维持最佳运行工况，可加快制冷速度、精确控制温度，并实现节能。

一、电子膨胀阀在制冷系统中的作用在制冷系统中，电子膨胀阀在控制器内部算法的运用下，结合执行器动作即可实现系统工作参数的采集与控制。

电子膨胀阀负责计算传感器参数，控制则交由控制器负责，因此反应与速度相当显著，仅需几秒就能完成全闭与全开的过程[1]。

采集分为两种：（1）压力型将回气温度与压力作为采集对象，在驱动器内部计算下能将饱和蒸发温度获取，从而完成回气过热度的计算。

（2）温度型主要是对膨胀阀后温度与回气温度采集，从而完成过热度的计算。

驱动器以过热度大小为根据，能对膨胀阀开度实现控制。

二、电子膨胀阀的控制方法1、温度式控制方法系统过热度大致参照两温度的差，同时将其作为电子膨胀阀的控制参数；制冷过热度为ts-te，表示室内蒸发器中央温度对比吸气温度时两者之间相差的数值；制热过热度ts-tc，表示室外冷凝器中央温度对比吸气温度时两者之间相差的数值。

2、压力式控制方法过热度ts-tps中，通过计算获取的数值是控制电子膨胀阀时使用的主要参数，式中的tps代表制冷剂饱和温度，是与吸气压力ps相对应数值，也可以认为过热度是吸入温度与饱和温度之间相差的数值。

3、两种方法对比前一种控制方式安装简便，由于未涉及压力转化到饱和温度的过程，因此能更快的响应。

但是该方法中，过热度与系统实际过热度有一定差异的缘故，难免会有误差存在；后一种控制方式中，计算得到的过热度基本符合实际过热度，然而在回路中有必要进行压力传感器的追加，且程序控制中饱和温度AD转换变的追加也是必不可少的，此时会支出更多成本。

在对两种方法妥当性进行研究时，维持额定制冷条件，记录膨胀阀各个开度时的过热度。

当膨胀阀开度变更，且过热度变化时，两种方法计算获取的过度热之间之间存在大约3 ℃的差值。

膨胀阀原理膨胀阀是一种用于控制制冷系统中制冷剂流量的重要装置。

它通过压缩制冷剂，使制冷剂在阀门中扩张，从而实现流量的调节。

在本篇文章中，将详细介绍膨胀阀的原理、分类、应用以及维护保养等内容。

膨胀阀的工作原理基于热力学的基本原理和制冷剂的物理性质。

当液体制冷剂进入膨胀阀，由于阀门的限制，其压力将下降，同时温度也会降低。

根据气体的理想气体状态方程，制冷剂的压力与温度具有一定的相关性，即温度越低，制冷剂的压力也会随之降低。

当制冷剂经过膨胀阀后，它的温度会降低到比冷凝器中更低的温度，这样就可以吸收更多的热量，使制冷过程更加有效。

膨胀阀还具有流量控制的功能。

具体来说，它可以通过限制制冷剂的流动来调节制冷系统的制冷量。

当膨胀阀的阀门打开时，制冷剂可以自由流动，从而使制冷量增加；当阀门关闭时，制冷剂流量减少，使制冷量降低。

通过控制膨胀阀的开度，可以实现对制冷系统的制冷量的精确控制，以确保系统的高效运行和稳定性。

二、膨胀阀分类1. 塞式膨胀阀塞式膨胀阀是一种由塞与座组成的控制装置，主要用于小型制冷设备和空调设备。

它的内部结构简单，成本较低，但是在大流量和高压差条件下，会出现气动不稳定的问题。

浮球式膨胀阀使用浮球来控制阀门的开度，因此具有良好的稳定性和精密度，适用于高流量和高压差的场合。

它的价格较高，维护保养也比较困难。

梳齿式膨胀阀是一种采用滑动阀门和梳齿组成的控制装置，具有高精度和较好的稳定性。

它广泛应用于大型制冷设备和工业制冷设备中。

热力灵敏式膨胀阀是一种能够根据温度变化自动调节阀门开度的膨胀阀。

它的作用是通过介质的温度变化来控制阀门的开度，从而实现可靠的流量控制。

由于具有很好的自动调节性能，因此广泛应用于工业冷水机组、大型中央空调等大型制冷设备中。

三、膨胀阀的应用膨胀阀是制冷系统中必不可少的装置之一。

它可以在低温下控制制冷剂的流量、减少制冷系统的蒸发温度和压力，使系统能够高效运行。

膨胀阀广泛应用于工业制冷、商业制冷、家用制冷、交通工具制冷等领域中。
