中职——机械制图课件第五章第六章
第五章轴测投影学习要点：主要学习绘制轴测图的基本方法，对发展空间思维和想象能力会有很大的促进。案例导入：将物体连同其
参考直角坐标系一起，沿不平行于任一坐标平面的方向，用平行投影法将其投影在单一投影面上所得到的图形，称为轴测投影图，简称为抽测图（如
图5-1）。1．轴间角在4-1中，轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角。2．轴向伸
图缩系数轴测轴上的单位长度与相应直角坐标轴上的单位长度的比值轴向伸图缩系数。在空间三坐标轴上，分别取长度OA、OB、OC,它
们的轴测投影长度为O1A1、O1B1、O1C1，令p=,q=,r=,则p、q、r分别称为OX
、OY、OZ轴的轴向伸缩系数。轴测投影按如前所述，分为正轴测投影和斜轴测投影。每类再根据轴向伸缩系数的不同又分为三种：正（或
斜）等轴测图p1=q1=r1正（或斜）二轴测图p1=r1≠q1正（或斜）三轴测图p1≠r1≠q1在轴测投影中，工
程上应用最广泛的是正等测和斜二测。如图5-2为长度均为a的正方体的两种轴测图。在轴测投影中，工程上应用最广泛的是正等测和斜二测。
如图5-2为长度均为a的正方体的两种轴测图。轴测投影的基本性质1．物体上相互平行的线段的轴测投影仍相互平行；2．物体上平行于
坐标轴的直线段的轴测投影仍与相应的轴测轴平行；3．物体上两平行线段或同一直线上的两线段长度之比，其轴测投影保持不变。正等测的
三个轴间角相等，如图5-3∠X1O1Y1=∠Y1O1Z1=∠X1O1Z1=120°正等测的轴向伸缩系数也相等p1=q1
=r1=0.82为了作图方便，一般采用简化轴向伸缩系数，p=q=r，即凡平行于各坐标轴的尺寸都按原尺寸作图。形体的直观形象没有影
响。轴间角：∠X1O1Y1=∠Y1O1Z1=∠X1O1Z1=120°轴向变形系数：p=q=r=0.82简化轴向变形系数:
p=q=r=11.平面立体正等轴测图的画法（1）在视图上建立坐标系；（2）画出正等测轴测轴；（3）按坐标关系画出物体

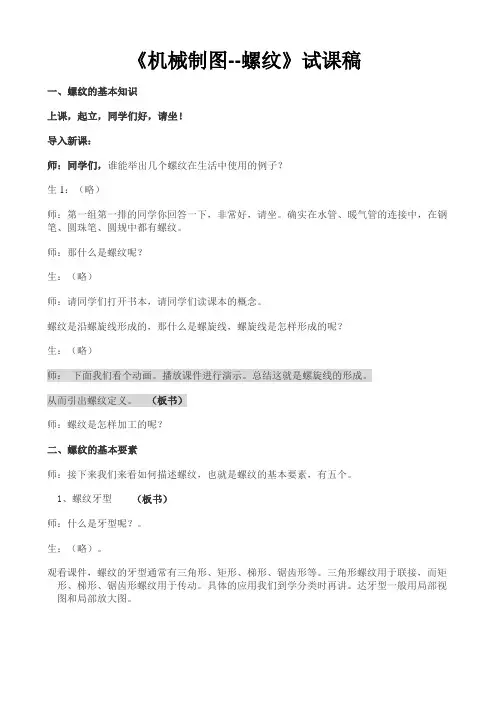

《机械制图--螺纹》试课稿
一、螺纹的基本知识
上课，起立，同学们好，请坐！
导入新课：
师：同学们，谁能举出几个螺纹在生活中使用的例子？
生1：（略）
师：第一组第一排的同学你回答一下，非常好，请坐。确实在水管、暖气管的连接中，在钢笔、圆珠笔、圆规中都有螺纹。
师：那什么是螺纹呢？
生：（略）
师：请同学们打开书本，请同学们读课本的概念。
螺纹是沿螺旋线形成的，那什么是螺旋线，螺旋线是怎样形成的呢？
生：（略）
师： 下面我们看个动画。播放课件进行演示。总结这就是螺旋线的形成。
从而引出螺纹定义。 （板书）
师：螺纹是怎样加工的呢？
二、螺纹的基本要素
师：接下来我们来看如何描述螺纹，也就是螺纹的基本要素，有五个。
1、螺纹牙型 （板书）
师：什么是牙型呢？。
生；（略）。
观看课件，螺纹的牙型通常有三角形、矩形、梯形、锯齿形等。三角形螺纹用于联接，而矩形、梯形、锯齿形螺纹用于传动。具体的应用我们到学分类时再讲。达牙型一般用局部视图和局部放大图。
师：下面我们看螺纹的第二个基本要素。
2、螺纹的直径 （1）大径d或D
（2）小径d1或D1
（3）中径d2或D2
师：下课后，我要买个8个的螺丝钉，那8指的是那个直径呢？
生：大径。
师：对，进而引出：
（4）公称直径 指螺纹大径的基本尺寸 （板书）
让学生通过钢笔杆上的螺纹加深对螺纹直径的认识。
师： 下面我们看螺纹的第三个基本要素。
3、线数n （1）单线螺纹 （2）多线螺纹 （板书、讲解）
师： 同学们，谁能举出生活中单线和多线螺纹的应用？
生1：电视机架上联接螺栓是单线螺纹。
生2；水杯盖上螺纹是多线螺纹。
师： 对，下面我们看螺纹的第四和第五个基本要素。
机械制图电子教案公开课一等奖市赛课获奖课件
一、教学内容
本节课选自《机械制图》教材第三章第一节，详细内容包括：制图的基本知识，如图纸幅面、比例、字体、图线等；投影原理，着重讲解三视图的形成及其投影规律；以及简单零件的绘制方法。
二、教学目标
1. 掌握制图的基本知识，能够正确使用图纸幅面、比例、字体、图线等；
2. 理解并运用投影原理，学会三视图的形成及其投影规律；
3. 能够运用所学知识绘制简单零件图。
三、教学难点与重点
教学难点：三视图的形成及其投影规律，简单零件图的绘制方法。
教学重点：制图基本知识，投影原理在实际绘图中的应用。
四、教具与学具准备
1. 教具：PPT课件、黑板、投影仪、模型等；
2. 学具：制图板、丁字尺、三角板、圆规、铅笔等。
五、教学过程
1. 导入：通过展示一组实际应用的机械零件图，引发学生对制图学习的兴趣。
2. 知识讲解：
a. 讲解制图的基本知识，如图纸幅面、比例、字体、图线等； b. 讲解投影原理，着重分析三视图的形成及其投影规律；
c. 通过实例演示，讲解简单零件图的绘制方法。
3. 实践操作：
a. 学生跟随老师一起绘制三视图；
b. 学生独立绘制简单零件图，老师进行指导。
4. 例题讲解：讲解典型例题，巩固所学知识。
5. 随堂练习：布置相关练习题，检验学生学习效果。
六、板书设计
1. 制图基本知识；
2. 投影原理；
3. 三视图的形成及其投影规律；
4. 简单零件图的绘制方法；
5. 典型例题及解题思路。
七、作业设计
1. 作业题目：
a. 根据所给零件图，绘制其三视图；
b. 根据所给零件图，绘制其正等轴测图。
2. 答案：见附件。
八、课后反思及拓展延伸
1. 反思：本节课通过实践情景引入、例题讲解、随堂练习等方式，使学生掌握了制图的基本知识和投影原理，能够绘制简单零件图。但在教学过程中，要注意关注学生的学习情况，及时调整教学节奏和难度。 2. 拓展延伸：引导学生了解其他制图方法，如三维建模、CAD等，拓宽知识面，为后续学习打下基础。
《机械制图教案》课件
一、教学目标：
1. 让学生了解机械制图的基本知识，掌握机械制图的基本方法和技巧。
2. 培养学生空间想象能力和图形表达能力，提高学生的绘图和阅读机械图纸的能力。
3. 使学生熟悉国家机械制图的标准规定，为后续专业课程的学习打下基础。
二、教学内容：
1. 机械制图的基本知识
机械制图的概念、作用和任务
机械制图的国家标准
机械制图的基本规定
2. 几何作图
点、线、面的投影
基本几何作图方法
斜度和角度的标注
三、教学重点与难点：
1. 教学重点：
机械制图的基本知识
几何作图的方法和技巧
2. 教学难点：
空间想象能力的培养
复杂图形的绘制和阅读 四、教学方法与手段：
1. 教学方法：
讲授法：讲解机械制图的基本知识和作图方法
演示法：展示实例和示范作图过程
练习法：学生动手练习，巩固所学知识
2. 教学手段：
投影仪：展示作图实例和示范
绘图板、丁字尺、三角板等工具：辅助教学
五、教学进程：
1. 课时安排：
总计45分钟
2. 教学过程：
导入新课（5分钟）：简要介绍机械制图的概念和作用
讲解基本知识（10分钟）：讲解机械制图的国家标准和基本规定
演示几何作图（10分钟）：展示实例和示范作图过程
学生动手练习（10分钟）：学生自主完成简单的几何作图练习
六、教学评价：
1. 课堂评价：通过学生在课堂上的参与度、提问回答和练习情况进行实时评价，了解学生对知识的掌握程度。
2. 作业评价：对学生的课后作业进行评价，检查学生对课堂所学知识的应用和理解。
3. 考试成绩：通过期末考试或考核，综合评价学生对整个课程的掌握情况。 七、教学资源：
1. 教材：选用权威、实用的机械制图教材，为学生提供系统、全面的学习资料。
2. 投影仪：用于展示作图实例和示范，方便学生直观地理解知识点。
3. 绘图工具：如绘图板、丁字尺、三角板等，供学生练习使用。
4. 网络资源：利用网络资源，为学生提供更多的学习资料和实践案例。
