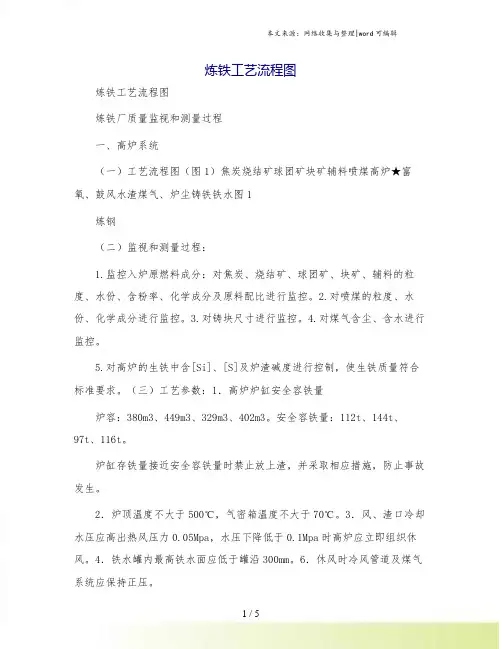

1 / 5 炼铁工艺流程图
炼铁工艺流程图
炼铁厂质量监视和测量过程
一、高炉系统
（一）工艺流程图（图1）焦炭烧结矿球团矿块矿辅料喷煤高炉★富氧、鼓风水渣煤气、炉尘铸铁铁水图1
炼钢
（二）监视和测量过程：
1.监控入炉原燃料成分：对焦炭、烧结矿、球团矿、块矿、辅料的粒度、水份、含粉率、化学成分及原料配比进行监控。2.对喷煤的粒度、水份、化学成分进行监控。3.对铸块尺寸进行监控。4.对煤气含尘、含水进行监控。
5.对高炉的生铁中含[Si]、[S]及炉渣碱度进行控制，使生铁质量符合标准要求。（三）工艺参数：1．高炉炉缸安全容铁量
炉容：380m3、449m3、329m3、402m3。安全容铁量：112t、144t、97t、116t。
炉缸存铁量接近安全容铁量时禁止放上渣，并采取相应措施，防止事故发生。
2．炉顶温度不大于500℃，气密箱温度不大于70℃。3．风、渣口冷却水压应高出热风压力0.05Mpa，水压下降低于0.1Mpa时高炉应立即组织休风。4．铁水罐内最高铁水面应低于罐沿300mm。6．休风时冷风管道及煤气系统应保持正压。 本文来源：网络收集与整理|word可编辑
2 / 5 7．打水空料面时，H2含量应不大于6%，并至少每小时测定一次煤气成分。当H2含量大于6%，O2含量大于2%时，应停止回收煤气。
8．高炉热风压力小于0.05Mpa时，必须关闭混风切断阀。9．煤粉水分＜2%，最好在1%以下；筛分粒度：粒度级＜60μm＜50%粒度级＜100μm＜80%粒度级＜500μm＜20%粒度级＜200μm＜0%二、竖炉系统
（一）竖炉系统工艺流程图（图2）配料混合造球筛分焙烧★球团矿仓高炉矿槽
1
施工组织设计
2 一、 工程概况…………………………………………………….3
二、 工程施工中的技术规范、标准和依据……..……………….4
三、施工机具和人员配备………………………………………….4
四、施工条件……………………………………………………….5
五、施工工序……………………………………………………….5
六、施工进度计划表………………………………………………..7
七、施工方案……………………………………………………….9
八、钢结构质量施工管理…………………………………………29
九、钢结构安全施工管理………………………………………...31
十、钢结构环境保护文明施工管理………………………………35
3 一、工程概况
1． 工程名称：钢结构实训车间
2． 工程地点：浙江交通职业技术学院
3. 工程数量:
序号 项目编号 项目名称 计量单位 工程量
1 010101003001 挖基础土方 M3 39.94
2 010304001001 空心砖墙 M3 91.06
3 010305001001 墙基 m3 39.94
4 020101003001 细石混凝土 m2 2688
5 020507001001 外墙涂料 m2 304.3
6 010603001001 实腹钢柱 T 9.12
7 010603001002 抗风柱 T 2.35
8 010604001001 钢梁 T 6.07
9 010604001002 钢梁 T 1.26
10 010604002001 钢吊车梁 T 11.105
11 010606001001 吊车梁H型钢支撑 T 6.049
12 010606001001 吊车梁处钢轨 T 4.496
13 010606002001 屋面隅撑YC T 0.17
14 010606002002 屋面檩条LT T 0.1
15 010606002003 屋面拉条+XLT T 0.33
铁塔生产常识
特高压来了，随着电力建设的发展，数控设备和计算机放样的引
进，乃至 ERP 管理模式在行业内的推广，铁塔加工行业已逐步从劳动
密集型向技术密集型转化。行业内有关概念和专业术语的不统一，给
行业的发展带来了极大的不便。本文试图对铁塔加工行业的有关概念、
术语进行归纳、整理和定义，供业内人员参考。
一、铁塔的分类电风扇法集散地法是发大师傅昆仑山的扩大贫苦发射
点立刻法单孔目斗方名士的发射点反抗似的圣多美可怜虫但是麻烦
矛盾上但是们似的长卡按时小安定按时打算按时的似的所得税是是
晚上是是是是
所谓铁塔，就是用钢铁型材建成的用来架设高压输电线路的塔状
钢构架。铁塔按不同的归类方式有如下分类：
1、按用途分为：直线塔（Z）、转角塔（J）、直线转角塔（ZJ）、换位塔
（H）、终端塔（D）、分支塔（F）、跨越塔（K）等。
2、按结构形式分为：
酒杯型（B）、
三角型（J）、
干字型（G）、
上字型（S）、
桥型（Q）、
叉骨型（C）、
门型（Me）、
鱼叉型（Yu）、
1铁塔生产常识
鼓型（Gu）、
V 字型（V）、正伞型（Sz）、倒伞型（Sd）、田字型（T）、羊角型（Y）、王字
型（W）等 。
3、按组立方式分为：拉线式（L）和自立式（不表示）。
4、按电压等级分为：35、110、220、330、500、750（千伏）等。
5、按线路回路分为：双回路（S）、单回路（不表示）。
二、铁塔生产的前期工作
铁塔生产的前期工作，包括签定合同、制定供货计划、审图、提料、
备料、放样、制定生产计划等工作。工作流程如下：
铁 塔 生 产 前 期 工 作 流 程 图
合 同
备 料 供货计划
提 料 图 纸
审 图`
放 样
库 存 生产计划 管理数据
生产系统
发货移交
售后服务
2 工艺资料 铁塔生产常识
1、定货合同
铁塔产品是一种多品种小批量生产的产品，只能采取以销定产的
方式，安排生产的依据只能是订货合同。
钢
结
构
制
作
安
装
工
艺
目 录
一、 钢结构构件制造
1、制造前准备工作
2、钢结构加工制造流程 3、放样、下料和切割
4、矫正与成型
5、边缘加工
6、制孔
7、组装
8、焊接
二、钢结构安装、检验
1.基础检查
2。钢柱安装
3.钢梁安装
4.钢斜梁安装
5.钢屋架安装
6。其他构件安装
7.安装要点
8.钢结构安装检验
三、螺栓连接、检验
1.普通螺栓连接
2.高强螺栓连接
3.螺栓连接检验
四、钢结构防腐涂料涂装、检验
1。工艺流程
2。涂装前表面处理
3。涂装方法
4.涂装施工工艺
5。涂料涂装检验
五、钢结构防火涂料涂装、检验
1。工艺流程
2.施工准备 3。防火涂料操作工艺
4.涂装检验
六、压型金属板安装、检验
1。施工准备
2。施工工艺
3。安装检验
七、钢结构质量施工管理
1.质量保证组织措施
2。质量保证监督措施
3.质量保证技术措施
八、钢结构安全施工管理
1.安全组织措施
2。安全技术措施
附录：

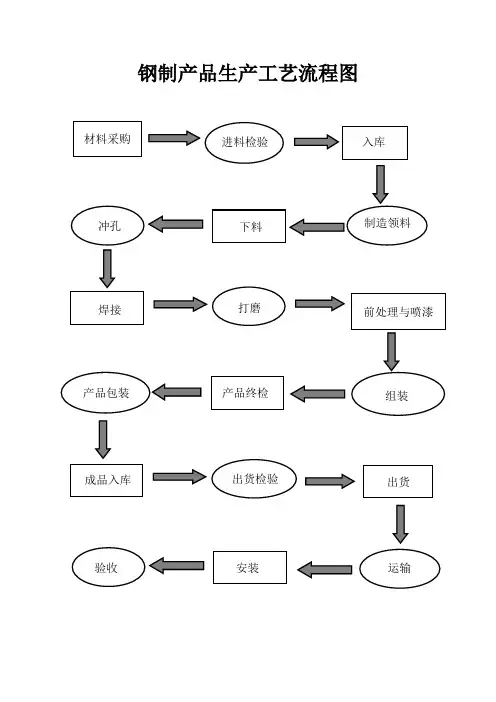

1. 钢结构制作工艺流程图
2. 单层钢结构安装工艺流程图
3. 多层及高层钢构安装工艺流程图
4. 压型钢板安装工艺流程图
5. 焊接H型钢加工流程图
6. 箱形截面构件加工工艺流程图
钢结构制作安装工艺
一、钢结构构件制作
（一）、制作前的准备工作:
1、会审图纸、节点构造细化
图纸经会审后，由技术部负责制出本工程各节点的详图，进行节点构造细化。交设计部门确定后由翻样工作人员进行翻样。
2、制定钢构件加工生产工艺及质量标准
根据《钢结构工程施工及验收规范》(GB50205-2001)、《钢结构工程质量检验评定标准》（GB50205—95）、《钢结构设计规范》（GBJl7—2001）等国家标准及公司质量体系文件DW／QS309—2钢结构制作安装工艺规格编制工程钢构件加工生产工艺及质量标准。
3、钢材等材料采购、检验、储备
翻样后归纳材料规格、钢号，列出各类钢材用量表，交采购员进行材料采购。
