SY120SA 簡易操作說明書

V3.22

目錄

1.登入、登出程序、登入密碼變更‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 1

2.增加卡片操作流程‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 2

3.刪除卡片操作流程‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 2

4.修改卡片操作流程‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 3

5.系統輸入點功能設定‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 4

6.系統輸出點功能設定‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 4

7.群組與時段功能設定(卡片、卡片或密碼、卡片加密碼通行設定)‧‧‧‧Page 5

8.設定卡號加密碼開門方式‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 7

9.系統重設‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ Page 8

10.防盜系統功能設定 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 8

11.反脅迫功能設定 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 8

12.擴充功能設定 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ Page 9

13.系統通訊識別碼設定‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 9

14.SY120SA與其他SY120SA的接線圖 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 10

15.SY120SA與MD120EXT-1S的接線圖 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 10

16.SY120SA與SYRDK5的接線圖 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Page 11

**此版本為簡易版之說明書,若需要更詳盡的資料,請參閱附於光碟片中的完整說明手冊**

SY120SA SINGLE DOOR CONTROLLER

- 1 -1.登入、登出程序

1-1 系統登入

輸入FUN + ２ + EN ，此時OK燈號閃爍，等待密碼輸入。

輸入密碼 (預設密碼：1234 ) + EN，此時CALL鍵閃爍，表示登入成功。

範例：【登錄流程】

FUN + ２

+ EN + １

２

３

４

+ EN 。

1-2 系統登出

於設定流程結束後，重複輸入FUN + ２ + EN 即登出系統。

1-3 登入密碼變更

登入密碼預設有三組，初始值皆為1234，建議使用前三組密碼一併更改，避免無關人員 登入系統。密碼變更方式如下：

使用預設密碼(1234)登入後，輸入FUN + ４ １ + 【NNNN】+【NNNN】+ EN ，

(NNNN：新密碼，輸入第二次為確認動作。)

再輸入FUN + ２ + EN 登出系統後即完成第一組密碼設定。

第二組、第三組密碼依上述流程，

重複使用預設密碼1234登入後，修改3次即可修改三組密碼，修改後請以新密碼登入。

範例：【使用預設密碼登入】

FUN + ２ + EN + １

２ ３ ４ +

EN

【修改密碼為5678】

FUN + ４

１ + ５ ６ ７

８

+ ５

６

７

８

+ EN

【登出】

FUN + ２ + EN

SY120SA SINGLE DOOR CONTROLLER

- 2

-2.增加卡片操作流程【本功能需在登入狀態下操作】

2-1 增加單張卡片

輸入FUN + ３ １ + 【NNNN】+【G】+ EN後，感應單張卡片。

NNNN：指定增加卡片號碼，範圍自0001~2000。

G：指定卡片群組代碼，範圍自1~4。

範例：【增加一張編號0001的卡片，並設為群組１】

FUN + ３ １ + ０ ０ ０ １ + １ + EN ，感應一張未使用卡片。

2-2 增加多張卡片

輸入FUN + ３ ５ + 【NNNN】+【G】+ EN，逐一感應增加卡片。

NNNN：指定卡片號碼卡號，範圍自0001~2000。

G：指定卡片群組代碼，範圍自1~4。

範例：【增加編號從0002開始的五張卡片，並設為群組１】

FUN + ３ ５ + ０ ０ ０ ２ + １ + EN ，感應五張未使用卡片，

編號會自動從0002編到0006，群組皆設定為1。

3.刪除卡片操作流程【本功能需在登入狀態下操作】

3-1 刪除單張卡片

輸入FUN + ３ ２ + 【NNNN】+ EN。

NNNN：指定欲刪除卡片號碼，範圍自0001~2000。

範例：【刪除一張編號0001的卡片】

FUN + ３ ２ + ０ ０ ０ １ + EN。

3-2 刪除多張卡片

輸入FUN + ３ ６ + 【NNNN】+【EEEE】+ EN。

NNNN：指定刪除欲卡片之起始卡號，範圍自0001~2000。

EEEE：指定刪除欲卡片之結束卡號，範圍自0001~2000。

範例：【刪除編號0002~0006的卡片】

FUN + ３ ６ + ０ ０ ０ ２ + ０ ０ ０ ６ + EN。

SY120SA SINGLE DOOR CONTROLLER

- 3

-4.修改卡片操作流程【本功能需在登入狀態下操作】

4-1 修改單張卡片群組

輸入

FUN ＋

３

３ + 【NNNN】 + 【G】 +

EN

NNNN：指定欲修改卡片群組之卡號，範圍自0001~2000。

G：指定給卡片之新群組代碼，範圍自1~4。

範例：【將原本編號0001、群組1的卡片，改為群組2】

FUN ＋ ３ ３ + ０ ０ ０ １ + ２ + EN

4-2 修改單張卡片狀態

輸入FUN ＋ ３ ４ + 【NNNN】 + 【S】 + EN

NNNN：指定欲修改卡片狀態之卡號；範圍為0001～2000。

S：S = 1 設定卡片為可用；S = 0設定卡片為停用。

範例：【將編號0002的卡片停用】

FUN ＋ ３

４ + ０ ０ ０

２ + ０ + EN

【將編號0002的卡片重新啟用】

FUN ＋ ３

４ + ０ ０ ０

２ + １ + EN

4-3 修改多張卡片群組

輸入FUN + ３ ７ + 【NNNN】 + 【EEEE】 + 【G】 + EN 。

NNNN：指定欲修改卡片群組之起始卡號；範圍為0001～2000。

EEEE：指定欲修改卡片群組之結束卡號；範圍為0001～2000。

G：指定給卡片之新群組代碼；範圍為1～4。

範例：【將原本編號0003~0006、群組1的卡片，改為群組2】

FUN + ３ ７ + ０ ０ ０ ３ + ０ ０ ０ ６ + ２ + EN 。

4-4 修改多張卡片狀態

輸入FUN + ３ ８ +【NNNN】 + 【EEEE】 + 【S】 + EN。

NNNN：指定欲修改卡片狀態之起始卡號；範圍為0001～2000。

EEEE：指定欲修改卡片狀態之結束卡號；範圍為0001～2000。

S：S = 1 為設定卡片可用；S = 0 為設定卡片停用。

範例：【將編號0003~0006的卡片停用】

FUN + ３ ８ + ０ ０ ０ ３ + ０ ０ ０ ６ + ０ + EN。

SY120SA SINGLE DOOR CONTROLLER

- 4 -5.系統輸入點功能設定【本功能需在登入狀態下操作】

輸入

FUN +

６

１ + 【K】 + 【F

】 + 【J】 + EN 。

K：欲設定之輸入點編號，範圍為1～8。

K = 5 為SY120SA CALL鍵；K = 6為外接按鍵讀卡機CALL鍵；

K = 7 為擴充輸入點#1；K = 8為擴充輸入點#2。

F：輸入點用途代碼，請參照下面之輸入點用途代碼表。

J：若為0則設為常開NO（預設值），為1則設為常閉NC。

輸入點用途代碼表

代碼 用 途 備 註

0 不使用

1 門位偵測 (DI1預設)

2 開門按鈕 (DI2預設)

3 緊急開門按鈕 開啟門區送出警報，持續至解除為止

4 防盜器設定狀態偵測 偵測是否完成佈防

5 門鈴輸入 (CALL鍵預設)

6 緊急求救按鈕 送出警報，持續至解除為止

7 一區警報偵測 送出警報，持續至解除為止（佈防狀態）

8 二區警報偵測 送出警報，持續至解除為止（佈防狀態）

9 反破壞偵測 送出警報，持續至解除為止

6.系統輸出點功能設定【本功能需在登入狀態下操作】

輸入FUN + ７ １ + 【K】 + 【F】 + 【TTT】 + EN 。

K：欲設定之輸出點編號；

K = 1 為電鎖輸出點，

K = 2 為繼電器輸出點，

K = 3 為擴充繼電器輸出點，

K = 4 為預留輸出點。

F：輸出點用途代碼，請參照下面之輸出點用途代碼表。

TTT：輸出點動作時間設定，範圍為000～255，單位為秒；預設值電鎖輸出點為5秒，繼

電器輸出點為2秒。

合集下载

门禁(中控)操作手册

门禁(中控)操作手册

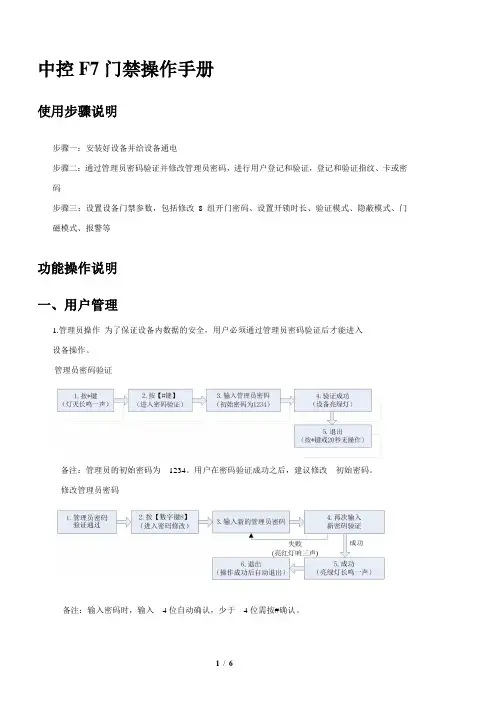

1 / 6 中控F7门禁操作手册

使用步骤说明

步骤一：安装好设备并给设备通电

步骤二：通过管理员密码验证并修改管理员密码，进行用户登记和验证，登记和验证指纹、卡或密码

步骤三：设置设备门禁参数，包括修改 8组开门密码、设置开锁时长、验证模式、隐蔽模式、门磁模式、报警等

功能操作说明

一、用户管理

1.管理员操作 为了保证设备内数据的安全，用户必须通过管理员密码验证后才能进入

设备操作。

管理员密码验证

备注：管理员的初始密码为1234。用户在密码验证成功之后，建议修改初始密码。

修改管理员密码

备注：输入密码时，输入4位自动确认，少于4位需按#确认。

2 / 6 管理员密码开门

备注：使用此功能可以直接开门

管理员密码丢失

当出现管理员密码丢失情况，可在拆机状态后 30至 60秒之间按拆机键 3次恢复管理员初始密码。（拆机状态后 30 秒时会有一次长鸣作为提示）

2.新增用户 登记一个新用户的指纹或卡和批量登记卡。

新增用户

备注：①登记时，用户工号自动增加。成功后，直接进入下一用户登记。②登记过程中,如出现指纹质量低、指纹和卡已登记则失败。待设 备亮绿灯后，可以重新进行登记（已登记的，不能重新登记）。

批量登记卡

备注：①输入卡总张数时，输入 3位自动确认，少于 3位需按#确认。其 中，按*键可重新输入卡总张数； ②批量登记卡时，必须先把机器中已登记的全部用户清空。此外， 登记卡卡号必须是连续号码。

3 / 6

2.用户验证 指纹/卡验证/密码验证

接通电源后，设备处于验证状态，用户在此状态可进行验证开锁操作。

备注：在密码验证时，输入的密码后按#确认，只要和8组开门密码其中一组相同即可开门。设备初始的 8组开门密码为空。开门密码设置/修改参 见 2.设1置/修改 8组开门密码。

3.删除用户 删除单个已登记用户指纹或卡和删除全部用户。

门禁系统软件使用说明(一)

门禁系统软件使用说明(一)

门禁系统软件使用说明（一）

引言概述：门禁系统软件使用说明的目的是帮助用户正确使用门禁系统软件，确保系统的安全性、可靠性和稳定性。本文档将详细介绍门禁系统软件的安装、配置、操作流程以及常见问题的解决方法，供用户参考和使用。正文内容：一、软件安装与配置

1. 下载门禁系统软件：在官方网站或应用市场下载最新版的门禁系统软件。

2. 安装软件：按照提示步骤进行软件的安装，注意选择合适的安装路径和相关依赖项。

3. 系统配置：打开软件后，根据实际需求进行系统配置，包括网络设置、设备连接以及用户权限管理等。二、用户登录与权限管理

1. 用户注册：首次使用软件需要进行用户注册，填写个人信息并获取账号和密码。

2. 用户登录：使用已注册的账号和密码进行登录，进入软件的操作界面。

3. 权限管理：根据用户的身份和职责，分配相应的权限，如管理员、操作员、访客等。

4. 密码管理：建议定期更换密码，避免泄露和被破解，以提高系统的安全性。三、系统操作流程

1. 设备连接：将门禁设备连接到电脑或网络，确保设备能够正常通信。

2. 设备管理：添加和删除门禁设备，配置设备的基本信息和参数。

3. 人员管理：添加和删除人员信息，包括姓名、身份证号等，以供后续权限管理和门禁记录查询使用。

4. 授权管理：设置人员的进出门禁权限，包括时间段、门禁组等，确保只有授权人员才能进入相应区域。

5. 门禁记录查询：查询门禁系统的记录，包括进出人员、时间、地点等，以方便后续的安全审计和管理。四、系统常见问题及解决方法

1. 网络连接异常：检查网络连接是否正常，重启设备和软件，确保网络稳定。

2. 设备无法识别：检查设备连接是否正确，驱动程序是否安装，设备是否正常工作。

3. 用户密码忘记：使用找回密码功能或联系管理员进行密码重置。

4. 系统崩溃或错误提示：按照错误提示进行排除，如无法解决，联系技术支持。

5. 其他常见问题：参考软件附带的帮助文档或联系技术支持获取帮助。总结：本文档旨在帮助用户正确使用门禁系统软件，通过软件安装与配置、用户登录与权限管理、系统操作流程以及常见问题的解决方法等方面的介绍，使用户能够熟练使用门禁系统软件，提高系统的运行效率和安全性。如有更多问题，可参考软件帮助文档或联系技术支持。

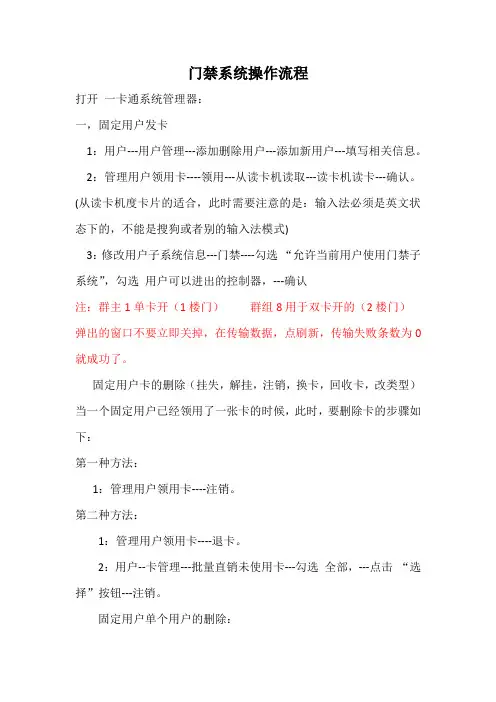

门禁系统操作流程
