从以上分析可看出，只要改变异步电动机的转子结
构，并在绕组中通入直流电流，这样交流电动机就成了同
步电动机。
同步电机的三种运行状态：
发电机
空载
电动机
二、同步电机的基本结构
与异步电动机一样，同步电机也是由定子及转子两
大部分所组成。定子结构与异步电动机相同，转子上则有 励磁绕组，通入直流电流后，能产生磁场。
大型汽轮发电机转子加工（隐极）
大型水轮发电机转子安装（凸极）
三、电动势平衡方程及相量图
从同步电动机工作原理可看出，在气隙中有Fa和Ff两个旋转的 磁动势，这两个磁动势随转子一起旋转，在稳态时与转子绕组没有 耦合作用，所以电动势的平衡关系只存在于定子绕组中。
E a j Ia X a
E j Ia X

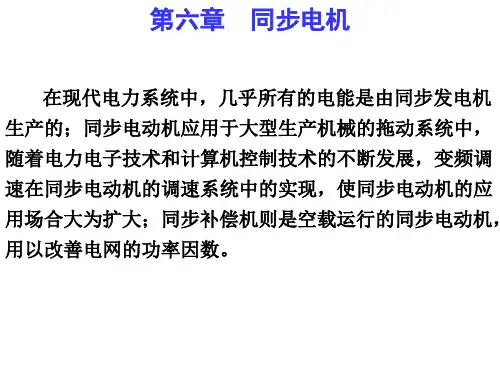

第六章 同步电机
在现代电力系统中，几乎所有的电能是由同步发电机 生产的；同步电动机应用于大型生产机械的拖动系统中， 随着电力电子技术和计算机控制技术的不断发展，变频调 速在同步电动机的调速系统中的实现，使同步电动机的应 用场合大为扩大；同步补偿机则是空载运行的同步电动机， 用以改善电网的功率因数。
同步电机的分类
考虑到凸极电机气隙的不均匀性，把电枢反应分成直轴和交轴 电枢反应分别来处理的方法，称为双反应理论。
凸极同步电机的气隙是不均匀 的，极面下气隙较小，两极之间气 隙较大，故直轴下单位面积的气隙 磁导要比交轴下单位面积的气隙磁 导大很多，所以交、直轴两个方向 磁场大小不一样。
一定大小的磁动势下，直轴基波磁场的幅值相对较大。为了便
其中Xa称为电枢反应电抗。在同样大小电流情况下,如果Xa越大， 电枢反应电势也越大，因此Xa的大小可以说明电枢反应的强弱。Xσ 称为定子漏电抗。
Ea E ( jIa X a jIa X )
