IEC调试软件IEDScout使用说明

  • 格式：doc
  • 大小：140.05 KB
  • 文档页数：6

IEC61850之调试软件IEDScout配置使用说明
软件配置 1.
IEDSout不用安装直接复制到目录下运行文件夹内2.IEDScout.exe即可，第一次运行会提示无法找到配置文件，此时选”是”在弹出的框口中选择文件夹内的OMRN55.INI即可。

软件运行后进行连接配置:
或者直接点击3.弹出配置界面。

?configuration ”a.点击“options
4.
地址配置目标机器IP在b.5.Servers 如果需要的server已经存在则不需要建立，或在IP Address中更新需要的IP即可，如果不存在点击6.
“New”7.弹出新建窗口。

8.
)
(填写自己易识别的名字即可Name of new server：任意9.
10.IP Address: 填写要连接的目标机器IP地址（如MOXA工控机
11.c.配置本机IP
12.填入本机IP（即运行IEDscout的电脑IP地址）
13.
保存设置返回主界面即可。

“OK”其他保持默认值即可，点14.d.”apply”
搜索目标服务器建立连接15.
或工具栏弹出搜索框。

Discover”?””Actionsa.点”b.选择相应的服务器，点击”Connect”搜索目标服务器，如果找到会自动返回主窗口显示目标服务器数据目录。

c.
d.
查看相当的连接信或Messages”?””Actionse.如果在连接过程中无法找到服务器可以点击“息排除是否设置不正确查看数据16.
:
17.连接建立后显示的数据目录结果标识如下图
18.19.a. 在连接建立后，主窗口显示目标服务器提供的所有数据目录结构，查看某一节点数的数据请双击该节点弹出
数据结构窗口查看具体数值。

20.
21.
等。

SPC，LLN0,LPHD022.b. 数据节点有GGIO，23.LLN0,LPHD为设备信息描述数据，描述设备的工作状态，产品类型等。

SPC为具体数据节点，如查电压电流等。

，24.GGIO25.每个数据节点根据功能不同，带不同的功能约束(FC)属性。

26.MX：模拟量
27.ST：状态量
28.DC：描述
29.CF：配置
30.根据不同的FC查看数据，如MX下第一个模拟量f代表当前值(浮点数)，q代表质量，t代表数据改变时间。

31.查看相应的DC下的数据可以知道这个模拟量的描述。

查看CF下的数据可以得知此数据的配置单位等.
32.
33.
34.
查看任一节点数据c. 35.
:
在任一节点上点右键弹出菜单36. 单次读，在成功读取后更新该节点下数据Read: 37.
,如果该节点可写，则进行写操作Write: 单次写操作38.
39.Start Polling: 定期更新，选择该命令设定相应的ms值后按这个时间周期更新节点下所有数据
40.Show Attributes: 查看数据的类型
查看数据值Show Data: 41.
42.
d. 报告方式更新数据43.
44.如果数据目录存在RP功能约束节点，表明服务器提供报告更新数据服务，可以根据需要使能相应的报告
45.功能。

使能相应的报告功能，需在RP节点下的相应报告控制块点击右键弹出控制菜单选择“Enable RCB”
46.启动报告,选”Disable RCB”停止报告,在使能了报告控制块后选“GI”可以进行一次总召唤报告请求。

47.在报告成功使能后，RCB中引用的DatSet指向的数据节点数据将按报告周期进行更新，数据节点变
成红
底色，并能看到数据更新跳动。

48.
49.
50. 51. 创建数据集e. 52.53.在需要创建数据节点右键弹出菜单选Create DataSet命令弹出创建窗口。

54.填入相应的数据集名字，并选择相应的数据节点右键”Add To Data Set”加入数据集即可。

Dataset中是否多一个刚才创建的新Datasets返回主窗口查看”Create”添加完数据按55.
56.
57.。

合集下载

IEC104规约调试例程

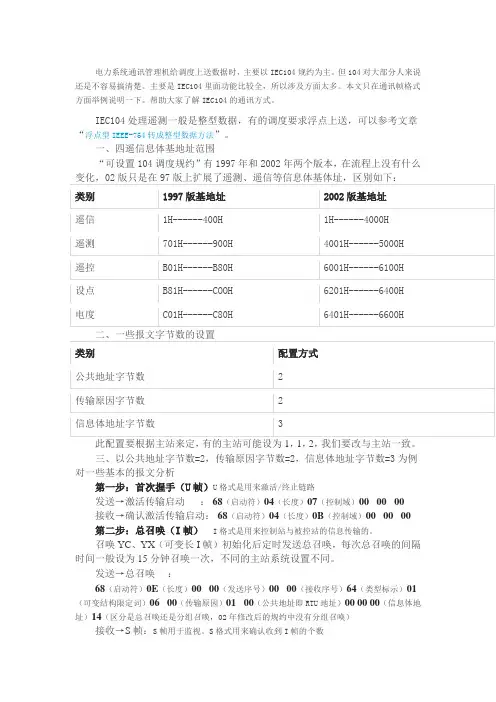

IEC104规约调试例程
