前言:建立库的目的就是通过简单的动作来得到我们想要的零件,利用参数控制是必须的,如果有一个表格里面建立很多零件的参数,软件和表格想关联,那么我们的目的就能达到了,下面是我个人的操作步骤

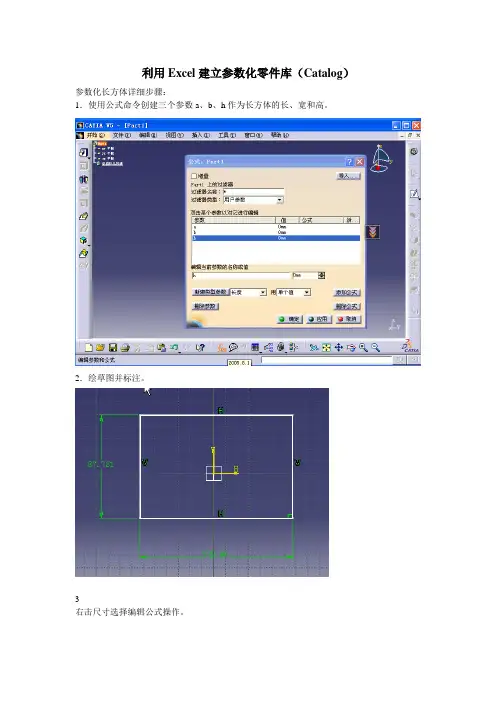

1、建立一个库表格(也可以先在软件里面建立相关参数)
第一栏内的名字一定要和软件里面的参数一致,这样做的原因就是方便我们对照(当然也可以换个名字,只是后续修改不太方便)
特别注意:经过无数次试验证明A1 一栏名字必须是“PartNmber”,大小写也得区分(P,N 大写),否则当你进行后续步骤时,会出现以下问题
我只是把PartNumber 去掉以字母“r”,都会出现问题而不能继续进行。
表格建立完后保存到一个位置,例如保存桌面名字为“Andy”。
2、建立Andy.CATPart,在里面绘制需要的零件,并建立各自参数(各种指用到的,即表格中有的,但“PartNumber" 这个参数可以见也可以不见,说起来它不是个有用的参数,只是为了让名字对应起来,建立是利用
3、导入表格
选择自动关联(自动关联的好处是,表格中参数的名字如果和软件中建立的参数名字完全相同,则会自动建立关联,不会再一个一个参数建立关联了
如下图是刚点击“是”的一刹那间
是系统自带的对零件多方面的描述。
以上步骤只是完成了零部件内部快速调整零件尺寸的步骤,还未完成库的建立,(记得要首先保存一下建立好的零件图,后续需要单独调用)
或者
这时完整的库已经建立好了。
接下来保存好库文件(其实质此文件就是连接,CATPart与表格的中介)
库的使用
1、建立组件
以上文件是对建立标准件库的一个完整相当详细的过程,此版块下的其他操作都是对库的管理的简单补充,只要掌握了此篇内容,就可以笑傲江湖了,呵呵
