高级路由交换技术课程实习报告

  • 格式：docx
  • 大小：90.73 KB
  • 文档页数：19

实习报告 实习性质： 《高级路由交换技术》课程实习 学生姓名： 罗双 专业班级： 网络151 指导教师： 刘宇、杨雪平 实习时间： 2017年4月24日-2017年4月28日 实习地点： 一教学楼1405教室

重庆工程职业技术学院 学 生 实 习 考 核 表 学生姓名 专业班级 指 导 教 师 罗双 网络151 刘宇、杨雪平 实习时间 2017年4月24日—2017年4月28日 实习地点 一教学楼1405教室 实习名称 《高级路由交换技术》课程实习 自我总结 在这一周的实习过程中，我从《高级路由交换技术》课程中学到了很多以前不会的知识。在实习中，遵守指导老师的安排，按时完成实习内容，进一步的加深了对所学专业的熟练程度，但在实习过程中我也深刻的体会到自己还有很多不足的地方，如在学习过程中我往往喜欢忽略一些简单的知识，但在实际操作过程中却往往应为一点小的问题而无从下手，在以后的学习中我应该要全面的学习，一定要深刻体会，灵和运用。 总之，这次实习让我收获颇丰，同时也让我发现了自身的不足。在实验课上学到的，我将发挥到其它中去，也将在今后的学习和工作中不断提高、完善；在此间发现的不足，我将努力改善，通过学习、实践等方式不断提高，克服那些不应成为学习、获得知识的障碍。在今后的学习、工作中有更大的收获，在不断的探索中、在无私的学习、奉献中实现自己的人生价值。

指导教师 意见

实习单位 意见并盖章 （院内实习由系签署）

考核等级 目录 1 实习目的 ................................................ 2 实习概况 ................................................ 实习要求 ............................................. 实习时间 ............................................. 实习环境 ............................................. 运行环境 ............................................. 3 实习内容 ................................................ 项目需求 ............................................. 设备及文档列表 ................................... 项目背景 ......................................... 云计算网络配置 ................................... 虚拟局域网 ........................................... 基本配置 ......................................... IPv4地址部署 ........................................ 各设备地址分配 ................................... PPP部署 ............................................. 配置验证方 ....................................... 配置被验证方 ..................................... IPv4 IGP路由部署 ..................................... 配置ISIS ........................................ 配置OSPF ........................................ MSTP及VRRP部署 ...................................... 配置MSTP ........................................ 配置VRRP ........................................ 提交项目结果 ......................................... 4 实习总结 ................................................ 1 实习目的 通过华三HCL模拟器软件能够正确绘制网络结构图，能够根据配置要求在HCL模拟器上进行配置；例如：PPP部署、虚拟局域网、IPv4地址部署、IPv4IGP路由部署、静态路由部署、MSTP及VRRP部署等等。 通过实习，认识社会的需要，发现自身的差距，培养面对现实的正确态度和独立分析解决问题的基本能力；培养良好的职业精神，适应毕业以后的实际工作需求；通过综合实训进一步巩固、深化和扩展学生的专业技能；训练和培养学生获取信息和处理信息的能力，充分培养和提高学生的动手能力，学会通过网站、书籍等方式收集所需的资料；培养学生运用所学的知识和技能解决华三模拟器HCL的使用、管理过程中所遇到的实际问题的能力及其基本工作素质；培养学生理论联系实际的工作作风、严肃认真的科学态度以及独立工作的能力，树立自信心；训练和培养学上的团队协作精神与合作能力。 2 实习概况

实习要求 （1）按时到教室参加实习； （2）独立动手完成实习相关内容； （3）按要求完成实习报告。 实习时间

2017年4月24日至2017年4月28日 实习环境

一教学楼1405教室 运行环境

操作系统（Windows10） 使用软件（HCL模拟器） 3 实习内容

项目需求 设备及文档列表 本项目中所使用的网络设备及线缆如下表所示： 表 设备及线缆列表 序号 设备类型 设备型号 数量 1 路由器 RT-MSR2630-AC 3 2 数据交换中心 LS-5800-32C-H3 2 3 交换机 LS-3600V2-28TP-EI 3 4 堆叠电缆 LSWM1STK 2 5 串口电缆 CAB-V35DTE(DB28) 3 6 串口电缆 CAB-V35DCE(DB28) 3 本项目中使用的相关文档如下表所示： 表 文档列表

序号 名称

1 2108-6W100 2 2108-6W100 3 (V7)-R0304-6W105 4 (V7)-R0304-6W105 5 -Release 18xx 系列-6W101 6 -Release 18xx 系列-6W101 项目背景 某集团公司原在国内建立了总部，后在欧洲地区建立了分部。总部设有研发、市场、供应链、售后等 4 个部门，统一进行 IP 及业务资源的规划和分配。 公司规模在 2016 年快速发展，业务数据量和公司访问量增长巨大。为了更好管理数据，提供服务，集团决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性的目的。 集团总部及欧洲地区部的网络架设（实际设备）网络拓扑结构如图 所示。 其中两台 S5800 交换机编号为 S4、 S5，用于服务器高速接入；两台 S3600V2 编号为 S2、 S3，作为总部的核心交换机；两台 MSR2630 路由器编号为 R2、 R3，作为总部的核心路由器；一台 S3600V2 编号为 S1，作为接入交换机；一台 MSR2630 路由器编号为 R1，作为分支机构路由器。

请根据拓扑图及网络物理连接表完成设备的连线，如果现场已经提供的线缆不能满足需要，请现场制作所需线缆。 表 网络物理连接表 源设备名称 设备接口 目标设备名称 设备接口 S1 E1/0/1 PC1

S1 E1/0/2 PC2 S1 E1/0/23 S2 E1/0/1 S1 E1/0/24 S3 E1/0/1 S2 E1/0/2 S3 E1/0/2 S2 E1/0/3 S3 E1/0/3 S2 E1/0/4 R2 G0/0 S3 E1/0/4 R3 G0/0 R2 G0/1 S4 G1/0/1 R3 G0/1 S5 G1/0/1 S4 G1/0/2 S5 G1/0/2 S4 G1/0/3 S5 G1/0/3 S4 G1/0/4 Server 1

S5 G1/0/4 Server 2 R1 S2/0 R2 S2/0 R1 S3/0 R3 S2/0 R1 S0/0 PC3

R2 S3/0 R3 S3/0 云计算网络配置

公司有 4 个不同业务部门和分部，彼此间需要互联互通，同时也需要对某些业务进行互访限制。另外，各业务对网络可靠性要求较高，要求网络核心区域发生故障时的中断时间尽可能短。还有，网络部署时要考虑到网络的可管理性，并合理利用网络资源。 虚拟局域网

为了减少广播，需要规划并配置 VLAN。具体要求如下： 配置合理，链路上不允许不必要的数据流通过。 交换机与路由器间的互连物理端口、 S2 和 S3 间的 E1/0/3 端口、 S4 和 S5 间的G1/0/3 端口直接使用三层模式互连。 规划 S4 和 S5 交换机的 G1/0/4 至 G1/0/10 端口为连接服务器的端口； S2 和 S3间的 E1/0/2 端口、 S4 和 S5 间的 G1/0/2 端口为 Trunk 类型。 物理服务器属于 VLAN101。 根据上述信息及表 ，在交换机上完成 VLAN 配置和端口分配。

合集下载

路由与交换实训报告

路由与交换实训报告

苏州市职业大学实习（实训）报告名称交换与路由技术2011年12月29日至2011年12月30日共1周院系计算机工程系班级 10网络安全（CIW）姓名胡帅帅系主任李金祥教研室主任谭方勇指导教师方立刚、高小惠苏州市职业大学实习（实训）任务书名称：路由与交换起讫时间：2011年12月29日~2011年12月30日院系：计算机工程系班级： 10网络安全指导教师：方立刚、高小惠系主任：李金祥机。

路由器A 与B 通过路由协议获取路由信息后,办公网可以访问B 路由器后的FTPserver 。

为了防止学生网内的主机访问重要的FTPserver ，A 路由器采用了访问控制列表的技术作为控制手段。

实验要求：1、 根据拓朴图分别在S2126和S3550创建相应VLAN ，并在S2126上将F0/10-15加入VLAN2，将F0/16-20加入VLAN4，在S3550上将F0/10-12加入VLAN32、 在两台交换机之间配置实现冗余链路，解决环路问题3、 S3550通过SVI 方式和RA 互连4、 S3550配置实现VLAN 间互连F0S0S0F0ABF0/5 VLAN1F0/5VLAN2 VLAN4S2126S3550 RA:S0=202.99.1.1/30 F0=192.168.1.1/24;S3550 :VLAN2=192.168.20.1/24 VLAN3＝192.168.30.1/24 VLAN4=192.168.40.1/24FTPserverWeb server=65.154.12.8/24VLAN3networkadmin=192.168.3.12/24S2126 :VLAN1=192.168.1.3/24 S3550: VLAN1=192.168.1.2/24F0/6 F0/6五、实习（实训）报告内容（有指导书的可省略）项目一、交换机基本配置、交换机的远程登陆一.实训要求通过实训熟悉配置环境，学会交换机的基本配置方法和交换机的远程登陆。

交换机与路由器实训报告

交换机与路由器实训报告

交换机与路由器实训报告交换机与路由器实训报告一、实训背景与目的1.1 实训背景1.2 实训目的二、实训环境搭建2.1 实训设备清单2.2 设备连接图三、交换机与路由器的基本概念3.1 交换机的定义与作用3.2 路由器的定义与作用3.3 交换机与路由器的区别四、交换机配置4.1 交换机初始化设置4.1.1 连接交换机并进入命令行界面 4.1.2 设置主机名和密码4.2 VLAN的配置4.2.1 VLAN的概念4.2.2 VLAN的创建和删除4.2.3 VLAN的端口配置4.3 交换机端口的配置与管理4.3.1 端口的模式设置4.3.2 速率与双工模式设置4.3.3 端口的开启与关闭五、路由器配置5.1 路由器初始化设置5.1.1 连接路由器并进入命令行界面 5.1.2 设置主机名和密码5.2 静态路由配置5.2.1 静态路由的概念5.2.2 静态路由的配置方法5.3 动态路由配置5.3.1 动态路由的概念5.3.2 动态路由的协议选择5.3.3 动态路由的配置方法六、网络设备间的互通测试6.1 交换机内部网络的互通测试6.2 路由器与交换机间网络的互通测试6.3 路由器间网络的互通测试七、实训总结与心得体会附件：附件1、实训设备清单附件2、实训设备连接图附件3、实训配置示例文件法律名词及注释：1、VLAN（Virtual Local Area Network）：虚拟局域网的缩写，是一种基于交换机的虚拟网络划分技术，可将局域网划分为多个逻辑上独立的虚拟局域网。

2、静态路由：管理员手动配置的路由，路由表中的路由信息不会随网络拓扑的更改而自动更新。

3、动态路由：通过使用路由协议，使路由器能够自动学习和更新路由表中的路由信息，实现动态路由选择和转发。

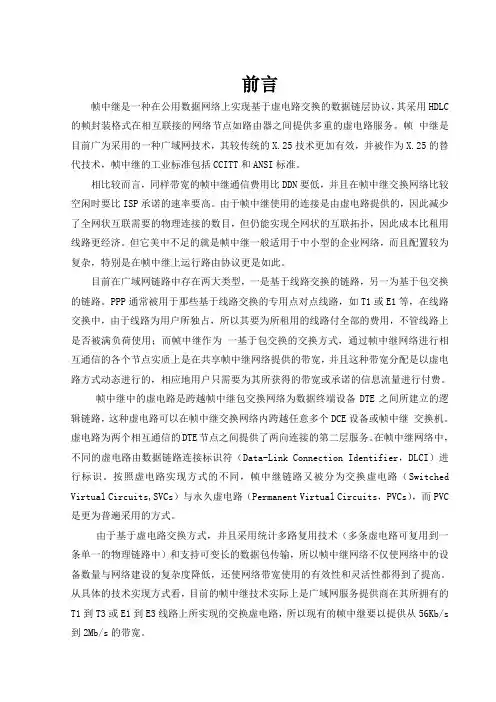

交换机路由器实习报告
