《材料成形技术基础》考试样题答题页（本卷共10页）一、判断题（每题0.5分，共16分，对旳旳画“○”，错误旳打“×”）二、选择题（每空1分，共38分）三、填空（每空0.5分，共26分）1. ( 化学成分 ) ( 浇注条件 ) ( 铸型性质 )2.( 浇注温度 )3. ( 复杂 ) ( 广 )4.( 大 )5.( 补缩 )( 控制凝固次序 ) 6.( 球铁 ) ( δ≥17% ) 7.( 缺口敏感性 ) ( 工艺 ) 8.( 冷却速度 ) ( 化学成分 ) 9.( 低 ) 10.( 稀土镁合金 )11.( 非加工 )12.( 起模斜度 ) ( 没有 )13.( 非铁 ) ( 简朴 )14.( 再结晶 ) 15.( 变形抗力 ) 16.( 再结晶 ) ( 纤维组织 )17.( 敷料 ) ( 锻件公差 ) 18.( 飞边槽 )19.( 工艺万能性 )20.( 三 ) ( 二 ) 21.( 二 ) ( 三 )22.( 再结晶退火 ) 23.( 三 ) 24.( 二 )25.( 拉 ) ( 压 ) 26.( 化学成分 )( 脱P、S、O )27.( 作为电极 ) ( 填充金属 ) 28.( 碱性 ) 29.( 成本 ) ( 清理 )30.( 润湿能力 ) 31.( 形成熔池 )(到达高塑性状态 ) ( 使钎料熔化 )32.( 低氢型药皮 ) ( 直流专用 )四、综合题（20分）1、绘制图5旳铸造工艺图（6分）2、绘制图6旳自由锻件图，并按次序选择自由锻基本工序（6分）。
自由锻基本工序：拔长、局部镦粗、拔长3、请修改图7～图10旳焊接构造，并写出修改原因。
图7手弧焊钢板焊接构造（2分）图8手弧焊不一样厚度钢板构造（2分）修改原因：防止焊缝交叉修改原因：防止应力集中（平滑过度）图9钢管与圆钢旳电阻对焊（2分）图10管子旳钎焊（2分）修改原因：焊缝等截面修改原因：采用搭接《材料成形技术基础》考试样题（本卷共10页）注：答案一律写在答题页中规定位置上，写在其他处无效。
铸造是将液态金属浇注到具有与零件形状及尺寸相适应的铸型空腔中，待冷却凝固后，获得一定形状和性能的零件或毛坯的方法。
优点：成型方便，工艺适应性广；成本低廉，生产周期短。
缺点：劳动强度大，生产条件差，产物污染环境；生产工序较多；铸件质量不稳定，废品率高。
合金铸造性能：合金在铸造生产中获得优质铸件的能力。
1.合金的充型能力：液态合金充满型腔，获得尺寸正确、形状完整、轮廓清晰的铸件的能力，取决于合金的流动性、浇注条件、铸型条件；合金的流动性是指合金本身在液态下的流动能力。
决定于合金的化学成分、结晶特性、粘度、凝固温度范围、浇注温度、浇注压力、金属型导热能力。
合金流动性不好铸件易产生浇不到、冷隔等缺陷，也是引起铸件气孔、夹渣、縮孔缺陷的间接原因。
2.合金的收缩：合金在浇注、凝固直至冷却至室温的过程中体积和尺寸縮减的现象，分为液态、凝固、固态三个阶段，取决于化学成分、浇注温度、铸件结构和铸型条件。
缩孔和缩松的防止方法：1.顺序凝固原则：使铸件按递增的温度梯度方向从一个部分到另一个部分依次凝固。
如在铸件可能出现縮孔的热节处安放冒口，使铸件从远离冒口的部位开始凝固，冒口本身最后凝固。
主要适用于纯金属和结晶温度范围窄、靠近共晶成分的合金以及凝固收缩大的合金补缩;2.加压补缩法：压力铸造、离心铸造等。
铸件的固态收缩受到阻碍及热作用，会产生铸造内应力。
1.热应力：由于铸件壁厚不均匀、各部分冷却速度不一致，致使铸件在同一时期内各部分的收缩不一致；先厚-薄+，后厚+薄-。
同时凝固原则：采取必要措施使铸件各部分冷却速度尽量一致，如将内浇道开在薄壁处减速凝固，在远离浇道的厚壁处出放置冷铁加快凝固，从而使铸件各部分冷却速度尽量一致。
主要适用于缩孔、缩松倾向较小的灰口铸铁等合金。
2.机械应力：铸件收缩时受到铸型、型芯等的机械阻碍而引起的应力，通过时效处理（自然~、人工~）来消除。
铸件的变形与防止：设计铸件时尽量使壁厚均匀、形状简单、结构对称：对于重要零件进行去应力退火。

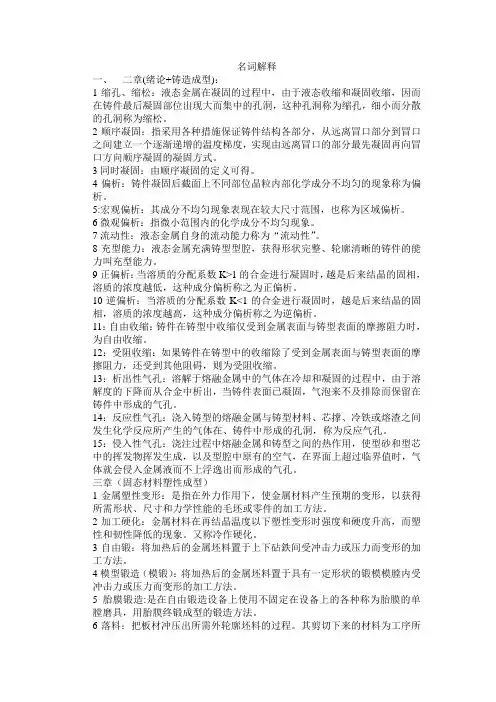

名词解释一、二章(绪论+铸造成型)：1缩孔、缩松：液态金属在凝固的过程中，由于液态收缩和凝固收缩，因而在铸件最后凝固部位出现大而集中的孔洞，这种孔洞称为缩孔，细小而分散的孔洞称为缩松。
2顺序凝固：指采用各种措施保证铸件结构各部分，从远离冒口部分到冒口之间建立一个逐渐递增的温度梯度，实现由远离冒口的部分最先凝固再向冒口方向顺序凝固的凝固方式。
3同时凝固：由顺序凝固的定义可得。
4偏析：铸件凝固后截面上不同部位晶粒内部化学成分不均匀的现象称为偏析。
5:宏观偏析：其成分不均匀现象表现在较大尺寸范围，也称为区域偏析。
6微观偏析：指微小范围内的化学成分不均匀现象。
7流动性：液态金属自身的流动能力称为“流动性”。
8充型能力：液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力叫充型能力。
9正偏析：当溶质的分配系数K>1的合金进行凝固时，越是后来结晶的固相，溶质的浓度越低，这种成分偏析称之为正偏析。
10逆偏析：当溶质的分配系数K<1的合金进行凝固时，越是后来结晶的固相，溶质的浓度越高，这种成分偏析称之为逆偏析。
11：自由收缩：铸件在铸型中收缩仅受到金属表面与铸型表面的摩擦阻力时，为自由收缩。
12：受阻收缩：如果铸件在铸型中的收缩除了受到金属表面与铸型表面的摩擦阻力，还受到其他阻碍，则为受阻收缩。
13：析出性气孔：溶解于熔融金属中的气体在冷却和凝固的过程中，由于溶解度的下降而从合金中析出，当铸件表面已凝固，气泡来不及排除而保留在铸件中形成的气孔。
14：反应性气孔：浇入铸型的熔融金属与铸型材料、芯撑、冷铁或熔渣之间发生化学反应所产生的气体在、铸件中形成的孔洞，称为反应气孔。
15：侵入性气孔：浇注过程中熔融金属和铸型之间的热作用，使型砂和型芯中的挥发物挥发生成，以及型腔中原有的空气，在界面上超过临界值时，气体就会侵入金属液而不上浮逸出而形成的气孔。
三章（固态材料塑性成型）1金属塑性变形：是指在外力作用下，使金属材料产生预期的变形，以获得所需形状、尺寸和力学性能的毛坯或零件的加工方法。
