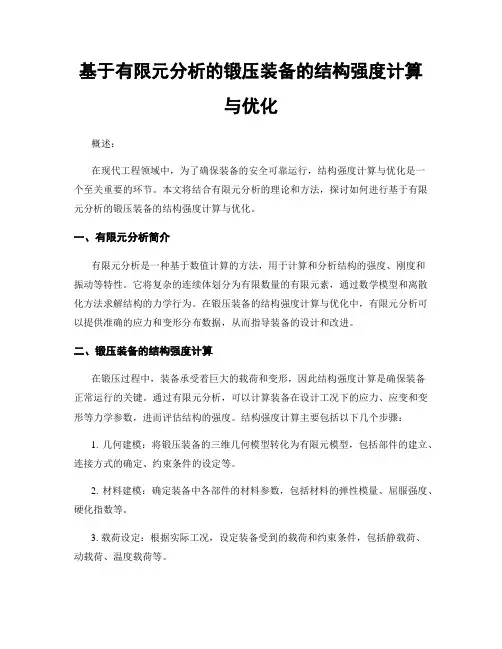

基于有限元分析的锻压装备的结构强度计算与优化概述:在现代工程领域中,为了确保装备的安全可靠运行,结构强度计算与优化是一个至关重要的环节。
本文将结合有限元分析的理论和方法,探讨如何进行基于有限元分析的锻压装备的结构强度计算与优化。
一、有限元分析简介有限元分析是一种基于数值计算的方法,用于计算和分析结构的强度、刚度和振动等特性。
它将复杂的连续体划分为有限数量的有限元素,通过数学模型和离散化方法求解结构的力学行为。
在锻压装备的结构强度计算与优化中,有限元分析可以提供准确的应力和变形分布数据,从而指导装备的设计和改进。
二、锻压装备的结构强度计算在锻压过程中,装备承受着巨大的载荷和变形,因此结构强度计算是确保装备正常运行的关键。
通过有限元分析,可以计算装备在设计工况下的应力、应变和变形等力学参数,进而评估结构的强度。
结构强度计算主要包括以下几个步骤:1. 几何建模:将锻压装备的三维几何模型转化为有限元模型,包括部件的建立、连接方式的确定、约束条件的设定等。
2. 材料建模:确定装备中各部件的材料参数,包括材料的弹性模量、屈服强度、硬化指数等。
3. 载荷设定:根据实际工况,设定装备受到的载荷和约束条件,包括静载荷、动载荷、温度载荷等。
4. 单元划分:将装备划分为有限数量的有限元素,并确定各个有限元之间的连接关系。
5. 边界条件:根据实际情况,设定装备受力边界条件,如约束和加载。
6. 有限元分析:利用有限元软件对装备进行力学分析,计算应力、应变和变形等力学参数。
7. 结果分析:对有限元分析结果进行分析和评估,判断装备的结构是否满足设计要求。
三、结构强度计算的优化通过前述的结构强度计算,可以得到装备的应力和变形分布。
基于这些数据,可以进行结构优化,以提高装备的强度和可靠性。
1. 材料优化:选择适合的材料可以提高装备的强度和刚度,降低变形和失效的风险。
可以通过有限元分析模拟不同材料的力学行为,根据优化目标和约束条件,选择最佳的材料。
轴的强度校核方法
轴的强度校核是工程设计中的重要环节,其目的是确保轴能够承受工作条件下的受力,并不产生过度弯曲或断裂的现象。
轴的强度校核方法可以根据不同的应用背景和需求而有所不同,下面将介绍几种常见的轴的强度校核方法。
1.强度计算法:
强度计算法是最常用的校核方法之一,通过应力与材料的允许应力值进行比较,判断轴的强度是否满足要求。
这种方法适用于轴的受力分布较均匀,且形状规则的情况。
计算的核心步骤是确定轴的截面尺寸和应力分布,并且要考虑到加载的动态条件。
2.基于理论公式的校核方法:
根据轴的受力特点和材料性能,可以应用一些基于理论公式的校核方法,如蒙弗赛尔公式、纳迦公式等。
这些公式是基于应力、材料和几何形状之间的关系建立的,通过将轴的尺寸和材料强度带入公式中,计算轴的强度。
3.材料试验法:
对于特殊情况下的轴,如复合材料轴或特殊工况下的轴,可以采用材料试验法进行强度校核。
这种方法通过对轴材料进行拉伸、压缩、弯曲等试验,获取材料的强度参数,并结合轴的几何尺寸进行强度分析。
试验法能够充分考虑材料的非线性、破坏等特点,对于复杂工况下的轴强度校核非常有效。
4.有限元分析方法:
有限元分析是一种计算机辅助工程分析方法,可以模拟轴在受力条件下的应力分布情况。
通过将轴的几何模型进行离散化,并应用合适的边界条件和加载条件,可以计算出轴在不同点上的应力分布。
有限元分析方法适用于复杂几何形状和非均匀应力分布的轴的强度校核。
总之,轴的强度校核方法需要基于具体的工程应用和材料特性进行选择。
在实际设计中,常常需要综合考虑多种校核方法,以确保轴的强度满足设计要求并具有良好的可靠性。
液压机械臂连杆有限元分析液压机械臂连杆是机械臂中的重要部件之一,其主要功能是将液压力转化为机械运动力,实现机械臂的运动。
为了确保液压机械臂连杆在工作中的稳定性和可靠性,需要进行有限元分析,并对分析结果进行优化。
本文将从有限元分析的基本原理、分析方法和优化方式等方面进行探讨。
一、有限元分析的基本原理有限元法是一种数值分析方法,其中将连续的物理现象离散化为有限数量的元素,并通过求解元素之间的方程来解决整个问题。
有限元法应用广泛,尤其是在工程领域的结构力学问题中。
对于液压机械臂连杆的有限元分析,需要首先将其模型离散为有限数量的元素。
接着建立节点和单元的坐标系,并确定每个元素的节点编号和连接方式。
然后建立有限元节点的位移方程和约束方程,通过有限元法求解所有节点的位移和应力值。
最后,根据分析结果对加强结构和优化设计进行指导。
二、有限元分析的方法液压机械臂连杆的有限元分析方法主要包括以下几个步骤:1.建立几何模型液压机械臂连杆的几何模型可以使用CAD软件建立。
建立几何模型时需要考虑连杆的尺寸、形状、连接方式等因素,以确保几何模型与实际情况尽可能符合。
2.网格划分在建立几何模型之后,需要对连杆进行网格划分,将其离散为有限数量的元素,这些元素包括三角形、四边形、六边形等,其中以四边形和六边形为主。
3.材料参数的确定在进行有限元分析之前,还需要确定液压机械臂连杆的材料参数,包括弹性模量、泊松比和密度等。
根据这些参数,可以建立有限元的材料模型,对连杆进行静力学分析。
4.应用约束条件在建立完几何模型、确定元素类型和材料参数之后,还需要施加约束条件,以模拟实际工作情况。
特别是对于液压机械臂连杆来说,还需要考虑液压作用力的影响,因此需要将液压作用点模拟为连接点,进而将施加在该点上的力和力矩作为边界条件施加到有限元模型上。
5.求解方程通过有限元分析软件对有限元方程进行求解,并计算有限元的位移、应力和应变分布情况。
分析结果可以用于指导结构的加强和优化设计。
0引言
近年来液压技术已广泛应用于智能机器人、海洋开发、宇宙航行、地震预测及各种电液伺服系统,其应用已到了一个崭新的高度。
液压传动技术已成为工业机械、工程建筑机械及国防尖端产品生产中不可缺少的技术。
液压缸是液压系统中的执行元件,它的作用是将液体的压力能转换为机械能。
只有液压缸的安全工作才能保证整个液压系统的正常工作,借助分析软件,对液压缸筒进行有限元分析。
1编程设计
液压缸如果校核强度不够,需要修改缸筒尺寸,然后再进行校核,如果多次校核计算,比较麻烦。
所以,开发一种计算器,只要输入缸筒的尺寸、压力和材料参数即可生成有限元分析命令流,导入到有限元分析软件即可进行有限元分析,方便快捷。
自动生成命令流计算器编程如下:Private Sub Command1_Click()a =Val(Text1.Text)b =Val(Text3.Text)l =Val(Text2.Text)c =Val(Text4.Text)d =Val(Text5.Text)Dim p(1To 16)As String p(1)="/PREP7"p(2)="MP,EX,1,"&c p(3)="MP,PRXY,1,"&d p(4)="ET,1,PLANE82"
p(5)="PCIRC,"&a /2&","&b /2&","&"0,90"p(6)="LSEL,S,LINE,,1,3"p(7)="LESIZE,ALL,,,60"p(8)="LSEL,S,LINE,,2,4"p(9)="LESIZE,ALL,,,60"p(10)="AMESH,ALL"p(11)="FINISH"p(12)="/SOLU"p(13)="DL,2,,UX,0"p(14)="DL,4,,UY,0"p(15)="SFL,3,PRES,"&l p(16)="SOLVE"Dim Str2As String For I =1To 16
Str2=Str2&p(I)&Chr(10)Next
Str2=Replace(Str2,vbLf,vbCrLf)Open "D:\1.txt"For Output As #1
Print #1,Str2Close #1
Shell "cmd /c d:\1.txt",vbHide End Sub
2有限元分析
在计算器中,输入缸筒外径D=100mm ,内径d=80mm ,液压缸受最大压力P=15MPa ,液压缸材料为45号钢,弹性模量E=1.9×105MPa ,泊松比
液压缸强度校核的有限元分析
伍晓红
(辽宁轨道交通职业学院,辽宁
沈阳
110023)
摘要:液压系统现在应用越来越广泛,所以安全性和可靠性尤其重要。
以液压系统中液压缸为研究对象,在编程软件中编制程序生成命令流计算器,输入缸筒的尺寸、压力和材料属性参数,即可生成命令流,将命令流导入到有限元分析软件中,得到了缸筒的应力和位移云图,确定了缸筒在承受最大油压时的安全系数足够大,在工作过程中安全可靠。
关键词:油缸;编程;计算器;有限元分析
Agricultural Equipment &Technology
Vol.45№.1Feb .2019
第45卷第1期2019年2月
农业装备技术
μ=0.3,输入界面如图1所示。
图1输入界面
单击查看命令流按钮,生成有限元命令流如下:/PREP7MP,EX,1,190000MP,PRXY,1,0.3ET,1,PLANE82PCIRC,50,40,0,90LSEL,S,LINE,,1,3LESIZE,ALL,,,60LSEL,S,LINE,,2,4LESIZE,ALL,,,60AMESH,ALL FINISH /SOLU DL,2,,UX,0DL,4,,UY,0SFL,3,PRES,15SOLVE
将生成的命令流导入到有限元分析软件中,经过计算分析,最大应力出现在内侧圆弧边缘,最大值为76.953MPa ,见图2所示;最大变形也发生在内侧圆弧边缘,为0.015mm ,见图3所示。
缸筒的材质为45号钢管,屈服极限δs 为353MPa 。
安全系数n=δs [δ]=35376.953=4.6,安全系数足够
大,所以强度条件满足,液压缸在工作过程中安全可靠。
3结语
对液压缸进行深入的研究,以缸筒承受最大油
压为研究对象,在编程软件中编写程序,生成了计算器,通过应用表明该计算器操作方便快捷。
在计算器中,输入正确参数,将其自动生成的命令流导入到有限元分析软件中,对缸筒的进行了强度校核,确定了液压缸在工作中是安全可靠的。
